关于LED潜水电筒的若干问题

关于LED潜水电筒的问题。

一，所有LED电筒的问题——散热。

LED工作过程中只有15%～25%的电能转换成光能，其余的电能几乎都转换成热能，使LED的温度升高。在大功率LED中，散热是个大问题。例如，1个10W白光LED若其光电转换效率为20%，则有8W的电能转换成热能，若不加散热措施，则大功率LED的器芯温度会急速上升，当其结温（TJ）上升超过最大允许温度时，大功率LED会因过热而损坏。因此LED会越来越暗。

空心仓和实心仓

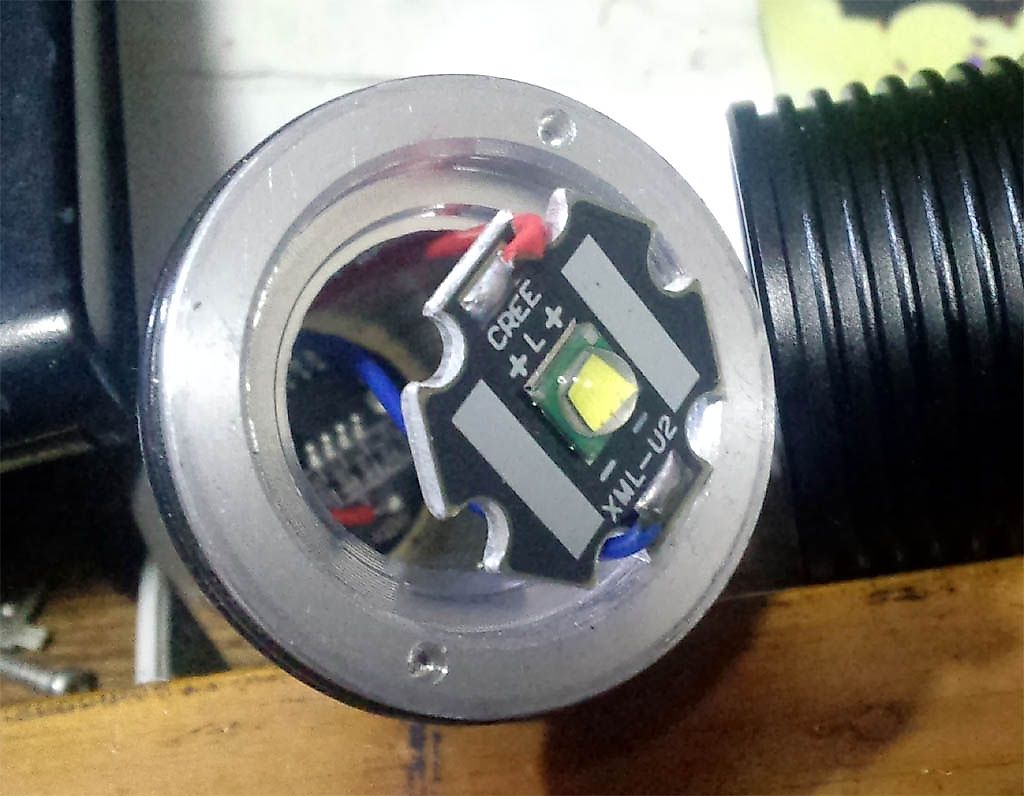

LED电筒都是用铝管车出来，加工铝管比一个实心铝柱省事很多，也就是这个原因，很多厂家在偷工减料。电筒的LED都是焊在一个铝基板上的，铝基板和电筒的轴是垂直的。许多厂家的电筒的铝筒，只是在内侧壁有一个环形的卡位，只是起到固定铝基板的作用，和铝基板的接触面积很少，导热很差。这就是业内所称的空心仓。

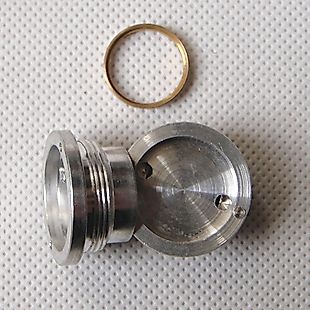

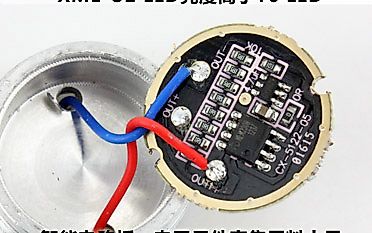

有良心的厂家，会做一个实心电仓。一端固定电路板，一端固定铝基板，和铝基板的下面是完全的面接触，导热很好，热传导至这个电仓，再通过电仓旁边的螺纹到到铝壳上。

怎么区分空心仓和实心仓？没有别的办法，只有拆开来看，只有打开LED的铝基板，看下面，如果看到一个圆形的空洞，就是空心仓。

如果看到一个铝或铜的平面，恭喜你，是实心仓。

如果你都拆开来了，不要急着装回去，大部分厂家都在偷懒，没有涂导热胶（硅脂）。你可以自己涂点上去，导热就很完美了（空心除外）。够接触就可以，不要太多。和CPU下面涂导热胶一样。如果你的导热胶不会漏电，还可以才电仓周围的螺纹再涂点。

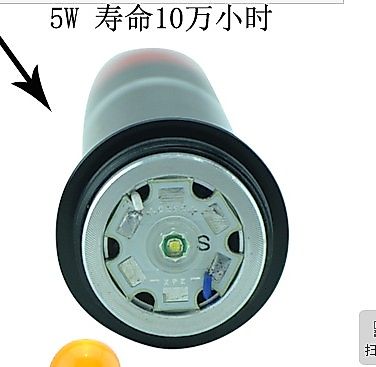

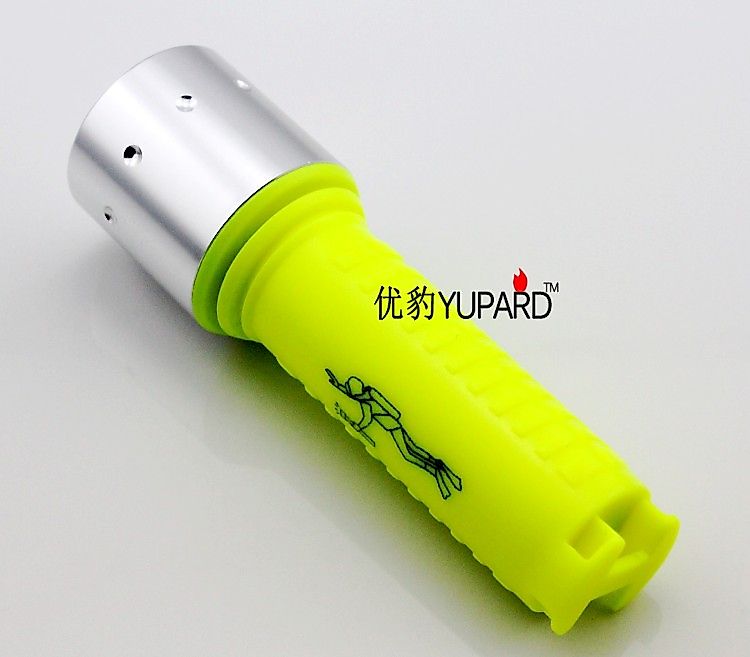

现在市面上有一种很便宜的塑料潜水电筒，出了灯头部位包了一层薄薄的铝壳，其它外壳部位都是塑料的，灯头部位薄薄的铝壳下面也是亚克力，都是热的不良导体。其里面的金属电仓和外界没有任何热导联，也就是说，只能“热在芯里”啦。

二，电池

常用的是18650和26650两种，直径分别是18mm和26mm，都是65mm长，后者体积大，但是容量没有增加很多，所以18650就可以啦。
电池的质量来说，国产的，包括台湾的，都不怎么样，放电曲线会很快下降。也就是说用不了多久就不亮啦。
有些超大功率电筒使用的电池不止一节，是多个电池组成的电池组，电池组需要对每个电池单独控制充电的电路，就像现在的手提电脑电池一样，如果单纯的串联并联，其中某一节电池不冲电整个电池组就不行了。

三，防水

电筒有3个地方需要防水

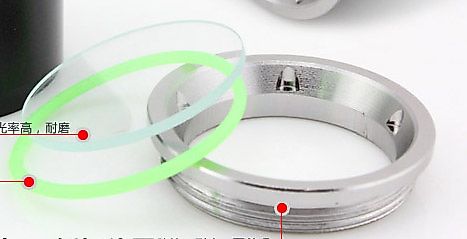

1，前端，玻璃下面的O圈防水，O圈必须在玻璃下面，这样水压越大，压得越紧密，反之则效果相反。一般是有一个压圈从外面压玻璃，下面是O圈，O圈下面压筒身内侧壁的台阶结构。当然也由玻璃外围有一排孔，从孔上螺丝固定的，也可以水压越大压得越紧密，这样还能减少压圈对广角光线的遮挡。

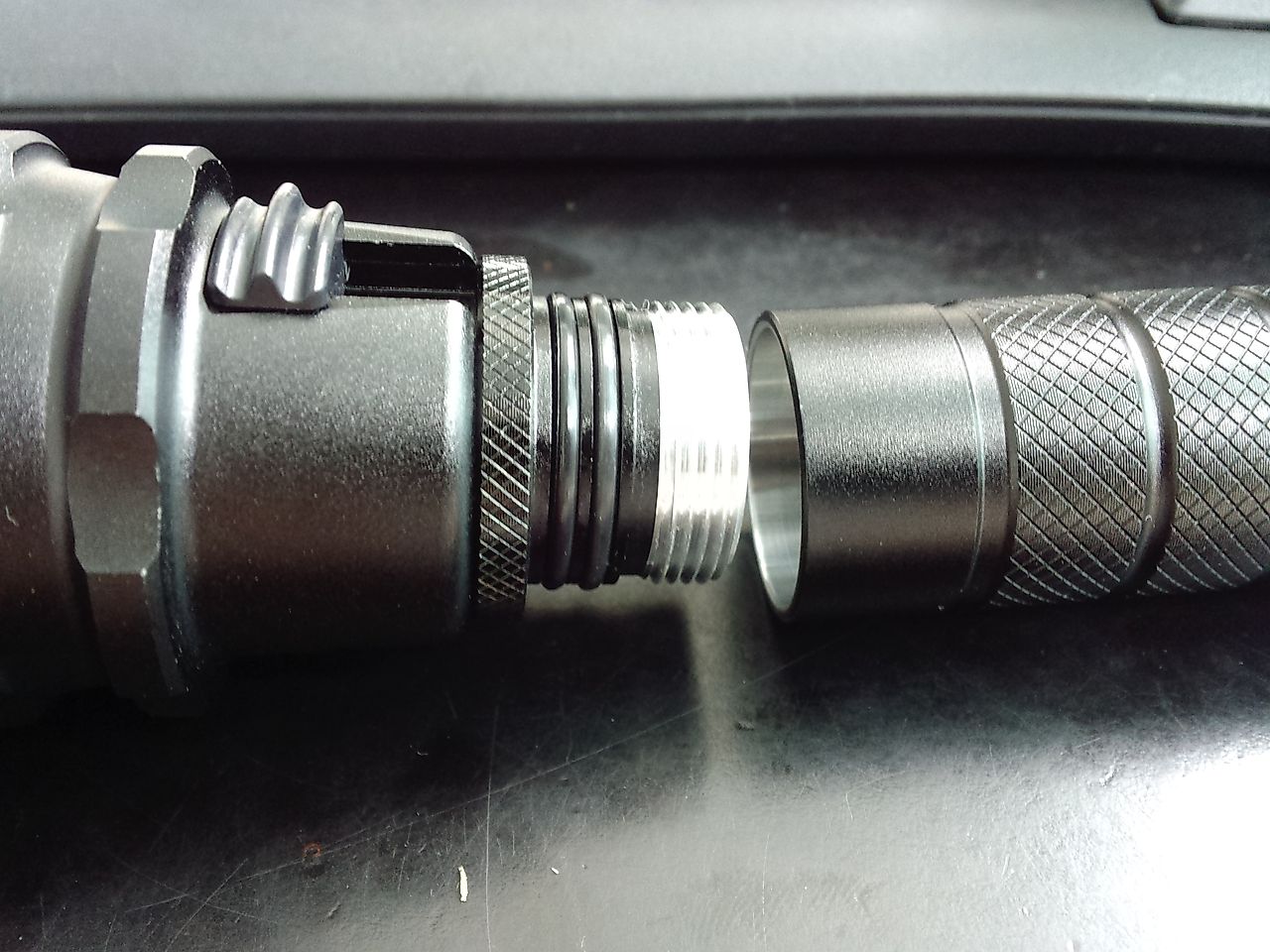

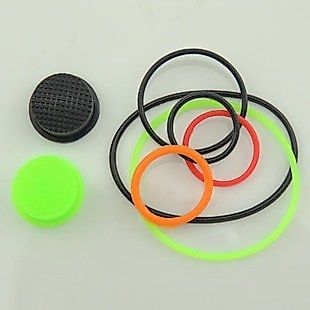

2，三节筒身之间的防水。没有太多技术含量，2重以上的0圈+防水油，如果进水啦，大部分情况是不够油，加油不能用石油制剂。

3，开关防水。普通电筒的开关是防水的薄弱环节，无论是侧波开关还是尾部开关，即使你加一些压环把开关胶冒周围压死，不再进水，下到深水处，巨大的水压会一直按压开关，开关无法复位，一直处于关闭状态。

因此，磁控开关是潜水电筒的不二选择。绝对防水，而且水压对开关不产生任何压力。

本人对一个磁控开关的电筒测试，由于条件限制，方法很土：用绳子绑住电筒，光线射向上方，往深水潭中放，自己浮在水面，带面镜看电筒的光，然后一直不断放绳子，电筒就沉入水底，越来越深，光线越来越暗，到16米左右看不到光线了，看不到光线是因为水的能见度不够了，能够找到淡水环境有怎么深得能见度算不错了。所以只能测试出16米以内是没有问题的，再往下，看不见了:grin:

四，光形

业内用光强分布这个词，电筒一般叫光形。

水下需要什么样的光源，普通电筒叫卖自己的优点之一是远射，但是在水下，能见度有10米业就不错了，所以没有必要最求远射。

如果是在水下作为电筒照明，探路的用途。你可能需要光柱+泛光的那种。如果是摄影，这个光形可能不符合你的要求，即使是有的情况，需要突出主题压暗背景，你也很难保证光柱的亮点能够正好对准你的主题。且光柱的亮点部位经常是曝光过度。

摄影灯需要一种比较均匀的光，现有的摄影灯也是如此设计。当时现有的摄影灯有个缺点：有很大光线照到相机取景范围以外了，比较浪费。而水下摄影需要用广角的情况又少之又少。

如果一定用电筒作摄影，那么只有改光形了，只是简单地取掉电筒的反光杯的话，会得到一些均匀的发散光，但是由于深筒的关系，光线浪费严重。要进一步改光形的话，需要一些几何光学知识了。

五，光输出。
电筒亮不亮要用“光输出”来表达，单位是流明。光强是用LUX表达。

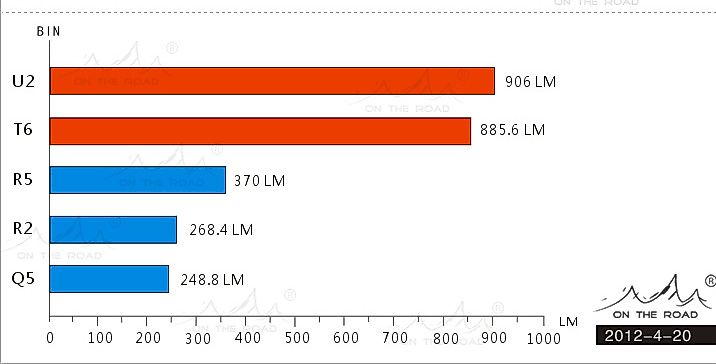

这个CREE 的各种LED光输出，做电筒会有些耗损，反光杯的反射率不是100%，玻璃的透光率也不是100%.
潜水电筒给人的感觉是多亮都不够亮，因此尽量买U2或T6的吧，最好是多头的，一个电筒就有3个T6,2500流明了，虽然接近30W的功率，发热相当于我们平时用的电烙铁，但是只要不是空心仓，涂好导热胶，热能传到电筒外壳就好办，因为潜水时不仅是在水中，而且是在深水下的冷水中。

这是本人自己买套机装配的一只电筒，散热良好，筒子也比较小的情况下，用T6 LED，用用握住灯头的话很快就感觉发热，过了2分钟就有热到握不住了得感觉。（这个电筒中间有2到O圈防水，但是两头不是潜水设计，还要找有车床的朋友慢慢改才能潜水）

不断编辑中……
