Global mapper中的地图校准

因为天朝地图法或者其他的某些原因，现在很多地图图源是偏移的，我们利用这些偏移的地图自制地图时，需要对这些图源纠偏，得到真实无偏移的地图，这样坐标准确的地图可以用于路线规划或是导入GPS中。目前大多数人用global mapper自制地图，本帖简单介绍下global mapper中的地图纠偏过程。

举例说来，某个原有的ozi地图或者图片格式的地图有偏移，需要对其纠正。先将该地图导入global mapper。在打开文件的对话框里如果选择“all file"，可以看到这个图片格式的地图对应的map文件（如果有的话），map文件可以用记事本打开编辑，其中包括地图的坐标信息。有对应的map文件的话global mapper会把图片地图加载到相应的位置，如果没有map文件，打开图片地图的时候需要手动校准地图位置。

流光废物 · 2013-12-17 13:57

地图的偏移可能是按照某种算法人为加偏，比如garmin官方地图，据说这种算法是非线性加偏，我也不知道如何算偏移量。PC老头子弄了个纠偏工具，我没试过，不知效果如何。

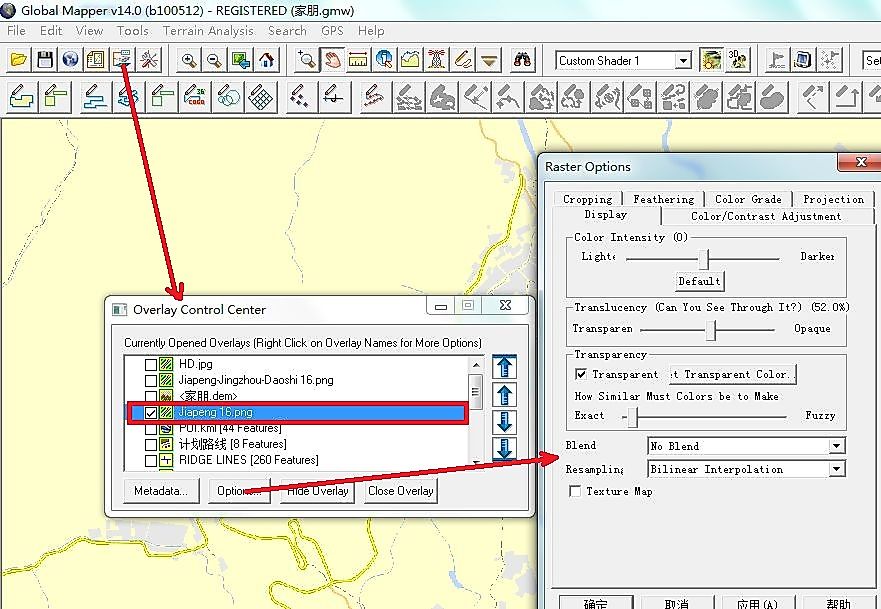

手动对地图纠偏的话，在第一排工具栏按钮中选择第5个按钮，弹出"overlay control center"对话框，选中要纠偏的图层，比如下图中打算对Jiapeng 16.png这个图层纠偏，按鼠标右键弹出右键菜单，选择"rectify-modify layer positon/projection"选项。

流光废物 · 2013-12-17 14:04

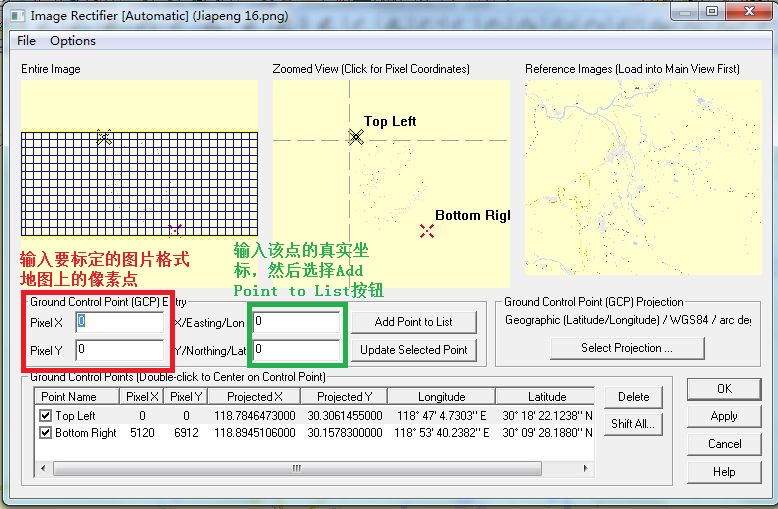

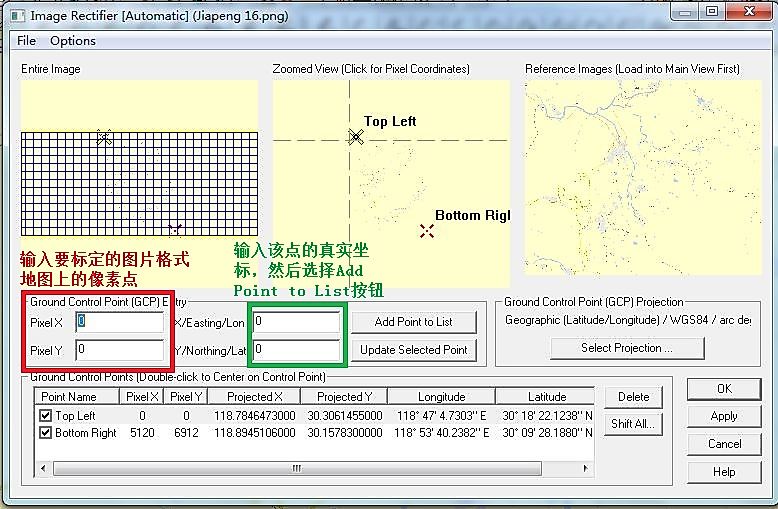

在地图校准的对话框里我们需要标定至少两个点，可以标定多个点。

如果地图的范围不大，变形不大，我最常用的是将地图整体平移，既点击"shift all"按钮，在弹出的对话框里输入整体平移的距离，单位可以是米，也可以选择度，或许仍有少许变形和偏移，只要精度在可接受的范围内即可。在下图中，我选择了将地图整体向东平移50米和向北移动50米。

流光废物 · 2013-12-17 14:20

如果不知道地图的偏移量，或许需要和其他无偏的地图或者轨迹做比对。比如下图里抓了一块无偏的谷歌卫星地图，和需要纠偏的地图叠加起来，需要将上层的图片地图设置成部分透明transparent

这里我用了测量工具测量偏移量，底部状态栏里可以看到测量的结果，用这个距离去纠偏

流光废物 · 2013-12-17 14:26

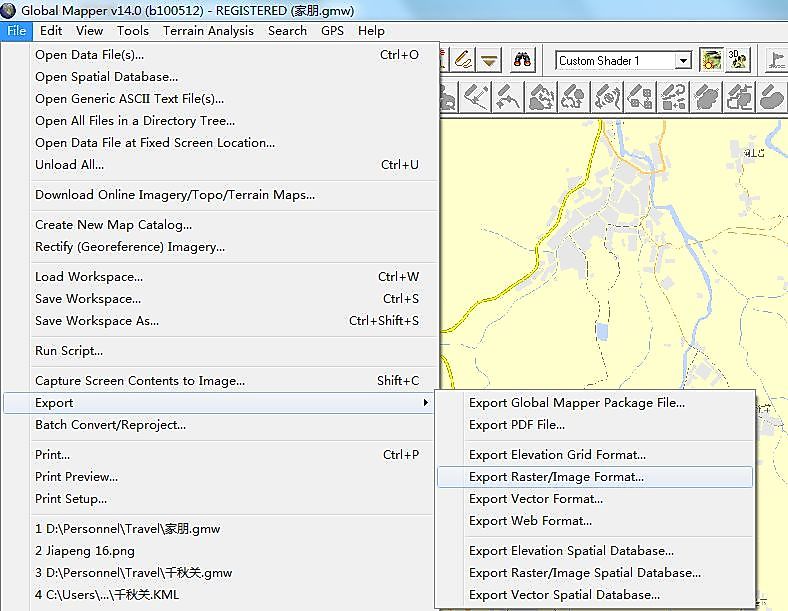

纠偏之后可以重新输出地图，保存真实的位置。将其他图层都隐藏掉，仅保留要输出的图层，然后在菜单栏选择“文件”，然后是export, export raster/image format，在option的对话框里要选中输出对应的map文件。这样得到的光栅地图位置就准确了
