自己工厂制作纯钛潜水相机架

1.为什么自己制作相机架呢?
由于自己从事机械制造业,近年对潜水比较感兴趣,然后就考了OW,最近考虑潜水摄影.潜水相机架由于某宝和海淘市场都被国外几个知名品牌所占领,价格不是一般的高,所以考虑自己折腾一下.
2.为什么选纯钛?
在市场逛了2天下来,316不锈钢太重,铝合金需要做氧化处理(公司没有这等设备),太空铝价格=纯钛,但是没有纯钛抗腐蚀,抗氧化.优点就是太空铝比纯钛更轻....
基于想高端大气上档次就直接上纯钛了.有人会问为什么不上钛合金?钛合金只是为了增加强度,对于抗腐蚀,抗氧化没什么大作用,还不如纯钛.
好了,下面就是最近几天的加工图片.

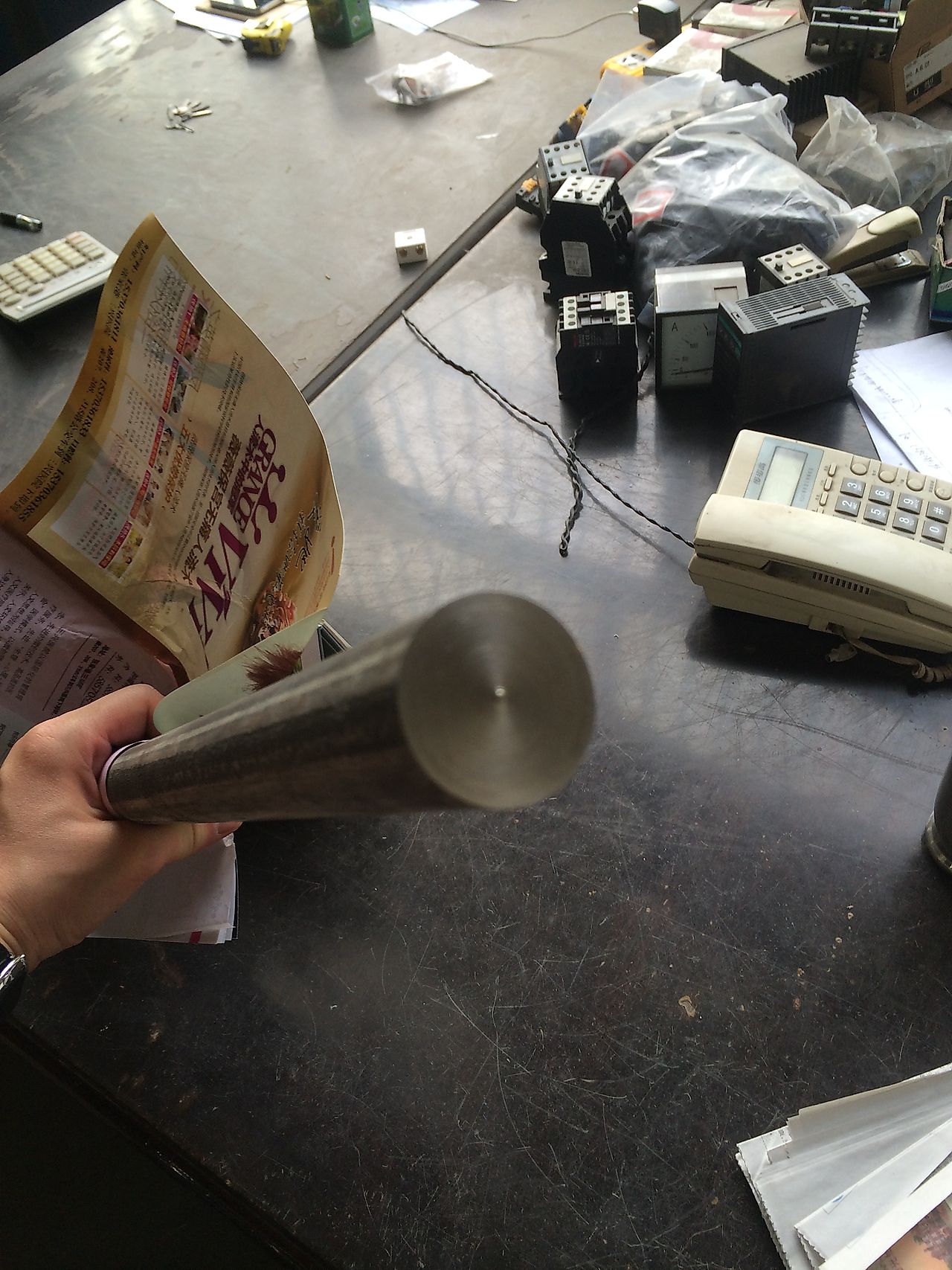

纯钛30mm直径钛棒

上车床进行水刀切割,切割后上数控车床进行制作臂球

切割后钛棒的截面
下面数控车厂的图片不能拍摄,明天会补上臂球设计图纸犒劳大家........

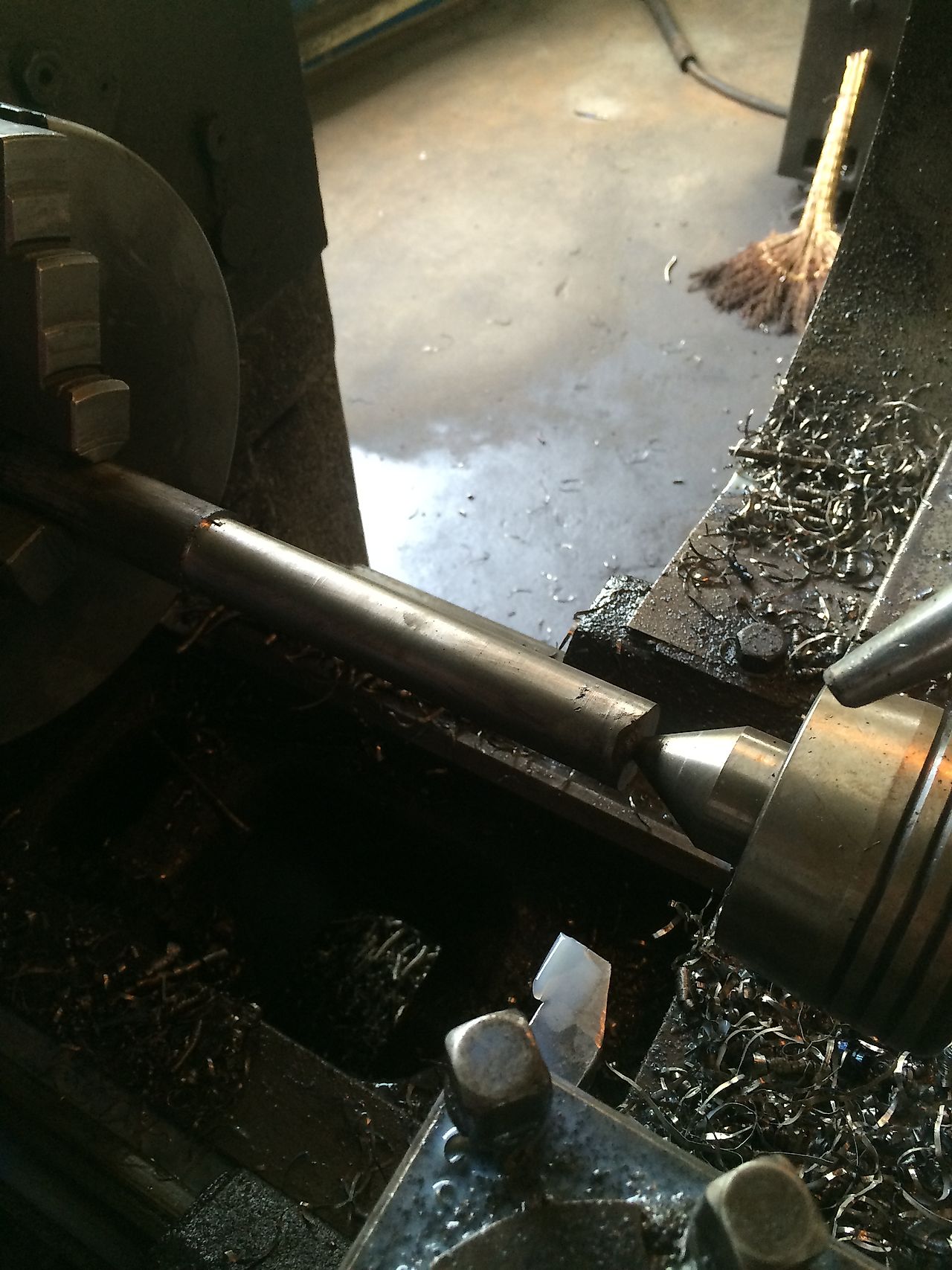

剩下的钛棒继续车床加工成握臂

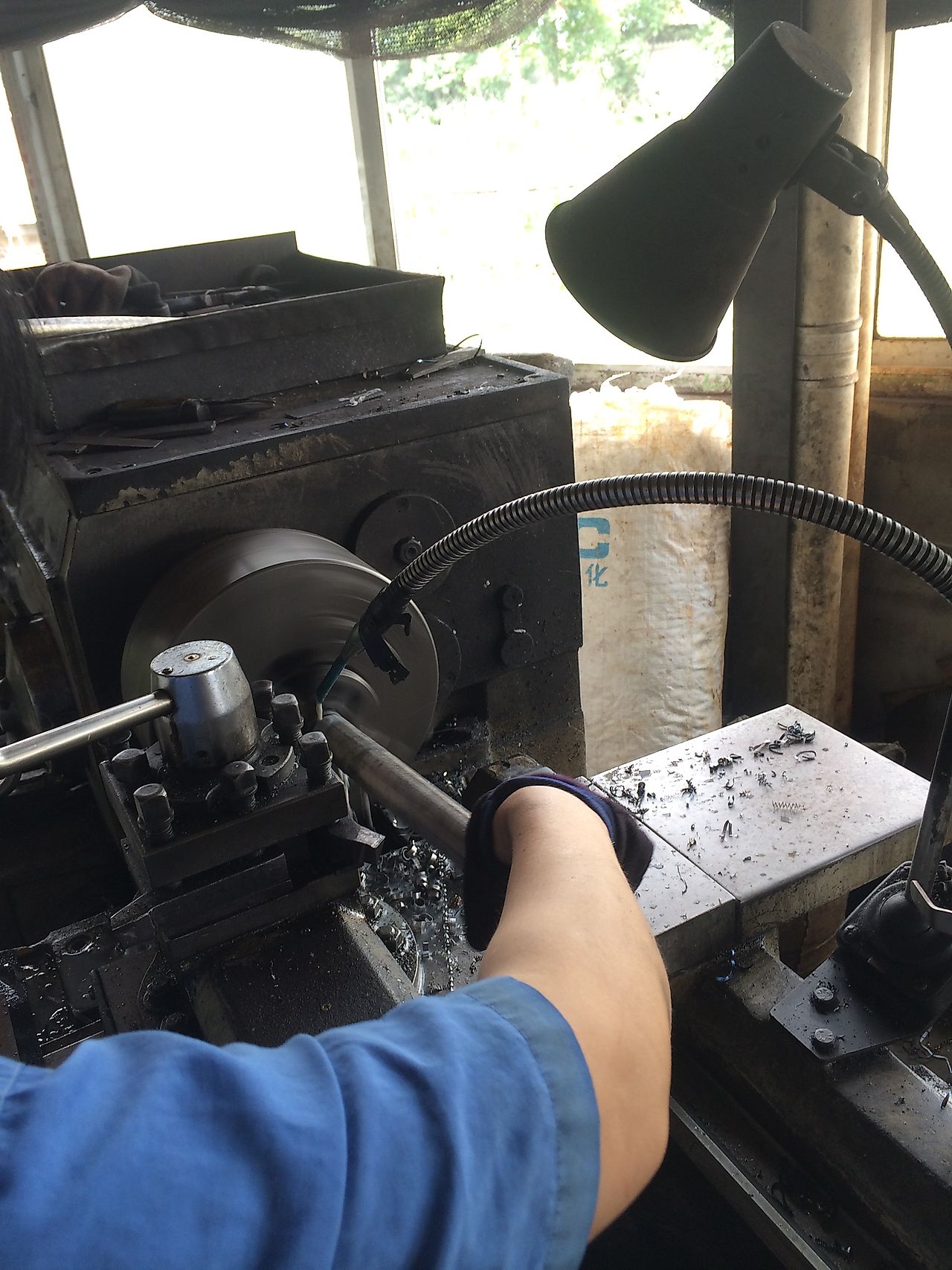

定位准备开搞

车床师傅问我这个什么材料,怎么这么硬...我说航天用钛..:grin我们公司主要处理不锈钢材料..师傅说比不锈钢还硬)

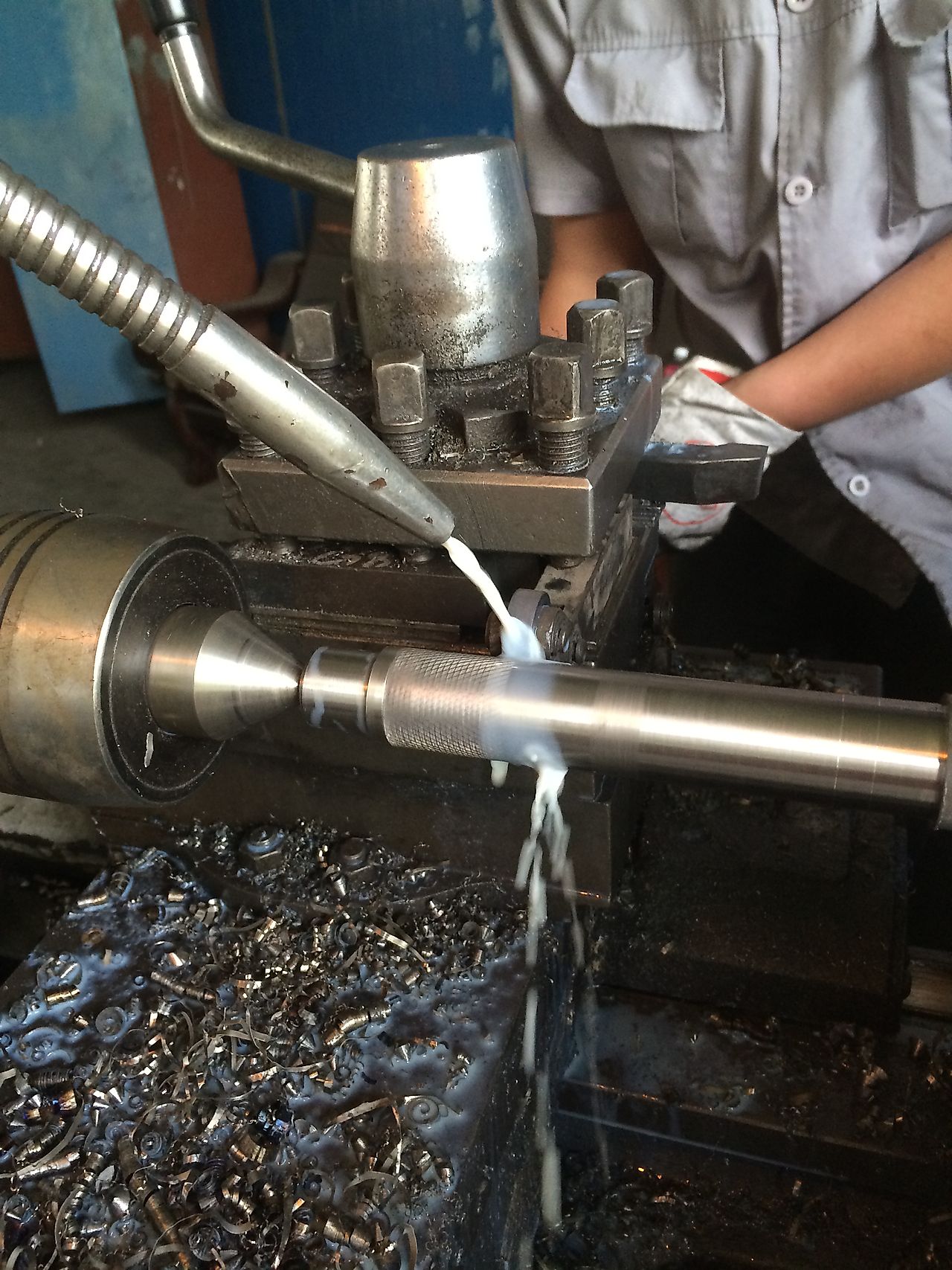

为了美观和防滑进行压花处理,太硬拉!!!!!

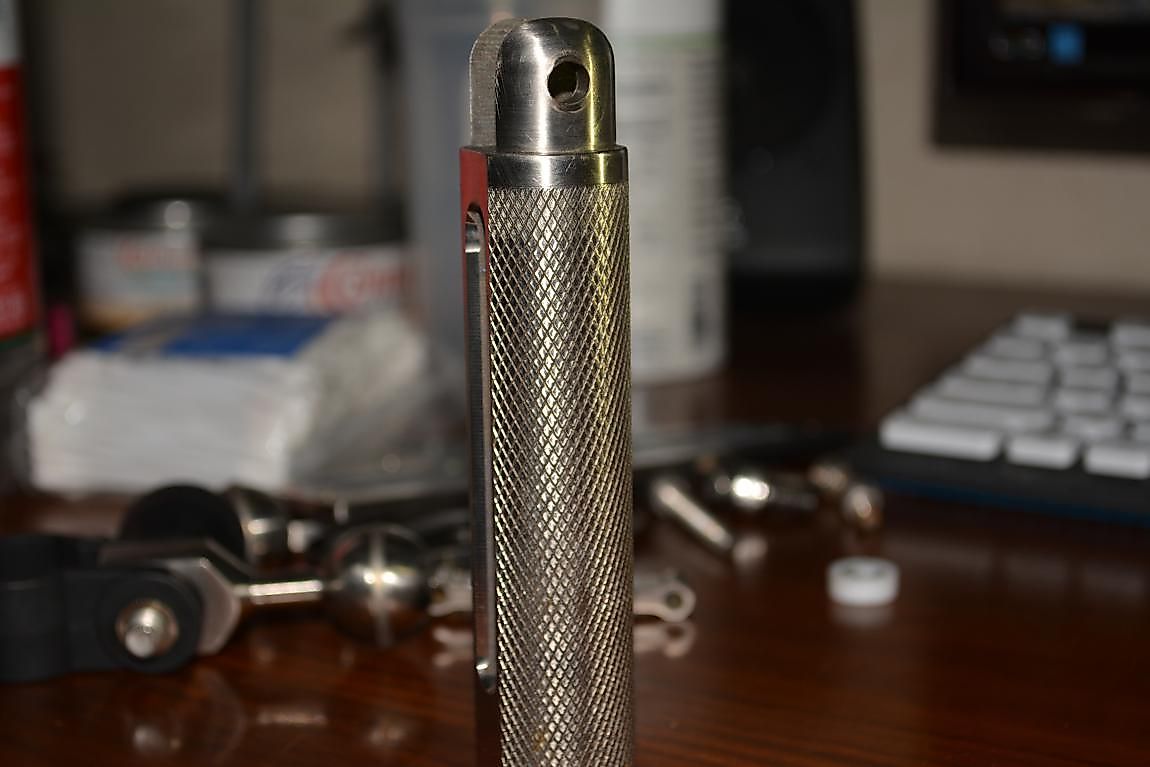

这是车床上处理后的握臂,大家看这像什么...:blush:

.............................................................我是分割线..........................................

下面是8mm板和4mm板加工用的机器,明天上传切割后的板

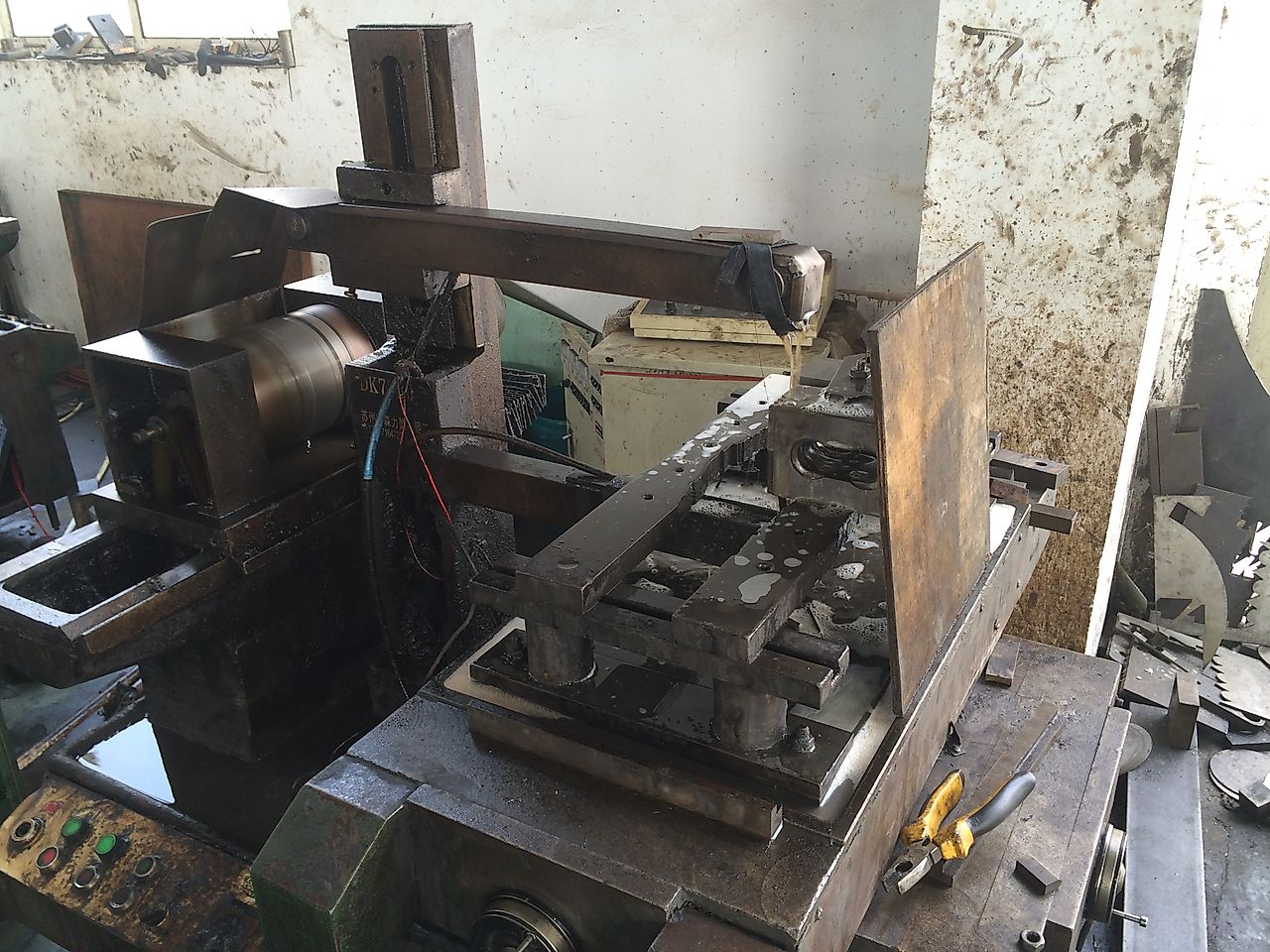

这是线切割机,所有的蝴蝶加和底座的轮廓都是这玩意切2天切出来的

加工中心,进行图纸实体化的神奇机器

加工中心操作面板...表示我不是专业看不懂

.............................................................我又是分割线..........................................

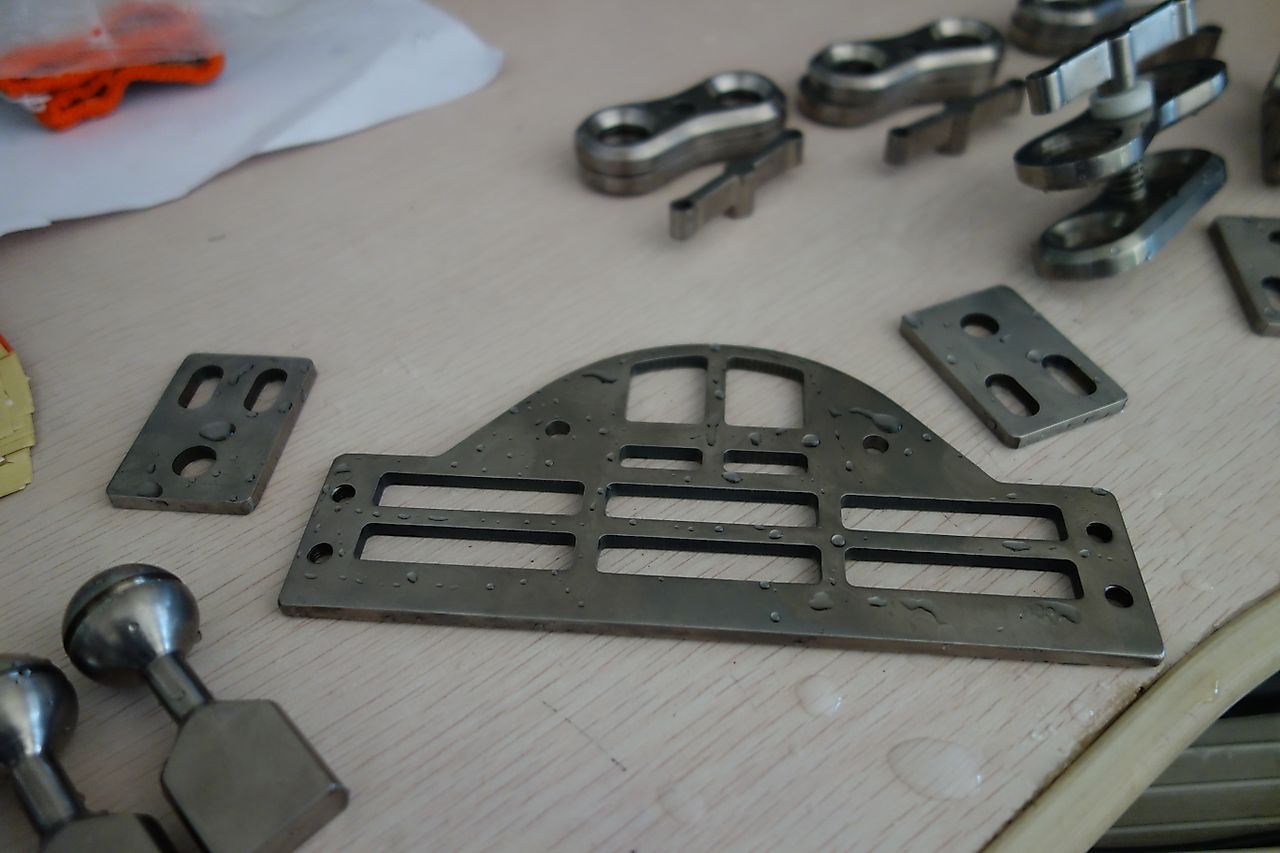

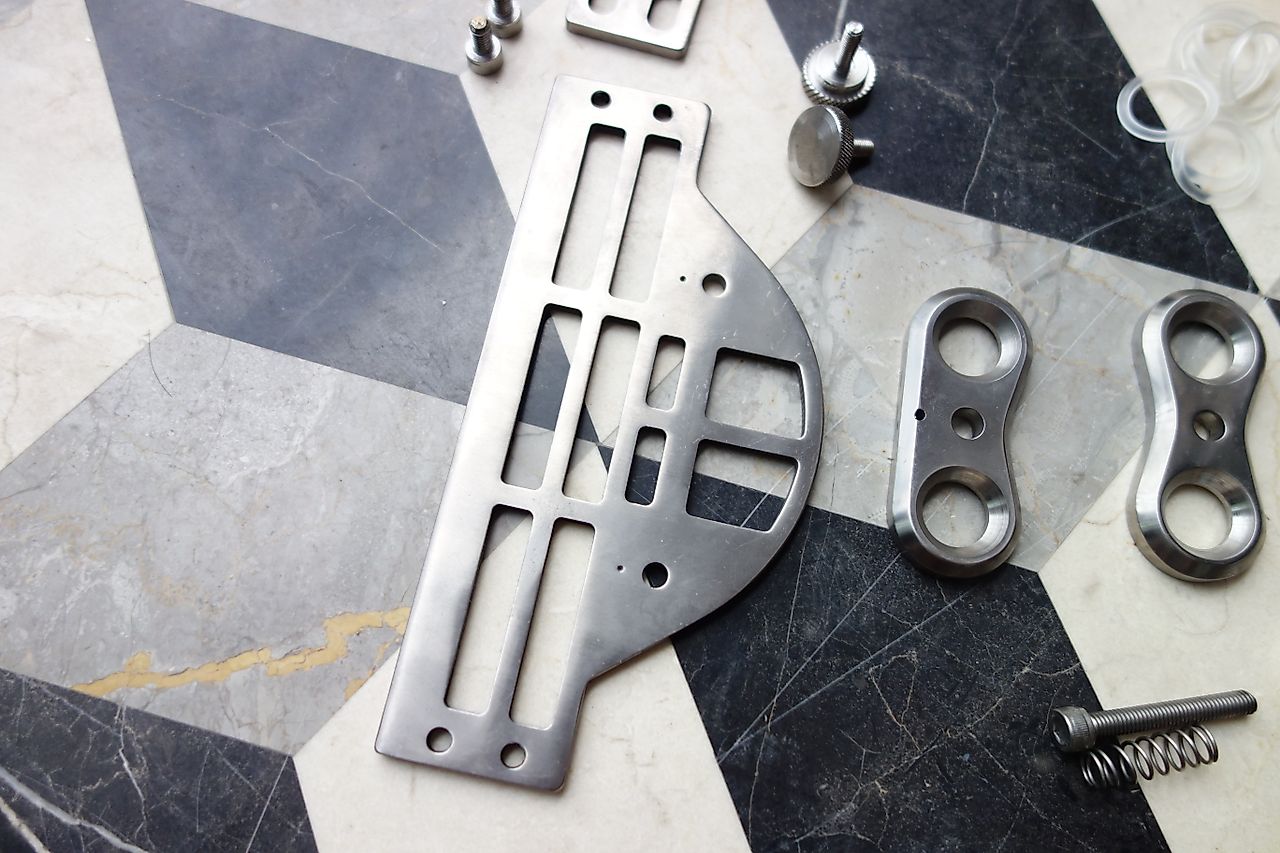

下面是半成品

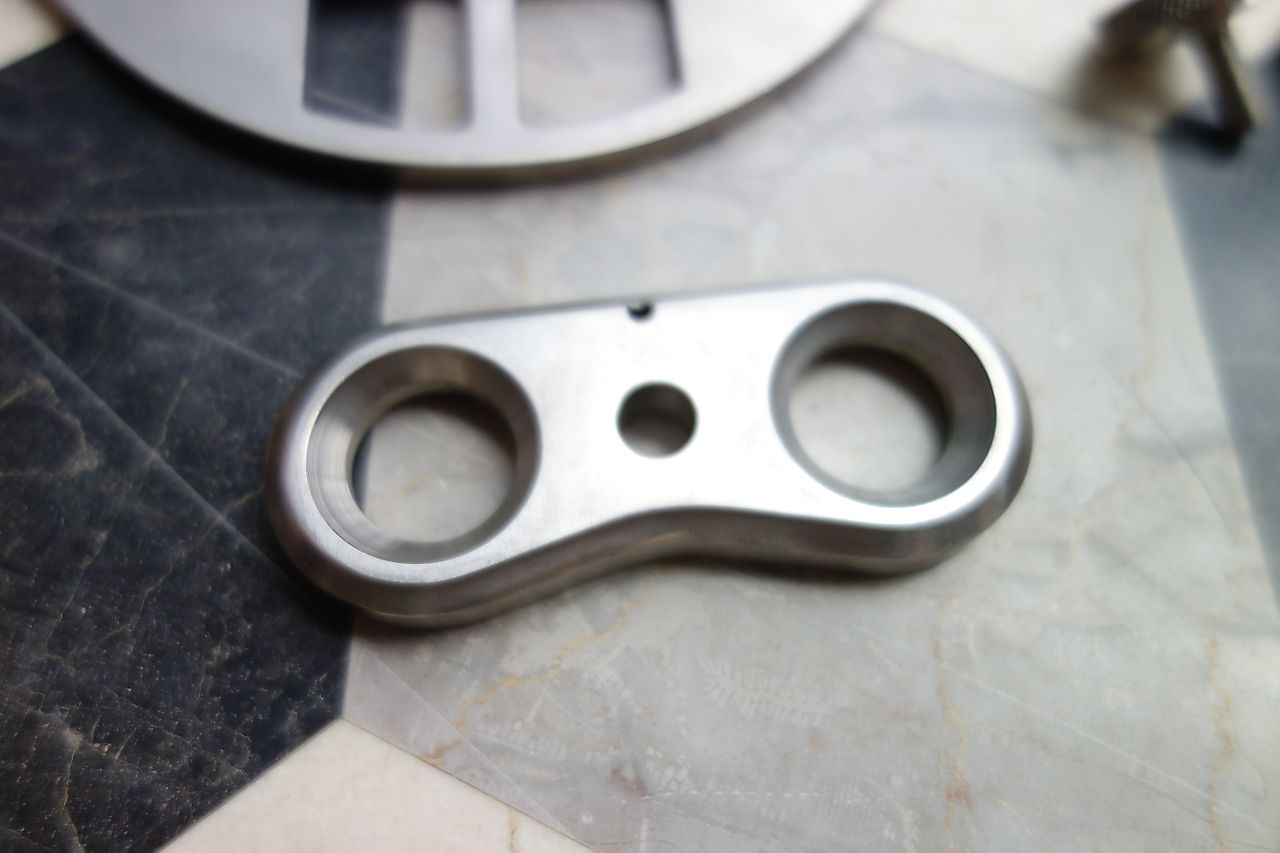

一部分的蝴蝶夹的夹子

那根棒子已经变成空心啦,头也被劈了..抠中心是为了减轻重量
大家请忽视颜色和表面,今天拿去抛光中心进行抛光了,明天可能上亮图!!

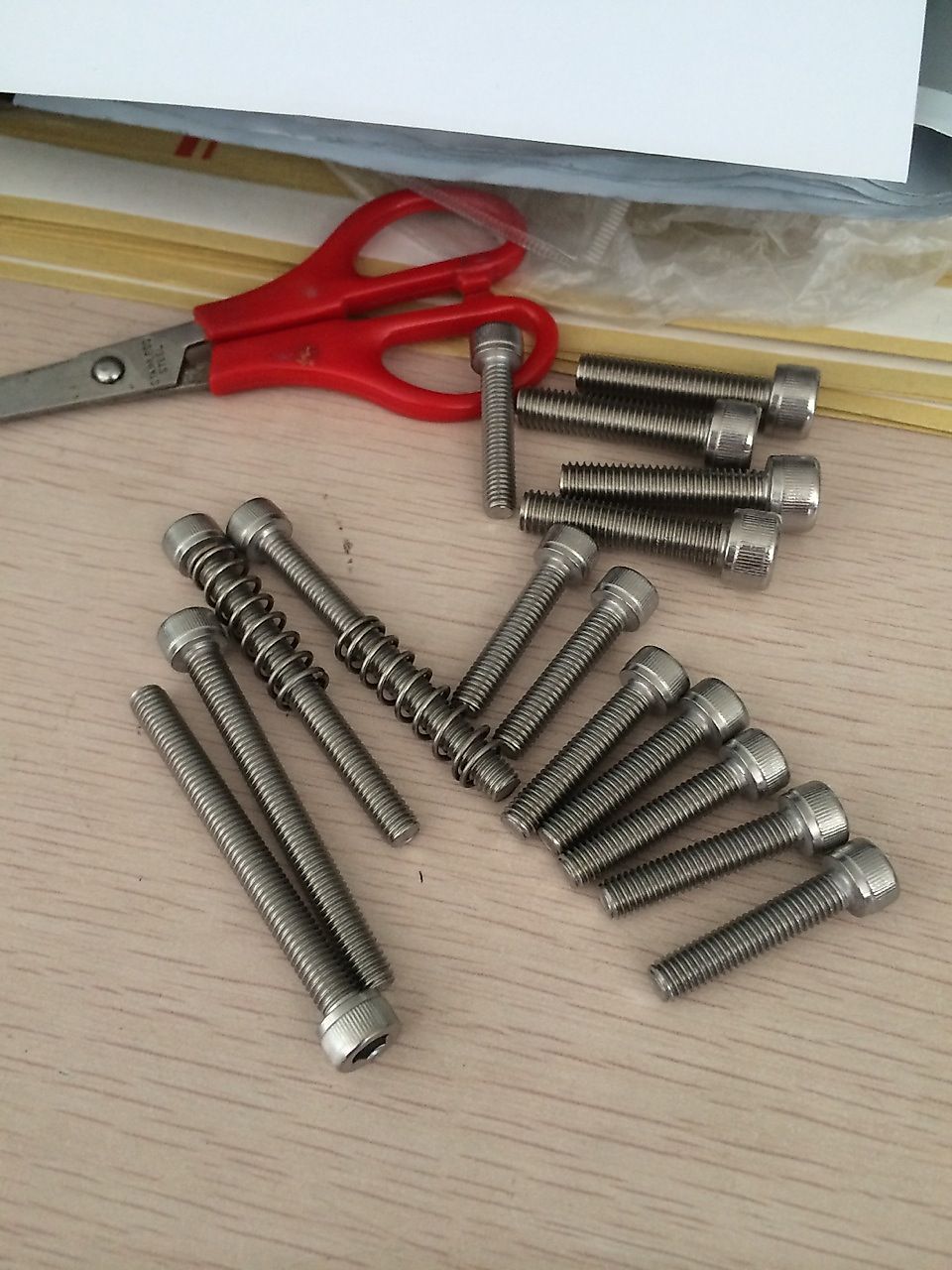

全316不锈钢螺丝和弹簧,找了一天才找到的,哎,我们这里这个东西用的太少啦

好了今天就到这,明天继续,目前做了2整套,1整套自己要用,还有一整套准备出售,有需要的可以留言.

这套底座是ikelite RX100的,不知道是不是通用底座,哪位大神可以告知下是不是通用底座...

Vutrne · 2014-06-05 15:16

价格还没计算出来,等明天抛光完后我计算下

Vutrne · 2014-06-06 07:35

PART 2
成品展示

球重：61g

蝴蝶夹重：122.5g

底座重量：155.5g

握臂重量：226g

Vutrne · 2014-06-06 07:39

PART3
安装后展示

总重量一套为：724g

Vutrne · 2014-06-07 05:23

昨天布丁说纯钛不是很耐磨.
我经过几次拆卸安装后发现螺丝口和各个部位的接口多多少少都会有点刮痕.但是对于蝴蝶夹和夹求之间磨损和刮痕不多,主要的接触面都被O-RING承担了,我用了比球外圈大的O-RING.
在此谢谢布丁的提醒.感谢布丁建议
如果大家对刮痕有强迫症的话不建议购买纯钛框架.

Vutrne · 2014-06-07 05:38

下面传点每个部件的图片和细节图片吧

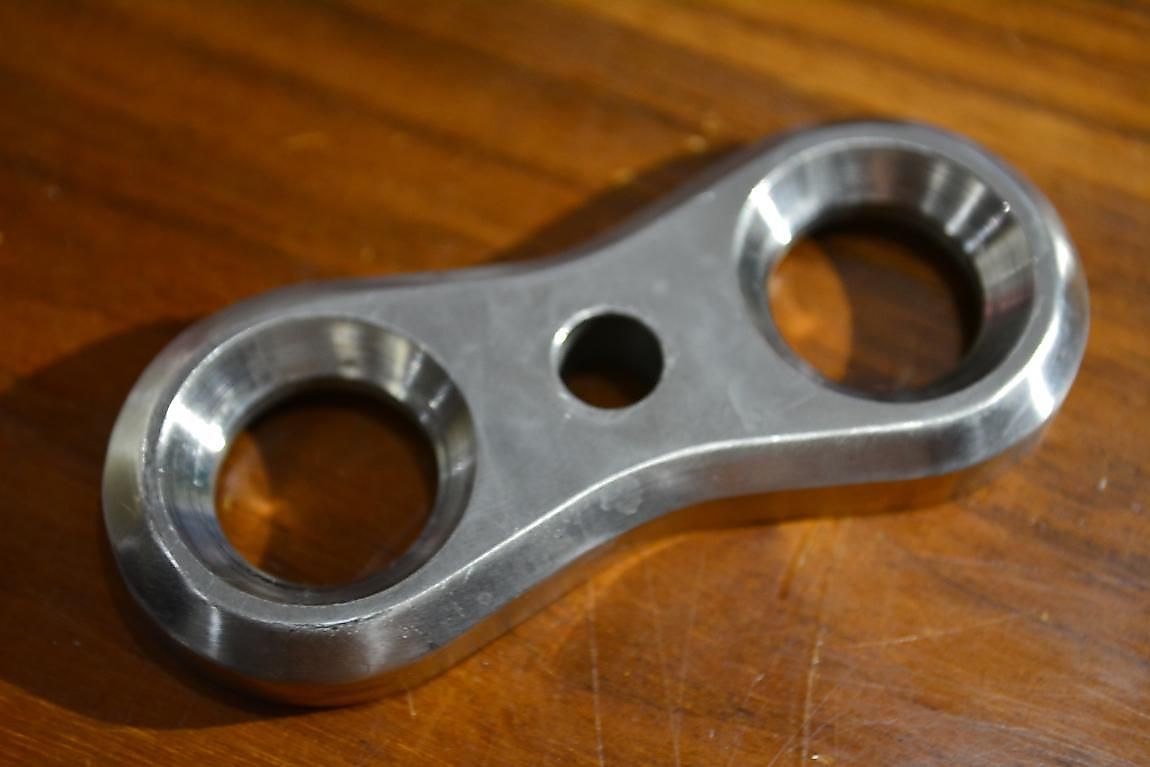

底座

握臂与底座连接片

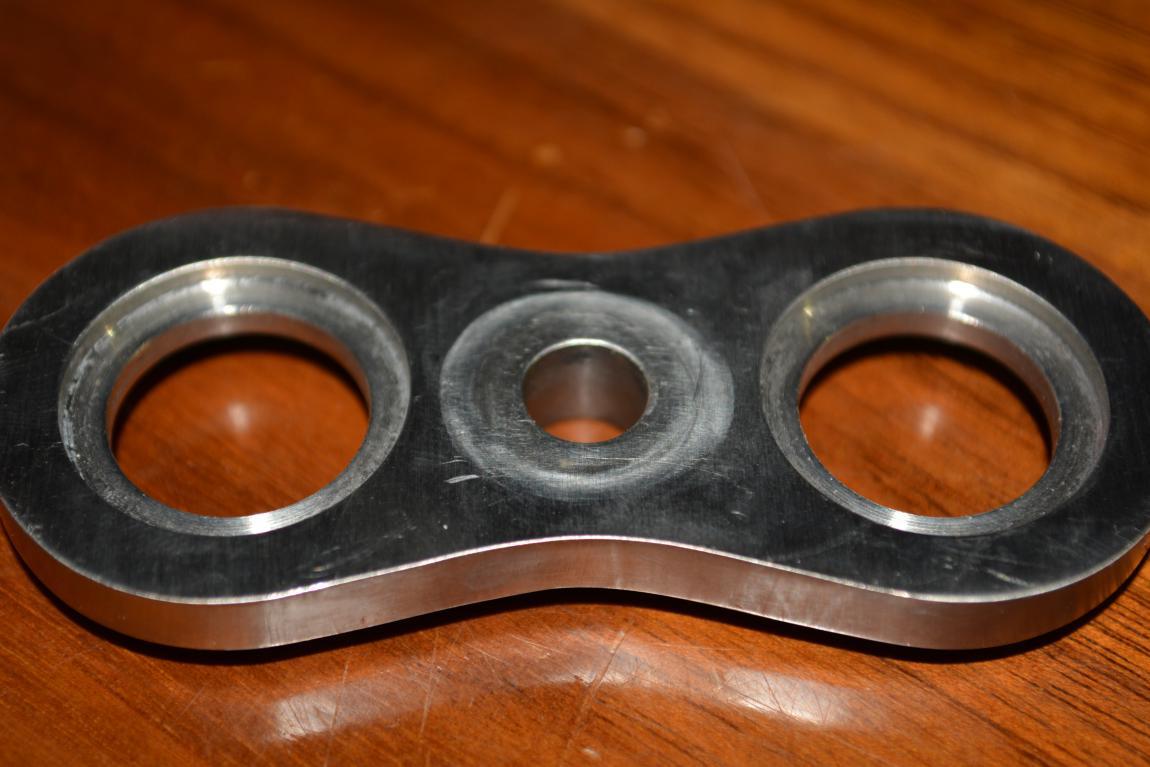

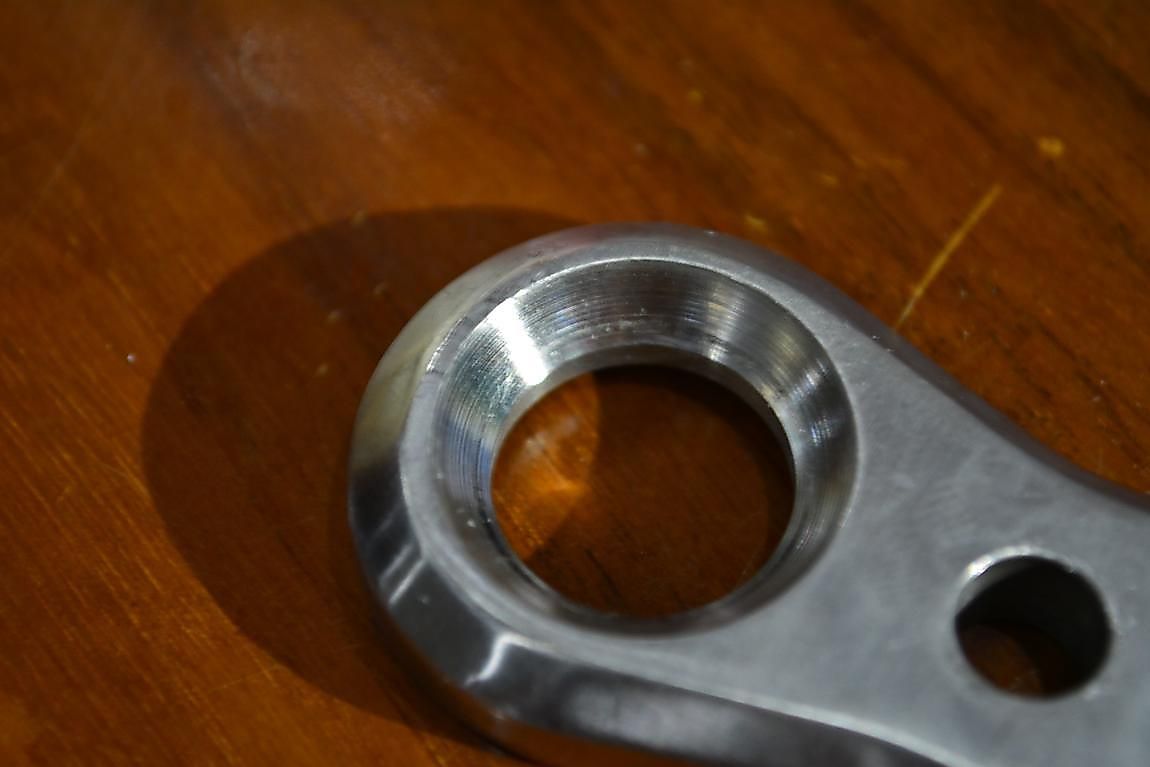

蝴蝶夹下方

蝴蝶夹中段

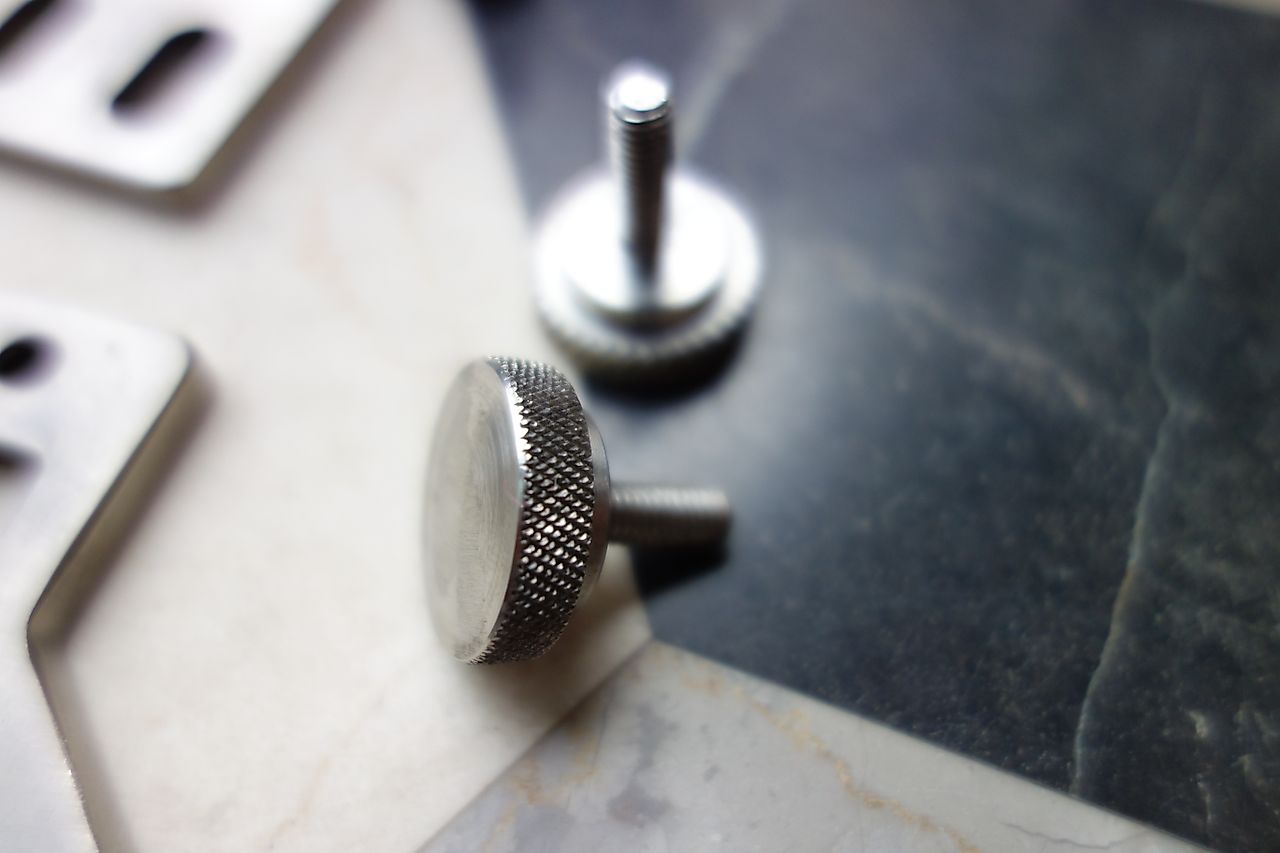

蝴蝶夹拧把

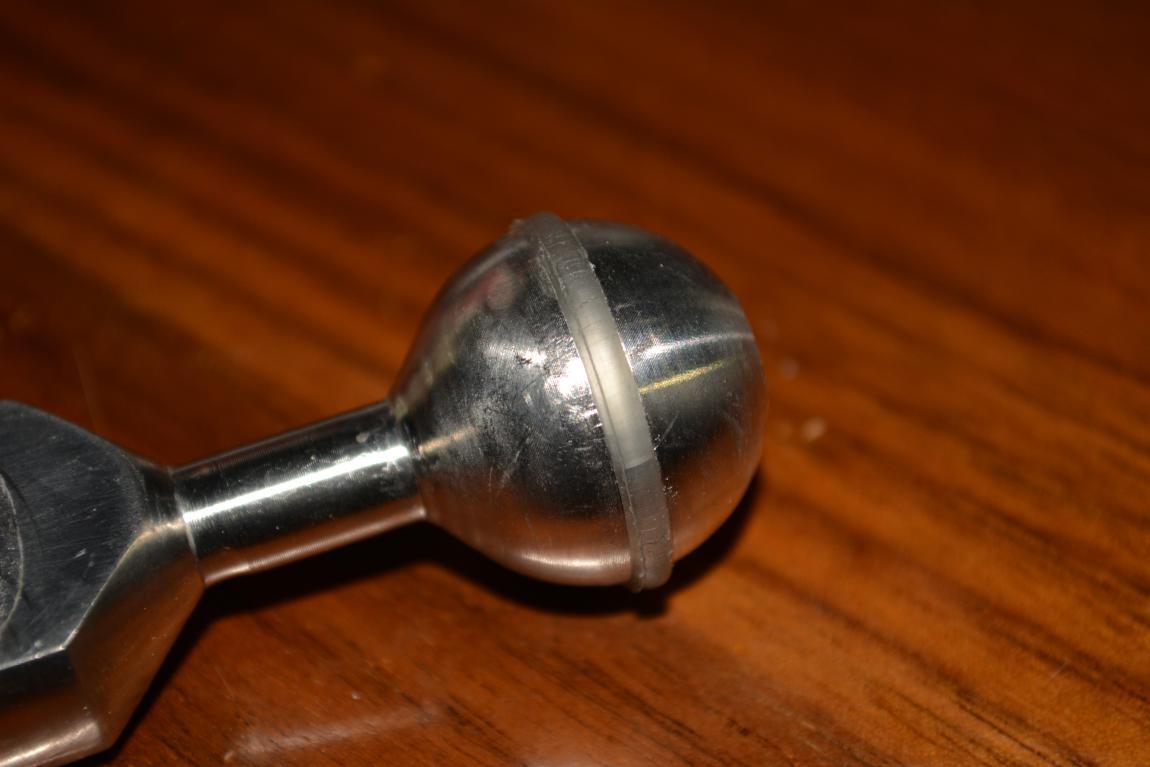

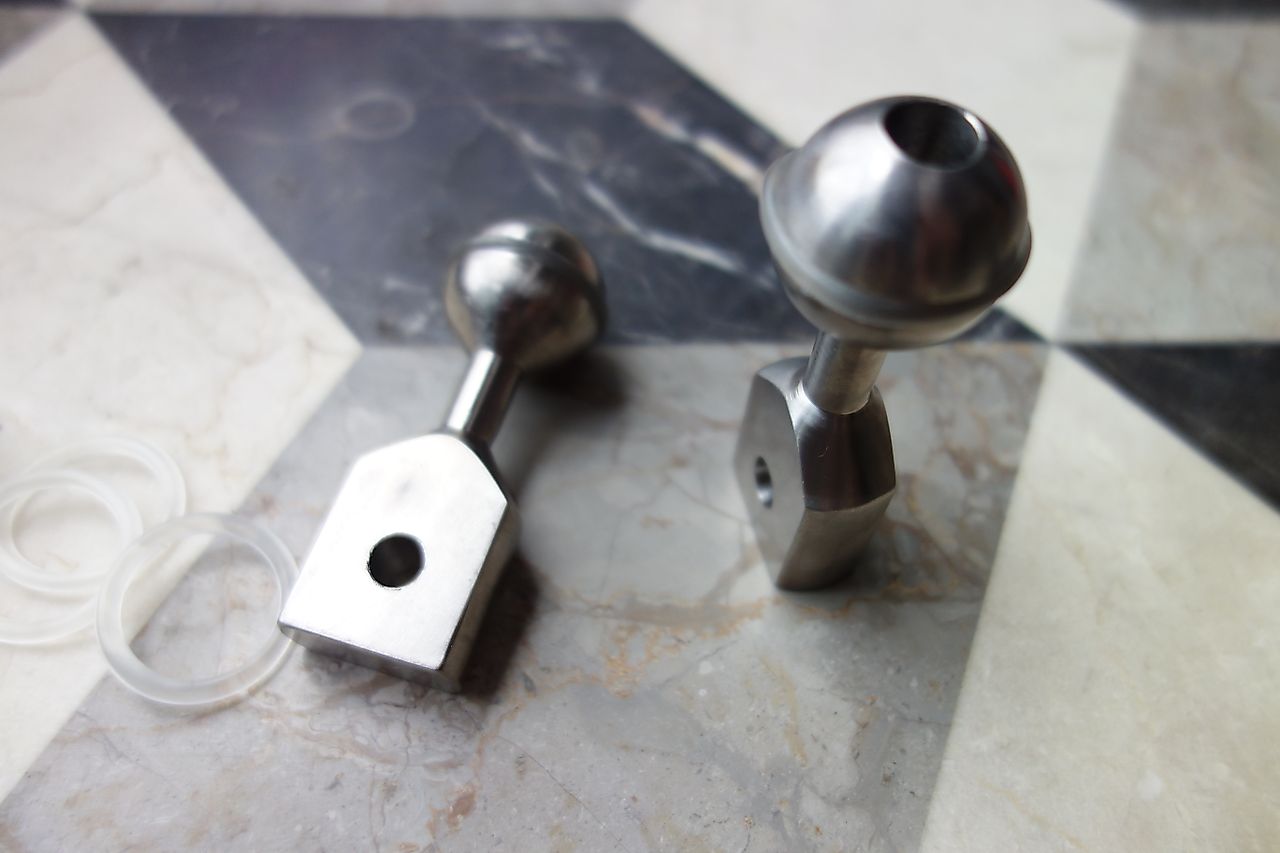

2个夹球

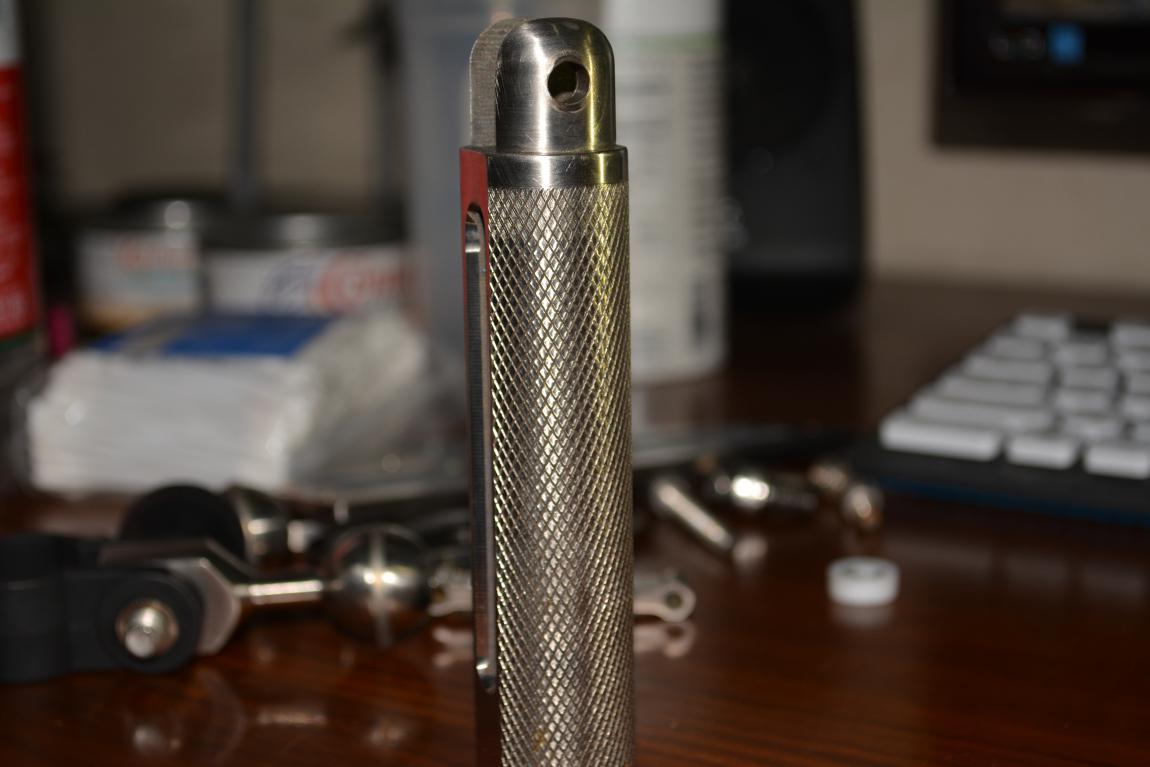

握臂

316圆棒车出来的底座螺丝

现成的316内6角螺丝和定做的316弹簧,白色的是聚酯乙烯垫片(自加工)

握臂截面图

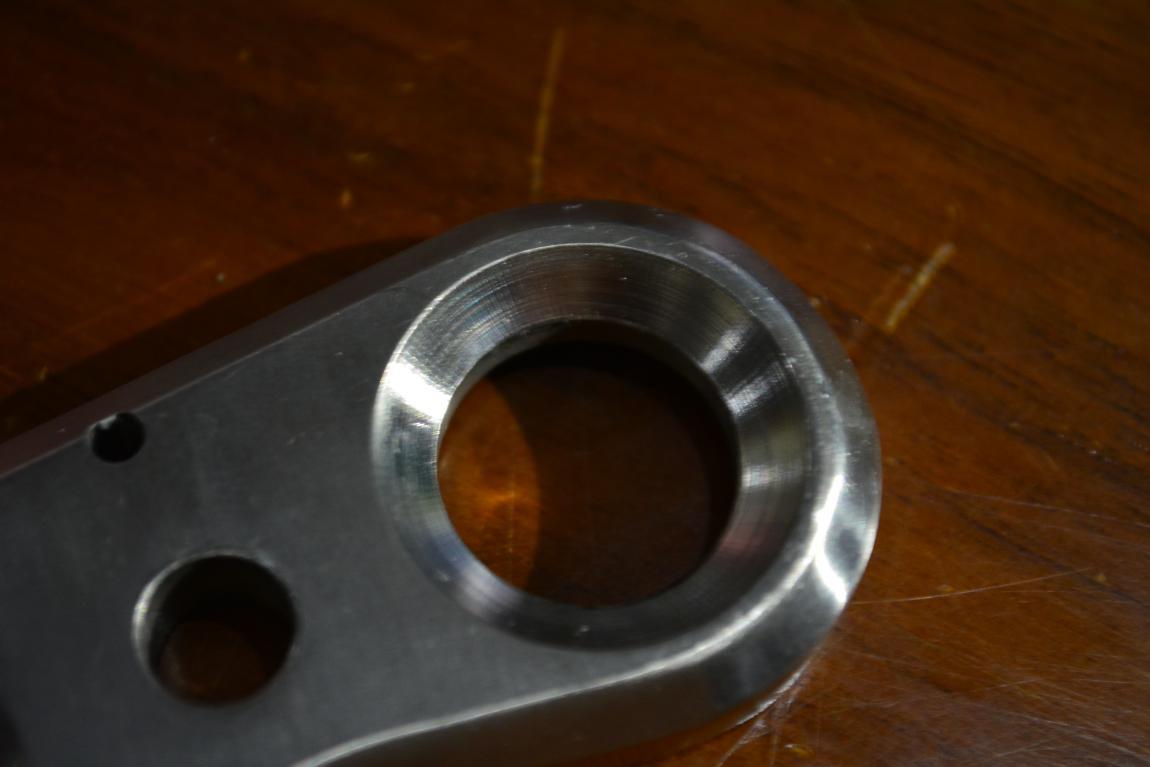

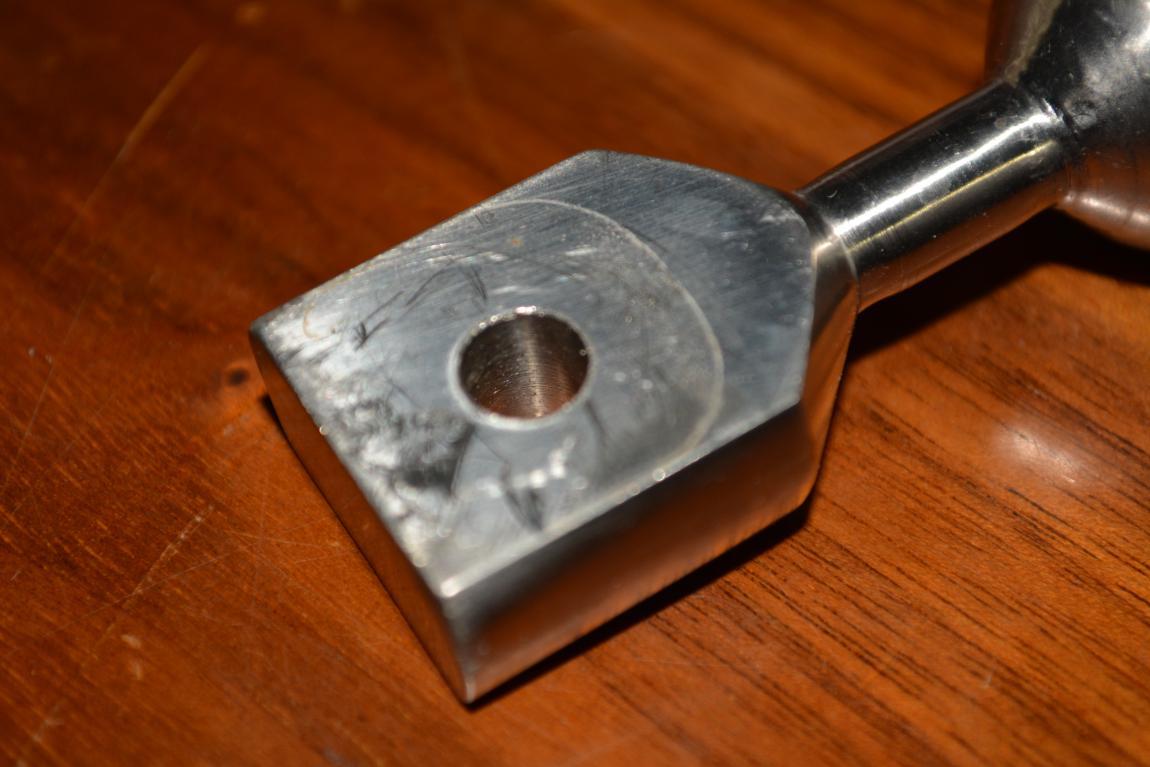

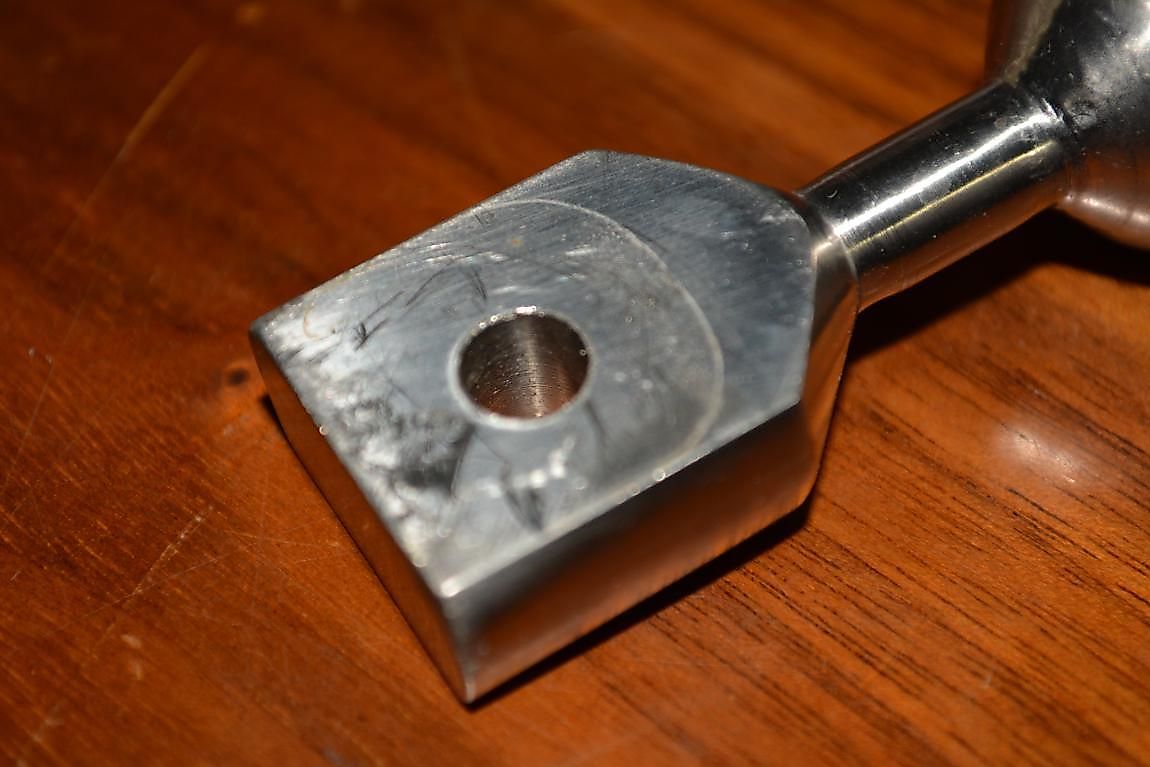

握臂底座连接口,可以看出来已经有少许的划痕了...纯钛不耐磨

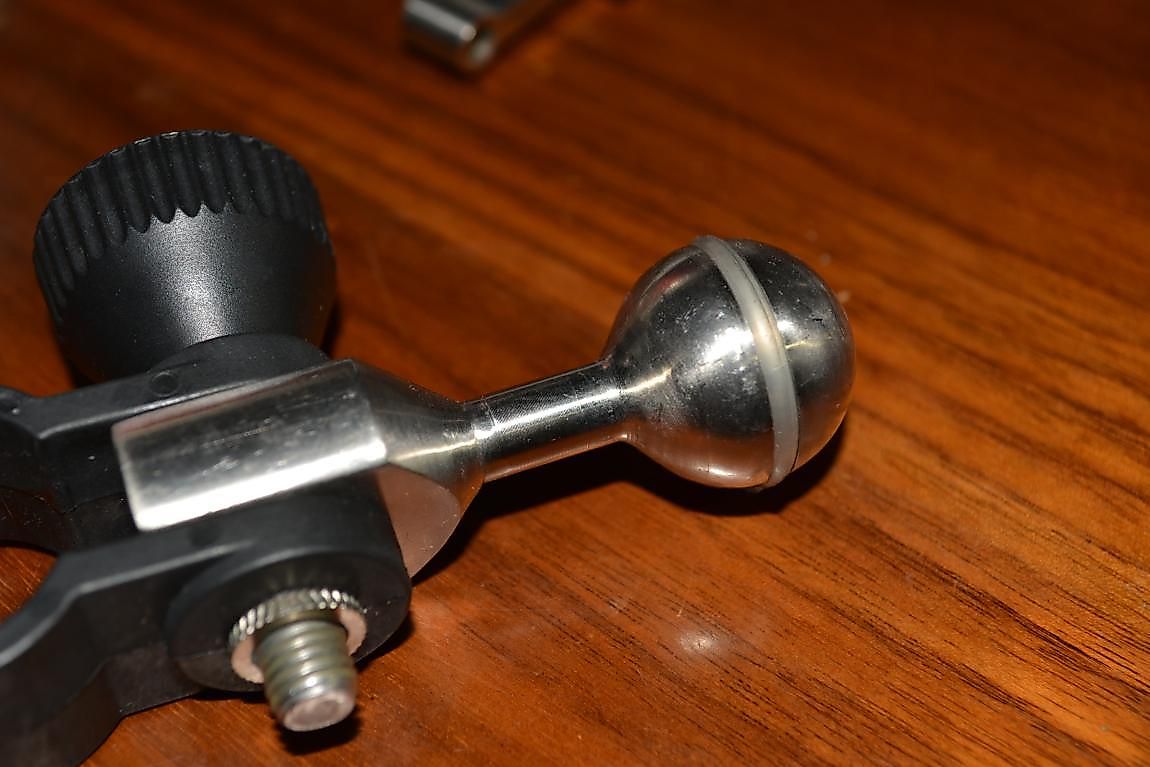

夹球与蝴蝶夹结合后

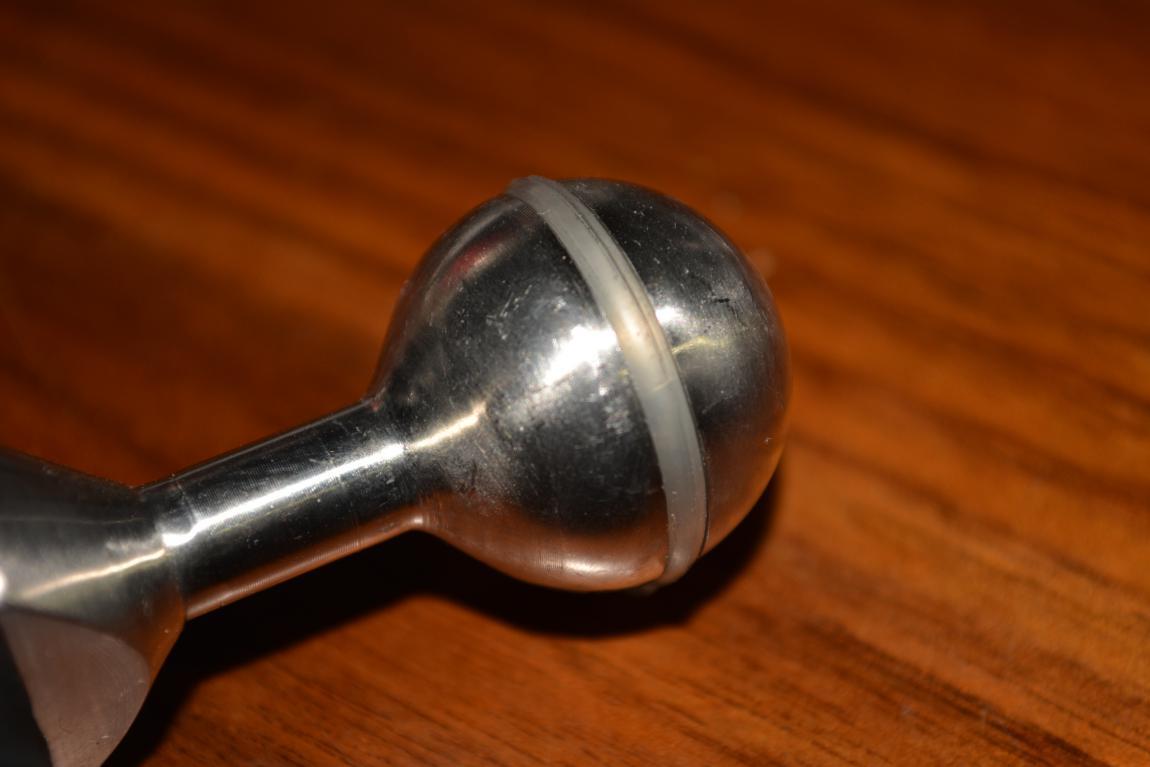

由于O-ring外圈用大后减少了夹球与蝴蝶夹之间的摩擦

握臂与底座相连

整体图

整体

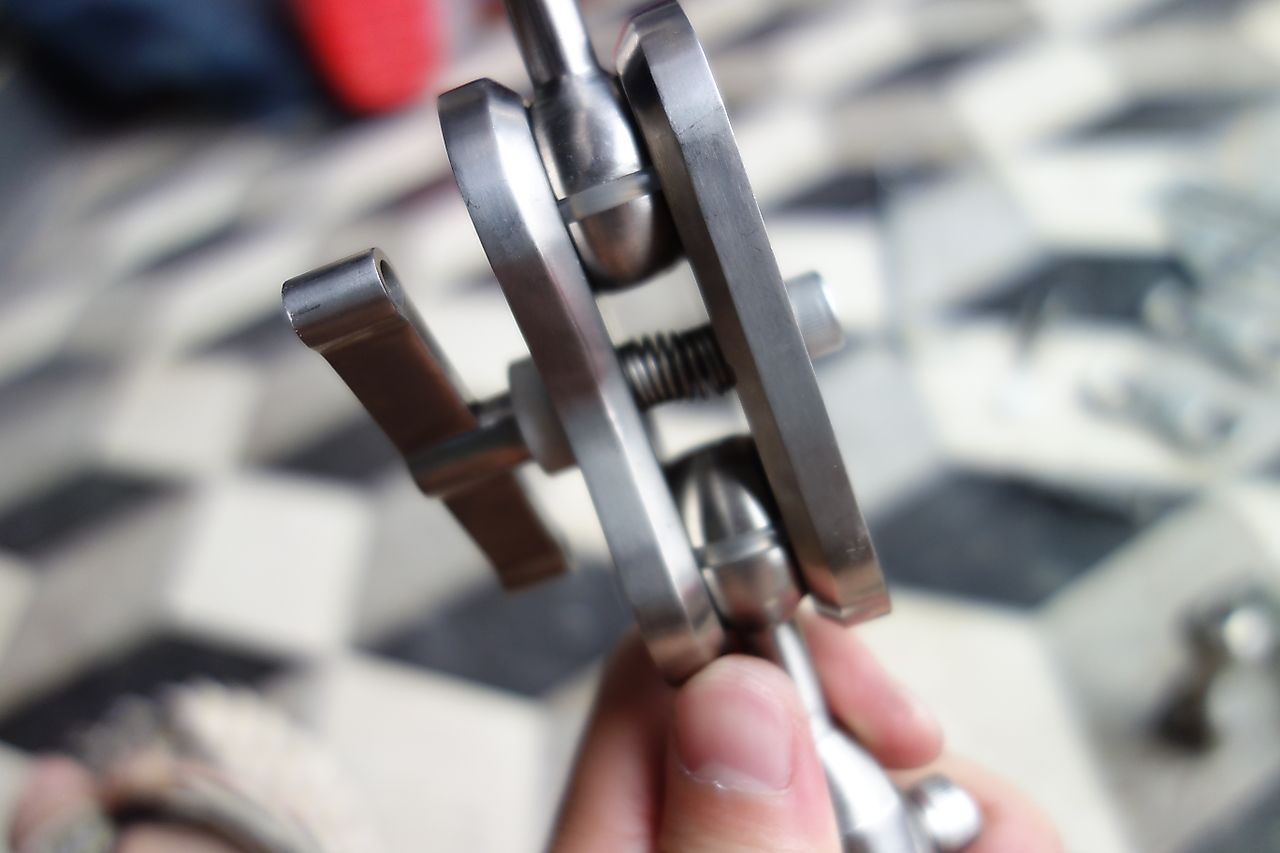

握臂,蝴蝶夹相连

红字提醒:纯钛耐磨性比较差,部件接口会有划痕,如果有划痕强迫症者不建议使用纯钛

Vutrne · 2014-06-29 15:32

如果要配这套装备的话建议配重带减轻1kg

这套装备加上ikelite的壳子负在海水中负浮力拍摄非常带感,稳定性比较好,与在日常生活中拿RX100的感觉相似
.

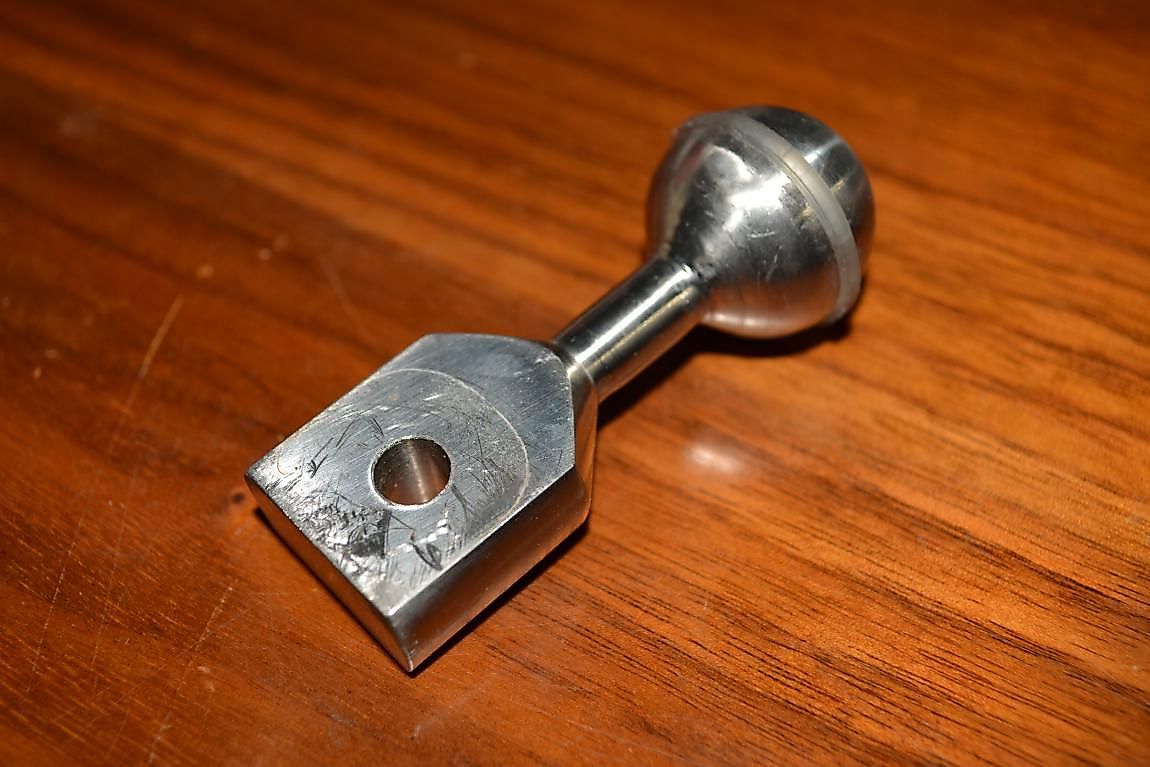

磨损情况如图:
