f/通讯与导航 • 2005-06-28 17:21
赵烟侠

跟我学做等高线地图

一、前期准备

硬件：一台奔腾IV级别的电脑，内存不少于512M，硬盘空间不少于10G

软件：
* FlashGet 1.65 或更高的版本，用于下载巨大的数据文件
* Global Mapper 6.07 或更高的版本，用于合成数据并生成等高线
* Photoshop 6.0 或更高的版本，用于编辑地图

数据：
* 国家基础地理信息 http://nfgis.nsdi.gov.cn/nfgis/chinese/c_xz.htm 包括了中国的行政版图、主要的道路河流
* 中国地名数据 china.name 包括了数万个乡镇级地名及坐标
* 高程数据 SRTM3 全球3D地形数据
* 卫星照片 ETM+ 遥感照片
* GPS数据 如果有的话可以合成到图上

二、下载数据
(本教程以“黄山”为例)

到 http://glcfapp.umiacs.umd.edu:8080/esdi/search.jsp 勾选上“ETM+”和“SRTM, Degree Tiles”，并选择按“Place”定位。

在Place栏输入黄山的拼音名“huangshan”后回车，页面刷新后会显示出符合该地区坐标的数据有“2 image(s)”，这时候点击“Preview & Download”进行预览。

没错，正是我们要的一幅卫星照片“ETM+”和一幅高程数据“SRTM”，按前面的[ ID ]可以看小图，并点击“Download”进入下载。

下载页面可能还包括其它数据，反正挑文件尺寸最大的那个，用FlashGet下载就对了。

我们由此获得了两个数据文件：
p120r039_7p20001103_z50_nn80.tif.gz 115292466bytes(115MB)
SRTM_u03_n029e118.tif.gz 2230019bytes(2.2MB)

三、合并数据

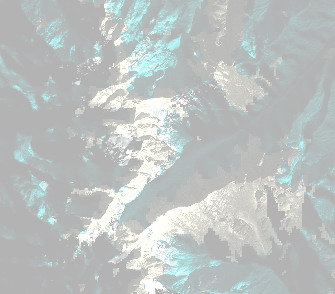

先打开ETM+文件，也就是“p120r039_7p20001103_z50_nn80.tif.gz”，然后按Alt-C进入图层调整，修改该层的“Option”，把亮度向左调亮一些，并把Blend设置为“Hard Light”。

再打开国家基础地理信息文件，把道路、行政区、河流都叠加上去。然后把需要的地区放大到整个窗口。

最后调入SRTM3文件，也就是“SRTM_u03_n029e118.tif.gz”，并按Alt-C进入图层调整，用鼠标右键把该层挪到列表的最上面。

这是调入SRTM3高程数据前后的对比:

四、计算等高线

有了高程数据，就可以让Global Mapper自动绘制等高线，在“File”菜单选“Generate Contours...”功能。把等高线间隔设为20米或50米，平滑度设为0.00是最高精度，绘制范围设为屏幕显示的范围。

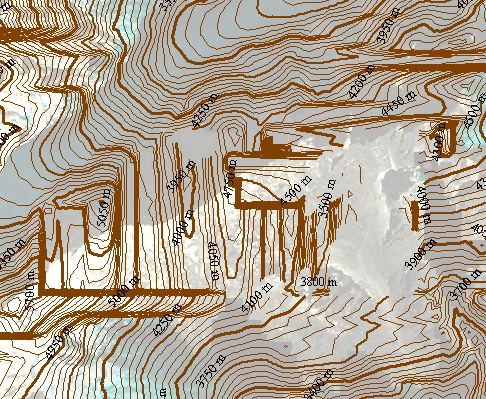

几十秒以后，等高线就显示出来了。

到“File”菜单选“Capture Screen Contents to Image...”功能，把当前屏幕输出成一个3060x1935像素的TIFF图片。

五、美化和标注

用Photoshop打开这个Tiff图片，进行适当的缩放和裁减，加上标题、你的Logo和文字说明。最后按Alt-Shift-Ctrl-S，保存为品质为55的JPEG格式。一幅等高线卫星图就完成了。

赵烟侠 · 2005-07-17 14:28

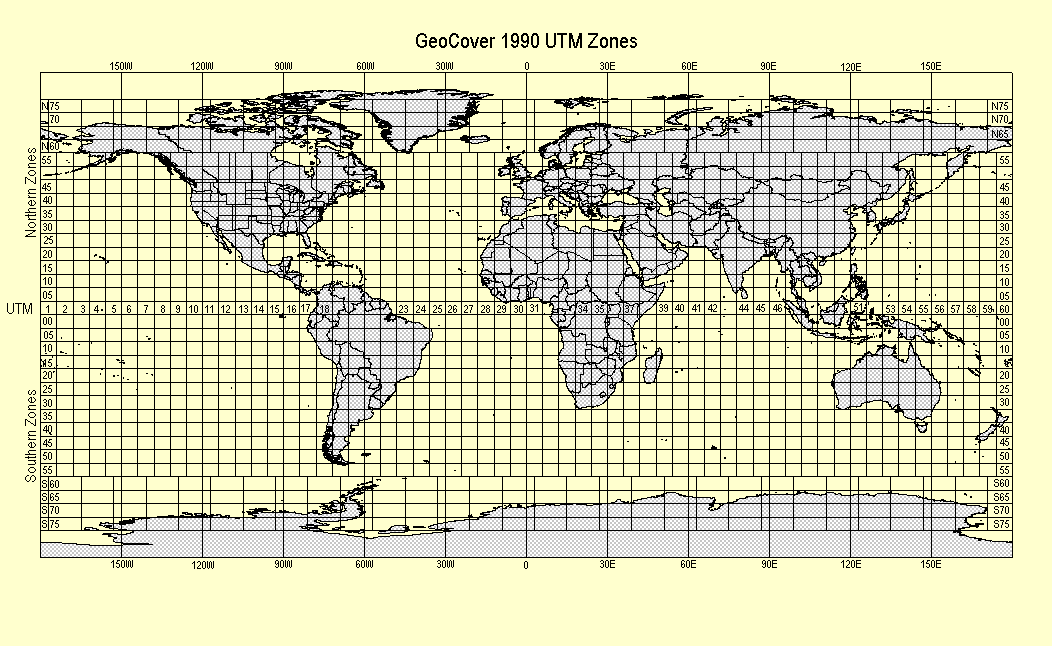

以下是全国的ETM+数据，如果全部下载了就不用上网去检索了，一共10G。

Product Name: Landsat GeoCover (specify 2000/ETM+ or 1990/TM) Edition Mosaics; Tile (specify #)
Author(s): Earth Satellite Corporation
Date: 2004
Publisher: U.S.Geological Survey
Citation: Earth Satellite Corporation. 2004. Landsat GeoCover (specify 2000/ETM+ or 1990/TM) Edition Mosaics; Tile (specify #). Sioux Falls, South Dakota: USGS.
Version: 1.0
Source: As a courtesy, please credit the Global Land Cover Facility (GLCF) as the source for this dataset in some manner. Our suggestion: Source for this dataset was the Global Land Cover Facility, http://www.landcover.org.
Intellectual Property Rights: USGS [$ NASA] use is free to all; The U.S. Government holds the ultimate ownership. See USGS Citation for further details.

ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-53/N-53-45.ETM-EarthSat-MrSID/N-53-45.sid (彩色合成图像)
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-53/N-53-45.ETM-EarthSat-MrSID/N-53-45.met (对应的坐标位置)
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-53/N-53-40.ETM-EarthSat-MrSID/N-53-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-53/N-53-40.ETM-EarthSat-MrSID/N-53-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-52/N-52-50.ETM-EarthSat-MrSID/N-52-50.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-52/N-52-50.ETM-EarthSat-MrSID/N-52-50.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-52/N-52-45.ETM-EarthSat-MrSID/N-52-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-52/N-52-45.ETM-EarthSat-MrSID/N-52-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-52/N-52-40.ETM-EarthSat-MrSID/N-52-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-52/N-52-40.ETM-EarthSat-MrSID/N-52-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-50.ETM-EarthSat-MrSID/N-51-50.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-50.ETM-EarthSat-MrSID/N-51-50.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-45.ETM-EarthSat-MrSID/N-51-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-45.ETM-EarthSat-MrSID/N-51-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-40.ETM-EarthSat-MrSID/N-51-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-40.ETM-EarthSat-MrSID/N-51-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-35.ETM-EarthSat-MrSID/N-51-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-35.ETM-EarthSat-MrSID/N-51-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-30.ETM-EarthSat-MrSID/N-51-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-30.ETM-EarthSat-MrSID/N-51-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-25.ETM-EarthSat-MrSID/N-51-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-51/N-51-25.ETM-EarthSat-MrSID/N-51-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-50.ETM-EarthSat-MrSID/N-50-50.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-50.ETM-EarthSat-MrSID/N-50-50.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-45.ETM-EarthSat-MrSID/N-50-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-45.ETM-EarthSat-MrSID/N-50-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-40.ETM-EarthSat-MrSID/N-50-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-40.ETM-EarthSat-MrSID/N-50-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-35.ETM-EarthSat-MrSID/N-50-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-35.ETM-EarthSat-MrSID/N-50-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-30.ETM-EarthSat-MrSID/N-50-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-30.ETM-EarthSat-MrSID/N-50-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-25.ETM-EarthSat-MrSID/N-50-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-25.ETM-EarthSat-MrSID/N-50-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-20.ETM-EarthSat-MrSID/N-50-20.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-50/N-50-20.ETM-EarthSat-MrSID/N-50-20.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-45.ETM-EarthSat-MrSID/N-49-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-45.ETM-EarthSat-MrSID/N-49-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-40.ETM-EarthSat-MrSID/N-49-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-40.ETM-EarthSat-MrSID/N-49-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-35.ETM-EarthSat-MrSID/N-49-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-35.ETM-EarthSat-MrSID/N-49-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-30.ETM-EarthSat-MrSID/N-49-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-30.ETM-EarthSat-MrSID/N-49-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-25.ETM-EarthSat-MrSID/N-49-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-25.ETM-EarthSat-MrSID/N-49-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-20.ETM-EarthSat-MrSID/N-49-20.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-20.ETM-EarthSat-MrSID/N-49-20.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-15.ETM-EarthSat-MrSID/N-49-15.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-15.ETM-EarthSat-MrSID/N-49-15.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-40.ETM-EarthSat-MrSID/N-48-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-40.ETM-EarthSat-MrSID/N-48-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-35.ETM-EarthSat-MrSID/N-48-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-35.ETM-EarthSat-MrSID/N-48-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-30.ETM-EarthSat-MrSID/N-48-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-30.ETM-EarthSat-MrSID/N-48-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-25.ETM-EarthSat-MrSID/N-48-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-48/N-48-25.ETM-EarthSat-MrSID/N-48-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-40.ETM-EarthSat-MrSID/N-47-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-40.ETM-EarthSat-MrSID/N-47-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-35.ETM-EarthSat-MrSID/N-47-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-35.ETM-EarthSat-MrSID/N-47-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-30.ETM-EarthSat-MrSID/N-47-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-30.ETM-EarthSat-MrSID/N-47-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-25.ETM-EarthSat-MrSID/N-47-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-25.ETM-EarthSat-MrSID/N-47-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-20.ETM-EarthSat-MrSID/N-47-20.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-47/N-47-20.ETM-EarthSat-MrSID/N-47-20.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-45.ETM-EarthSat-MrSID/N-46-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-45.ETM-EarthSat-MrSID/N-46-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-40.ETM-EarthSat-MrSID/N-46-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-40.ETM-EarthSat-MrSID/N-46-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-35.ETM-EarthSat-MrSID/N-46-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-35.ETM-EarthSat-MrSID/N-46-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-30.ETM-EarthSat-MrSID/N-46-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-30.ETM-EarthSat-MrSID/N-46-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-25.ETM-EarthSat-MrSID/N-46-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-46/N-46-25.ETM-EarthSat-MrSID/N-46-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-45.ETM-EarthSat-MrSID/N-45-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-45.ETM-EarthSat-MrSID/N-45-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-40.ETM-EarthSat-MrSID/N-45-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-40.ETM-EarthSat-MrSID/N-45-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-35.ETM-EarthSat-MrSID/N-45-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-35.ETM-EarthSat-MrSID/N-45-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-30.ETM-EarthSat-MrSID/N-45-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-30.ETM-EarthSat-MrSID/N-45-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-25.ETM-EarthSat-MrSID/N-45-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-45/N-45-25.ETM-EarthSat-MrSID/N-45-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-45.ETM-EarthSat-MrSID/N-44-45.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-45.ETM-EarthSat-MrSID/N-44-45.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-40.ETM-EarthSat-MrSID/N-44-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-40.ETM-EarthSat-MrSID/N-44-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-30.ETM-EarthSat-MrSID/N-44-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-30.ETM-EarthSat-MrSID/N-44-30.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-25.ETM-EarthSat-MrSID/N-44-25.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-44/N-44-25.ETM-EarthSat-MrSID/N-44-25.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-43/N-43-40.ETM-EarthSat-MrSID/N-43-40.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-43/N-43-40.ETM-EarthSat-MrSID/N-43-40.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-43/N-43-35.ETM-EarthSat-MrSID/N-43-35.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-43/N-43-35.ETM-EarthSat-MrSID/N-43-35.met
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-43/N-43-30.ETM-EarthSat-MrSID/N-43-30.sid
ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-43/N-43-30.ETM-EarthSat-MrSID/N-43-30.met

赵烟侠 · 2005-07-17 14:37

以下是我国公布的一比四百万的全国基础地理信息数据NFGIS_4m，精度很差、仅供参考。(唉……不是一般的落后呀)

http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/bou1_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/bou2_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/bou3_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/bou4_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/hyd1_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/hyd2_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/hyd4_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/hyd5_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/rai_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/res1_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/res2_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/res4_4m.zip
http://nfgis.nsdi.gov.cn/mapdata/nfgis_4m/downloaddata/shp/roa_4m.zip

已归档
点赞 60
92 评论
共 92 条评论
帖子已归档
Avatar
火毛毛 • 2005-06-28 18:22

顶一个，细致的学习资料。值得称道的公益精神，向你学习

Avatar
游牧的人 • 2005-07-01 12:12

强顶
正是需要的时候
谢谢楼主

Avatar
游牧的人 • 2005-07-01 19:50

gps数据怎么合成到图上呀

Avatar
赵烟侠 OP 游牧的人 • 2005-07-02 03:38

在第三步的时候打开就可以了。

Avatar
游牧的人 • 2005-07-02 15:09

这时的数据应该是什么格式
我的只是写在word里的数据

Avatar
赵烟侠 OP 游牧的人 • 2005-07-02 16:10

调入Ozi，或者在Ozi逐个输入，然后保存成wpt格式，就可以在Global Mapper打开了。

Avatar
永 • 2005-07-04 09:53

没有钱购买Global Mapper怎办？

Avatar
赵烟侠 OP 永 • 2005-07-04 10:34

一些必备的文件已经上传到小胖熊的FTP:

index of /incoming/#h globalmapper

globalmapper701.exe (14MB) Global Mapper v7.01
globalmapper7sn.txt (36B) 地球人都知道
chinaname_镇级地名_赵烟侠.gmp (17MB) 由china.name转换的GlobalMapper格式的全国数万个地名数据
nfgis_国家基础地理信息_赵烟侠.gmp (15MB) 由nfgis.nsdi.gov.cn转换的GlobalMapper格式的国家基础地理信息

Avatar
小道河 • 2005-07-11 05:16

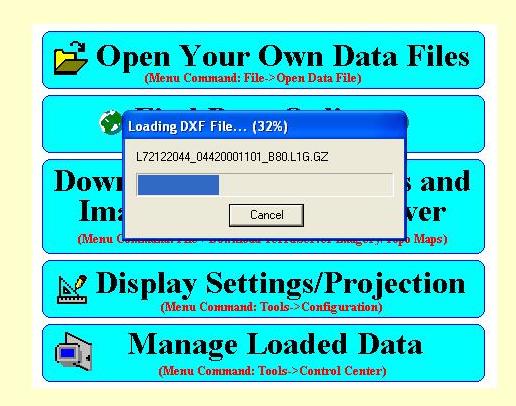

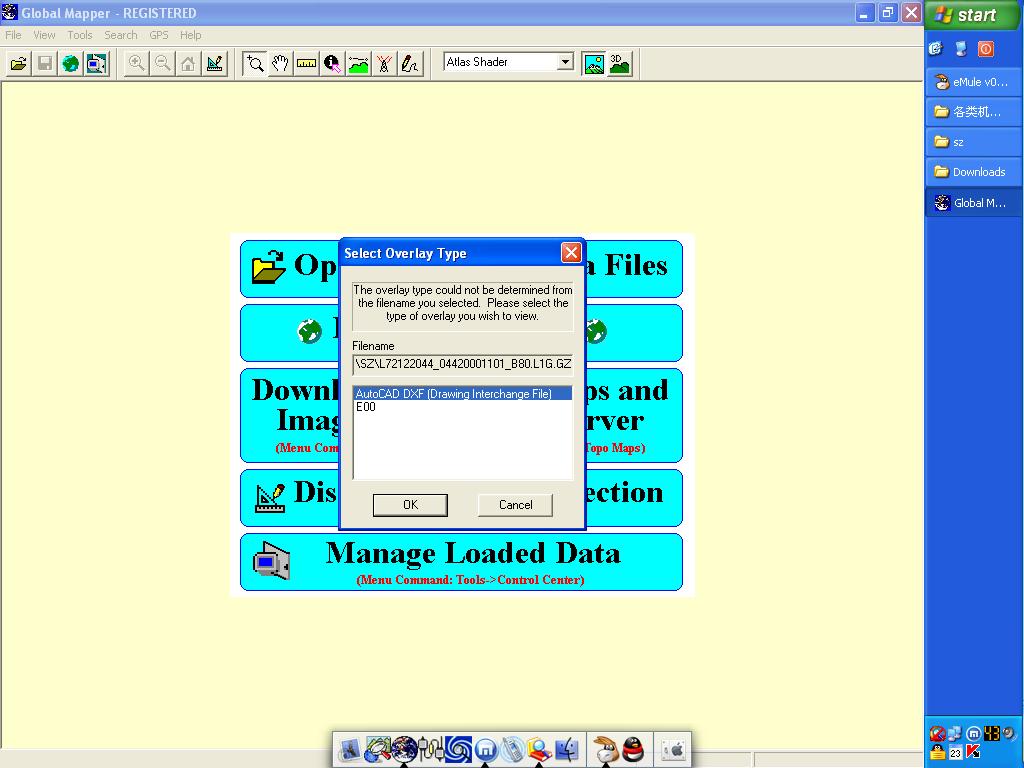

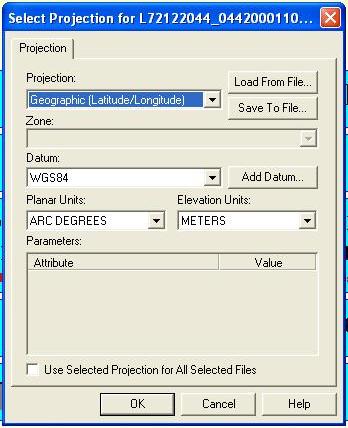

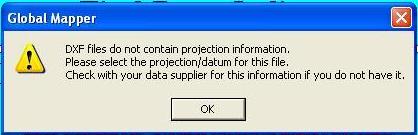

楼主 ，那些后缀为 .tif.gz 的象压缩图标一样的文件怎么打开呀 ，呵呵 ，搞了好久没弄明白。

Avatar
赵烟侠 OP 小道河 • 2005-07-11 09:11

用Global Mapper就这样打开就可以了。什么东西不明白？

Avatar
赵烟侠 OP 小道河 • 2005-07-12 05:17

我已经把全国的数据都下载了，没有这种情况呀，全部是tif.gz的。

Avatar
永 • 2005-07-11 06:17

Global Mapper

Avatar
胡言 • 2005-09-08 12:28

赵大侠，问个问题。用Global Mapper 可以导出矢量数据，是不是可以把等高线图导出后，在变成Garmin GPS支持的格式？
有个工具叫cGPSmapper 可以生成Garmin格式的地图。不知道这样可不可以。

另外我没有lincense,好多功能不能用，可以给一个我吗？z_g_yang@hotmail.com

Avatar
赵烟侠 OP 胡言 • 2005-09-08 15:24

地球人都知道：http://www.doyouhike.net/forum/135156,0,0,1.html :D

Avatar
赵烟侠 OP 胡言 • 2005-09-08 15:25

应该可以，我没试过。

Avatar
胡言 • 2005-09-09 04:58

那个连接不好用，不过我在其他地方找到了注册机。

我试了一下，等高线可以export成为一些格式，但是不能直接送到garmin GPS里面去。找了一下没有转换的软件。因为不是很复杂，我近期会写一个。届时传到坛子上来。方便大家使用。

这下好了，到哪里都有等高线图了。

Avatar
游牧的人 • 2005-09-17 03:12

ETM+数据是怎么分区的
怎么才能那找到想要区域的压呀

Avatar
赵烟侠 OP 游牧的人 • 2005-09-17 07:29

文件名就是纬度。

Avatar
0760 赵烟侠 • 2008-12-20 18:30

收藏，慢慢学习！

Avatar
觉远 • 2005-09-17 17:10

赵斑竹辛苦啊，整理的太好了，向你学习！谢谢。
有个问题，怎么才能在ETM+中找到自己所在区域的下载？比如我在新疆伊犁州（祖国最中西部的），这个地方应该下载哪个文件啊？

Avatar
游牧的人 • 2005-09-20 02:57

ftp://ftp.glcf.umiacs.umd.edu/glcf/Mosaic_Landsat/N-49/N-49-35.ETM-EarthSat-MrSID/N-49-35.sid

下载完显示SID文件 打不开呀

Avatar
赵烟侠 OP 游牧的人 • 2005-09-20 08:19

sid要和met一起用的。

Avatar
守望深蓝 • 2005-09-24 07:11

会了:)

* 中国地名数据 china.name 包括了数万个乡镇级地名及坐标 这个文件哪里有？ http://glcfapp.umiacs.umd.edu:8080/esdi/search.jsp 上面很多地方找不到哦。

Avatar
赵烟侠 OP 守望深蓝 • 2005-09-26 07:00

守望深蓝 wrote:
中国地名数据 china.name 包括了数万个乡镇级地名及坐标 这个文件哪里有？

我是从小胖熊的FTP下载的。

Avatar
觉远 • 2005-09-24 08:57

      根据赵大狭的详细说明终于完成了自己的第一张等高线地图，谢过！但有几个问题：1、地图左侧和下边各有一个比例，具体是指什么？怎么看或者用？2、等高线的数据（比如此图中的4280）指的是哪一条怎么分辨？3、有些区域为什么没有等高线数据？4、此图的等高线是否过密？应该设置成多少米合适？我们一般用的军用图等高线的间距一般是多大？5、洋鬼子的ETM遥感图是什么季节拍摄的？

地图如下：

Avatar
赵烟侠 OP 觉远 • 2005-09-26 06:59

1、左侧是颜色所代表的高度，下边是距离的比例尺。
2、整数倍是粗线，自己数一下就知道了。
3、可以用GOTO30数据填补，见 http://www.doyouhike.net/forum/144782,2256549,1,0.html
4、20、50、100、200，自己设到看着满意就行了。军用我见过10米的。
5、不是在一个季节完成的，时间跨度很大。

Avatar
呆呆羊 • 2005-09-29 04:50

中国地名数据 china.name 包括了数万个乡镇级地名及坐标 这个文件哪里有？

我是从小胖熊的FTP下载的。

???下载不到呀！给一份好吗？》

Avatar
jerryworld • 2006-03-07 02:39

学做了一张，还不错……只是觉得丘林地区的图像没有平原地区的好看。

Avatar
gsm1 • 2006-03-08 02:42

感谢赵烟侠！

Avatar
北岸 • 2006-03-09 08:04

有发现宝藏的感觉！！！
一直对地图很感兴趣，非常非常感谢赵大侠的无私奉献！:D:D:D

Avatar
gsm1 • 2006-03-09 08:30

“先打开ETM+文件，也就是“p120r039_7p20001103_z50_nn80.tif.gz”，然后按Alt-C进入图层调整，修改该层的“Option”，把亮度向左调亮一些，并把Blend设置为“Hard Light”。 ”
这里是用什么软件打开呢？谢谢！

Avatar
赵烟侠 OP gsm1 • 2006-03-09 15:24

Global Mapper :)

Avatar
守望深蓝 • 2006-03-31 09:43

[quote]赵烟侠 wrote:

* 中国地名数据 china.name 包括了数万个乡镇级地名及坐标

造孽啊！那个小熊的FTP到现在我还没有下载到china.name:?)

Avatar
白马 守望深蓝 • 2006-04-03 03:30

:)

Avatar
守望深蓝 白马 • 2006-04-03 05:15

白马 wrote:

你在小胖熊那里登录后，搜索china.name，就可以查到FTP地址和口令，但是要在夜深人静时才可以完全下载，那时没人和你抢跑道:D

我在这个地址上传了此文件，只能保留三天:P
http://my.mofile.com/kathy_ruan
china目录中

已下载完成了。
谢了，伙计！:P

Avatar
billzeng • 2006-04-04 09:45

请问那些道路和河流的矢量数据是从哪里来的?

Avatar
tangsong • 2006-04-27 10:35

试着作了一幅地图，效果看上去很一般啊，怎么才能作出象艳阳天那样的地图？
不知道他用了什么数据，软件？

Avatar
tangsong • 2006-04-27 10:42

上一张UTM坐标的图，
大家理解文件名的含义。
N-52-45.met 表示UTM52区纬度是45度

Avatar
嶺南人 • 2006-06-15 07:16

斑竹赵烟侠，好人！ 值得称赞，并表敬意。

哪位制作了雅鲁藏布大峡谷及附近的等高线地图吗？

Avatar
zyluck999 • 2006-07-23 11:23

我也按赵哥的方法安装了相关软件，不过GM是7.04版的。但在打开地图时出错，不知为何？
1 从打开文件后第一个框开始，按照默认loading

2 longing....

3 然后报错

4 报错后弹出对话框

选择ok后无地图显示，更换部分选项也同样，请同志们帮忙！

Avatar
八角星 • 2006-07-23 12:08

TO：zyluck999
我的GM版本是7.00，这与版本没关系，问题可能出在您所选择的文件不对，出错的英文提示也是如此报错的，请看这里：
http://www.doyouhike.net/forum/threaded_show.cgi?tid=144782&pid=2240461
http://www.doyouhike.net/forum/threaded_show.cgi?tid=144782&pid=2242664
http://www.doyouhike.net/forum/threaded_show.cgi?tid=144782&pid=2243805
文件的格式是：tif.gz，而非.L1G.gz，相信您的问题能得到解决，不好意思，代赵G回答一下。仔细阅读前面所有的跟贴，相信您的地图会越做越好:)

Avatar
jacky918 • 2006-10-25 19:24

添加完国家基础地理信息文件后，整幅图的底色改变了，什么原因，请指教。

Avatar
八角星 jacky918 • 2006-10-26 13:13

4月份做的一幅图，与你的情况一样，后来我怀疑是这个载入的文件有问题，你如果不载入时，一切都是正常的。
http://file.doyouhike.net/data/gallery/2006/04/12/8/889287c773a75568_b.jpg

Avatar
眼-睛 • 2006-11-23 04:59

实在是好帖啊！！！:P

地图地图软件网上找了个8.0的下载了，用了半个小时左右就基本学会制作等高线地图.....:D

非常非常感谢烟头同志！！:)

Avatar
白马 眼-睛 • 2006-11-23 10:33

眼睛真聪明啊，看过你的精华贴和其他的一些贴子，都写得很好:)。很多人，比如我，很久，大约数月后才学会，我也很感谢赵版，曾悄悄在网上搜过他做的所有地图用于学习:I

Avatar
眼-睛 • 2006-11-24 01:01

惭愧！惭愧！
只是粗略懂了点而已......:P
继续学习中.....8D

Avatar
沫鱼 • 2006-12-19 14:23

赵烟侠 wrote:
以下是全国SRTM3数据，一共2G。

文件编号索引：

[img]2005/07/17/2256537-index-embed.jpg[/img]

这些链接现在都无法下载，怎么回事啊？有没有其他下载途径？请告知，谢谢。

Avatar
眼睛 • 2006-12-20 01:12

我都是在这儿慢慢的找的：到 http://glcfapp.umiacs.umd.edu:8080/esdi/search.jsp

Avatar
沫鱼 • 2006-12-24 12:24

现在还有个问题：
就是如何在Global Mapper和OziExplorer中导入.names的地名数据库文件？别人好像是可以在OziExplorer中直接导入的，我试了，但是还是找不到门路，只能在这里求助高人了，具体怎么做？
谢谢

Avatar
赵烟侠 OP 沫鱼 • 2006-12-25 04:46

Ozi菜单->选项->名称搜索->载入->转换为Point。

Avatar
白马 海龙王+ • 2007-03-09 01:43

如果你E文够好，可以查看OZI官方网站：
http://www.oziexplorer.com/
或者通过百度和古歌在互联网上搜索，相信一定能找到你想要的答案，并且会有意外的收获，互联网是个非常好的老师。
或者你在深圳，可以联系我，本周日下午1：00我会和两位朋友交流Global Mapper和OZI的使用。

我现在上网不方便，手头上也没有OZI软件，无法给你作截图的操作。简单地说，你必须先调入一幅你需要的map地图，可能你手头上没有相关的map图，小胖熊的FTP上有，或者你自己校准一幅map图。

Avatar
酱铺 • 2006-12-27 16:37

请教一个问题。。

国家基础地理信息系统的地名数据采用的坐标系和SRTM3数据的坐标系
是一致的吗。

如果不一致，如何换算？

Avatar
赵烟侠 OP 酱铺 • 2006-12-28 01:34

Global Mapper可以兼容大部分坐标格式，都载入就可以了，不需要手工换算。

Avatar
金狮王 • 2006-12-28 18:00

赵大侠，在你给出的EMT+下载地址，可以搜索到有关文件，但好像已经无法下载？
试着使用你给的FLASHGET 列表，也是一样，无法下载！

不知道别人是这样么？还是我下载方式错了？

这是我使用的URL例子:ftp://ftp.glcf.umiacs.umd.edu/glcf/Landsat/WRS2/p119/r038/p119r038_7x20010726.ETM-EarthSat-Orthorectified/p119r038_7p20010726_z51_nn80.tif.gz

Avatar
赵烟侠 OP 金狮王 • 2006-12-29 02:34

台湾地震受损海缆彻底修复至少需10天 http://news.sina.com.cn/c/2006-12-29/030810885794s.shtml

Avatar
铁钉 • 2007-01-04 14:41

能说说其中的奥妙吗?
是不是高精度等高线数据是国外提供的?
国内没有这么好的事吧?

Avatar
蜜蜂咖啡扎西 • 2007-01-31 07:42

请问赵烟侠
我在做康定附近地图时发现田海子和贡嘎山有很多SRTM数据缺失？（有很多空白的地方）导致等高线图无法完成。请问怎么解决？

Avatar
赵烟侠 OP 蜜蜂咖啡扎西 • 2007-02-02 15:40

用GTOPO30数据填补。

Avatar
Dyson(丁丁) 赵烟侠 • 2007-07-01 23:37

昨天从三尖回来，把GPS航程一同加到地形示意图里，不过如何将经纬度方格图加进去呢？

Avatar
猪的来 Dyson(丁丁) • 2007-07-02 04:45

导出tiff格式到ozi，在ozi中添加。

Avatar
清凉 • 2007-09-06 06:07

图片没正常显示:(

Avatar
马儿菲菲 • 2007-09-08 12:33

看到图了xx(xx(xx(

Avatar
蒙童 • 2007-10-18 09:29

受教了！

Avatar
goodmoon • 2007-11-07 02:22

我需要“中国地名数据 china.name ”，哪位好心人提供下载，谢谢！

Avatar
傻哥 goodmoon • 2007-12-26 04:12

旧的我有，40多兆，word文件。但我在网上看（搜狗地图），多了好多地标啊，哪里有新数据？
