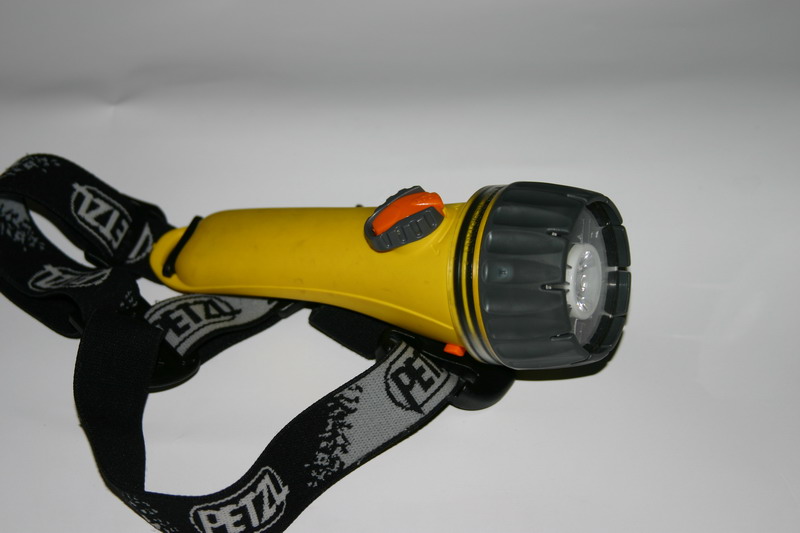

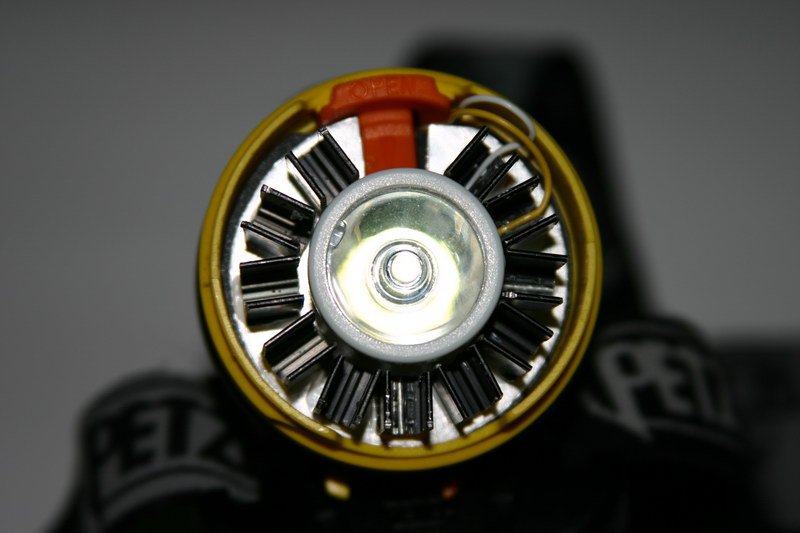

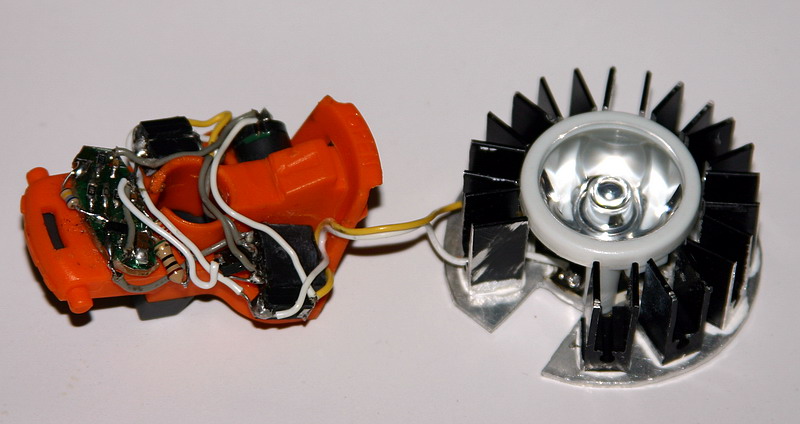

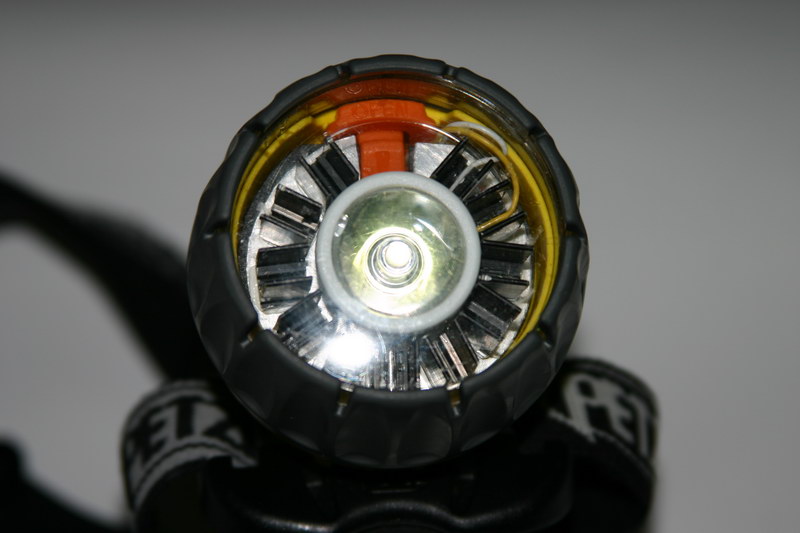

自己DIY的4AA电池 2.5W LED户外头灯。 此款4AA 2.5W LED头灯是用PETZL头灯改装来的，保持了此款头灯70米的防水性。用韩国2.5W LED，标称102流明亮度。采用开关电源稳压，意味着电池从新到用完电前，头灯亮度始终都保持不变。实测开关电源效高达90%。
2
3
4
5
6
说明一下：
1 IC为R1224N102G-TR-FA，此IC常用在开关电源板上，此IC的最低供电电压为2.0V，供电电压宽广。下一步可以考虑使用两节AA电池升压驱动3W LED。如果买不到这种IC，可以购买功能相近的IC。
2 整流用的快速开关二极管型号为RB500V，对此二极管的要求是正向压降必须低，否则电源的效率低，用万用表二极管档量压降，最好在0.13伏以下。
3 调节R3和R4的阻值，改变LED两端的电压，使发光管的功率约等于其最大功率。
电路的数值是针对韩国2.5W LED调整的，LED供电电压大约为3.625伏。韩国2.5W LED实测是可以用恒压供电的，用恒压供电时，实测LED冷和热时电流变化不大。实测电池电压在4.0伏以上时都可以正常工作。
但LS LED实测不允许用恒压供电，如果用恒压供电，LED冷和热时电流变化很大，必须用恒流供电。
如果要改成纯粹的恒流供电，可保证LED冷和热时电流恒定。可以在LED对地间加一个小阻值的取样电阻（R1），同时R2改为0欧，R3,R4断开，以取得电压反馈到IC的第3脚，但此IC的第3脚（反馈）要求是1伏电压，如果以LED 700毫安电流计算，取样电阻需要1.4欧，才能取到1伏电压。这个电阻会降低电源的效率，如果用1.4欧，这个电阻上会消耗0.70X1.4=0.98W的功率，显然不可取。
这时建议采用恒压和恒流兼顾的电路，以保证LED冷和热时电流恒定，并兼顾效率。如R1用0.33欧电阻，R2用8.2K，调整,R3,R4的阻值，使LED功率达标。R1越大，LED冷和热时电流越恒定，但效率越低。实测0.33欧时基本可以满足需求。
顶好的同志，高深的学问。我不是搞电子的，觉得这个太厉害了，头两张像怪兽的眼睛，佩服这些会点子的同志，佩服佩服。

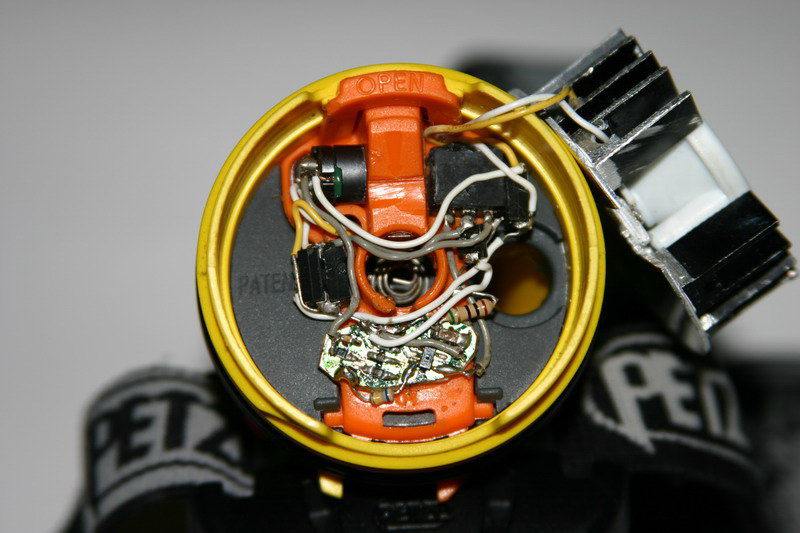

另外，那个散热的真的行麽？试过了嘛？
用pl改 有米
这个PETZL只不过100多元，很便宜的那种。把它的灯泡换成MAG 4D CELL后，居然把反光碗给烧变形了，郁闷。
散热应该没问题吧。
关键是这种4AA的2.5W LED开关电源头灯好像根本没见有卖，要不也不用费事DIY了。
PETZL MYO XP头灯评价很差，不够亮，功率据认为只有1W左右。
1W的亮度可以了，再高也没有用啊，因为束形放射，面积不大啊
其实我觉得用LS的1W LED就可以了，用型号:RXOHW的就可以了，1W的在最好电能的时候可以达到国产3W的水平，而电流的消耗确是少了一半，也就是说使用时间增加了不少，而且如果是用3节干电池的情况下，用AMC7135 大功率LED恒流驱动集成块来恒流是最好的，无需外围其他元件，而7135的体积跟一颗米粒的体积差不多的。所以很方便的可以改装在头灯、高功率的LED电筒里面，而且，还可以改装一下头灯的电池，一般一些头灯或者手电都是用3节7号电池用一个筒形的塑料接在一起的，根据其体积和长度，可以用18490的锂电池改装，所谓18490锂电池就是直径18mm，长度49mm，在直径上当节18490的电池直径就差3节7号电池的直径5mm左右，可以在外面加点纸皮就可以了，而长度上18490也差7号电池5MM左右，而手电的底部一般都有弹簧，直接使用或者自己多加个弹簧就OK了，而当节18490的电池是1400毫安，大于3号电池的700毫安。上述改装我都实践过，可行。至于锂电池的充电器，完全可以用平时我们使用的那种10元左右的蛋充来充电，呵呵。
AMC7135不是开关稳压，是线性稳压，效率很低的，电池很快耗完。

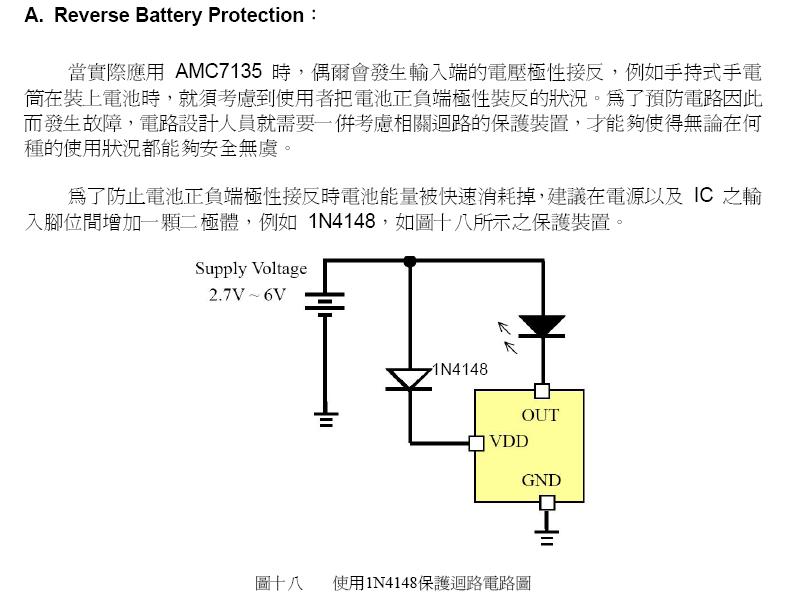

加这个IN4148二极体，算算看，要多消耗掉700MA*0.6V=0.42W的电力，同样效率降低。
规格180ma的电流，如果长期在“极限350ma”下用，恐怕没多久就会坏了。而且也不能驱动3w的led。
还要定制电压？只买几块玩的话，ic厂肯定不会给定制电压的。

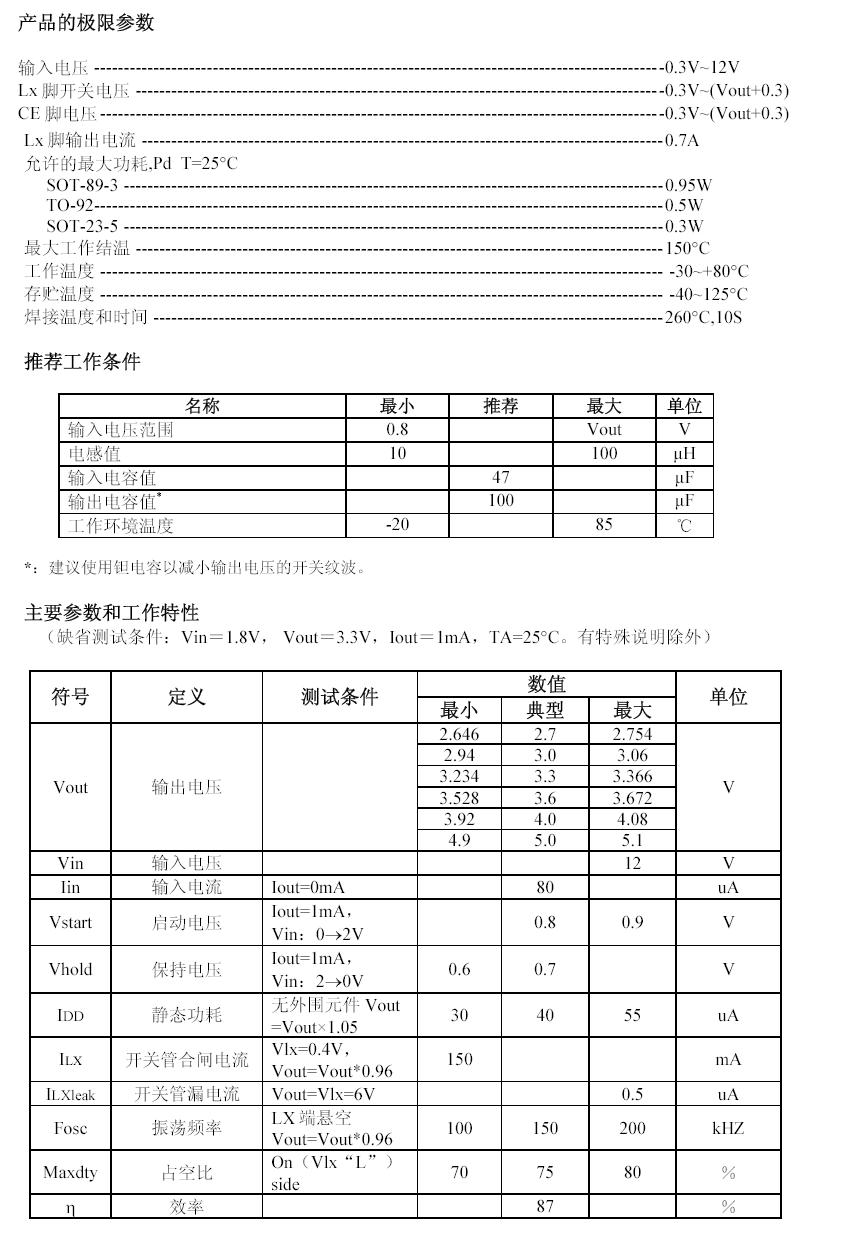

楼主可能是误解我的意思了，我说的是“在输入1.5V时输出电流可达180MA ”，而我们平时使用3节7号电池就是4.2V了，应该可以基本达到供3w的LED的电流。至于所谓定制，就是说这种型号的IC有两种输出电压规格，同样的封装，有输出3.3V和输出5V的，是不同型号。
虽然看不太懂，但支持这类行动
。
又：18490锂电池是不是电子市场那有卖的十多块的那种？如果不是，那电子市场卖的十多块的那种锂电池是否真的？可靠吗？
有了解的筒子说说
18490锂离子电池，电子市场差不多是10多块。
使用锂电池是很好的想法，最好是使用锂聚合物电池，安全性更高些。
使用锂电池最重要的就是安全，一定要加保护电路，限制电池的过充电和过放电。一般商品锂电池都把保护电路做到电池内部。电子市场出售的18490、18650等裸电芯是不带保护电路的，一般的充电器也是不带保护电路的，直接充电会很危险，锂离子电池的爆炸能量相当惊人。
非绝顶高手，建议不要DIY此类锂离子电池。保护电路不是说做就可以做好了，各位看一看相关的手机电池充电时爆炸伤人的事故就可知一二，都是因为保护电路没做或做得不好引起的。
没有那么恐怖的了，至于裸体的18490、18650锂电池，我们可以找一些旧的手机锂电池，把旧电池拆开，会看到里面有块很小的锂电池保护板，把它拆出来就可以用了，或者到一些网站去买那些拆机的，不贵，3.6V保护板的大概4、5块左右。而这么小的锂电池保护板完全可以放到我们平时用是诸如飞毛腿等之类的手机蛋充里面去。
好了，如果各位感兴趣，我国庆驴行回来后写一篇关于电池DIY方面的心得给各位看看。

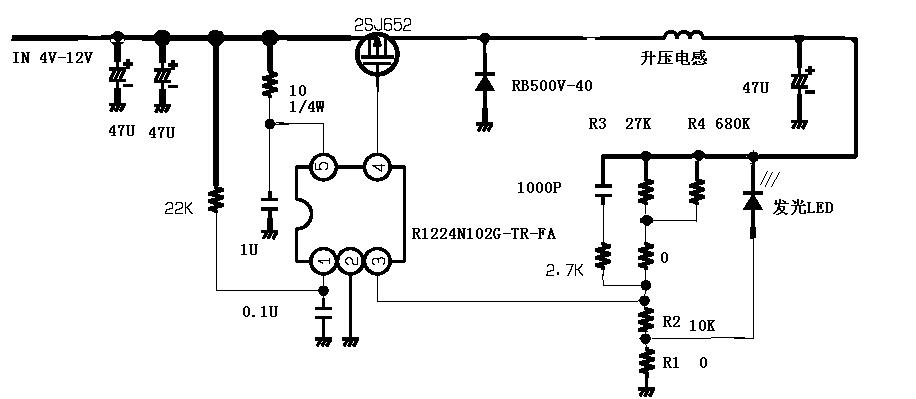

这个是电路图，上面的是说明。
弓虽!!!

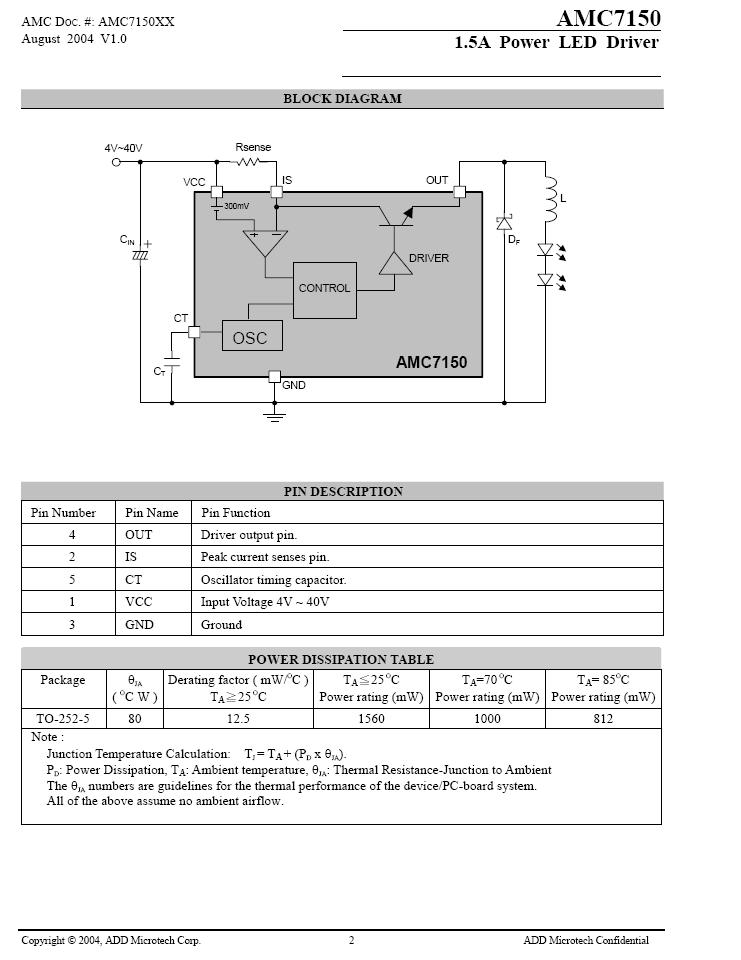

另外对于需要电流大一些的LED提供恒流驱动，还有AMC7150，它提供的电流最大是1.5A，比7135大多了，但是要提供一些外围的元件。
AMC7150输出电压不适合，不能驱动一支3W的LED
对于Lin电池的使用，既要注意充电的保护，也要注意放电的保护。
一个很简单的方法是在市场上购买一个充放电保护电路板，也可以购买旧电池拆机使用。
有条件的可以自己做一块PCB，使他刚好适合自己的头灯空间。
如果大家感兴趣的人比较多的话，不妨大家可以开发一个专用于头灯DIY改装的PCB电路板。

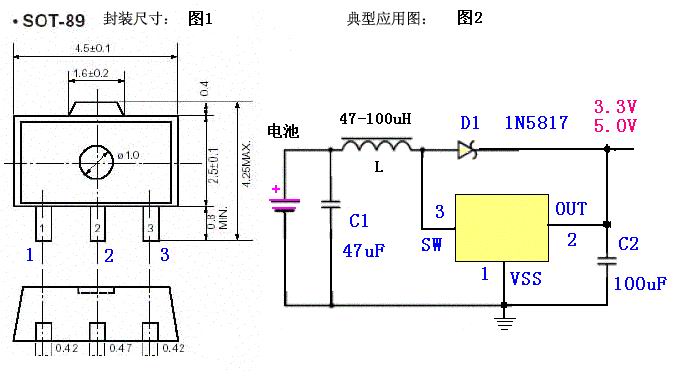

这几天找厂家要了几个3.3V的DC to DC 升压芯片，换掉了我的原来的1W头等电路（原使用5V输出的，耗电很大），测试电压还是有一点高，如果降到2.9V刚好合适。还需要继续改进（增加限流电路）。
但是已经很不错了。
感觉还是用恒流电路比较好，DC to DC升压不太好用，发热大，时间短。这次国庆驴行5天的感受。
马马虎虎写一点吧，希望对喜欢DIY电筒的驴友有用。
对象：使用3节7号电池的LED头灯或者LED手电（其他型号的可以类推）
工具、元件：25W-50W的电烙铁一支、焊锡若干、18490锂电池一节，废旧手机电池（限锂电池）、手机电池蛋充或者座冲一个、万用表一个（可用可不用，看个人的水平）。

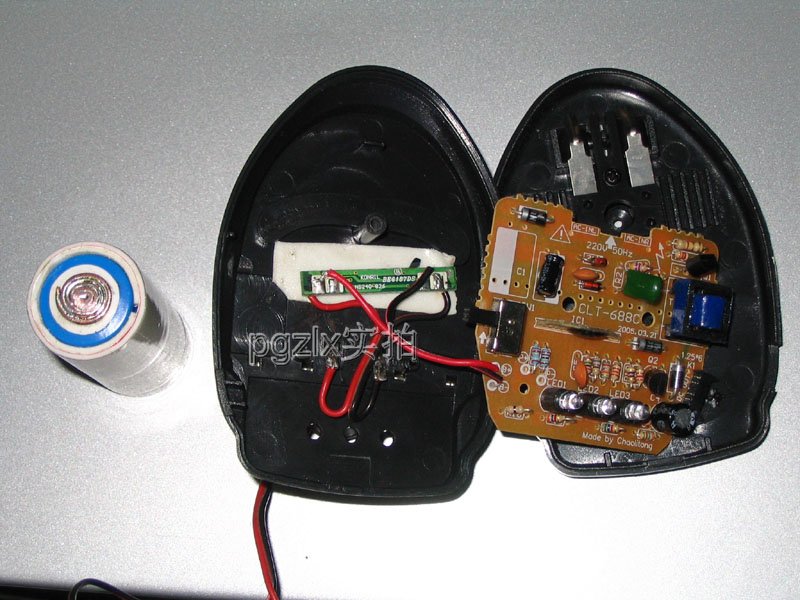

步骤：先拆开废旧的手机锂电池，把里面的电芯和保护板取出来，保护板是一个很小的电路板，这里要记住了，要标注好保护板接锂电池的正负极，做个标记，然后剪掉锂电池，留下保护板。一般手机电池的的保护板输入有3个或者4个触点，有四个触点的，左右两边最旁边的是正极和负极，中间的两个一般是手机检查电量或者温度用的，不用理会，有3个触点的，也是使用左右两个触点，中间的不用管它。下面是事情基本上是依照葫芦画瓢了。由于头灯或者电筒的空间不是很到，我们就没有必要将锂电池保护板放在里面了，下一步就是打开手机蛋充的内部或者座冲，将锂电池保护板固定好，看清楚手机蛋充的输出线路，用万用表测一下，标记好正负极，然后用导线将手机蛋充的输出正负极分别接到保护板的正负极，即正极接正极，负极接负极。然后再用两根导线再将保护板输出的正负极接到锂电池的正负极，也是相互对应。到这里，就基本完工了，由于有了完善的充电保护线路，锂电池在充满电之后就会停止充电，也就是说到4.2V的时候就停充了，而且，由于锂电池在减小体积和重量的同时容量增大许多，就我使用的18490电池来说，18mm X49mm 的锂电池容量是1400，而3节7号电池的容量才是700毫安左右。
