无名DIY的刹车感应器

老工学生 · 2005-11-20 07:50

几星期过后了,有一天在家整理抽屉的东西,几支小小的玻璃管出现在我的眼前,那是一种可以当作继电器用的干簧管.把它搞到车车上做感应器应该可以吧?心里在想......

老工学生 · 2005-11-20 08:05

废话少说.

当然还要懂点电工知识咯,具体的线路就不说了,很简单一看就知到的啦.

干簧管的外壳一般是一根密封的玻璃管，在玻璃管中装有两个铁质的弹性簧片电板，玻璃管中还灌有一种叫金属铑的惰性气体。在平时玻璃管中的两个簧片是分开的，当有磁性物质靠近玻璃管时在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，使两个引脚所接的电路连通。外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开，在实际运用中，通常使用永久磁铁在控制这两根金属片的接通与否，所以又被称为“磁控管”。

主要材料: 干簧管 1支

                   小磁铁 1块

                   热缩管 大小各1段

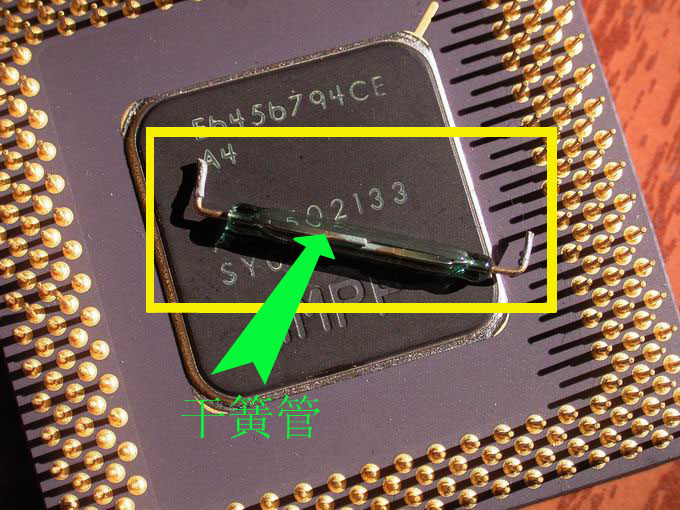

先上个干簧管的PP

老工学生 · 2005-11-20 08:27

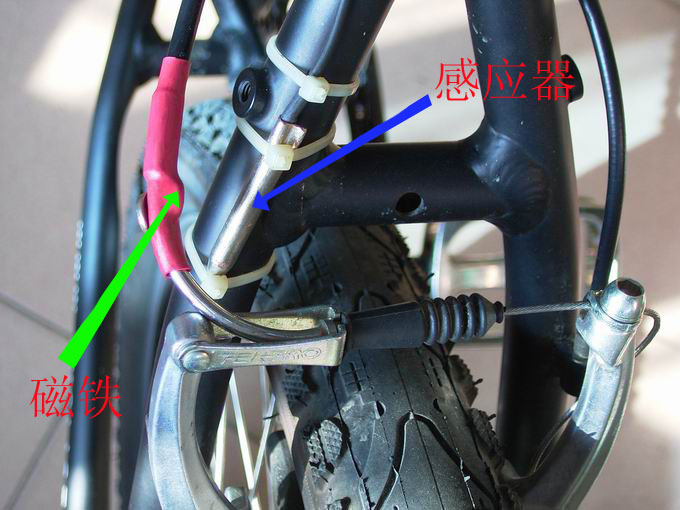

装在车上的感应器的样子,刹车绳上用热缩管绑着一块小磁铁,感应器两端焊上导线埋在金属管里以得到保护绑在车架的后支撑管上.当刹车时刹车绳会向车架靠近(小磁铁靠近感应器时在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，使两个引脚所接的电路连通. 外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了.)

实际上的安装情况:

老工学生 · 2005-11-20 08:29

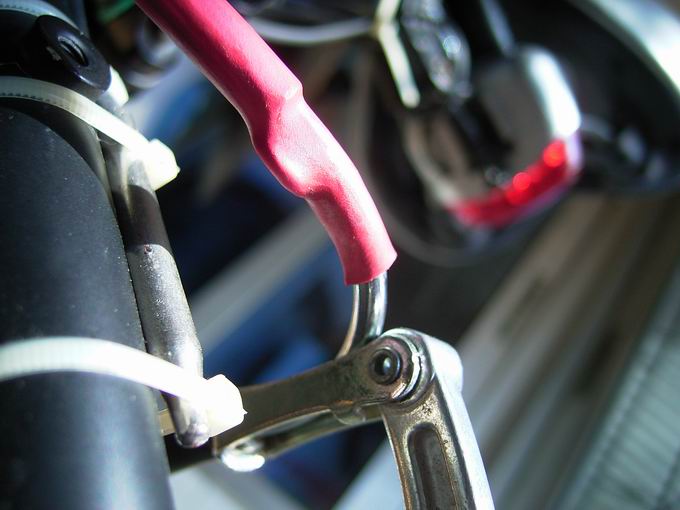

放大一点

老工学生 · 2005-11-20 08:30

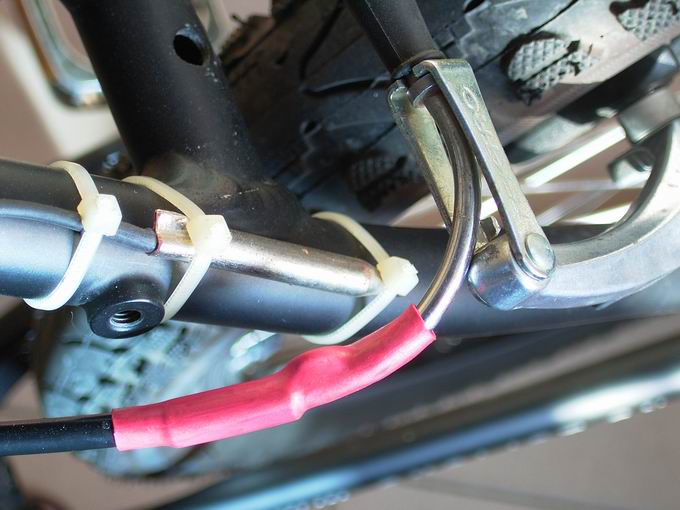

另一角度看

老工学生 · 2005-11-20 08:44

做工比较粗糙,将就用吧.

干簧管特点及应用：
一、特点：
干式舌簧管结构紧凑、重量小，能够安装在极度有限的空间，极适合用于微型化设备。
干式舌簧管的开关元器件被气密式密封于一惰性气体气氛中，永远不会与外界环境接触，工作寿命长。
干式舌簧管没有采用滑动元件，所以不会出现在所有金属降级有关的金属疲劳现象，确保实际上无极限的机械使用寿命。
二、应用：
磁簧开关在手机、程控交换机、复印机、洗衣机、电冰箱、照相机、消毒碗柜、门磁、电磁继电器、电子衡器、液位计、煤气表、水表中等等都得到了很好的应用。
该干簧管由一对由磁性材料制造的弹性磁簧组成，磁簧密封于充有惰性气体的玻璃管中，磁簧端面互叠，但留有一条细间隙。磁簧端面触点镀有一层贵金属，使开关具有稳定的特性和延长使用寿命。

老工学生 · 2005-11-20 10:43

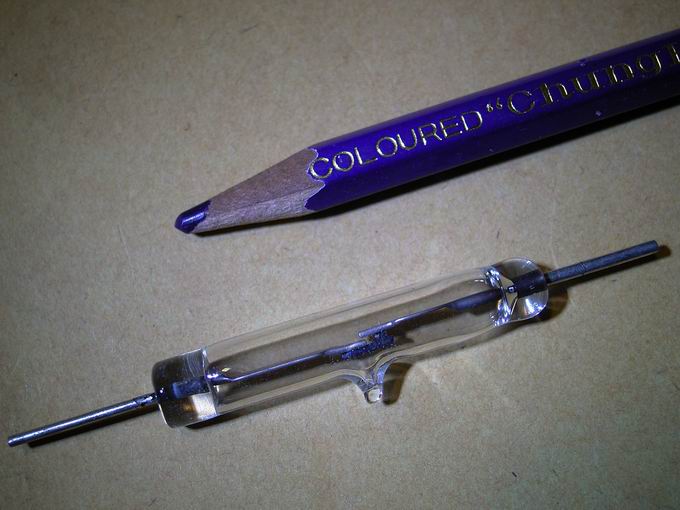

这是一种大电流的干簧管

老工学生 · 2005-11-22 11:17

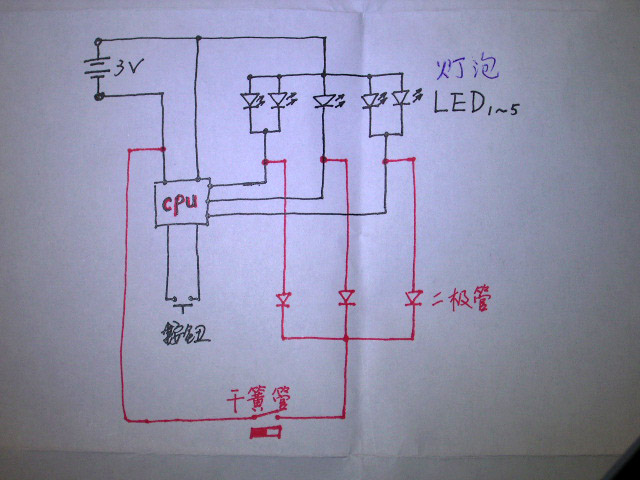

      这是尾灯改装有刹车功能的实际线路图,这样改的好处是不会改变原有所有功能.一般行车时是把尾灯调成闪烁式的,当刹车时就变成长亮,就算白天不开尾灯刹车功能仍然有效(红色为改装部分)
