先来张整体内部图

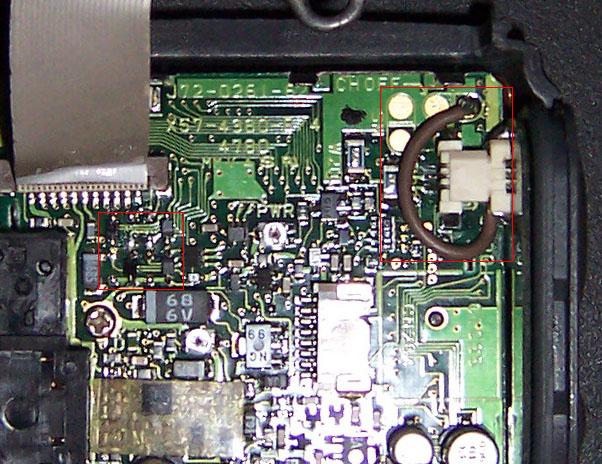

局部放大： 左边红色方框部分就是修改400－470收发的8只二极管， 修改之后的排列：
CN203 1 2 3 4 5 6 7 8
1001 0101
由于只是调整二极管的位置，二极管的总数没有变化，所以直接挪动原来机器里面的二极管即可，需要注意的是：第一排和第二排二极管的安装方向是反的。
右边的方框是增加CH OFF的跳线，傻哥有描述：http://www.doyouhike.net/forum/143756,0,0,1.html 不再重复。
还有补充一下.
国产机进口机.
高低端的扩频\二极管排列都是不一样的.
排列的不同频差挺远的.
我扩过一个上了560段了,只是无法发射.
局部放大：
左边红色方框部分就是修改400－470收发的8只二极管，
修改之后的排列：
CN203
1 2 3 4
5 6 7 8
1001
0101
由于只是调整二极管的位置，二极管的总数没有变化，所以直接挪动原来机器里面的二极管即可，需要注意的是：第一排和第二排二极管的安装方向是反的。
右边的方框是增加CH OFF的跳线，傻哥有描述：http://www.doyouhike.net/forum/143756,0,0,1.html
不再重复。
还有补充一下.
国产机进口机.
高低端的扩频\二极管排列都是不一样的.
排列的不同频差挺远的.
我扩过一个上了560段了,只是无法发射.
