前言：
因为已经无数次看到同行队员在路上发生水袋漏水的意外。去年船底顶穿越14人中，约5人带了水袋，2人水袋发生泄漏。0～10度的天气，一个队友因为水袋嘴漏水，把自己的抓绒衣浸湿一大块，脱又不能脱，只有硬抗着用体温烤干。另外两个晚上在帐篷里乱来，水袋质量又不过关……
艰苦线路上，弄湿装备事小，损失补给麻烦就大了。俺自制的这款饮水装置，自03年开始一直沿用至今，未发生一次泄漏破损，或其它意外故障，是俺登山穿越强有力的装备保障。后来路路续续帮身边山友做了一些，到现在已经做了无数套了，再后来居然有家伙拿坏了的水袋让俺帮修理，晕！
现将材料，制作方法公布一下，以后熟人需要的就不要再来麻烦守望深蓝叻。
优点：
a. 全部采用工业级气动元件，耐磨损耐腐蚀，气密性、长期稳定性非普通民用产品可比。部件接口处可承受1.5Mpa压强。
b. 结构简单，维护方便。装过饮料牛奶等难以清洗的瓶体可以直接抛弃。
c. 取材广泛，成本低廉（5元以内）。
材料：
普及版
a． 外径8mm，壁厚1.5mm，长1.2M透明PU气管，最好选用进口品牌。（深圳赛格或华强市场柜台有售）
b． 内径8mm，快速直通接头1个。（深圳赛格或华强市场柜台有售）
c． 1.5L饮料瓶一支（最好选用统一或康师傅的，因为瓶盖内侧有密封胶垫）
d． 10cm细尼龙绳，一枚小快挂。
Ultra版额外材料

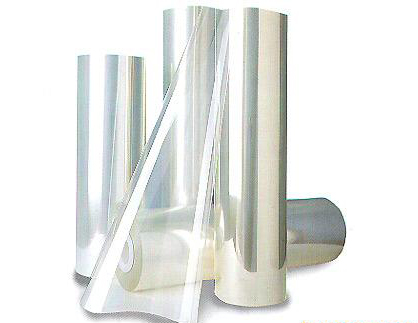

e． PU薄膜或柔韧的塑料薄膜，防水硅胶或树脂。
工具：
a． 文具刀，直径7mm改锥或金属棒
b． 火源
守望深蓝
·
2007-01-28 06:14
原理图及说明：
a. 普及版
快速接头内部有环状锯齿扣片，气管插入之后将被扣锁住，无论多大外力都难以将气管拔出，因此能保持良好的密封状态。拔除接头时，只有压下末端蓝色扣帽，内部扣片才会错位松开，气管才能从接头中脱出。

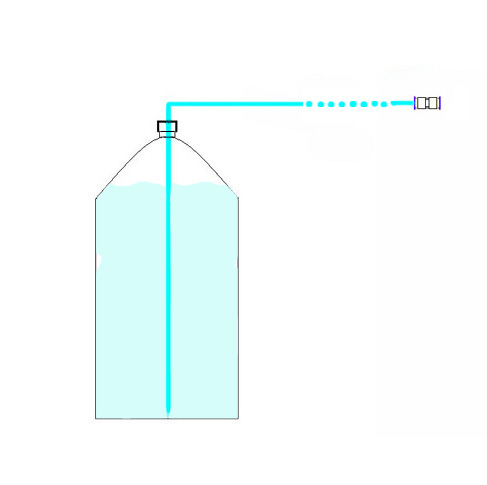

原理图

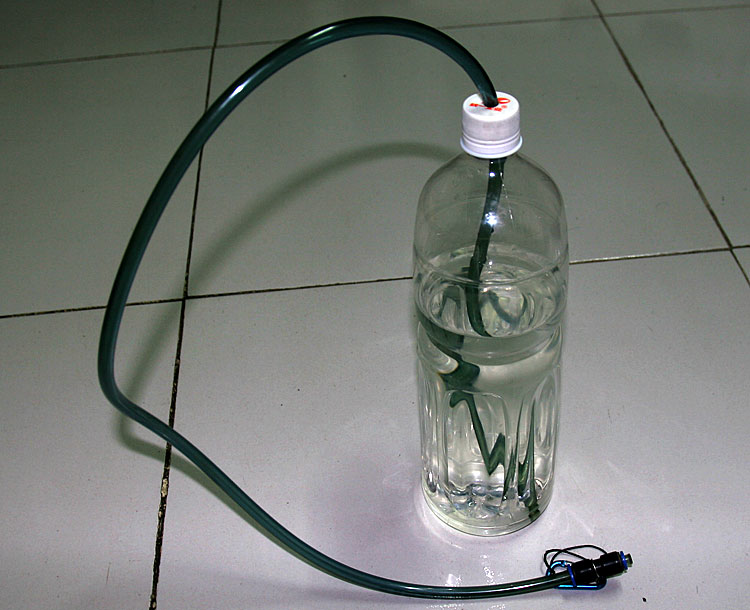

实物样品图
守望深蓝
·
2007-01-28 06:14
b. Ultra版
当吸B瓶饮料时，B瓶内与A瓶产生的压差，将使A瓶内饮料经气管由B瓶顶部流出，沿冰块表面流入瓶底，同时被冷却。B瓶外部包裹隔热材料后，可连续10小时以上提供低温饮料，可以对抗高温闷热天候下艰苦的穿越线路。A瓶盖上还装有一个自加工的简易单向导气阀门，减小负压促进A瓶内饮料快速流入B瓶。
原理图

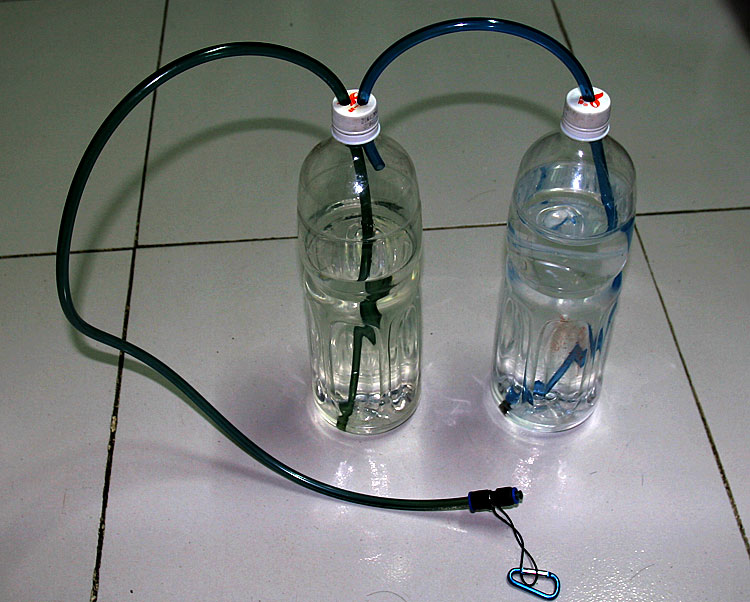

实物样品图
守望深蓝
·
2007-01-28 06:15
制作方法及要点：

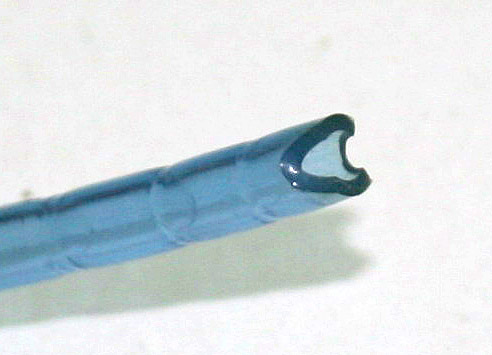

1． 将PU管一头切成契状，避免使用时吸附在瓶壁上。另一头切削平整，在火源上烘烤，材料熔融之后表面应力使切削处变得光滑圆润，有利于与快速接头配合时保持良好的气密性。注意不要直接置于火中烧烤而导致烧焦碳化。
2． 取一段约2.5cm长的PU管，在火源上将其末端烘烤熔融，直至其末端自然熔合封闭，然后插到快速接头里，将其一端封闭。
3． 用烤红的改锥在饮料瓶盖上穿孔。工艺要求：孔壁必须光滑圆润，形状规则的正圆形，直径不大于7mm为宜，再将PU导管削成契状的一头挤入圆孔。PU材料有较大弹性，因此能达到紧密配合的目的。

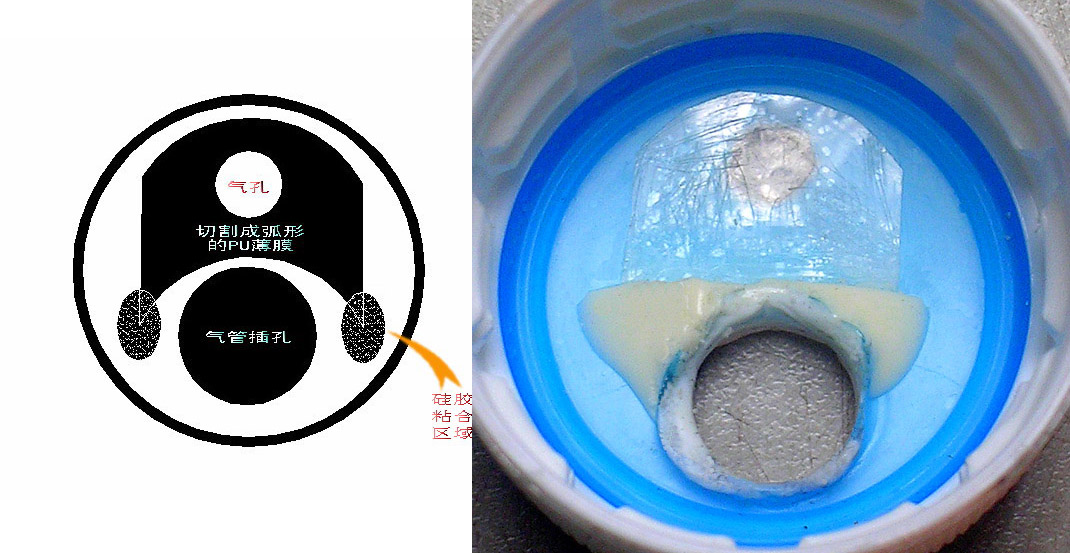

4． Ultra版的B瓶盖需要在较小面积上穿2个圆孔，注意避免穿孔靠近瓶盖边缘密封圈，否则将破坏气密性。A瓶盖上除插气管圆孔外，还需用刀切一个5mm左右的圆孔用作气阀。气阀所用薄膜的柔韧性直接影响气阀性能，以此尽量将其加工成U型，然后按照图示用硅胶将薄膜两端粘贴在瓶盖内侧。

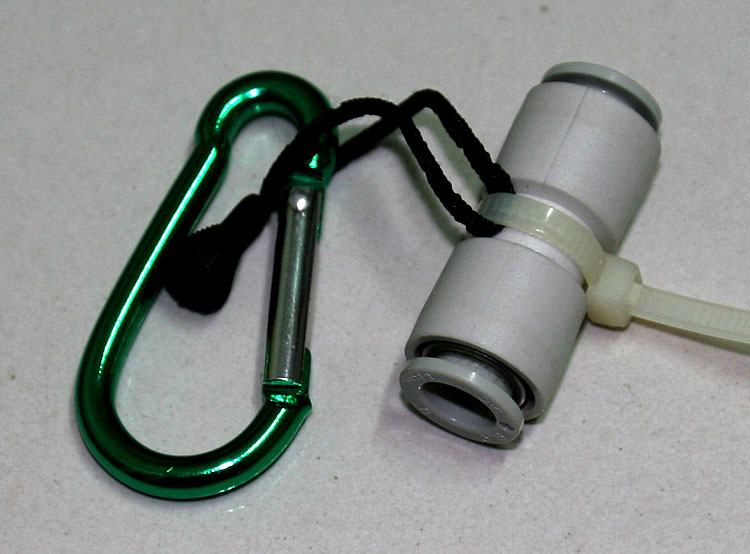

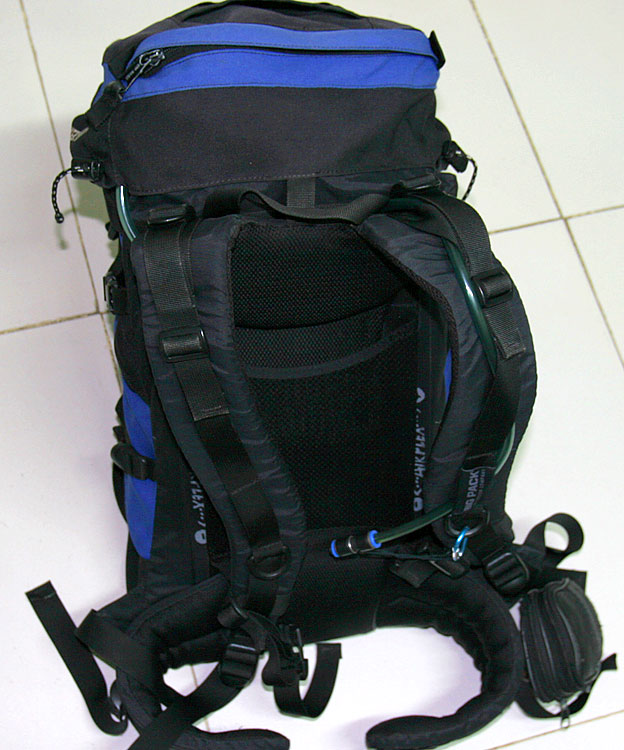

5． 用细尼龙绳系住接头，用快挂挂在背包肩带上，行进途中饮水时不易丢失。
守望深蓝
·
2007-01-28 06:15
用法及维护：
1． 装包时瓶体竖放，尽量不倒置。
2． 普及版在使用时，连续吸取饮料将导致瓶内产生负压，每次用完后只需让空气自然回灌入瓶内即可
3． Ultra版B瓶结冰后横放几小时，冰块侧边溶解出缝隙，便于水管插到瓶底。
4． 为防止饮料残留在管内而引起发霉，每次使用完用清水将管内饮料冲洗干净。清除管内霉斑，可将纸巾卷成柱状塞入管内，然后用铁丝贯穿其穿过整条水管，反复几次即可清理。
守望深蓝
·
2007-01-29 14:31
to 鸡肚皮
如果是我上面说普及版，则不用钻孔，否则反而在倒置时有漏水的隐患。
吸不出饮料有2个原因：
1. 选用的饮料瓶壳体较硬（如1.5L的统一、康师傅），吸饮料过程中，瓶内饮料逐渐减少引起负压，这时只要松开管嘴2秒，让空气自然回流到瓶里，瓶内气压与大气压平衡后就没有这个问题了。或者你直接往瓶子里吹起，饮料会从管子里喷出来......（使用与维护中提到过）
2.插入瓶内的一头水管，末端应该切削成“契状”，避免在使用时，管口吸附在瓶壁上阻流。（制作方法及要点中提到过）
实际达到的气密性效果嘛，只有在用的人才知道，至少我还没有听他们说有泄漏的问题。我自己做出来的，装满饮料后横放在地上，站个人上去也没漏
关键是加工工艺能不能达到上述要求。
基于工业制造领域一般性常识，我们一般认为一些部件的性能指标要求是： 军用级>工业级>民用级，
制作方法及要点： 1． 将PU管一头切成契状，避免使用时吸附在瓶壁上。另一头切削平整，在火源上烘烤，材料熔融之后表面应力使切削处变得光滑圆润，有利于与快速接头配合时保持良好的气密性。注意不要直接置于火中烧烤而导致烧焦碳化。 2． 取一段约2…
制作方法及要点：
2． 取一段约2.5cm长的PU管，在火源上将其末端烘烤熔融，直至其末端自然熔合封闭，然后插到快速接头里，将其一端封闭。
请问这一步是起什么作用？
快速接头是直通，所以要把其中一头堵上。见第4贴最后一图。
另，瓶子用了2次直接扔掉换新的呗。
要用有个孔透过空气，否则很难吸出来
想问一下那个气孔怎么控制才比较理想呀?我看图片上的盖子外表很平滑,好象没有看出那个气孔开的位置和怎么在外部保护那"气垫"不被损坏.
在户外行走经常出现背包横放或侧倒情况,怎么保护气孔不被弄坏和保持良好透气以及漏水值得学习研究哦,当然，如果有类似仪表控制里的单向气动阀的结构,那就绝对没有问题了，只是价格就不太理想了;有机会看看楼主的DIY水袋学习学习.
厉害的想法，不过，不是说是水袋麽？
上个实物图看看嘛！水袋的实物图啊！
精彩的DIY教程，受教不少！
一直想買個水袋,,
可是看多很多次同行的人的水袋漏水,,
後來還是乖乖的用回水壺~~
"用烤红的改锥在饮料瓶盖上穿孔。工艺要求：孔壁必须光滑圆润，形状规则的正圆形，直径不大于7mm为宜，再将PU导管削成契状的一头挤入圆孔。PU材料有较大弹性，因此能达到紧密配合的目的。 "
对这样处理的耐操性表示怀疑.专业水袋(河马的不算在列了)的密封性能难道还不如"靠PU材料弹性达到的紧密"?
楼主提到的材料，我数月前就曾备齐，但是斟酌再三，还是放弃........
1、不能保证那些管子和接头的安全性，那些可是工业用品。
2、没能想好进气口的解决方案（能进气，又不能漏水，还要防尘）
3、饮水口的自锁闭方式没想通
4、花那么多精神所花的时间折换成金钱，够买好几个好水袋了
5、越来越不喜欢水袋了（受挤压会漏水、容易过量喝水、不知剩余水量，容易突然断水）
6、越来越觉得瓶子好用，就矿泉水瓶子就很好用
不过，依然为楼主的创造精神叫好、加油！
脉动瓶子最好，还能装热水
下次给俺带一套~~
气孔的问题是否可以做多一条通气管，与吸水管做法一样，这样就能做到连续喝水了。
送我一套玩玩
一个问题:工业的那些管子和接头,所用塑料不是食品级的,增塑剂等一些助剂
对人身体有影响.
其他都没问题.
我用的是水袋的管子,然后用饮料瓶2.5L,2L或者小的都可以,瓶口和水袋
管子是相配的.(大部分水袋管都可以),瓶子用脏了就换.
饮料瓶要注意把瓶盖下边那个密封环拿掉,不然拧不紧,会漏水.
有几个问题：
1、用矿泉水做容器水没了不会缩小，依然占地方，而且容器小了没意义，最少都要2L，想想2L的瓶子放背包里感觉如何？？？
2、当瓶子里的水少于1/3是吸起来比较费力，如果走到半S还要用力吸的话就惨了，而水袋没有这情况，因为它里面本身没有空气，而且是扁的，放背包里受压力，出水口在下方，咬住住水口，水就自然喷出来了，想不喝也不行，哈哈。。。
3、出水口的密封性受质疑，如果万一漏水就是灾难了，特别是冬天，首先受害的是睡袋和衣服。。。
4、现在的水袋价格已经不昂贵，便宜的3、40都与了，不值得去DIY。。。
水袋的盖子与这个的区别是水袋不用把空气抽回去补充瓶子空间，因为水袋会型变，所以那段管子里一直都有水，而用这个瓶子的话要么做个空气活门，要么管子里的水就被抽回去，喝的时候就要再吸出来一段，辛苦啊。。。
DIY精神不错，值得表扬。。。
看起来挺美，只是不知道工业材料安全性如何..
够实在,
但是不知道在佛山哪里有这些材料卖呢?
不错
非常实用的设计，鼓励！
有心有心
赞一个
买个鸭嘴兽水袋 打完折 也就100多
不錯的DIY﹐
主要安全性問題﹐有在網上看到一次性瓶子用久了可能會致癌...
