fivecats的自行车diy(更新Birdy后打裢贴)

fivecats · 2007-01-29 08:57

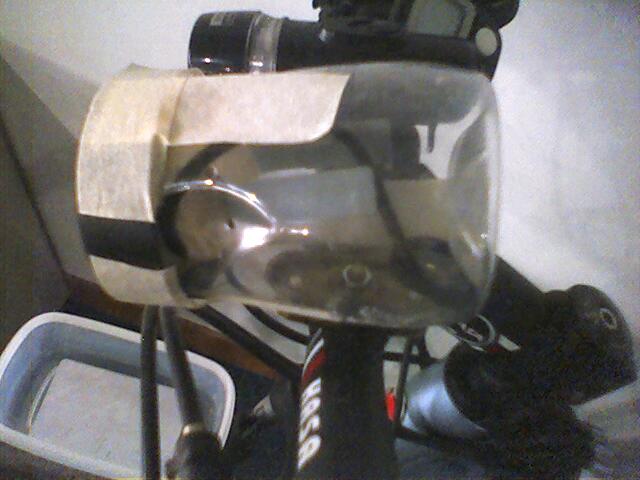

1. 3W超亮LED前灯

先上图:

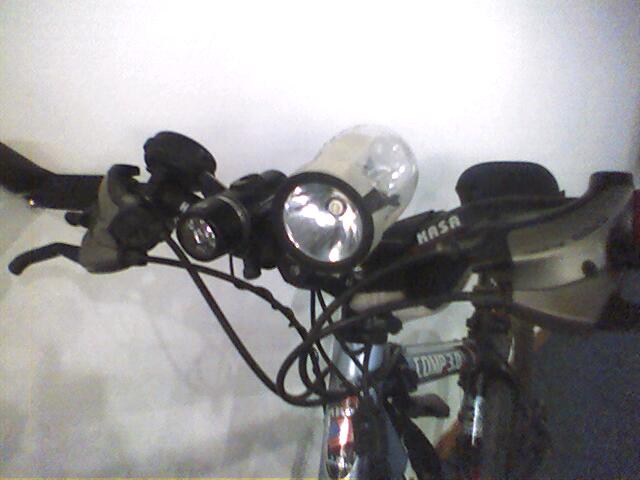

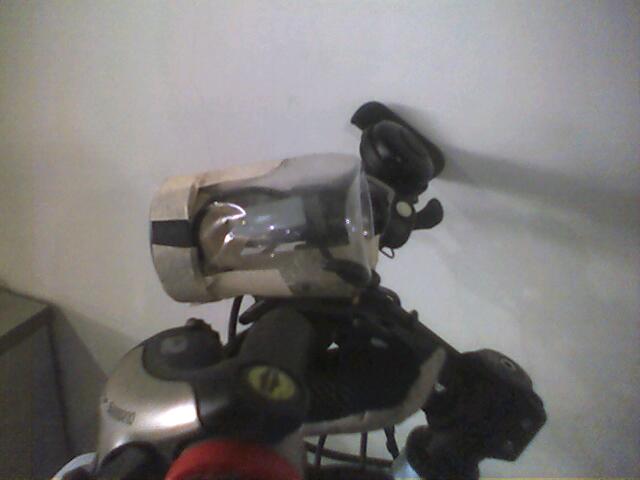

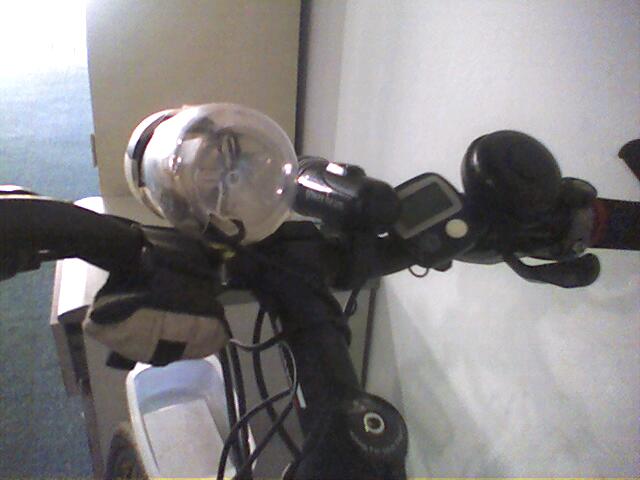

前侧视：

侧视：

后侧视：

底视：

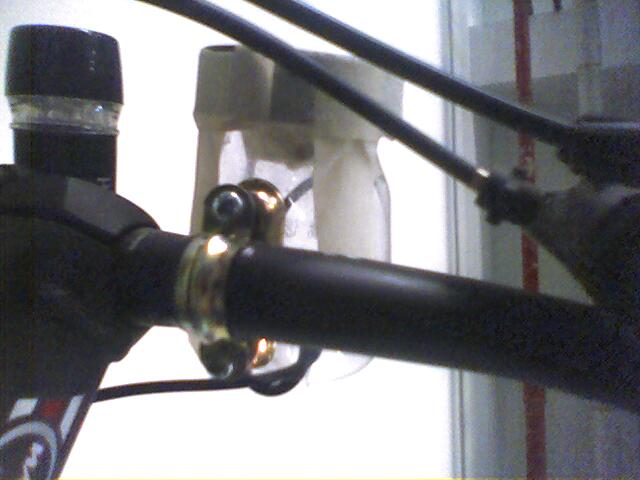

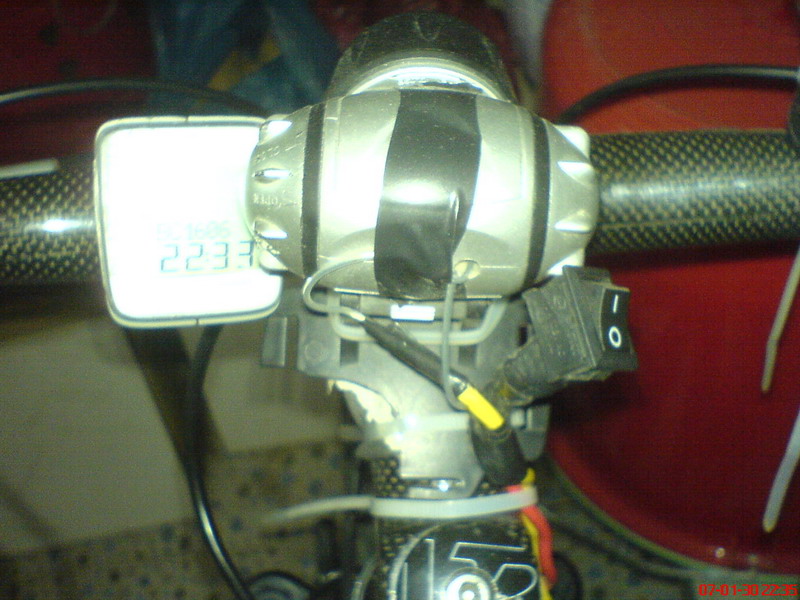

更加近点的细节：（请注意散热片）

fivecats · 2007-01-29 09:15

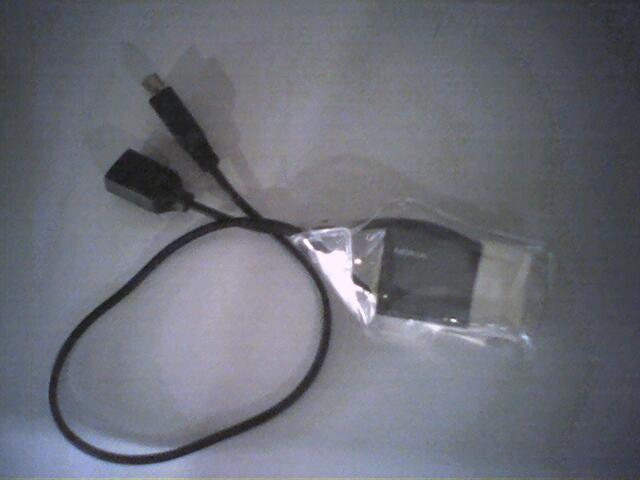

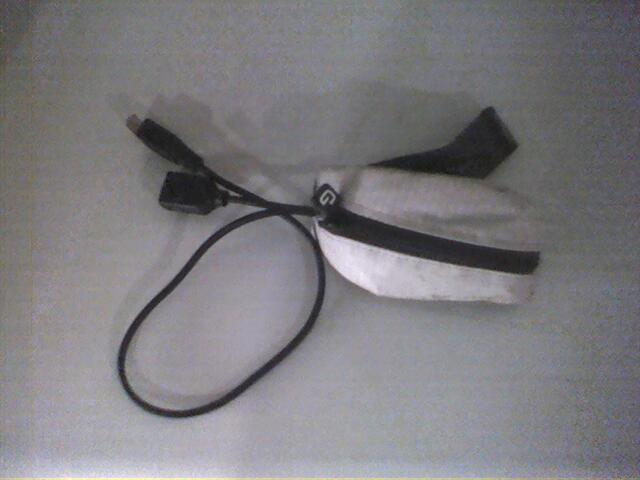

使用的电池包（BL-5C x 2），使用一个塑料袋子封口：

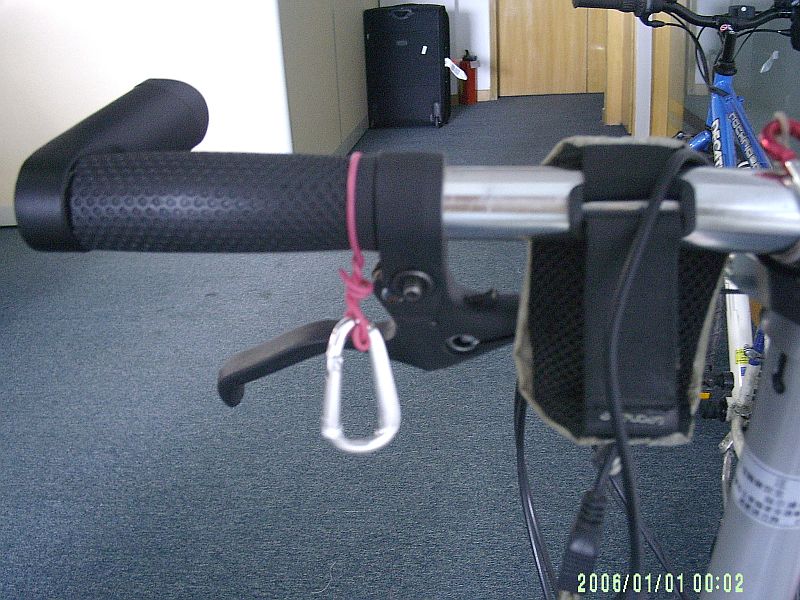

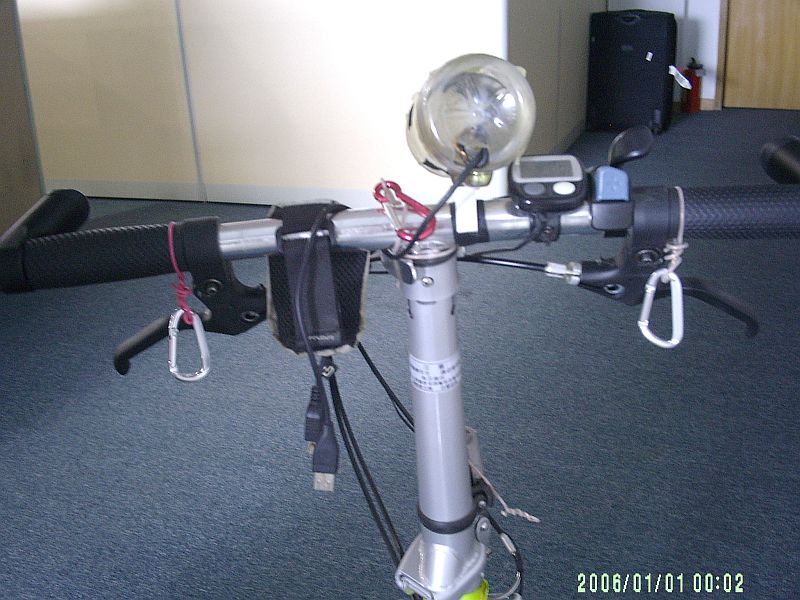

用一个手腕袋子装起来，装在横把上：

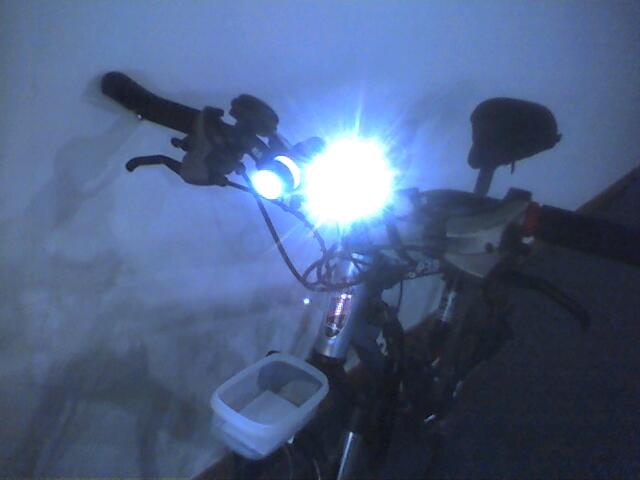

点亮的时候（旁边是市面上常见的使用4颗7号电池的灯）：

点亮的时候光环（范围很大，旁边的圆弧内都是有光区）：

fivecats · 2007-01-29 09:27

谢谢楼上2位的关注

To熊啤啤：晚上应该会去，呵呵。

下面向大家介绍下制作过程：

材料选择：
韩国产超亮3W LED。标称80流明，电压1.8~4V。用国产的也可以。华强或者
塞格电子市场可以买到；
喝完的矿泉水瓶子一个。我用的是屈臣士的蒸馏水瓶子；
地摊上买的使用2节1号电池的手电筒。可以选择灯头适当大些的；
挂窗帘的圆弧形环，另外找3个螺丝。2个用于固定圆弧形环到横把，1个用于固定
灯头；
Nokia BL-5C或者其他手机锂电池1个。输出电压3.7V，自带充电/放电保护电路。
想多用点时间的话可以搞2个。

制作方法：
把手电筒的灯头取下来，把里面的白炽灯取掉。把LED用绝热胶贴紧。用绝热胶
的好处是使用一段时间之后会有点粘。把矿泉水瓶子剪开，把灯头套上去。我
用的屈臣士的蒸馏水瓶子的特点是中间有点弯曲，这样往外翘可以勾到灯头。

从LED上焊接出2根线。从电池一端也焊接出2根线。我用的是USB线，一边接LED，
另外一边正好可以用于从电池接出来。电池用usb接口的好处是可以直接用USB口
充电。

焊接电池的时候千万注意极性，怕到时候接反了充电的时候发生危险。

价格计算：
20(3W LED) + 15(电池) + 1(usb线) + 0(矿泉水瓶子随处可以捡到) + 10(手腕包) + 4(螺丝和窗帘环)= 50

由于我所在公司6点半才下班，所以适用了当前市场上几乎所有的50元以下的灯。
这样diy出来的灯应该可以说是最亮最适合自行车适用的了。而且由于只有1个螺丝
固定灯头，使用的时候还可以适当旋转。灯头和电池分开，这样碰到颠簸的路也
不会伤到灯头。我使用此diy的灯头去跑了马峦山回来都没有事。

建议配合闪光灯使用，这样既照亮了路，又可以让别人看到你。

现在的不足是没有开关控制。把usb线连好就亮，断开就不亮。由于3W的LED发热
量比较大，我在后面的背板上又加了一小块散热片。平时车停下来的时候不要亮
得太久，否则怕影响LED寿命。

经过使用测试，连续点亮1个小时亮度不变，根据功率可以计算出如果使用850
mah的电池的话大概可以点亮1个多小时。反正现在手机电池便宜，可以多搞些

fivecats · 2007-01-29 09:43

2. 自行车GPS的diy

还是先上图：

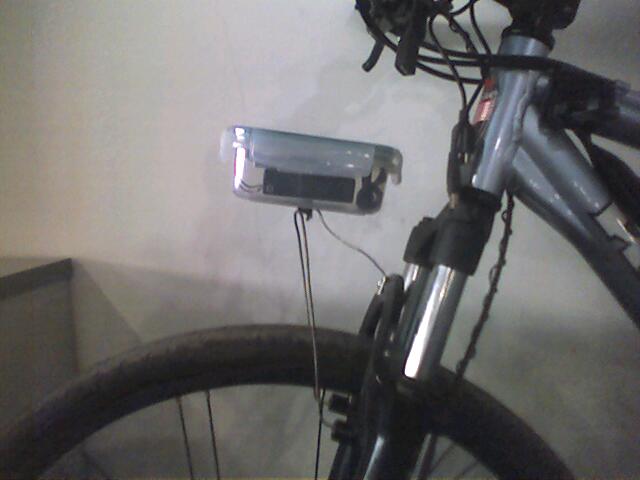

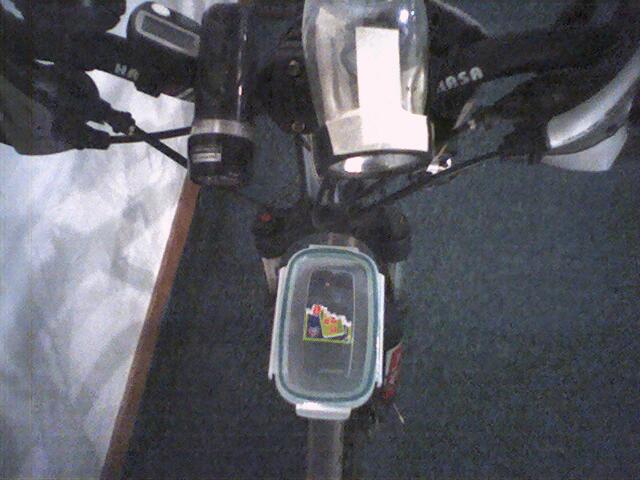

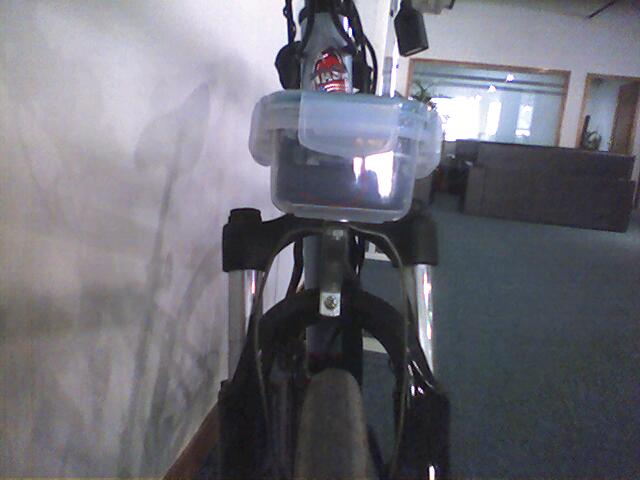

使用塑料密封饭盒安装在车头：

顶视图：

前视图：

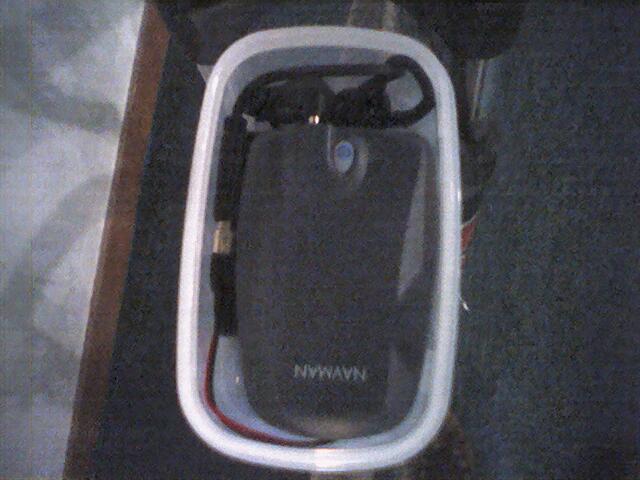

打开盒子看到的NAVMAN：

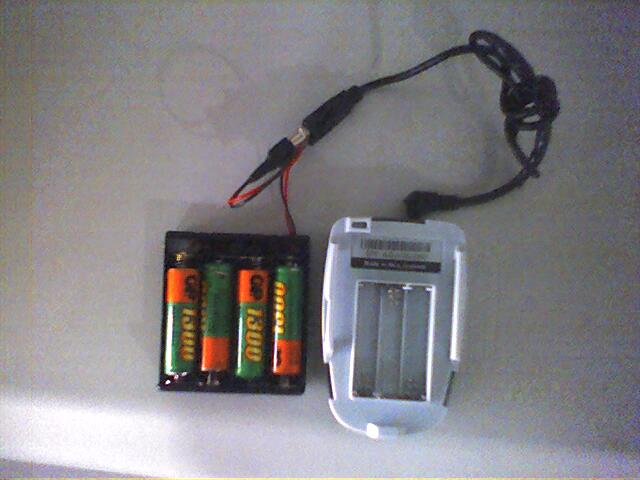

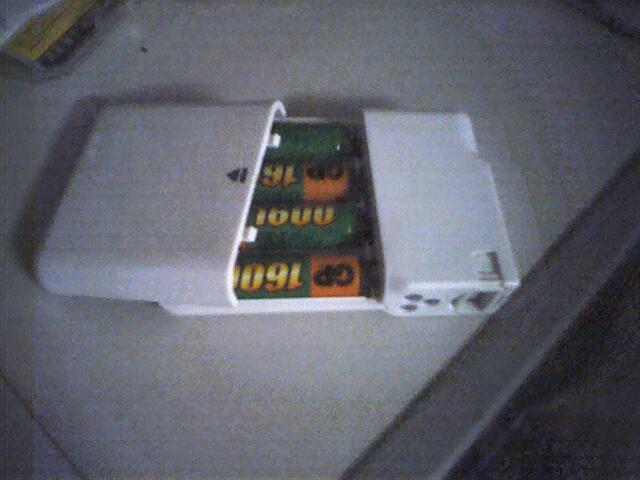

改装使用4节5号电池做外接电源：

fivecats · 2007-01-29 09:54

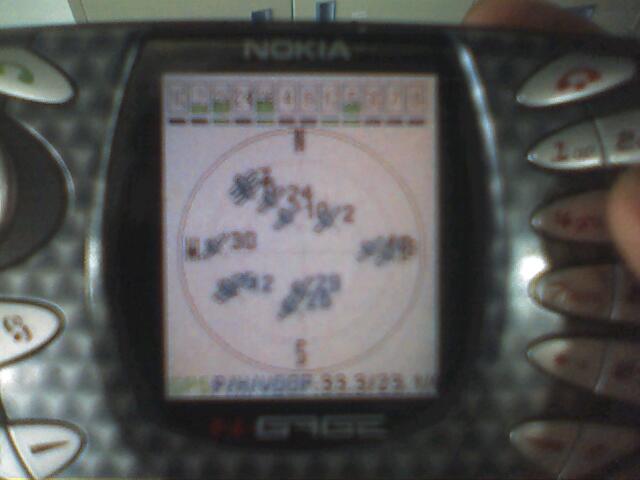

N-Gage上看到的星图：（收到4颗卫星）

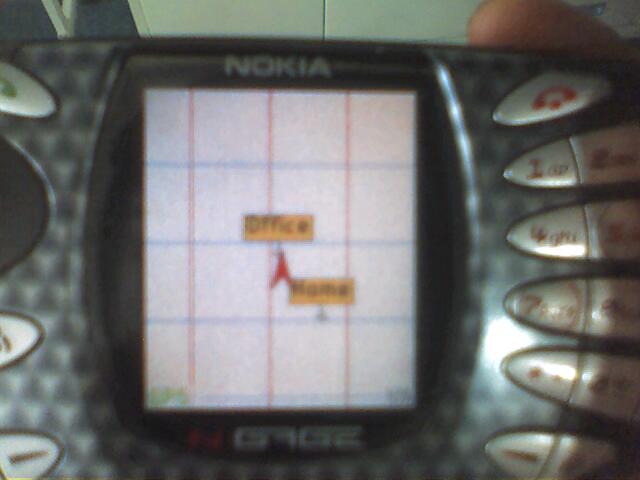

定位成功。红色箭头即我所处的位置：

fivecats · 2007-01-29 10:19

关于自行车用GPS，以前看到有朋友发过。我最近也diy了一下，现在还在继续diy
中，与大家一起学习分享。

以前我从来没有使用过GPS，前段时间去找马峦山入口找了几次都没有找到，中途
还迷路2次。于是开始关注起GPS。

到很多论坛上查阅，个人最后选择了市面上最便宜的(taobao价2x0元)使用2代
芯片的NAVMAN蓝牙GPS。此GPS使用的是3节7号电池，我把它自带的汽车用电源线
剪短，另外焊接USB线。加上4个5号充电电池，使用时间长多了。

材料选择：
NAVMAN GPS一个。可以到TAOBAO上购买。塞格等处多是3代芯片，据说漂移比较大。
（就是你站在那里不动也会显示移动了）而且我去问过之后价格都比较高。所以
选择了最便宜的蓝牙GPS。此GPS的一个特点是蓝牙的PIN码不是数字，而是"NAVMAN"
而且不能更改。这样对于大多数NOKIA智能手机来说不能使用。不过我从论坛上经过
别人介绍，使用了一个叫做BLUE SKY的软件，可以自动识别。而且连接上一次之后，
就可以一直使用SMARTCOMGPS等其它软件了！
4节5号电池盒1个。输出使用usb接口。
智能手机或者pda一个。必须具备蓝牙功能，好和NAVMAN配对使用。
密封饭盒/塑料盒子一个；
固定用铁板一块，螺丝1个，铁丝1根。

首先制作密封盒子。把饭盒底部打个小洞，安装到铁板上。铁板安装到前叉的挡泥板
上。再用铁丝把下面的螺丝固定，然后把铁丝安装到V刹上的小孔上。已经是V刹的
朋友可以不用安装铁丝，直接搞块好点的铁板即可。
把4节5号电池安装到电池盒里面，用改装的电源线接到GPS的外部电源口，打开GPS。
此时GPS的蓝色灯会1秒闪烁2次。

打开手机/PDA的蓝牙功能，搜索到GPS，配对。如果使用NOKIA的朋友，可以先用BLUE
SKY一次，然后再安装使用其它的软件。

在手机上启动SMART COMGPS软件，连接GPS，等GPS定位成功后，即可开始纪录当前位置
和已经走过的轨迹。

我现在手机主要还是放到包包里面，看的时候再拿出来。下一步是要做个架子，固定在
横把上。（现在横把空间几乎要满了~~~）

手机电池也是个问题，不过我购买了一个3600MAH的锂电池后备电源，只要1XX元。把手机
无线关闭，蓝牙隐藏，只开GPS软件，估计可以一直撑个2，3天没有问题

（待续......）

fivecats · 2007-02-26 15:51

这些天继续测试gps。。。

发现如果直接使用4节5号电池的话，电压低于4点几伏就开始不能使用了，
gps提示电压过低而自动关机。这是由于充电电池一般正常电压是1.2V,
1.2X4 = 4.8V，稍微用久点的话，就会低于4.5V，这样外接电压就不够了。

不想从电池处直接引线，只好又购买了个usb转换器，能够把4节5号电池的电转换成为标准usb
输出，电压稳定5v，可以一直把电池的电放完。还自带一个小电筒

我用1600mah的超霸电池测试，从家里出发，围绕宝安中心区打了个圈，来回
3个多小时。回来之后用电池还可以用电池连续点亮2个晚上。估计单独用于

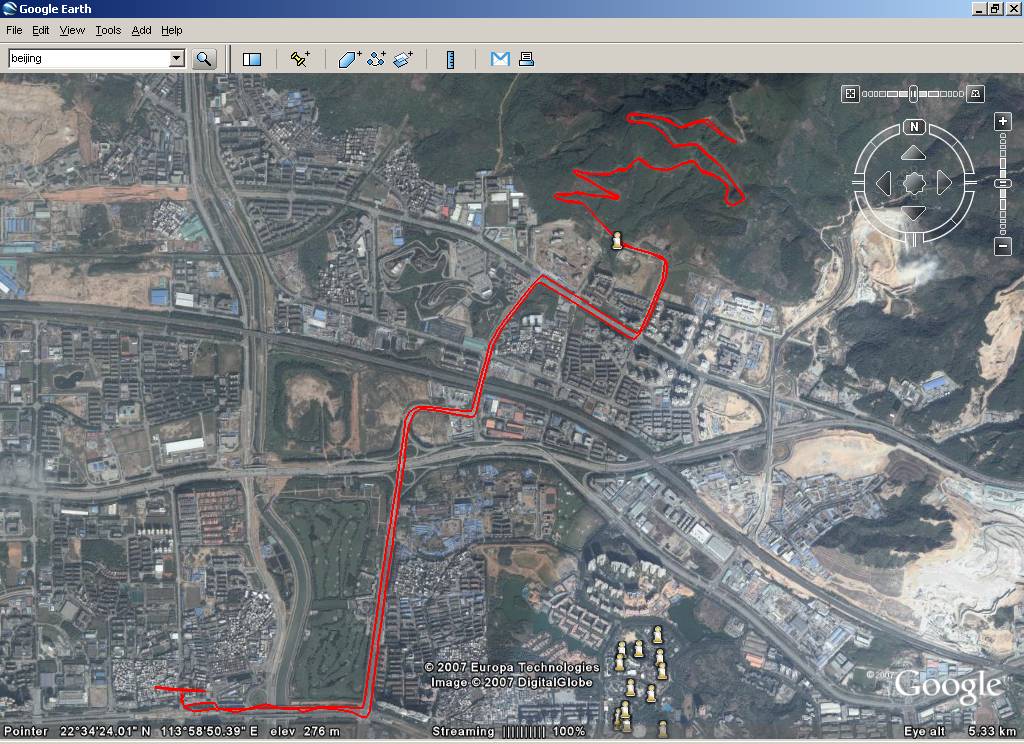

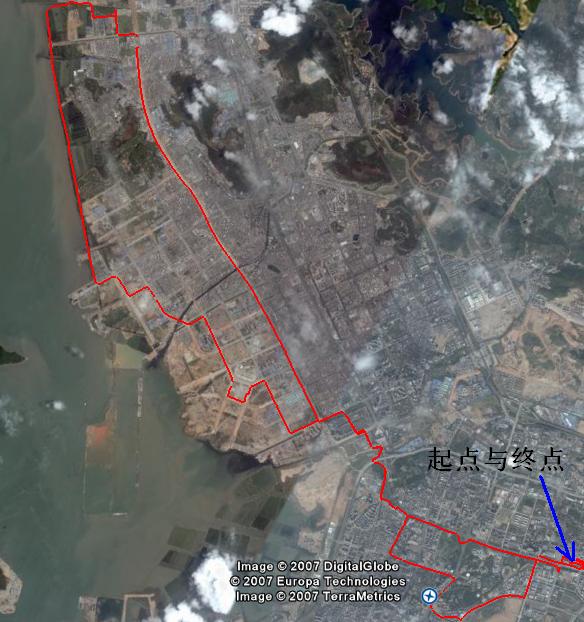

gps可以连续使用至少8个小时以上.下面是测试线路：

哪天把线剪断，测下普通gps试用电流大概是多少

PS:那个塑料饭盒底板已经出现了裂缝，现在在考虑换其他的方案，测试之后再
和大家一起分享

fivecats · 2007-03-15 10:03

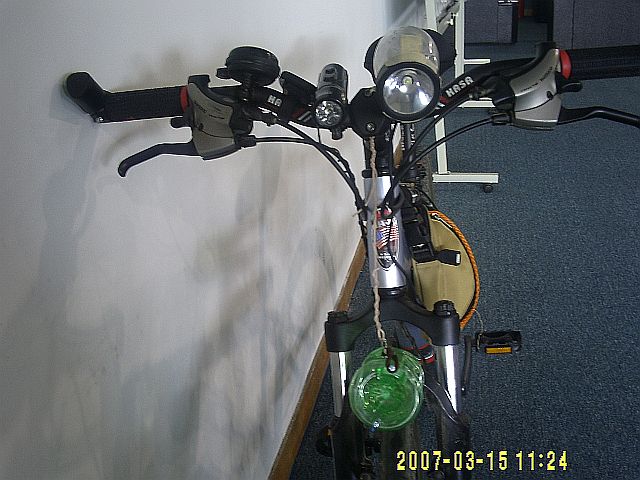

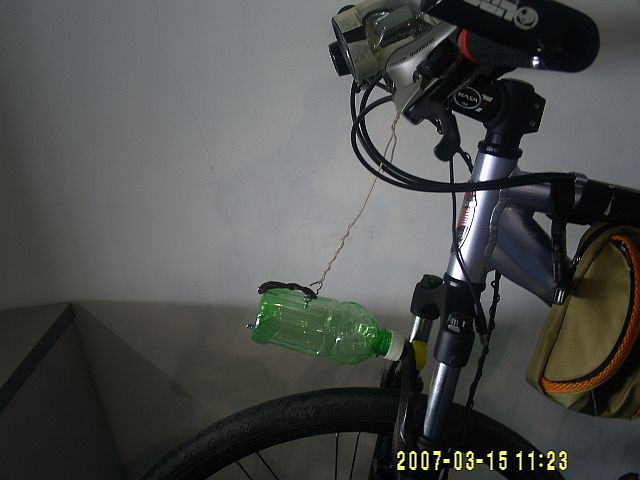

由于塑料饭盒强度不够，所以我重新设计了安装接收器的方案：饮料瓶

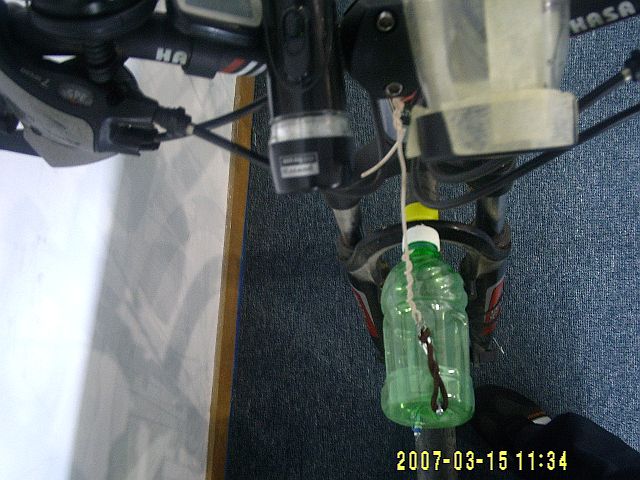

三视图：

步骤：
1.买一瓶中间稍微凹进去的饮料，喝完饮料之后洗干净里面：
2.然后从瓶底大概1/5之处剪开，修剪一下使得瓶底可以盖在另外一边上；

3.把瓶盖子钻2个孔。一个是用来固定到前叉上的，另外一个是用来接
出电源线。用螺丝把瓶盖固定到前叉上；
4.在瓶底上钻2个对称的空，一边用废旧电话线固定到另外一半的瓶嘴；
同时在瓶子上也钻一个孔，用钢丝做一个小钩子，同时用橡皮筋来固定
瓶底的另外一个孔。
5.用一根电话线从把立处一个固定螺丝穿过,固定好.另外一边钩到瓶子上
的那个钢丝钩子上固定瓶子;
6.把瓶子对准瓶盖旋转，固定；
7.把电源线从瓶盖的另外一个孔中穿过,与gps连接，开机；
8.把瓶底盖上,固定好2个孔,就可以开始使用了.

此方法价格低廉,成本不超过5元经过将进2周的测试，无论怎样的震动，
都没有任何影响。而且防水，防灰尘。还可以随时取下来去爬山用

fivecats · 2007-03-15 10:34

车载摄像机：
有的时候在骑一些山路的时候，想拍下来和朋友们一起分享快乐。

东西已经买好：

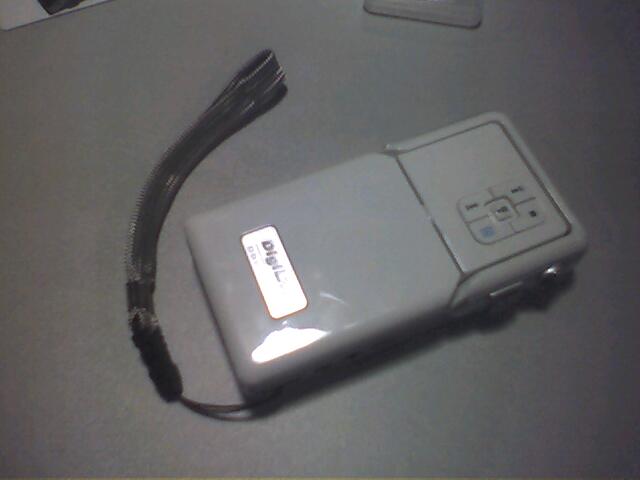

1. 微米Mini DV DDV-5120A，10xx元

支持320x240, 640x480, 720x480 @30fps，还可以直接从电视的视频输出
口录像；

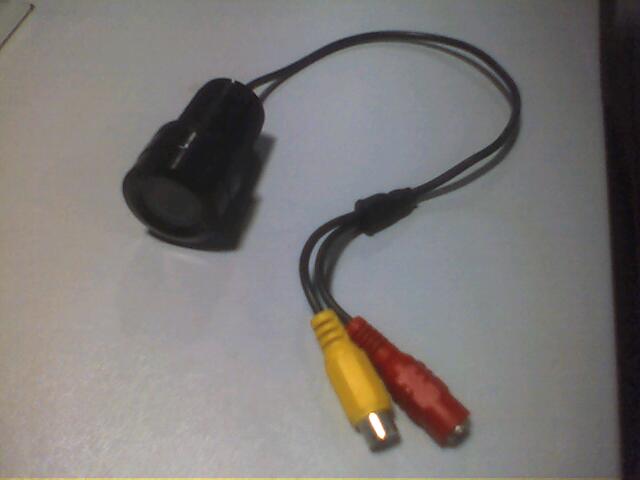

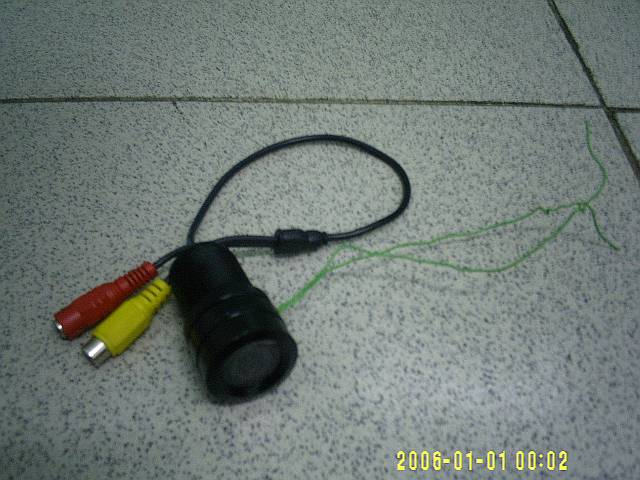

2. 倒车用摄像头,1xx元，12V输入，防水防灰尘防雾

具体方案是把摄像头和麦克风安装到头盔上，通过视频线输入到DV里中，
用DV录制下MPEG-4。这样可以很好的保护好DV不收灰尘和水汽的破坏。

具体制作中，敬请留意。。。。。。

fivecats · 2007-03-18 14:35

车载摄像机的制作过程：

摄像头的电源根据卖家声称的是9-12v都可以使用，但是根据我实际使用，发现
至少需要11V才能稳定工作。低于10v输出画面就会不停地闪烁和跳动。没有办

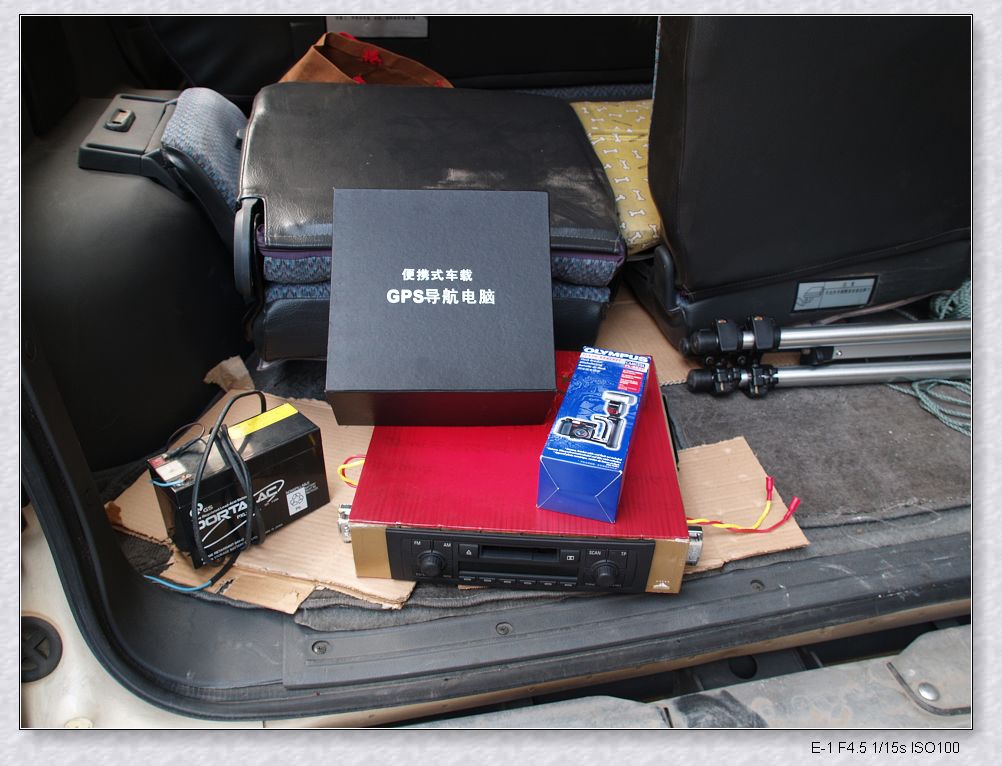

法，只好又买了个12V/1.8AH的密封式免维护蓄电池，30元。从上面焊出2根线，接到
一个插座上：

这种铅酸蓄电池比较重，但是价格便宜。以后考虑用镍氢电池组或者狸电池
来代替。但是价格估计要高上比较多。

充电的时候使用15V恒压充电。由于摄像头工作电流很小，26~35ma，所以
又把gps自带的点烟转接器接到电池上，可以得到5V的输出给dv用。

把摄像头使用的电源线和dv输入线绕在一起：（接头真多呀~）

把摄像头的螺丝扭松，用一根铜丝打个解：

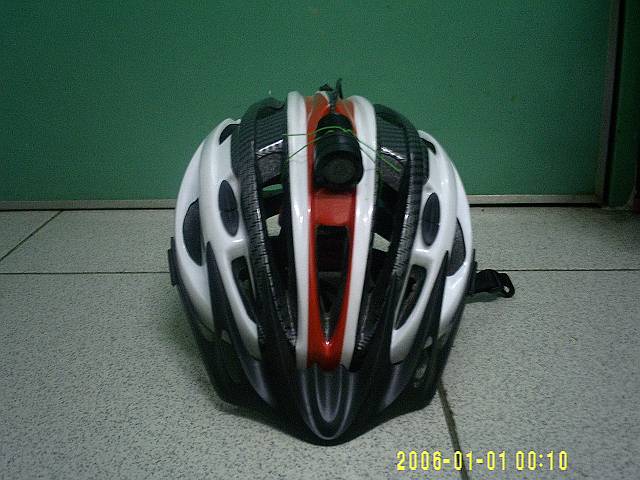

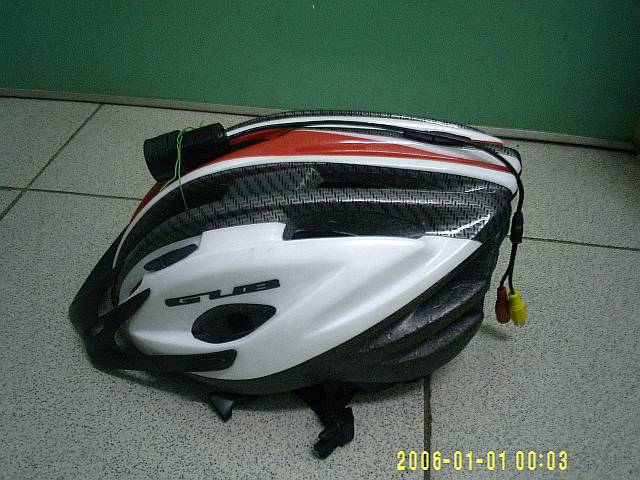

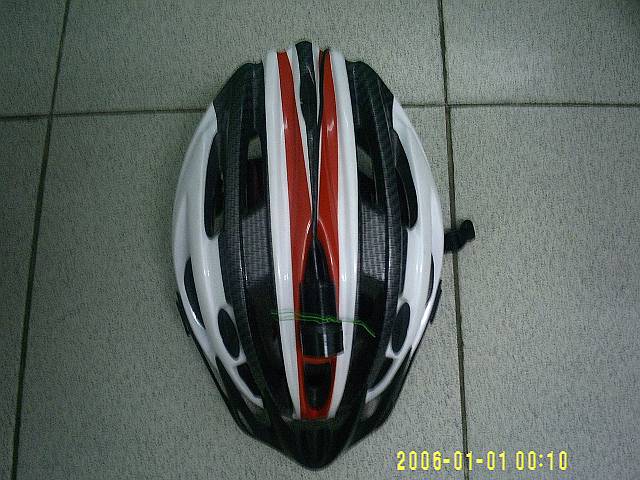

用铜丝把摄像头固定到头盔上，三视图：

使用的时候调节好摄像头的角度，使之水平。到了冲坡的地方，接好线，打开
dv，就可以开始录了

由于dv对于声音的输入没有放大，也不能使用普通话筒（包括电容式话筒），
所以现在的录像是没有声音的

还有一般摄像头输出的都是左右相反的画面（这是由于只有一个凸透镜来对
焦），后期需要软件来处理，继续研究中。。。。。。

fivecats · 2007-08-13 09:12

最近暴雨连连，路上积水太多，只好把折叠车重新装上挡泥板。后轮是没有
问题了，不过前轮的挡板似乎低了点，档不住轮子甩上来的水。琢摩了一下，

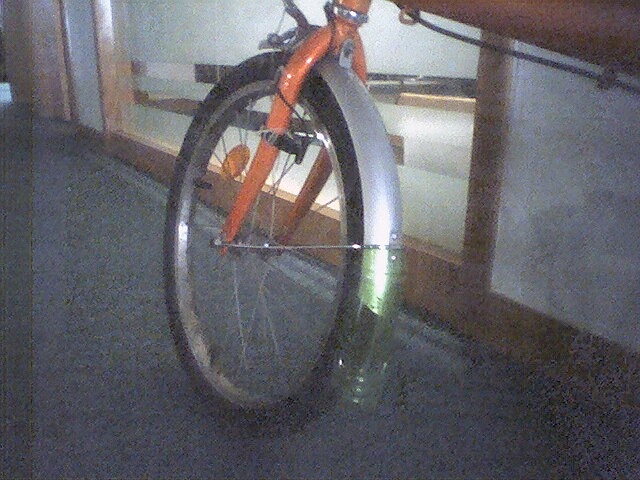

找了一个喝完的绿茶瓶子，剪了个长方形+弧形的板子。在板子的顶端打个

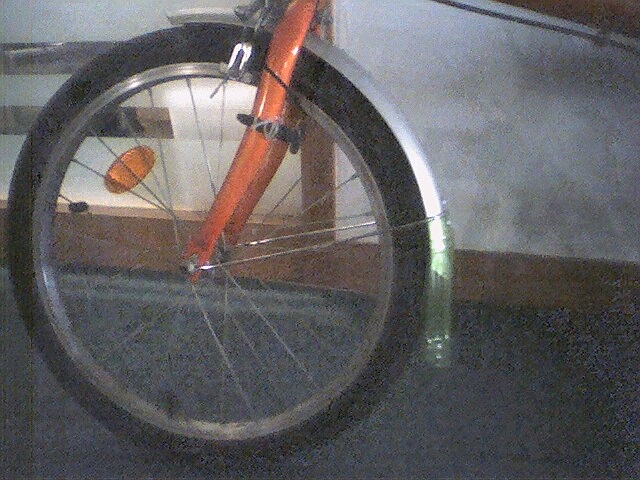

洞，装到前面的挡泥板的螺丝上：

照例计算diy成本：2.5元/瓶绿茶一瓶，喝完之后再diy

大车的挡板可以用那种很大的纯净水瓶子来做。我用的这个瓶子是500ml的那
种绿茶瓶子。

装上之后，车车以25KM/H的时速飞驰，水和泥巴也不会甩到横梁上了

fivecats · 2007-11-23 04:32

ht060买来之后拆了后货架，感觉没有个地方放东西了。尾包又小了。于是diy
了个车首包。可以快速拆下来使用。

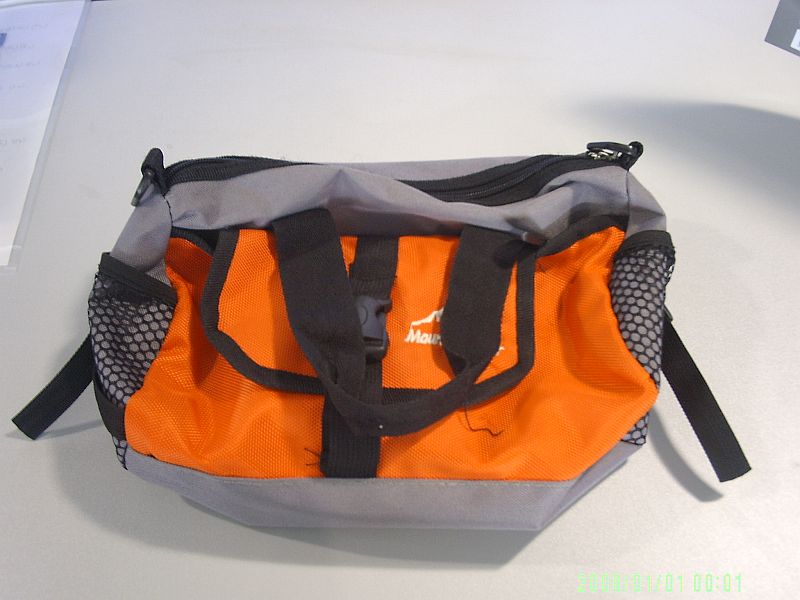

1。买个两边有挂扣的包包。最好两边还有网袋可以装水壶。我花20元在路边
小店买的：

2。把电话线剪开，用里面的铜丝套在把横上，下面挂个快拆的小挂钩：

3。两边都挂一个。中间也可以挂个备份：

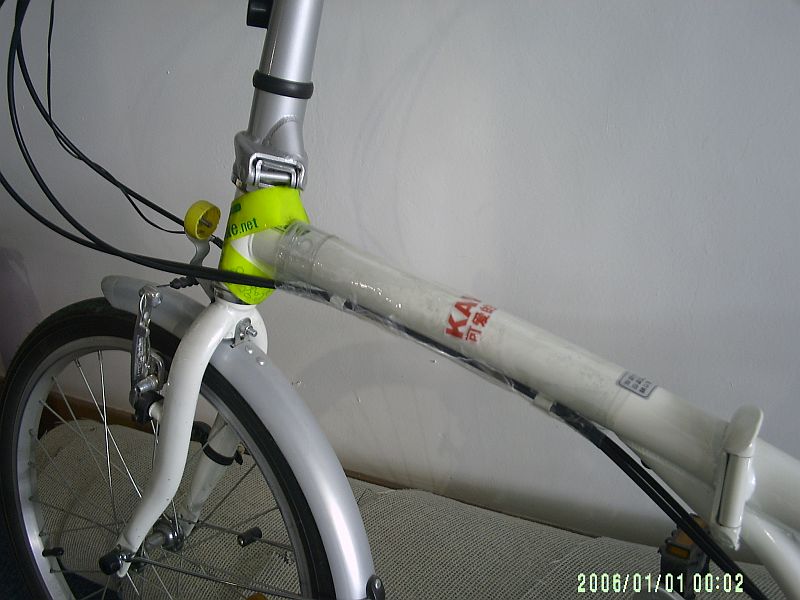

4。车车横梁上用塑料袋子包住。防止袋子摩擦掉漆。我用的是鱼肝油袋子：

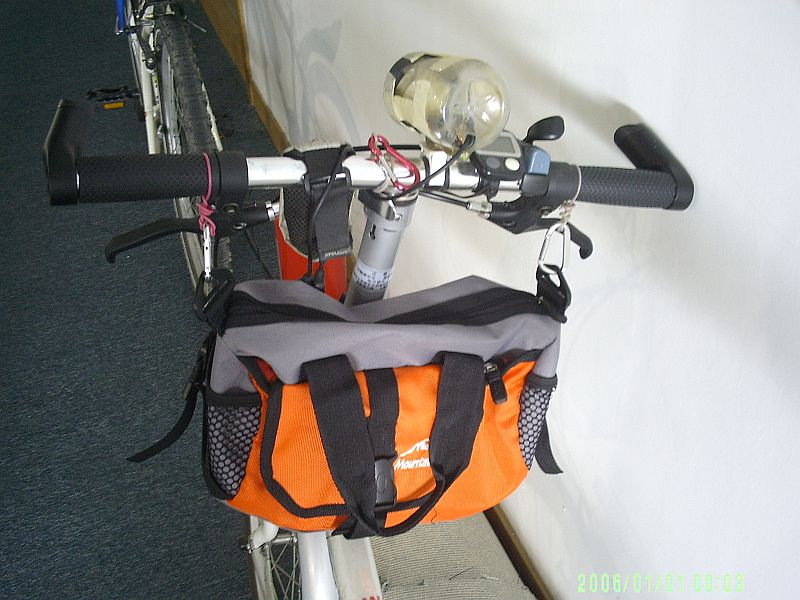

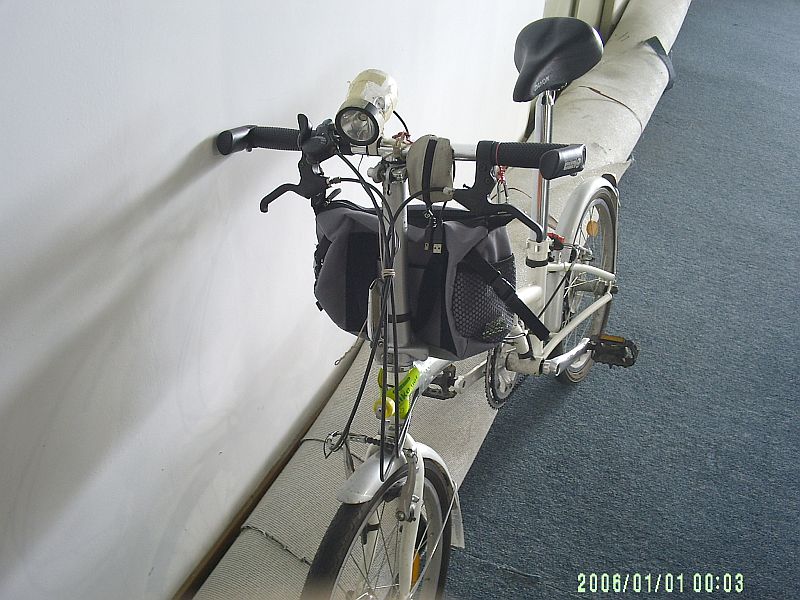

5。把包包挂上去的样子：

6。从前面看的样子：

我使用这个方法一个多月了，天天上下班，感觉比较牢固和实用。也不会影响
到操控性。可能风阻会稍微大点点。

fivecats · 2007-12-10 04:52

HT060大梁上没有水壶架的安装位置（此车不是为运动设计），喝水不方便。
本来买车的时候送了个车头水壶架，但是安装了挂包之后档住了。于是又制作
了个固定在大梁上的水壶架。

材料：
1。 铝合金水壶架1个；
2。 不锈钢札圈2个。大概4元。用塑料札带也可以，不过怕是固定不牢固；
3。 圆弧形所料块4片。用于垫在大梁上，防止擦掉漆。我用的是以前做3W灯
的那个废弃的手电筒筒身；

过程比较简单，就是把水壶架下面突出的2个地方用不锈钢札圈固定到大梁上就可以了。

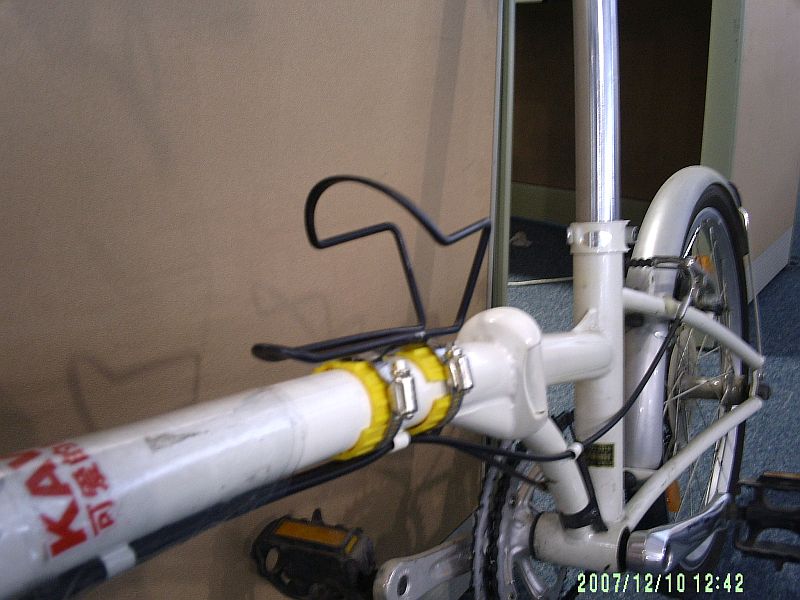

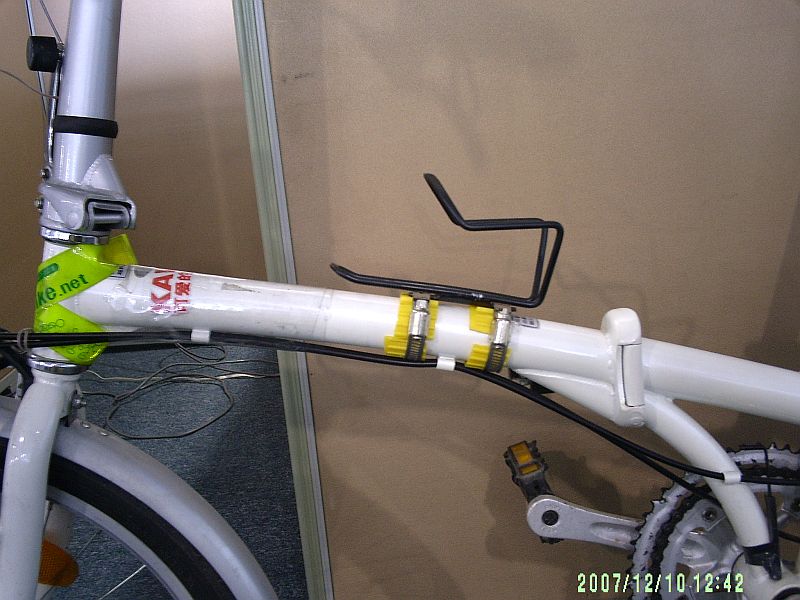

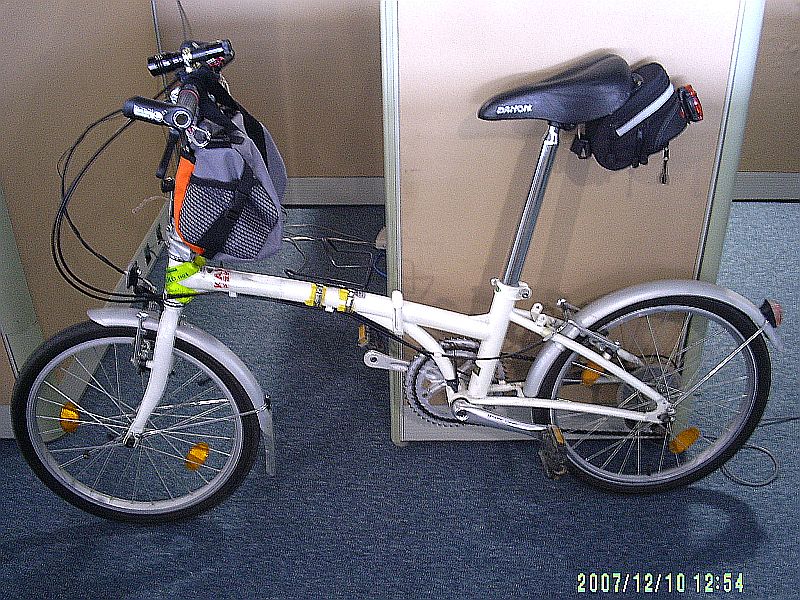

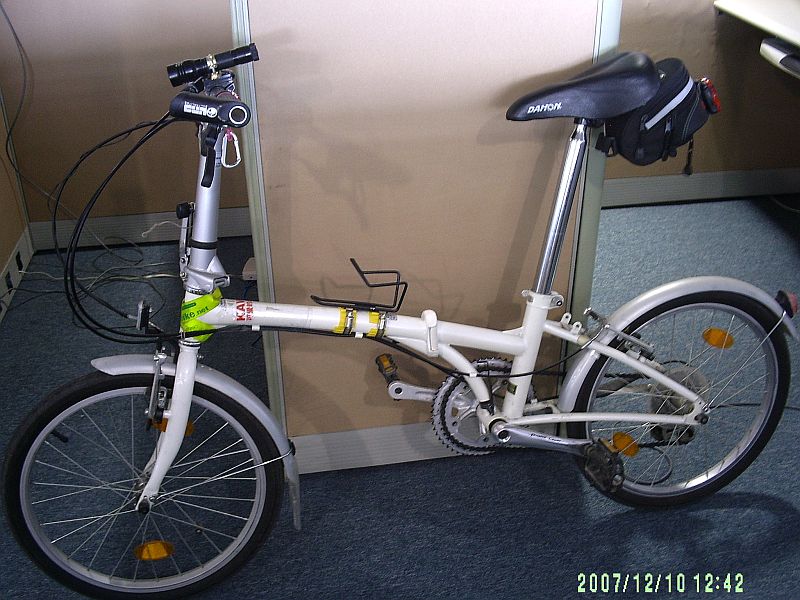

固定好之后的位置：

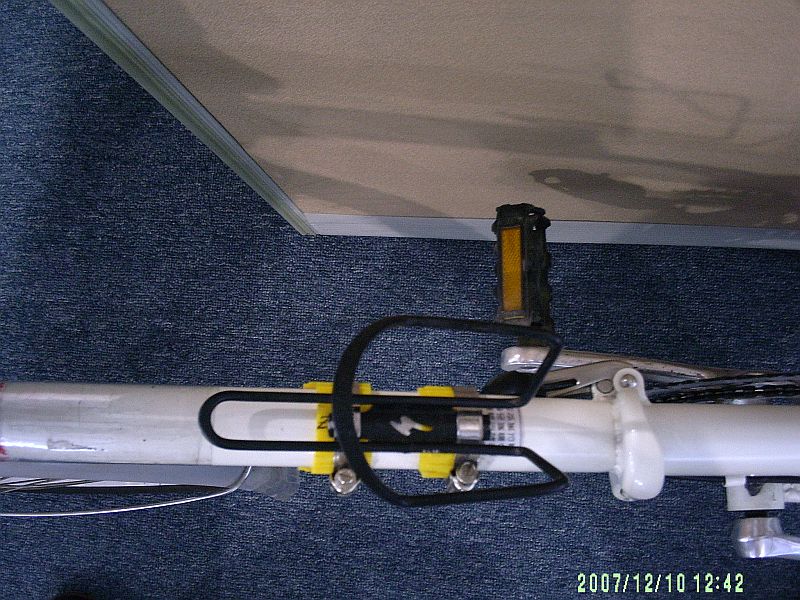

从上面看：

从前面看：

没有挂前面包的时候：

挂了前面包的时候：（前包正好可以帮助水壶档住灰尘）

昨天下午用此水壶架去后海的摩托艇F1赛场逛了逛。跑了半个小时左右的土路，
然后从红树林-白石路返回。回家后检查，感觉非常的牢固，没有半点松动。

这下HT060跑远路不用担心喝水不方便啦！

fivecats · 2008-03-10 08:25

自行车是环保的交通工具。
上面制作的很多都是电子设备，需要比较多的电力来带动。这样又需要另外消耗能源来充电。
虽然功率比较小，但是还是考虑自制车载发电的设备。特别是在跑长途的时候可以中途应急。

基本思路是使用发电设备连接锂电池给电池充电，然后从锂电池组引出做电源。

基本要求：输出5V/500ma，骑车的时候不能太影响速度。直接使用3W led可以照亮路面达到
骑行的要求。

考虑了几个方案：
1。 磨电。原理是通过外胎与磨电机摩擦，带动发电机发电。
优点：输出功率较大，一般可以达到3W。而且速度越快输出功率越大。
缺点：对外胎比较磨损，而且如果沾上泥水容易损坏。磨电机也不是很容易搞到；发电寿命
可以预计不是很长；

2。太阳能。原理是使用太阳能电池在太阳照射下产生电力。
优点：对骑行没有影响，不怕震动和外界污染；
缺点：功率比较小，充电比较慢，特别是在阳光比较弱和没有太阳的时候。

3。发电花鼓。原理是使用可以发电的花鼓。里面线圈切割磁力线，发出电力。
优点：输出功率较大，一般也可以达到3W。一般内部有限流电路；对外胎没有任何磨损；
缺点：需要更换轮组，价格也较高；

4。磁感应。原理是在辐条上安装磁铁，在车架上安装线圈。轮子转动的时候磁铁也转动，
这样车架上的线圈切割磁力线，可以发出电力。现在taobao上可以找到几个使用此方法
发电的尾灯。

现在是考虑使用第四种方法也就是磁感应。好处是无任何机械摩擦，可以全天候工作，而且
成本较低，不需要换轮组。

锂电池端可以使用2节18650，并联充电。而且要加上保护电路。而且可以考虑使用太阳能进行
混合使用。

现在设计种的问题是：
1。发电功率可以达到多少？输出电压和电流是否可以达到要求？应该需要根据轮子旋转速度
和线圈尺寸计算下；
2。磁铁的制作。由于磁铁需要安装到辐条上，所以需要固定牢固。这样不知道使用什么材料
来制作比较特殊形状的磁铁？

现在想到的方法是使用钢片来制作，然后使用电力来磁化。这样可以保持一段时间的磁性。
不过估计过段时间磁力会减退，需要重新充磁。哪位朋友知道怎样自制好点的永磁体？

继续设计中。。。

fivecats · 2010-02-27 12:05

最近丰田本田门吵得比较热，现在我是感觉鸟车后轮设计有一个缺陷：后链条处虽然有块钢板来防止链条擦到后叉，但是这块钢片没有完整地遮住后叉。由于车架是铝合金的，长期骑行后（特别是颠簸路面）钢制链条会经常摩擦到后车架的2个地方，而导致此2处强度下降而带来安全隐患。

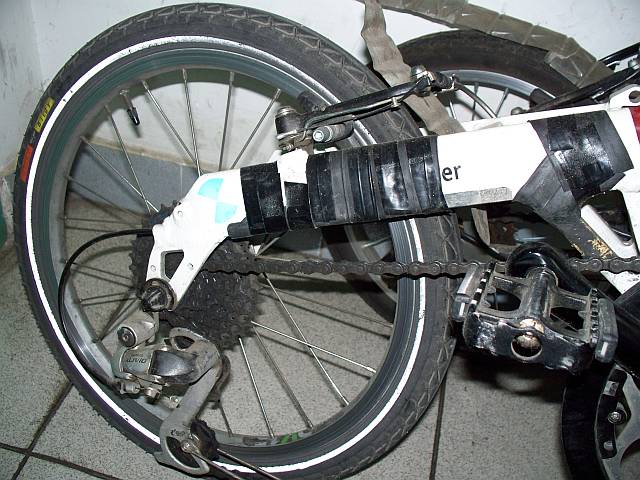

解决办法是：由于没有Birdy专用的防擦贴（我至今没有找到），只能自己安装防擦条。材料可以使用布，或者车友容易获得的废旧内胎。将它们剪成条状，然后使用胶布黏贴到相应部位。具体效果可见：
