前段时间买了条3人船,玩了几次划船太累,手上也有很多DIY 配件,所以打算DIY 一个电动或者油动的推进器,本帖持续跟新。
先上一张图:
船配了一副桨,一个人划特别累。
这几天开始构思自己做一个推进器
上设计图:
这张是最原始的设计图,后来由于买的71/4x5-A螺旋桨 固定部分改变了,所以总体尺寸需要从新设计。

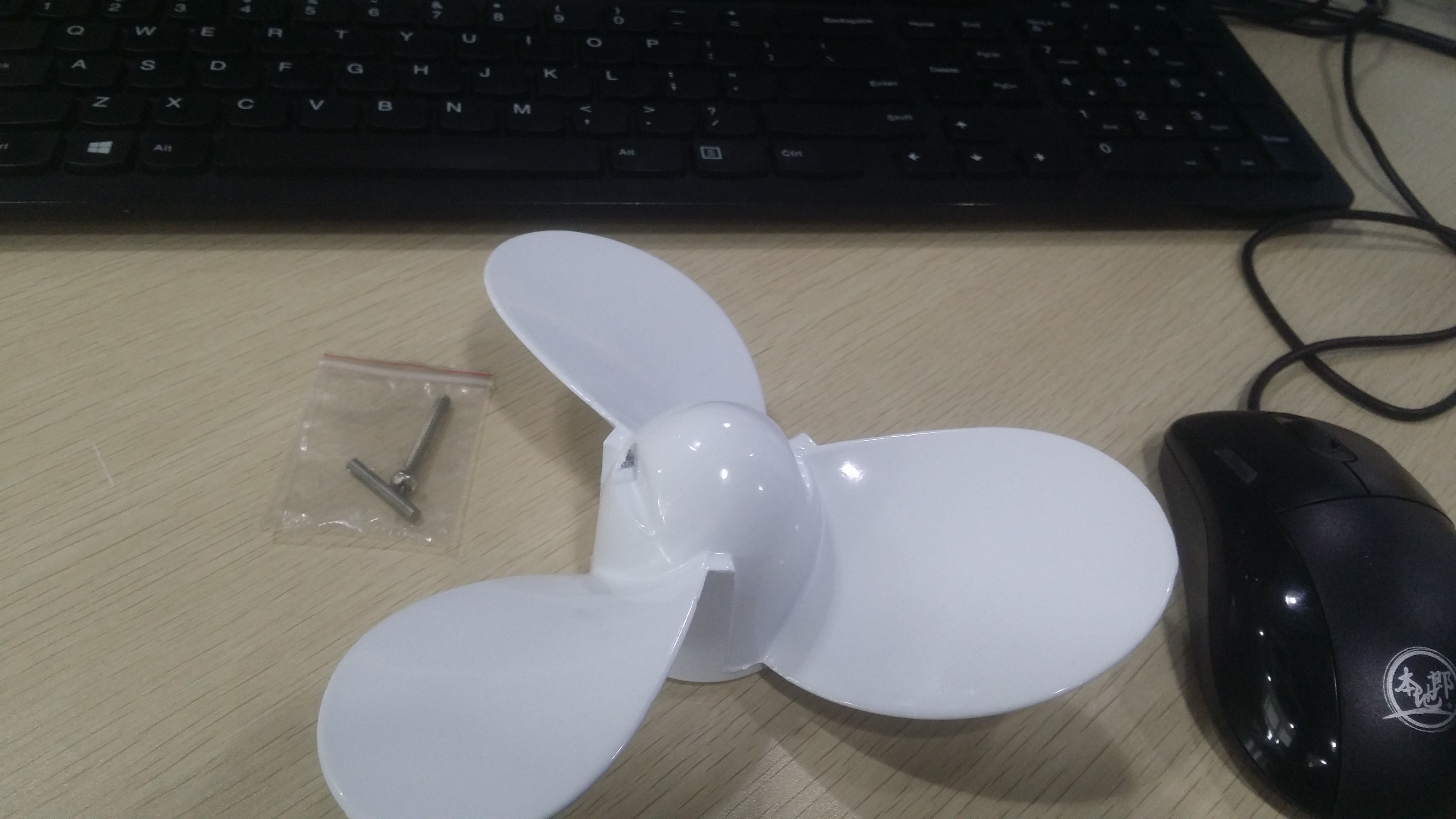

下面是螺旋桨示意图,买的一个 自己做很麻烦成本更高。
这个是根据买的螺旋桨从新设计的图纸。 再后来发现更适合的东西做这个齿轮箱,所以设计暂停。星期六回家用那玩意测试一下再跟新帖子。

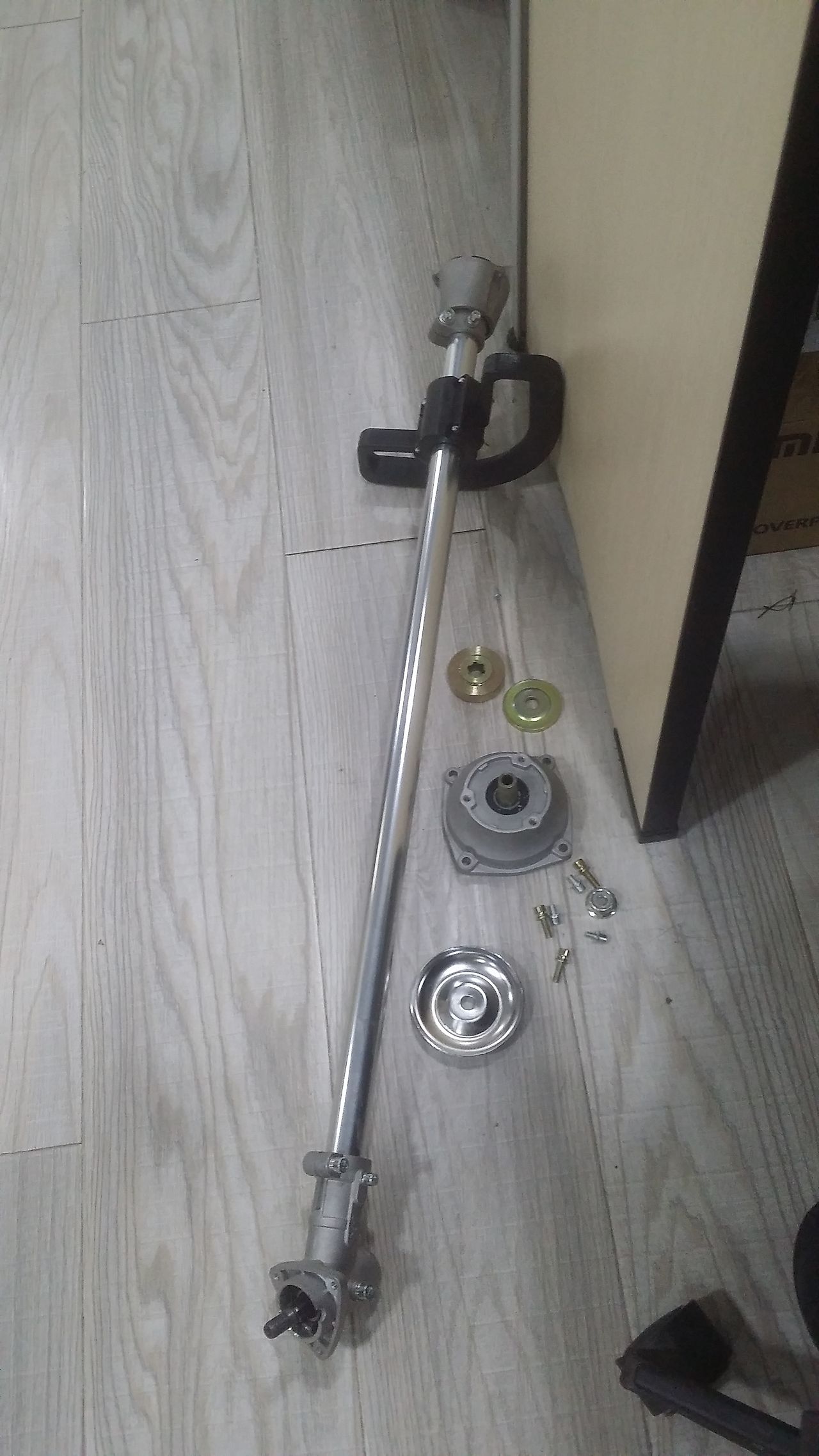

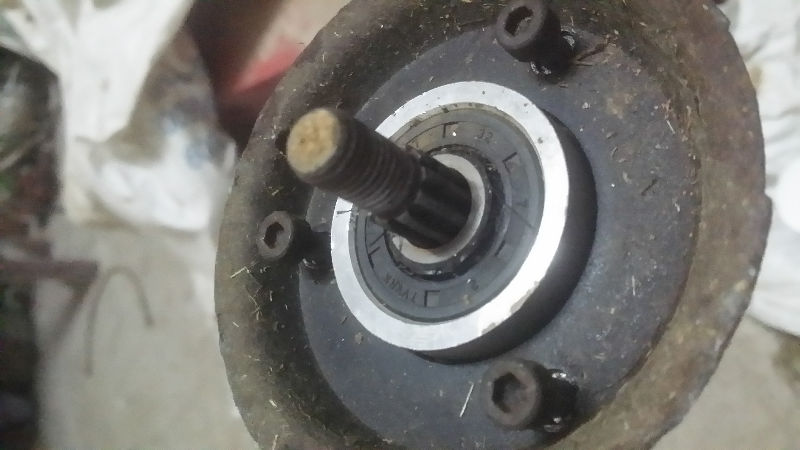

家里有台割草机,回来对比了一下,轴短了,不太匹配,不过难不到我,可以加工一个轴,然后用连轴器连接。如果有时间明天去加工轴。
今天钓鱼去了,没去加工,等我全部东西买齐再继续,肯定不会用割草机做动力的。

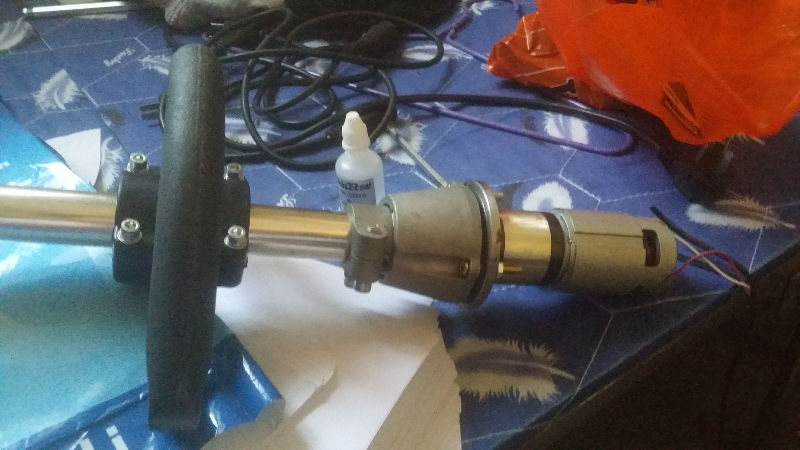

今天完工了,测试正常,就是速度比较慢,不过比手划快,发图
后挂板还没装,过几天到货了装上再加个万向支架就不用手抓着了
参数如下:

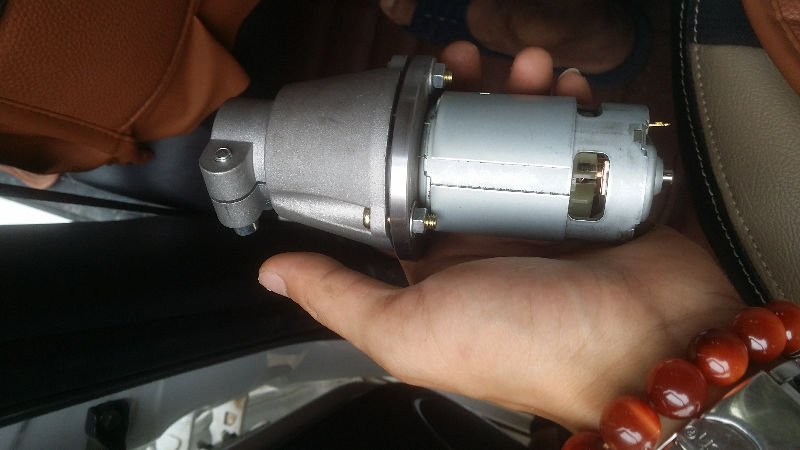

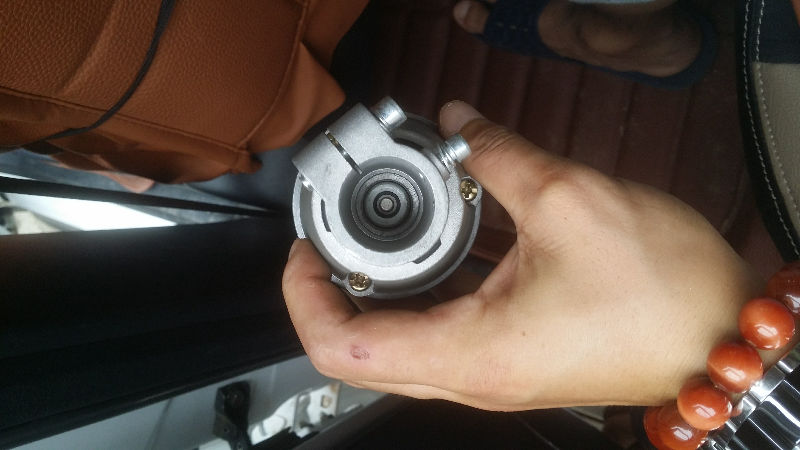

电机:18v大于100w 12v转速14000转每分钟 18v18000转每分钟 24v21000转每分钟,之前接12v,今天改了24v,手上没有6v电瓶,不然串18v比较保险。减速机减速比18:1 也就是24v的时候1160转每分钟左右,航速明天下水测试。今天小改动了一下。
今天用20pvc管做了个架子。

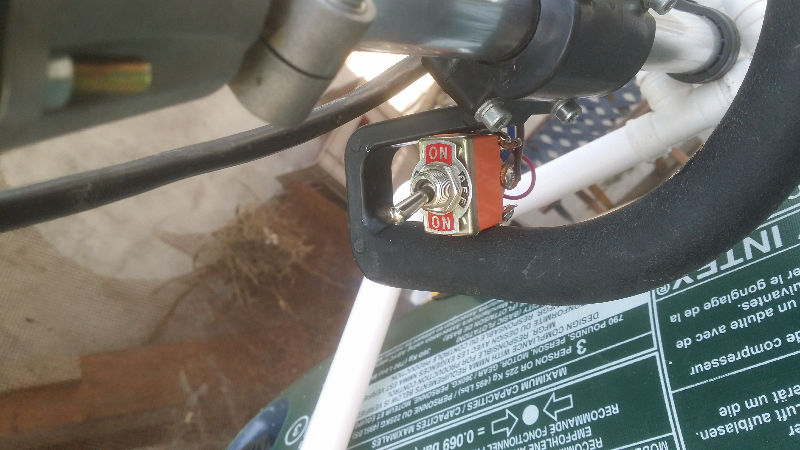

改进了开关和调速器。
[video]http://player.youku.com/player.php/sid/XMTMyNzQ5NzYwOA==/v.swf[/video]
龙潭湖测试,开了两个小时。感觉很不错。





















牛呀,赞动手能力
建议楼主先把船换掉再考虑用什么挂机
赞同
为什么啊
自己动手,丰衣足食,赞一个。关注进度,我也有个掘地机机头,早想改一下。
还告诉楼主一点很郁闷的事,就是不能站着尿尿,我们开艇出去钓鱼都是站起来尿的:grin:
还有这个讲究?船买回来了,正准备去划呢
要跪在船头或者船尾尿尿。
我倒不觉得非要换船,这船还是能撑一两年的。有点纳闷如果不是手动推进的话为什么要自己DIY呢,直接上个两三屁挂鸡就行了,便宜得很,或者电动,效果非常安逸。
后面装个电风扇吹着走。最好是做个用腿脚能划的浆,这样就不累了。
无论如何你的精神都值得支持:devil:
涨知识
先赞一个再说~~~~~~
这种艇。……。…。…。………别玩距离岸太远:grin:
啥情况胃?
我说话比较直接,你还是别玩这船了,不安全!随便整个充气的都比这个强!酱油比鸡贵了
一切都是可以试试的。
:shocked:厉害
厉害,效果怎么样啊
不错,关注中。
严重关注
时时刻刻不忘摆破丝
