黑叶钱包式太阳能充电器，市上最轻、最便携，12W的199g,充电1.5A，折叠后钱包大小，

csxcsx123 · 2015-08-06 02:30

果然是办公室网络有屏蔽，中午回家来发的图片
--------------------------

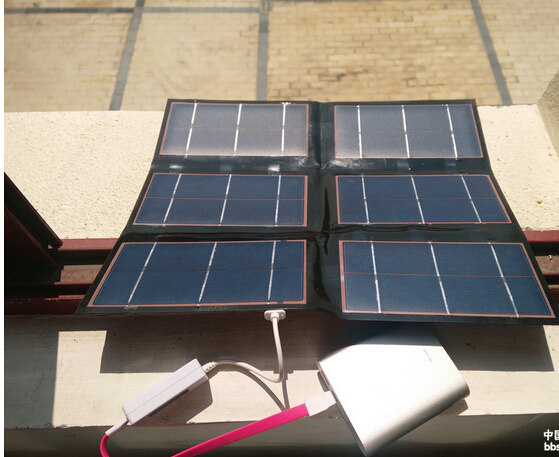

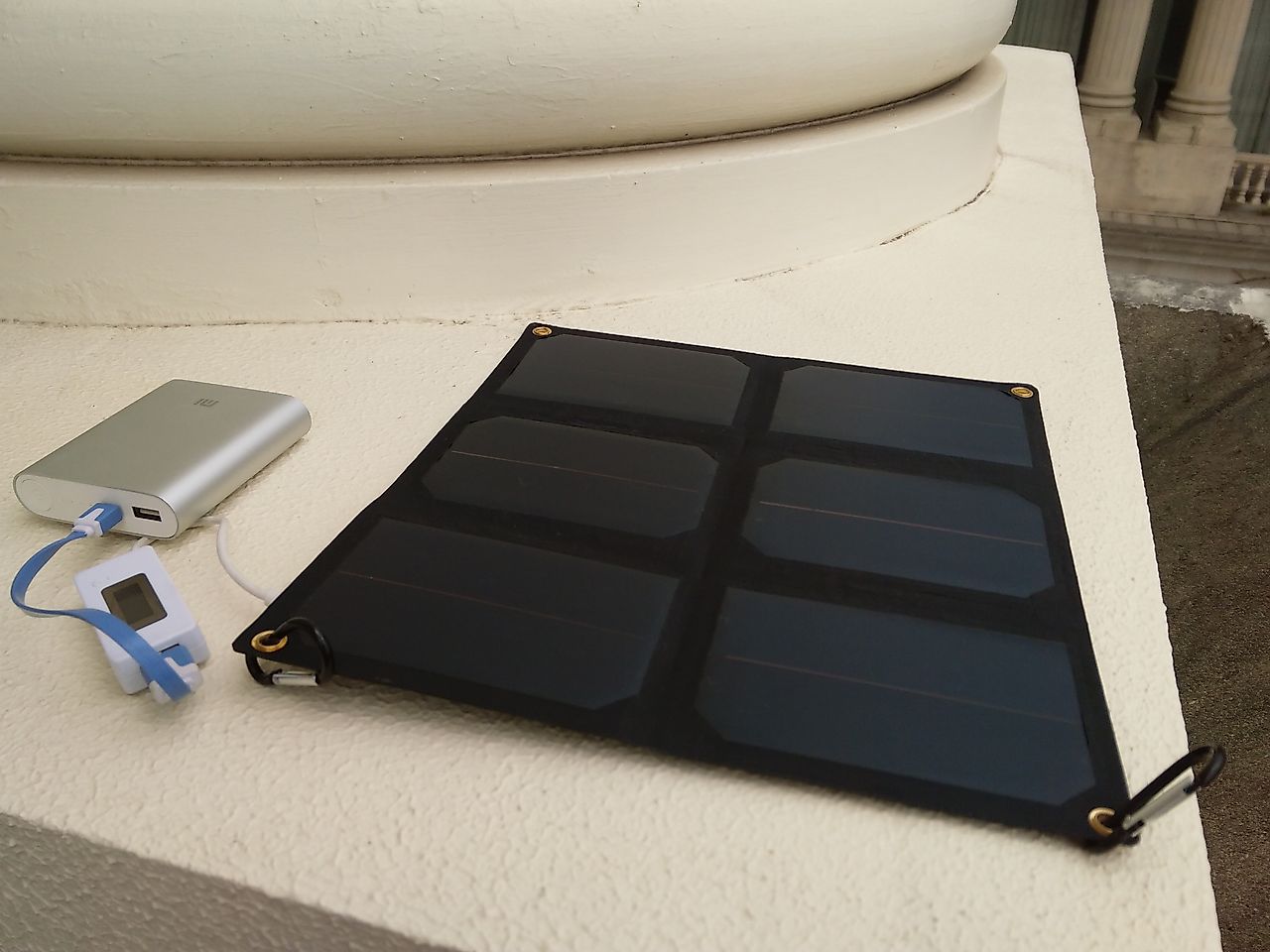

充电效果：
直接用万用表测量时，充电线接得太长了，导致线上损失比较多，所以充电电流只有0.99A;
下面直接用一个小测试模块来测量，不用经过万用表这么长的线，效果就要好的多，在今天的阳光下，
基本上可能达到1.3~1.5A的充电电流
而且这个小米充电宝最大充电电流就限制得这么大了

不过这种小充电测量模块，屏幕太小了，还暗，在阳光下很难看清，拍照更麻烦
只有最后一张拍得还算清晰吧
充电电压5.35V,充电电流1.54A;
这个电流基本上给手机和充电宝充电，和直接插插座上差不多一样了

不过太阳能充电器可是可以装裤子口袋里的（虽然估计大家都是装包里了）

csxcsx123 · 2015-08-06 03:10

发不了图片，先解释一些太阳能电池常见的问题吧

一般是不是感觉好像太阳能电池充电很不实用的样子？

      太阳能电池与常规电源相比，很多概念不太一样；如产品的宣传：11瓦的电池片，5V的电压，2A的输出电流；14瓦的电池板，2.5A的输出电流；这里的输出电流其实是短路电流（Isc），是在无负载的情况下输出电流，接上用电器后，一般都要打个折，按填充因子0.75来计算，差不多要打个75折，如果阳光又不够强烈时，又要打个折扣；角度不是直射，再打个折扣；
      所以，买太阳电池板不要直接按标称功率来计算够不够用，要想给手机、充电宝能以1A的电流充电，感觉好像标称功率最好要在10几瓦；这样即使打个5折，也足够输出5V,1A(即5W)了；

所以太阳能电使用时，一定要对着太阳的方向；假如阳光是斜的，最好用个什么把太阳电池撑一下，也斜一点；
另外，太阳电池一般是串联的，所以遮挡任何一片，或电池板的一部分，都是会严重影响发电效果的；
另外，太阳电池的功率的确不够大，1W\2W\4W的肯定给手机充不上电，顶多只能显示充电状态，因为它的电压是够5V的，但电流太小了

-----------------------
另外，为国内光伏行业鄙视下那种一个劲吹国外产品的：
     现在光伏行业绝大部分的产量、一大部分的市场都在中国，中国在常规晶硅电池方面已经完全打垮了大部分国外厂家，成本够低，效率也在稳步提升，现在能达到19%（单晶电池），18%（多晶电池）；国外就剩下美国的firstsolar做cdte薄膜电池（国内现在还做不到他们的水平，竞争力不够，被晶硅快挤死了），sunpower(做高端产品，IBC结构，正面全黑的，所以看起来谷盛不像是用sunpower的，效率22%，成本高一大截，如果不是美国老是要反倾销，早晚也是被中国挤垮），日本的HIT,台湾的高效晶硅；

      国外主要是偏向于开发新的技术，以及新的设备卖给中国，还怕一不小心就被中国山寨了；
     所以现在欧洲，美国，都在对中国搞双反，这明显就是竞争不过中国就搞贸易保护嘛
-------------------
总之，光伏行业中，中国是绝对的优势，
-----------------
不过以后说不定会有超薄的晶硅太阳电池片出来，我们公司也在调研这种技术，不知道会不会让我们做个项目，或者什么时候能应用起来；

   超薄晶硅太阳电池，像薄膜电池一样能弯曲，又有顶级晶硅电池的发电效率，又非常节省材料，成本有潜力发展到很便宜；
这种产品能量产，以后再户外使用太阳能电池就方便很多了

不过估计得三五年后了

csxcsx123 · 2015-08-06 03:14

本帖最后由 程四兴-光伏 于 2015-6-24 09:48 编辑

电池板边上的那个黑色小块，是稳压电路，把电池板的电压稳定在5.2~5.3V; （最近改了一下，改成稳压到5.5V了，略微提高一点电压，还在手机、充电宝的接受范围内，但电流输出的能力增加了很多，充电电流明显强一些）
这样经过充电线的分压，到手机或充电宝时，还有约5.0V的电压；所以使用太阳能板充电，一定不能使用太长的充电线，
太长的充电线消耗了太多的电压；
------------------------------------

郭不二_Self 发表于 2015-6-23 23:53 [img=13x13]http://static.8264.com/static/image/common/back.gif[/img]
使用寿命呢？？

[color]

其实，寿命、重量、结实这些因素最终还是受成本的制约；用在消费产品上的太阳能电池是非常非常少的，国内整个行业每年大概生产20~40GW的太阳能电池，也就是20*100 000 000瓦，一般每片电池约4w; 这些电池主要是用在地面的光伏电站，或者现在正兴起的屋顶电站（主要是工厂厂房的屋顶）；

消费品能用得到的电池片数量很少，市场又不大，所以行业内的大的一线厂家、英利、天合这些，都不会搞应用产品，或者仅仅是做点摆设、礼品；

目前会做太阳能应用产品的，都是很小很小的组件厂，或者个人、创业公司，

这样整个太阳能应用产品就上不了规模、成本降不下来，没有多少实用的产品开发出来，也没什么质量标准、质量控制，

具体到这种太阳能充电器的产品上，主要材料就是太阳能电池片（太阳能电池片的主要材料是硅片，我们公司就是做硅料和电池片的，应用产品只是自己业余搞下），价格约10块钱每片的156mm*156mm的电池片；

其他材料就是玻纤板、EVA热熔胶、布、保护膜、稳压电路；整体下来，材料成本100块以内，加上人工，销售价格可以控制在200元以内；

如果要寿命长，那就把保护膜换成含氟的ETFT薄膜（比普通的PET薄膜贵不少），结实耐磨；电池板之间的联线用好一些的；成本+35元；

如果要轻且结实，那就可以把玻纤板换成碳纤维板（比玻纤板贵不少）；开始一问价格就吓到了，主要是做无人机的机身的，没买来试，成本估计得+50元

这样一来售价就高了，不利于普及；

以后不知道会不会有人找到更适合太阳能电池的的材料组合

csxcsx123 · 2015-08-28 14:58

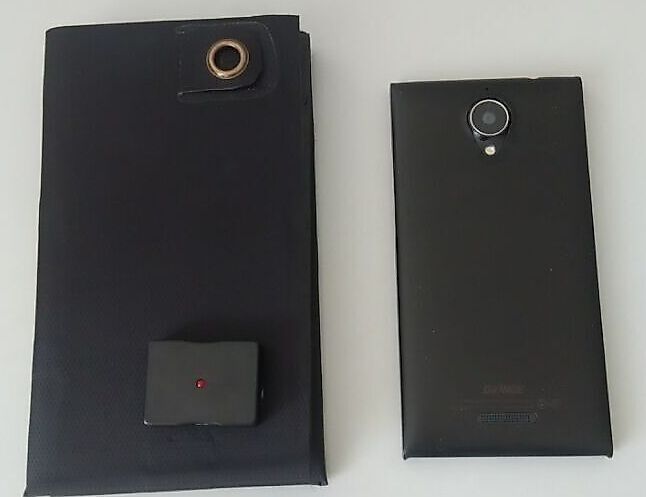

12W的晶硅太阳能充电器，重量仅199g

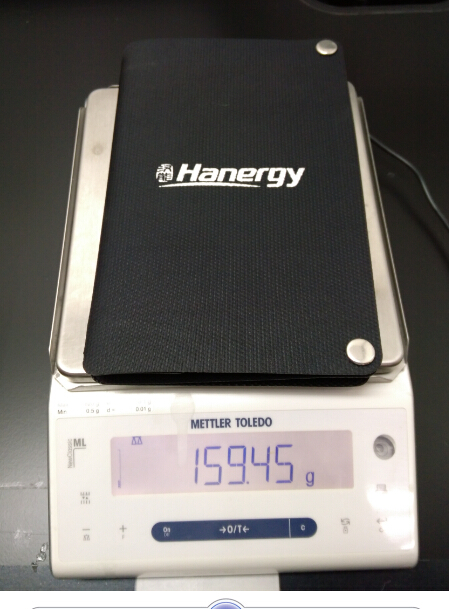

买来的汉能的8W薄膜充电器为159g,按功率比例计算，12W的薄膜充电器也要240g了；

也就是说比这种薄膜充电器还要轻一些；

主要是把大部分不产生电能的、非电池的面积都去掉了

当然，与薄膜充电器相比，最大的优势还是价格了
汉能8W的薄膜充电器好像是400~500元吧
我们这款大概成本不到100元，售价算160元吧

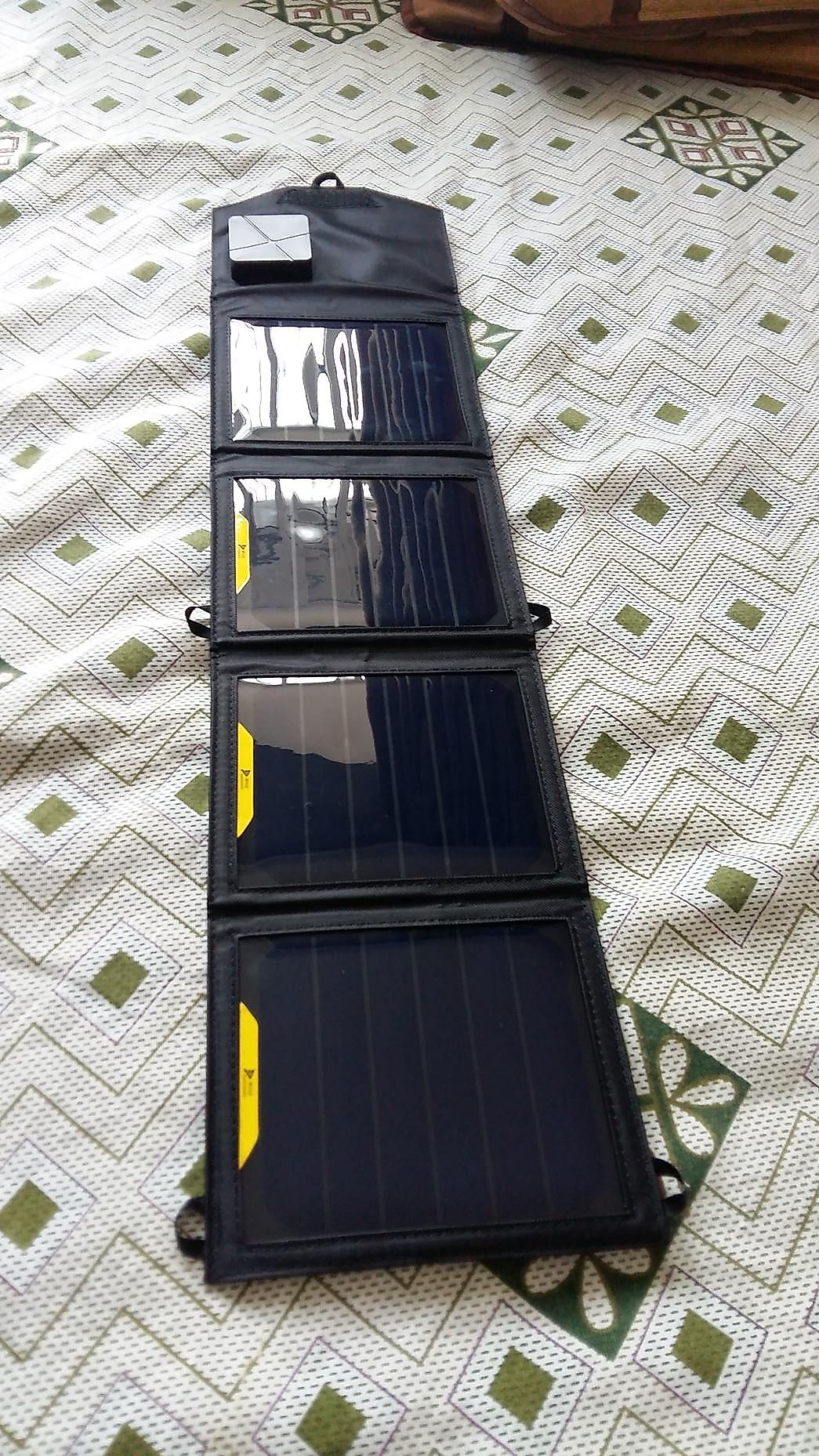

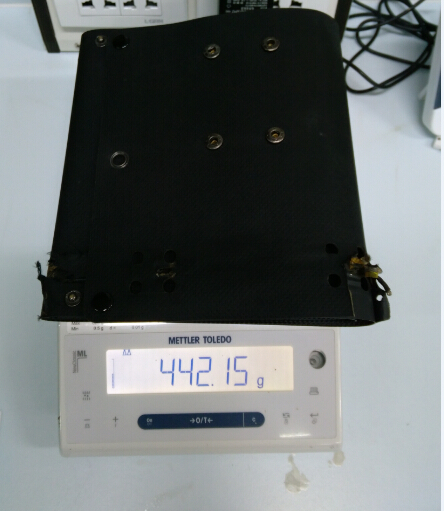

买的别的晶硅太阳能充电器样品，10W的440g，超重；

csxcsx123 · 2015-08-28 15:07

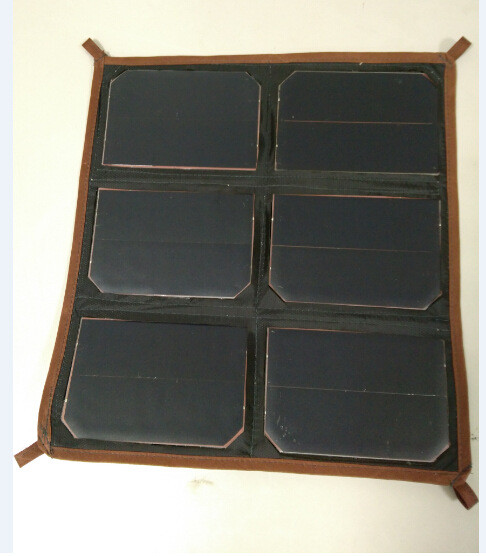

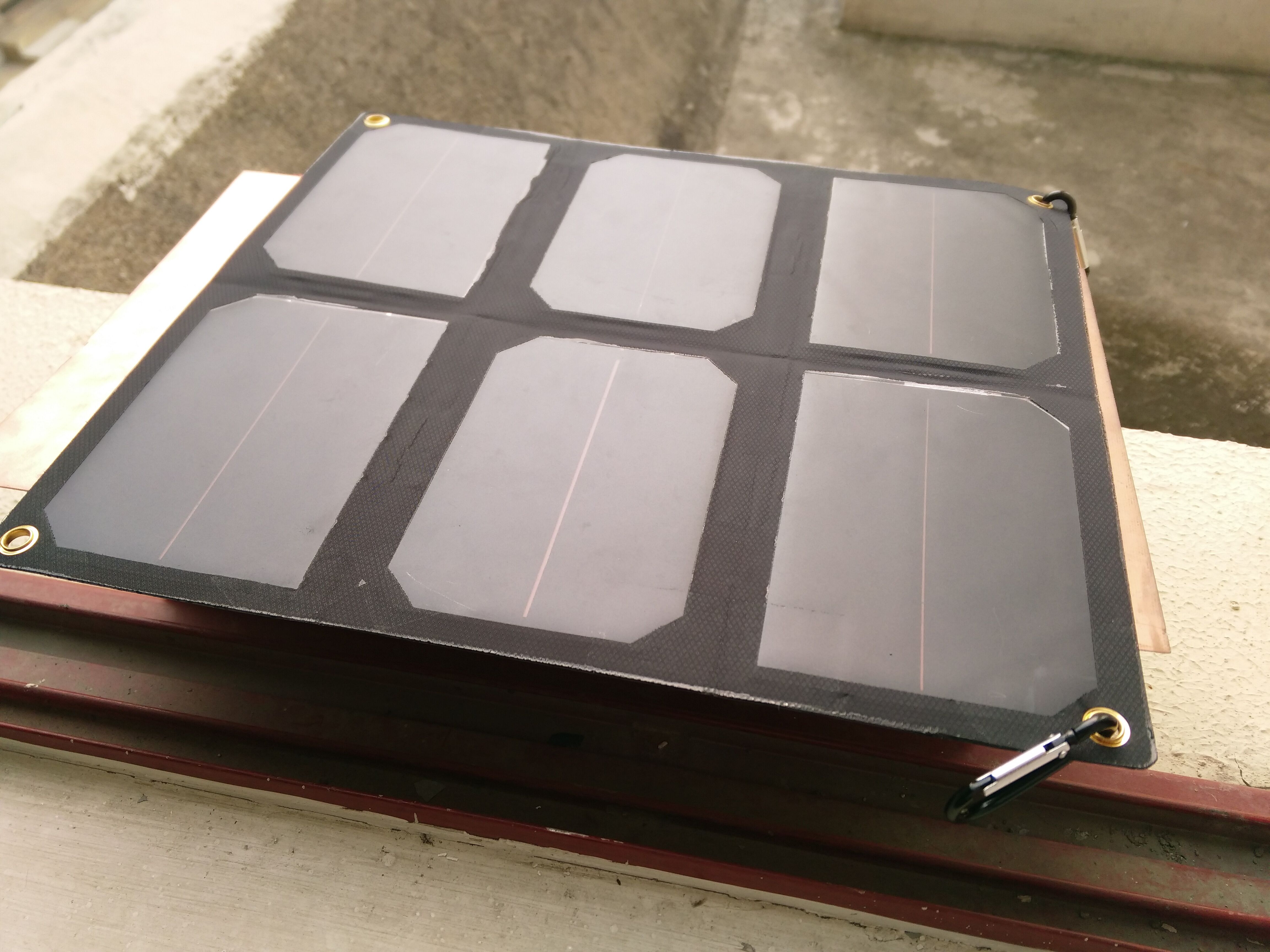

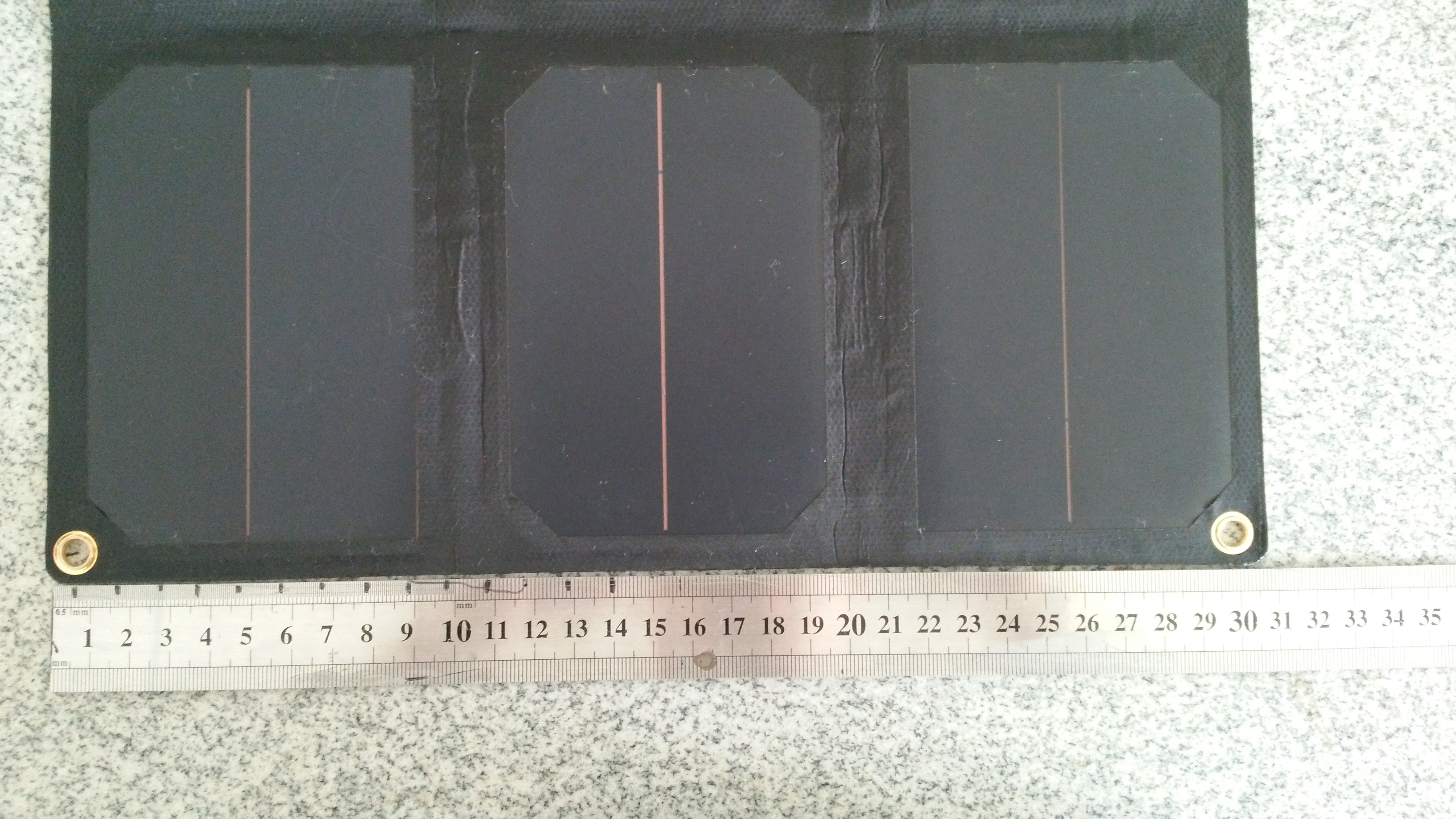

展开后的尺寸：正面：

样品做得仍然不够整齐，不过如果后面能一次做一批量，可以定制PCB保护背板，尺寸比手工切的更准确，应该可以做得外观更整齐；

背面：

csxcsx123 · 2015-08-28 15:08

与薄膜充电器展开后的对比：
这款薄膜充电器是8W的，应该是铜铟镓硒薄膜电池，效率约15%；
我们用的电池是N型单晶的电池，效率约21%，所以虽然面积差不多，但功率是12W，要大50%

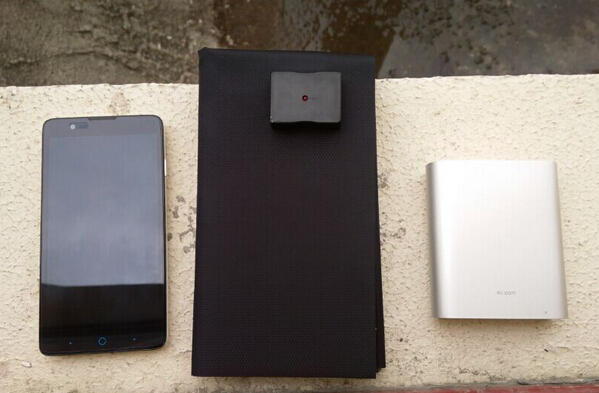

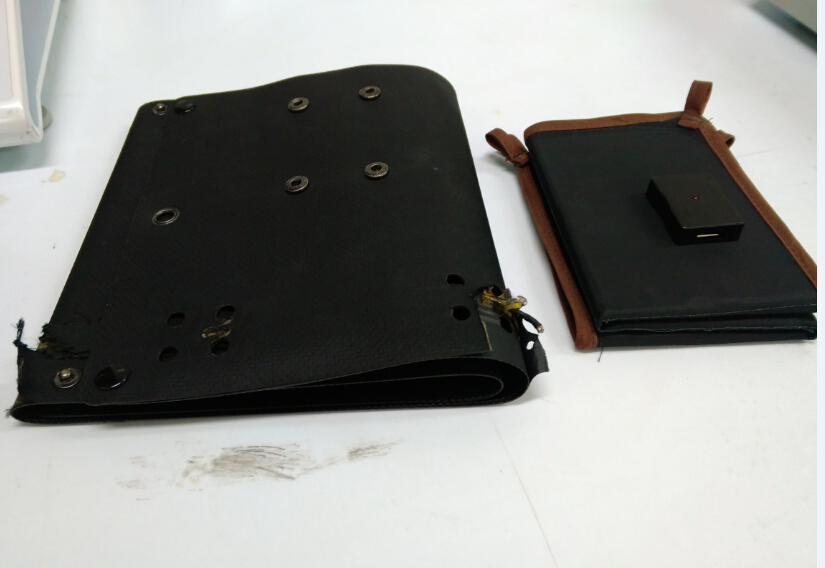

折叠后的对比：边上是市场上买的晶硅充电器，１０Ｗ的，440g,折叠后面积也要大不少；

折叠后的对比：边上是薄膜充电器，8W的，159g,折叠后面积也要大一些

csxcsx123 · 2015-08-28 15:09

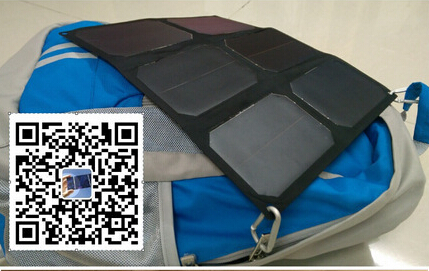

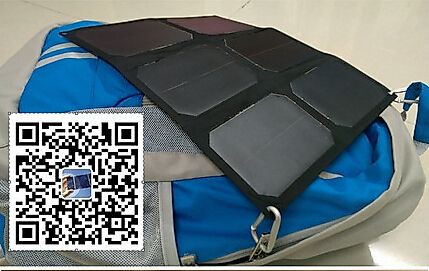

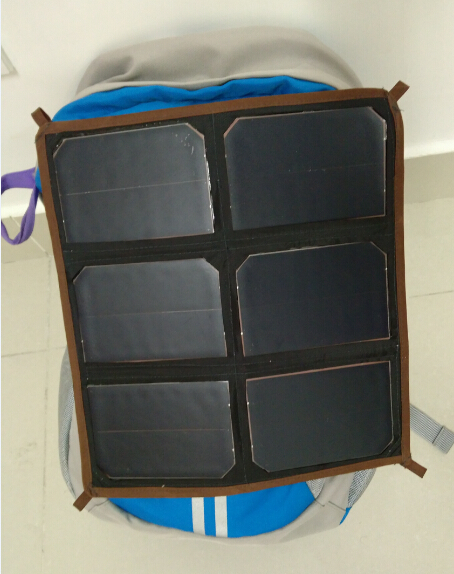

挂在包上的效果，

csxcsx123 · 2015-09-22 13:55

12W太阳能充电器移动充电效果初步测试2015-09-22 程四兴-光伏 阳光太阳能
前几天测过一次，当时是下午时间比较晚了，所以测试时间也较短，以后再抽一个晴天下午多测试一段时间；

csxcsx123 · 2015-09-22 14:02

一，太阳能充电器使用需要注意的几个问题：（更新在微信上了，有空我把图片也整理上来，办公室网络上传不了图片）
1，尽量使用较短较粗的充电线：

   如下图所示的两根充电线，同样的阳光和充电宝，使用橙色长线，充电电流只有0.83安，而使用蓝色短线，充电电流有1.3安，充电效果相差很大；原因可能是短线电阻更小，电压降较小，接上充电器后更接近最大功率点；
   周末我去华强北，再买一批这种短充电线，以后的每个同学购买太阳能充电器时，都会免费配一根短充电线，以免太阳能充电器辛辛苦苦发的电因为充电线而输出打折；
   已经买过的同学下次再在我们淘宝店买别的东西时，可以也找我们负责淘宝的同事要一根短线；

2，不要直接插苹果手机、三星的某些型号的手机充电：

   苹果手机、三星的某些手机，可能是因为考虑充电质量的问题，似乎 有某种保护机制，一旦充电电流有突然降低（太阳能户外使用很常见的，比如突然有一大块云，或挂在包上，突然一转身，遮住了阳光）；则等到阳光再恢复时，充电电流不会恢复；
   而试过的充电宝，以及各种国产手机，则不会有这个问题，充电电流会随着阳光强弱变化而变化；
   虽然有些太阳能充电器稳压模块好像可以通过持续的断开重连来绕开这个现象，但感觉一方面苹果等手机设置这种保护功能肯定是有理由的，可能就像一般高端进口的生产设备都会对外围环境要求更严格；另一方面这种情况肯定充电效果也不会太好；
   所以最好的方式应是，先用太阳能充电器给各种充电宝充电储电，再使用充电宝给手机充电；
   充电宝对电流质量要求没那么高，而且充电电流大，能更好的吸收太阳能板发的电；
3，注意保护太阳能电池板：
    由于户外使用的同学，对重量要求比较严格，所以我们在选择电池背面保护板时使用的较轻型号，各小单元之间连接间隙也较小；
   所以使用时注意保护电池板，不要故意弯折电池板，
   折叠时最好也按下图顺序折叠：

4，注意最好能让太阳能板正对着阳光的方向，
正对着阳光与有一定角度发电效果差别挺大的，有空我整理个资料详细说明；

csxcsx123 · 2015-09-22 14:11

充电线质量对充电电流的影响以及额定充电电流相关问题的说明---------（我们做电子的金同学针对下面两个问题写的回复）在使用太阳能充电器给手机或移动电源充电的时候，相信有不少同学都会遇到以下两个困惑：
1、为什么明明太阳晒得跟火烤一样，使用太阳能充电的速度却好像总上不去呢？
2、我的手机和移动电源的额定充电电流只有1A，用功率那么大的太阳能充电器会不会把我的设备给充坏呢？
就上面这两个问题我们先给出答案：
1、如果您是在正确的方式下使用太阳能充电器还出现充电速度上不去的情况，很有可能是充电线的质量不好所导致的。
2、12w的太阳能充电器的最大输出电流是可以超过1A的，但是给额定充电电流只有1A或是更小的设备充电是不会造成损坏的。
下面我们通过两个实验来更直观详细地给大家解释说明
实验一：充电线质量对充电电流的影响

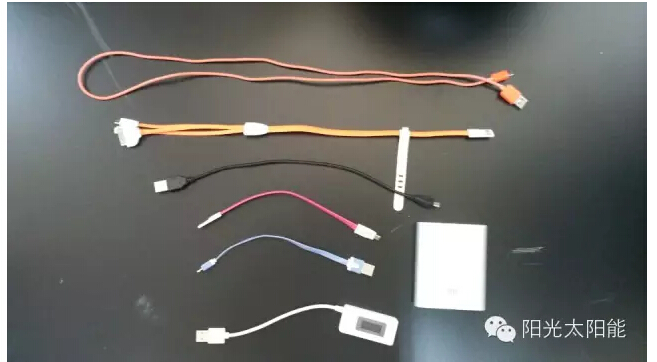

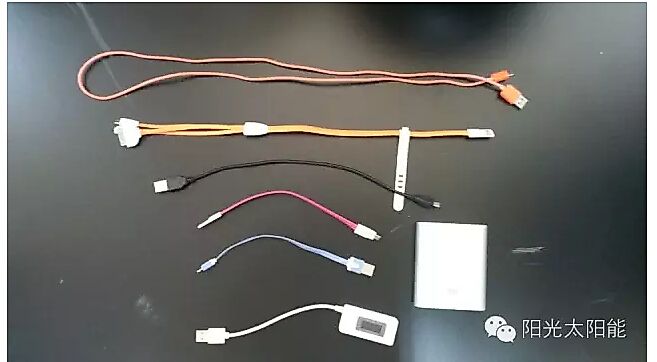

我们一共找了5种充电线，由上到下依次命名为：橙色长线、橙色中长线、黑色短线、红色短线、蓝色短线。最后一个白色的是测试用的模块，充电对象为小米10000mAh移动电源。

测试是在模拟日光的氙灯下进行的，光照强度稳定，可以更准确比较出充电线对充电电流的影响。

从表格中的测试数据可以看出，使用黑色短线时的充电电流最大，使用橙色长线时的充电电流最小，这两者之间的差距高达0.69A之多，可见充电线质量的好坏对充电效果的影响有多大！从原理上来说，充电线导致充电电流过低的原因是由于充电线上的线损太大，只有充电线的电阻小了，线损才会变小，才不会大幅拉低充电电流。充电线的电阻主要包括两个部分，一是其本身的电阻，二是插头连接部分的接触电阻。所以，选用一条质量上乘的充电线非常重要，而对于像太阳能充电器这类功率有限型的电源来说更是尤为的重要。
试验二：最大输出电流2A的适配器给额定充电电流1A的设备充电会怎样？

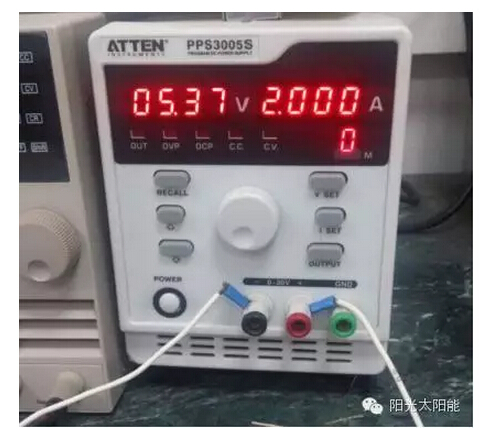

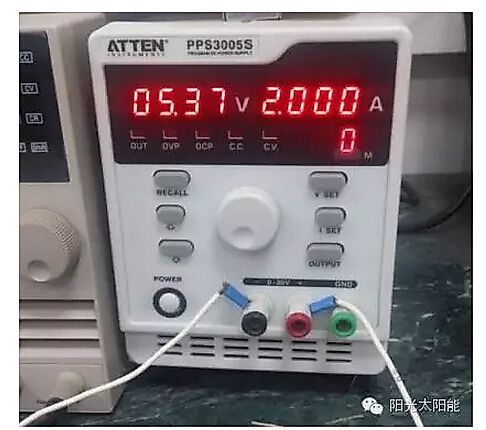

为了方便，我们直接使用数字可调电源来模拟平时给手机充电的2A适配器，对试验效果并无影响。上图显示该电源最大输出电压为5.37V，最大输出电流为2A。下面来看看对手机充电会出现什么情况。

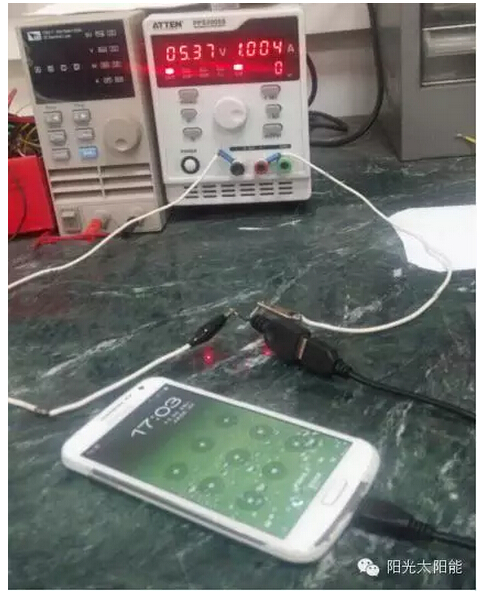

充电手机型号为三星I9268，额定充电电流为1A。从这张图可以看到，充电时可调数字电源上的电压电流分别显示为5.37V和1.004A。并没有出现充电电流远高于1A的状况。
      这是因为现在的手机以及移动电源一般内部都集成有充电管理电路，对设备充电时进行控制管理，比如充电电流的大小控制，过压保护，过温保护等。适配器主要是起到整流和电压转换的功能，通常我们会看到手机适配器有5V，1A、5V，2A等不同的型号，这些不同的参数只是表示它们能提供不同的功率，并不决定手机充电时的电流大小。比如一部手机的额定充电电流是1A，如果使用5V，2A的适配器给它充电的话，最大充电电流还是只能到1A左右，而并不会到2A这么高，因为手机内部的充电管理电路不允许你过流。如果一部手机的额定充电电流是2A，而这时候使用5v，1A的适配器给它充电的话，那么最大充电电流就只能到1A左右了，因为适配器最大只能提供1A的电流。所以大家以后无需再担心这个问题了。

csxcsx123 · 2015-10-03 16:39

现在起了个名字叫“黑叶钱包式太阳能充电器”了，
取自太阳电池如黑色树叶之意:grin:

csxcsx123 · 2015-10-08 00:35

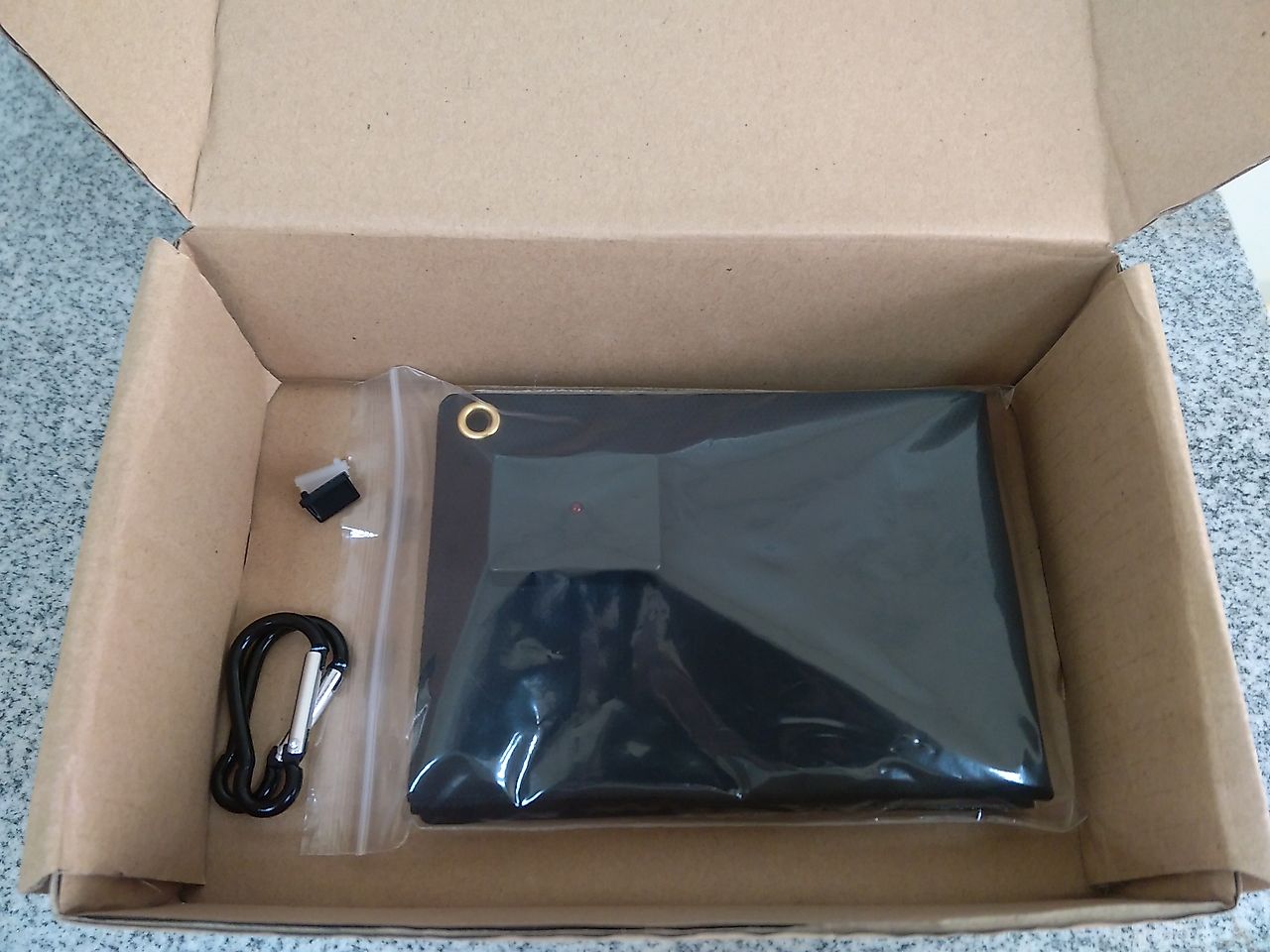

20151008:黑叶12瓦钱包式太阳能充电器

csxcsx123 · 2015-11-09 07:23

双11特价189元，第二代正式版，仍然是200克，12瓦的，充电电流可以达到1.3~1.5A

csxcsx123 · 2015-12-08 03:53

双12特价189元，第二代正式版，仍然是200克，12瓦的，充电电流可以达到1.3~1.5A
