来一个实用的...
不论市场上头灯有多少,也不论价格有多高,找一款适合自己的头灯还真不是很容易,还是DIY吧~
这个不是概念版,也没有什么科技含量,需要的只是动手能力...

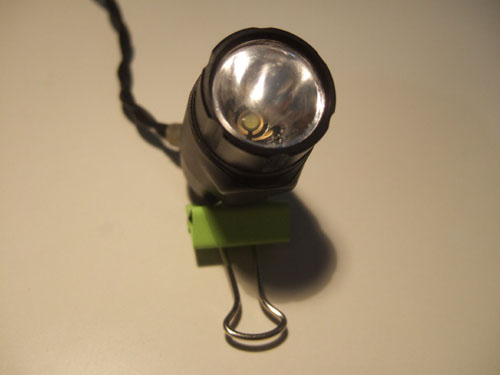

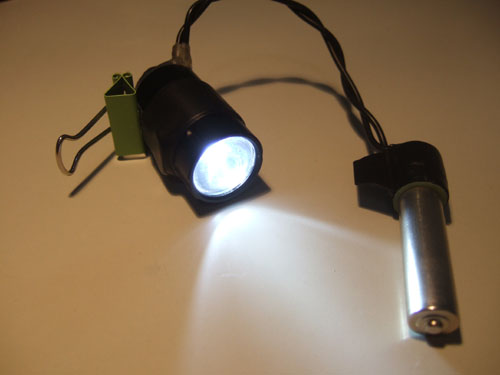

就是下面这个东东,不算电池,连电池仓在内一共26克.
爱水电
·
2007-03-02 16:48

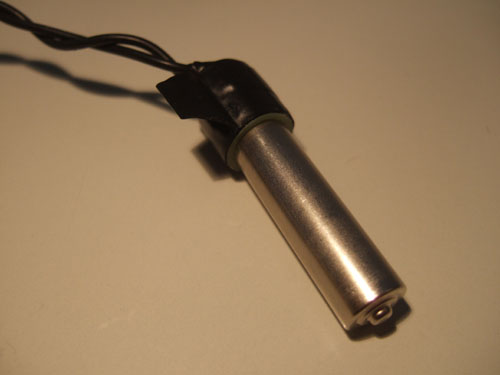

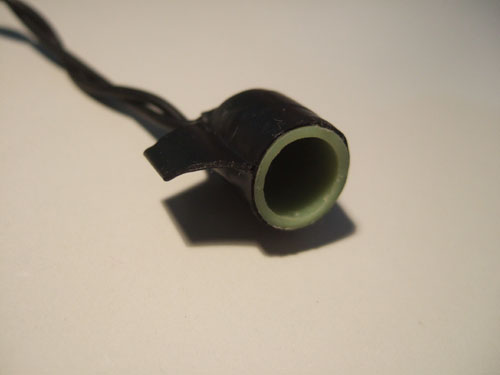

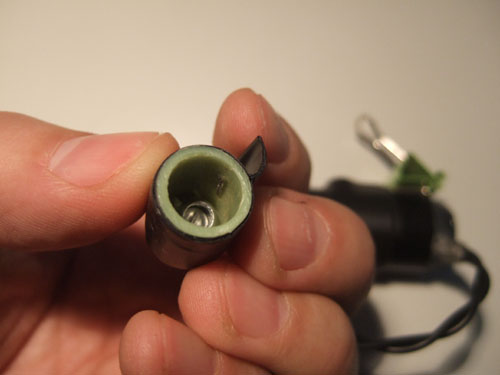

装入电池后的电池仓、电池仓和完全组合图
爱水电
·
2007-03-02 16:56

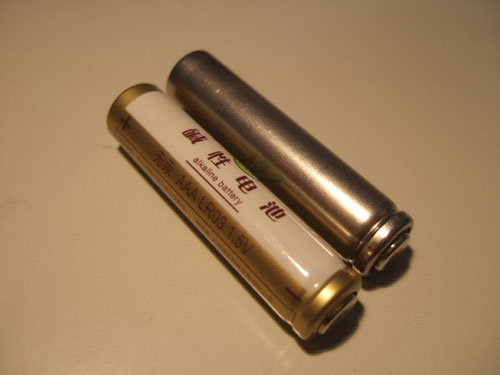

电池要剥了皮用，为什么这样做看看后面的图就会明白。。。
爱水电
·
2007-03-02 17:00

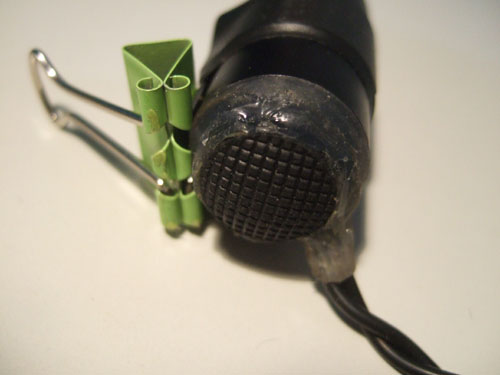

灯头和开关部位一定要密封好，否则就不容易做到完全防水。
内部电路接点和导线连接部位要全部用焊锡焊牢，密封以后就不容易打开了。
爱水电
·
2007-03-02 17:04
大家想想把电池仓固定在帽子上是如何实现的？有一个小机构必不可少！

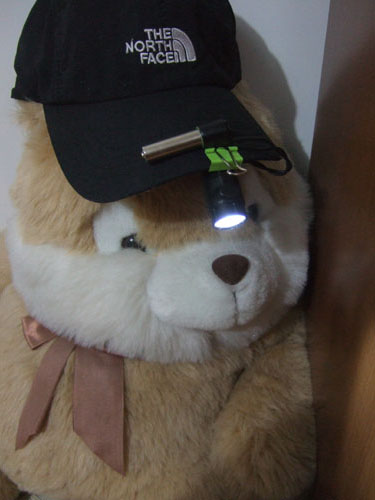

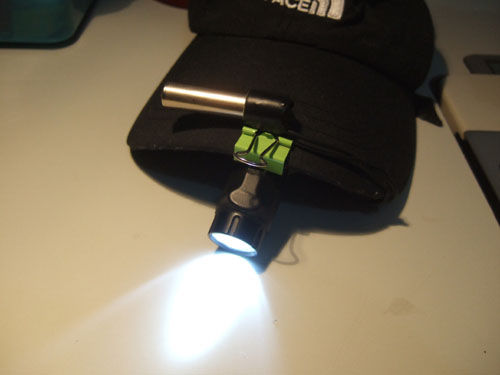

再看看最后的效果～
爱水电
·
2007-03-02 17:09
1W的效果真是没得说,一节7#碱性电池可以连续使用超过两个小时...
戴在头上那叫爽,下次出门肯定不用洋鬼子的了...哈哈~

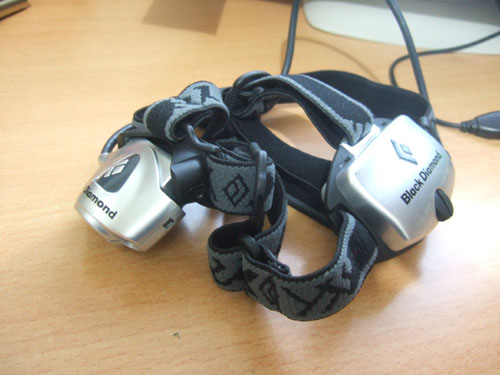

和下面这款BD头灯的对比：
俺的BD带电池163克,亮度有两档不同亮度,防水4级;
DIY的带电池37克,亮度介于BD两档效果之间,防水8级.
本DIY制作可以用任何带升压模块的单节电池手电筒改造,功率大小可自己选择(涉及成本)...可能有人注意到了,这个设计不是最UL的,牺牲了开关也是可以的,因为电池仓本身也有开关功能,下一个制作肯定低于20克~
（完）
爱水电
·
2007-03-04 14:18
为了验证昨天的想法,今天用三种电池大致测试了一下:
1 前面提到的欧尚廉价7#碱性电池
2 GP超霸 7#碱性电池
3 次世代 5#800毫安小时可充电镍镉电池
结果出乎意料!
1号电池表现出了惊人的耐久力,持续两小时亮度仍然不错,注意了一下,亮度比初始还是有明显下降,到了3个小时亮度还可以用于阅读,但是不适于道路照明,3个半小时仍然有较暗的可用于阅读的光照,但是比较暗,3小时45分,只有微弱光斑...测了一下电压,刚卸下电池时630MV,初始电压1.59V.
2号电池价格比较高,一个小时后开始变暗,到了一个半小时光线继续变暗,两个小时明显变暗,几乎是1号电池的接近3小时的水平...比较失望,后面没有继续...
3号电池的容量接近1VAH(960MVAH),新充的电!理论上1W的灯头全功率可以点燃一个小时,实验中发现,基本表现和2号电池几乎一样...
总体感觉:该灯头平均输出不足1W,功率输出呈线性下降趋势,电池选择问题似乎比较复杂,值得进一步探讨...
爱水电
·
2007-03-06 10:15
在本帖发布一天以后,美国某著名户外网站DIY版惊现类似设计...

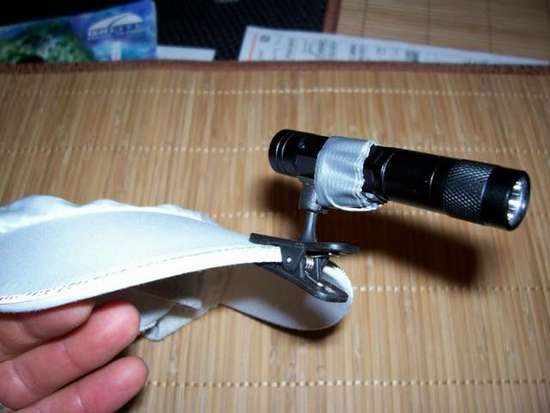

SUBJECT Fenix Cree LED Hat Clip ON 03/04/2007 21:47:32 MST
电池要剥了皮用，为什么这样做看看后面的图就会明白。。。
为了UL剥皮实在是太变态了，佩服啊！
当然剥皮也是为了导电。
直接的目的似乎是为了导电,这样做可以拉近正负极的位置,电池仓就可以做得很小了,只有这样才能真正减重...
回上面的问题:用热熔胶密封.这个3克重的夹子已经很合适,手里还有更小的,但是力量怕是不够,毕竟还要考虑到固定电池仓呢!
灯头和开关部位一定要密封好，否则就不容易做到完全防水。 内部电路接点和导线连接部位要全部用焊锡焊牢，密封以后就不容易打开了。
密封用的是不是硅胶？
固定用的夹子很巧妙，是不是还有更轻巧的夹子？
大家想想把电池仓固定在帽子上是如何实现的？有一个小机构必不可少！ 再看看最后的效果～
这个不错不错.
强！看来也要DIY下先得！！！
好久没来磨坊装备版了，难得看到那么精彩的作品，gearer上没看到这两篇吗？
这个放在水杯里么?放在装水的杯子里也,,,哇!!
很好的東東.
估计加精吧.
GOOD!
很好，有一定的启发性，能否尝试用多种通用电源，选用更可靠的LED元件和电路，打造成主要使用头灯。。。
关于电源，如果1W的话能使用5小时以上不错，这样一个5号可能就不够，如果用接头分离通用电源盒（朋友在香港带回一个20多元的LED头灯，可以用两个5号或3个7号），使用5号电池或大容量的18650那种锂电一颗，这样通用性和续航性都有提高。。。
现在我用的一个3WLED手电可以用1个18650（2400MAH）、一个18490（1400MAH）、两个CR123、两个16340，甚至一个CR123都可以，以上电池都只需要一个充电器就可以。。。
我上面用的是7＃电池,换一个5#的大约可用6小时,每个人可以根据自己的需求换用不同的电池系统...下次出行我会把它当成主头灯用,还有一个低照度的LED微型手电作为备用...
我以上的数据是实测的结果,单节7#绝对不可能有2VAH的电力储备!即使是单节5#也不一定有!不过这种升压电路很有意思,电池在很低的电压下也会有很好的照度,估计在最大输出时会有一瓦的功率,但随着电压的下降就不会有全功率输出了,平均功率输出最多也就是几百个毫瓦...但是看起来仍然比较明亮.5#电池测试结果也是一样,居然6小时还比较明亮...
测试中5#用的是劲量碱性电池,7#用的是欧尚超市专供碱性电池(质量不是非常好,如果是好品牌,时间还会长一些).
总之,两位说得很对,这个灯头用碱性电池平均消耗功率不足1瓦是肯定的...
之前买的一个fenix一瓦手电，下边是在flashreview上使用单节5号电池放电曲线。前一个是使用的碱性电池，第二幅图是用的2300mah的镍氢电池
为了验证昨天的想法,今天用三种电池大致测试了一下: 1 前面提到的欧尚廉价7#碱性电池 2 GP超霸 7#碱性电池 3 次世代 5#800毫安小时可充电镍镉电池 结果出乎意料! 1号电池表现出了惊人的耐久力,持续两小时亮度仍然不错,注意了一…
按理象这种大电流放电，理应是镍镉电池的强项。真想不通！
另:一节5号2300mAH的充电池已经有2.7WH的电量.
水电兄仔细认真的精神真值得称赞。
整理了一下爱水电的资料：
从价格方面：
1号电池<2号电池<3号电池
从持续时间来说：
1号电池>2号电池>=3号电池
我感觉这头灯对于电池来说是价格与电量成反比。。。
这个LED的电路应该只有升压而没有恒流，所以随电量下降而变暗，如果加入恒流功能的话可能可以点的时间就更短了，个人推测而已。。。
我的头灯摔坏了，正好自己再弄一个
值得称赞！
那还不告他丫地
没那么严重,可能也就是不谋而合...
楼主不如批量生产算了
反正这个量产之后比什么BD啊便宜
性价比高
呵呵，他那个不比水电兄的东西。东西都是现成的，电筒就是fenix cree，那个小夹子是photon的配件，下边有几个小磁铁，比你的夹子估计要重。我想把我的fenix拿来改，可惜后边那个开关比较麻烦，先找找材料先
LZ再找找更合适的固定方法，就可能更美观了！
支持原创-DIY
