一根螺栓解决碗组座安装(改良后的碗组安装工具)(已上图)

一根螺栓解决碗组座装车时的敲击过程

原理:
利用螺母收紧时产生的压力,使碗组座乖乖紧贴,安装在车架的头管里

现象:
在车店装车时,SF们用锤子,对着碗组座又敲又打的,费力不说,最要紧的是心痛我车车的车架,花了!碗组座也花了!

工具:
1 Ø24X155mm 外六角螺栓 一根

Ø24 螺母 一颗

Ø24 平垫 两片

2 14吋 活动扳手 两把(用梅花扳手亦可,应该是30或32的)

3 耐油石棉垫片 若干(需剪成平垫一般大小)

使用:
1 将螺栓依次穿金属平垫-----石棉垫片-----下碗组座----车架头管----石棉垫片----金属平垫----螺母

2 将螺母以手上紧,至拧不动为止,改用扳手加紧

3 加紧时,观察碗组座的移动,看到碗组座到位了,便可卸下螺母

4 使用同理可装上碗组座,依次
金属平垫-----石棉垫片-----已装好的下碗组座----车架头管----上碗组座----石棉垫片----金属平垫----螺母

注意:
遇到较长的车架头管,只需更换一根更长的螺栓即可,螺栓长度约比头管长度多出5cm左右

费用:
购买螺栓,平垫,耐油石棉垫片(汽车气缸用的),螺母
全部不到人民币20元

(真诚欢迎各位拍砖)

toto_pen · 2007-05-03 13:45

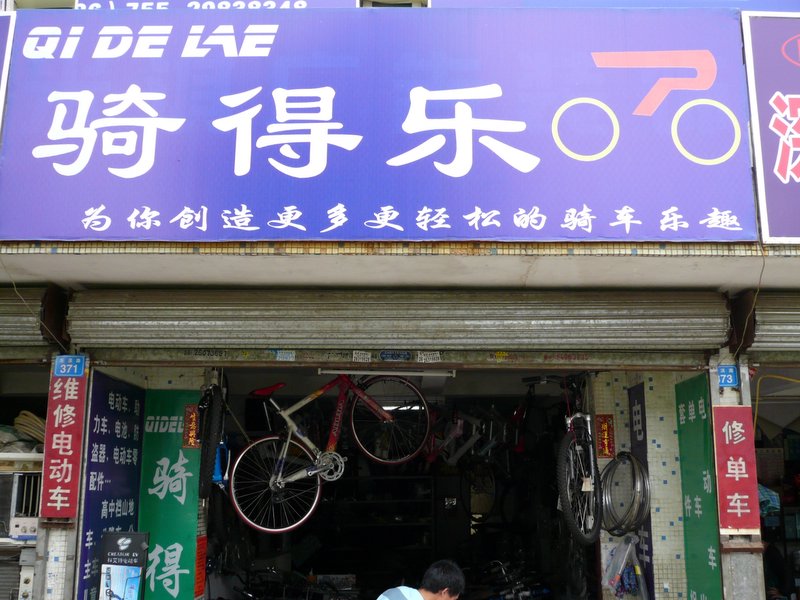

勤劳的方老板,一定要扫干净地面才开工

工具

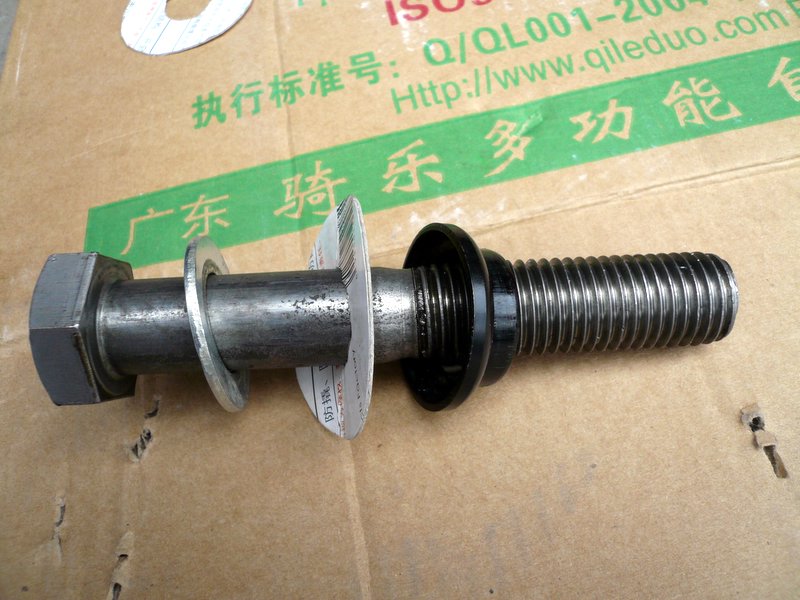

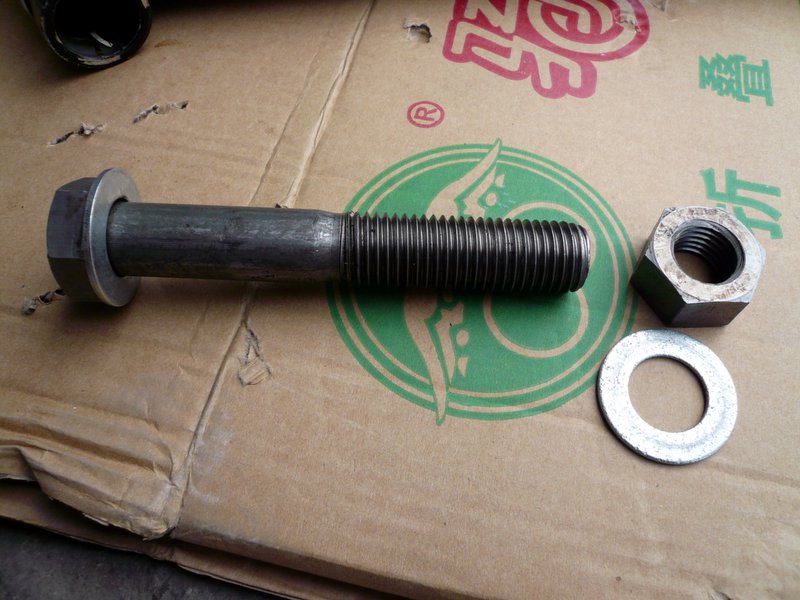

一根Ø24X155mm外六角半牙螺栓 一颗配套的螺母 两片金属垫片

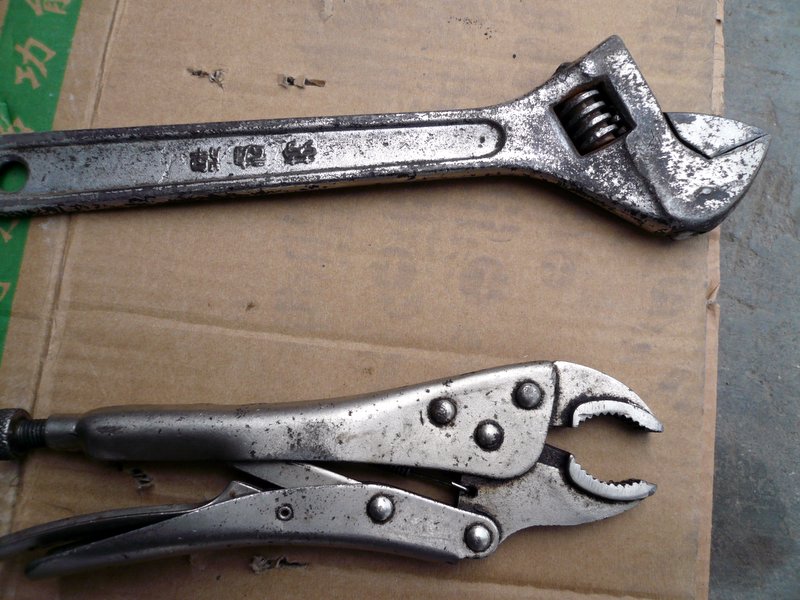

一把14寸的活动扳手 一把大力钳

toto_pen · 2007-05-03 13:57

操作过程

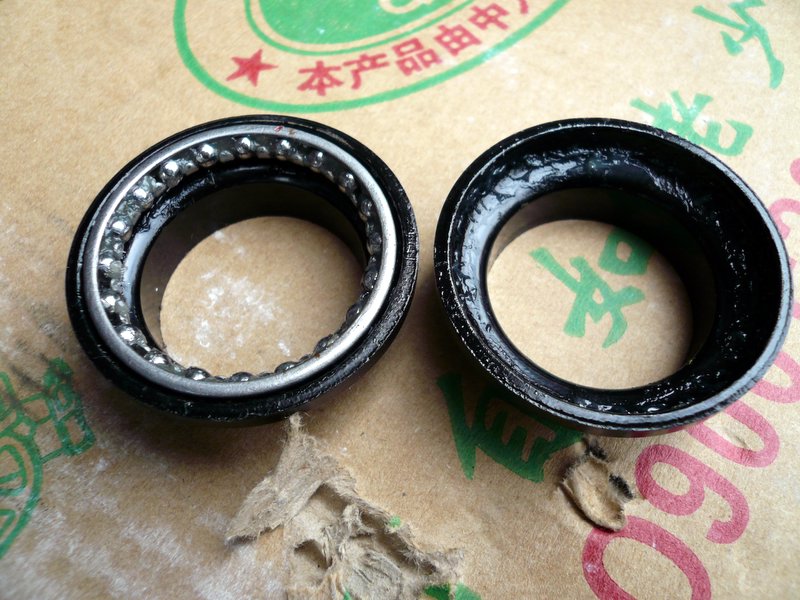

碗组座内的珠笼及珠珠在安装之前要取出

依次将螺栓穿过 金属垫片----耐油垫片----下碗组座

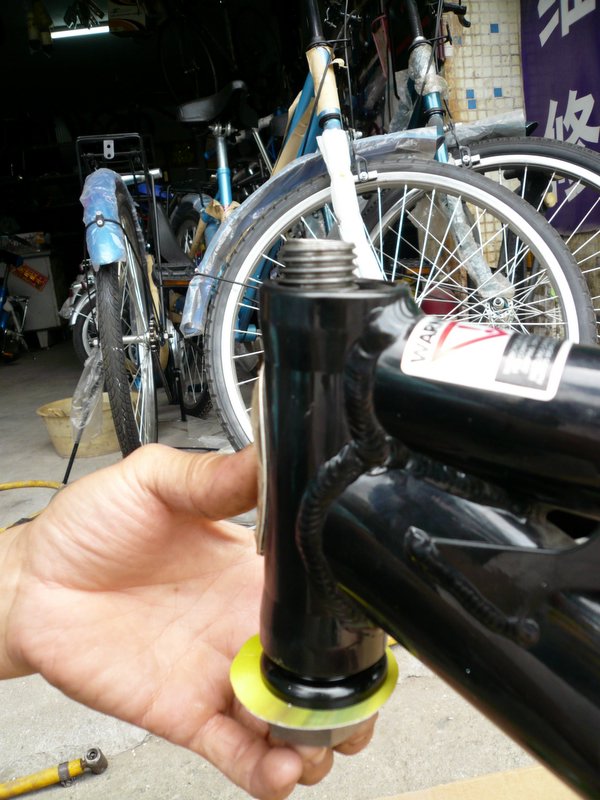

穿过车架头管

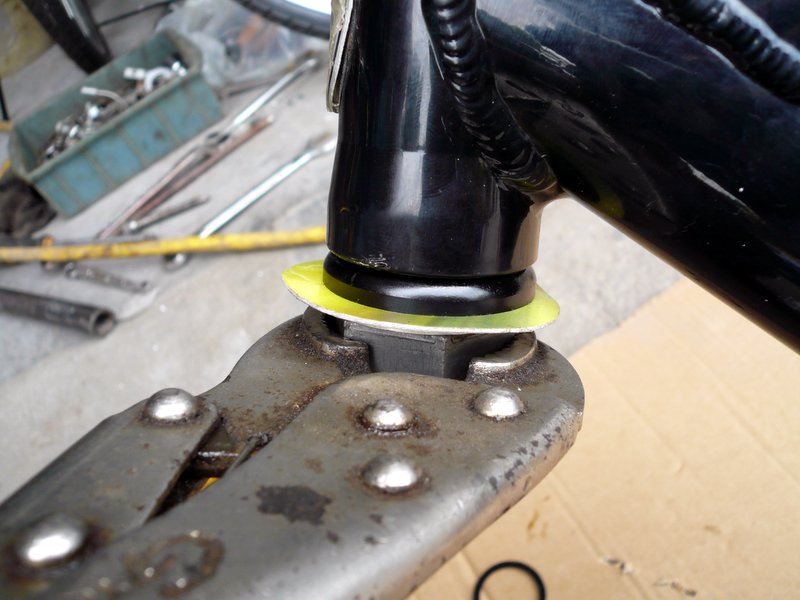

用大力钳将外六角螺栓夹紧

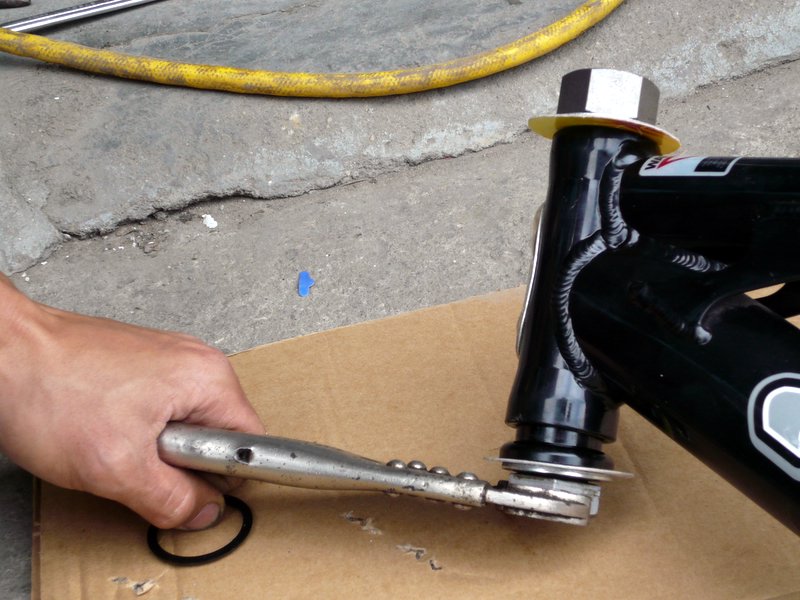

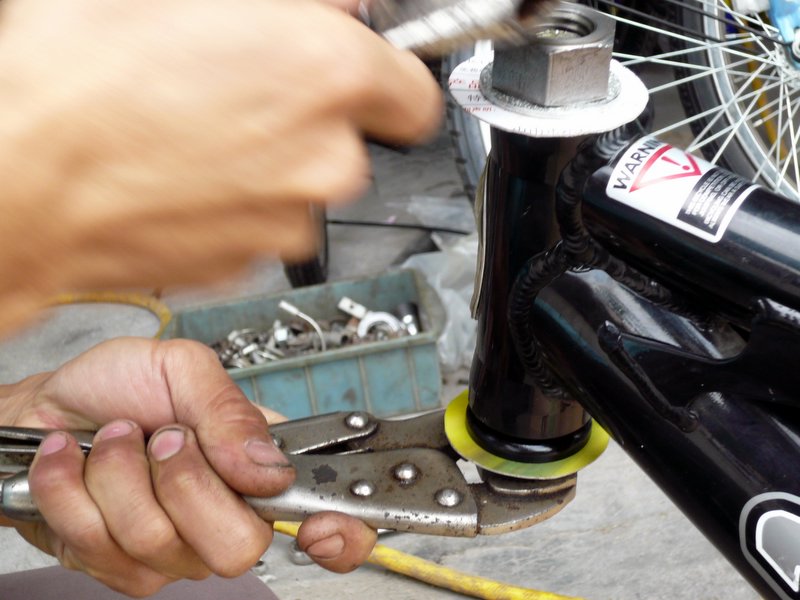

用活动扳手收紧螺母

观察到碗组座到位后,即可

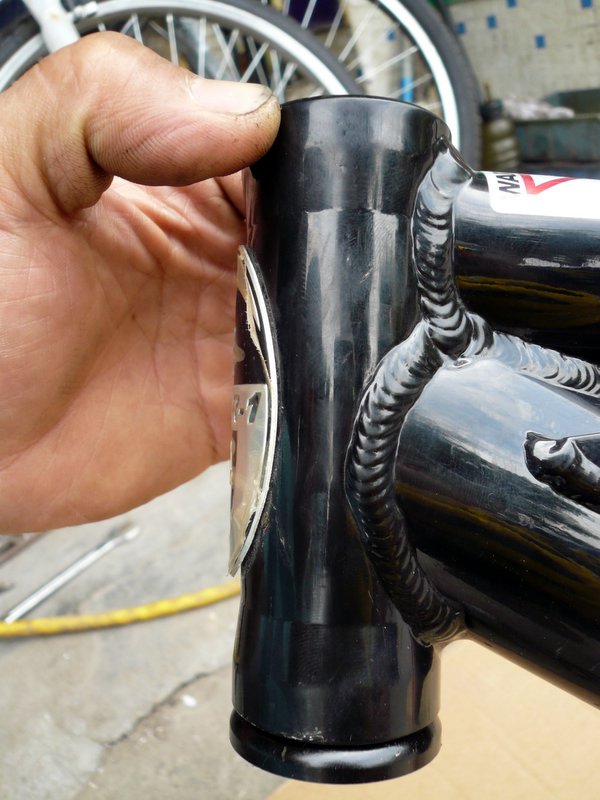

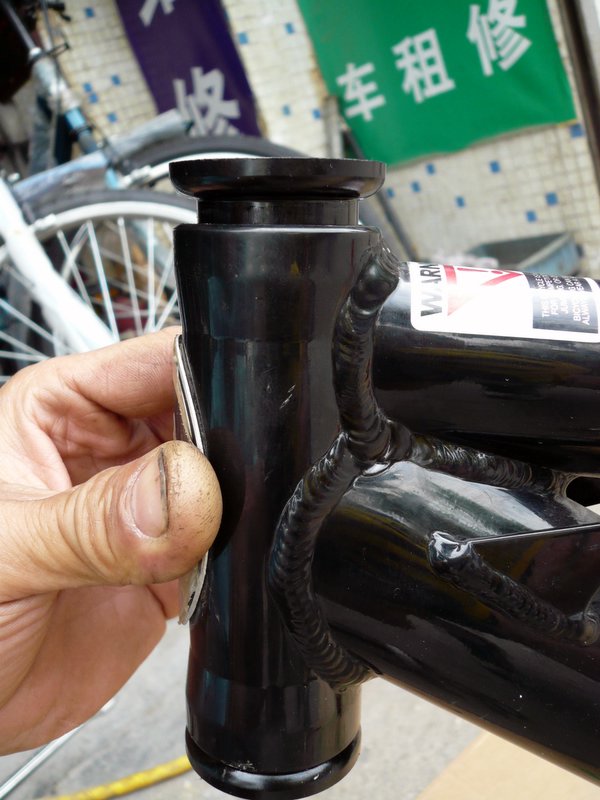

到位后的下碗组座

同理安装上碗组座

toto_pen · 2009-03-22 15:32

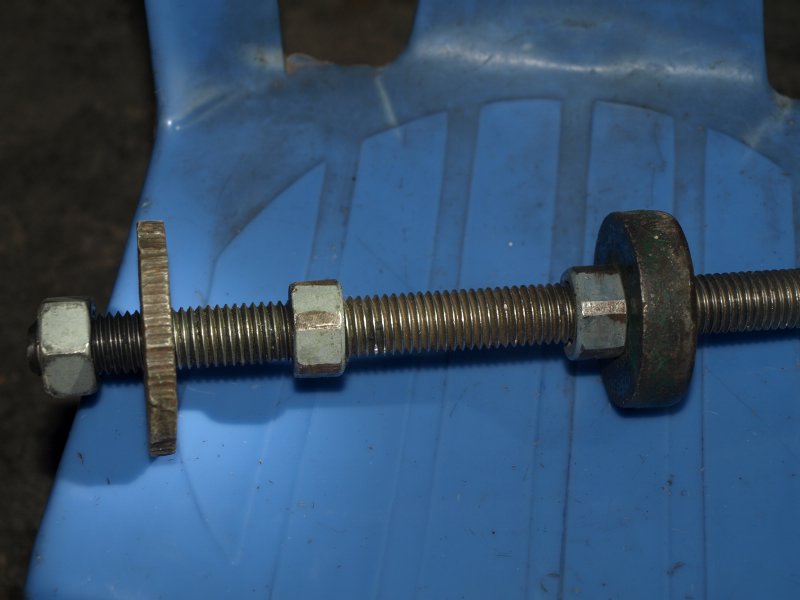

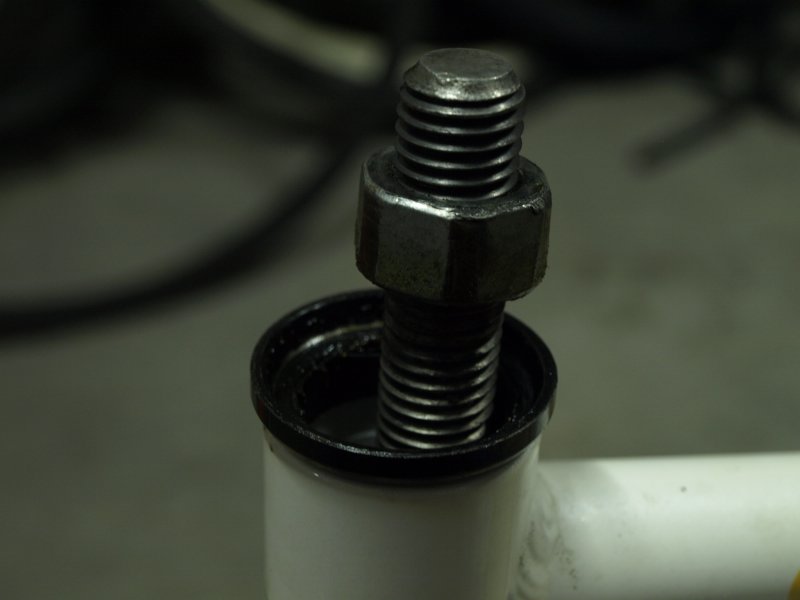

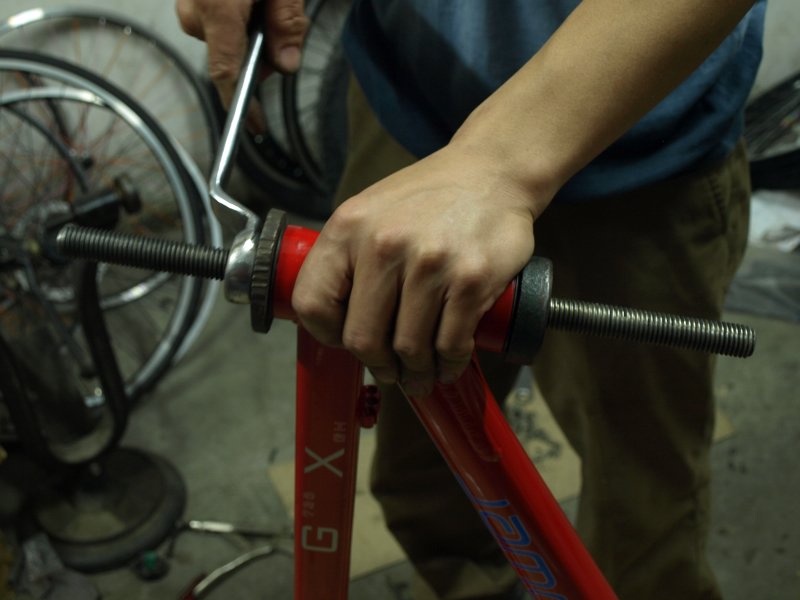

改良后的碗组安装工具
