关于SONY等微单无反相机的水下供电DIY解决（只限可USB供电机型）

18年2月1日更新：
原来的改装中，个别电路板会存在充满后休眠的情况，导致水下无法激活重新充电，早淘宝上找了几家，发现有写充电宝电路板会带摇一摇激活的功能，所以买了急了不同的回来测试，发现这个电路板可以在水下，拍拍相机壳就能激活充电，40块左右买个充电宝，把电路板拆下来就ok
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.142cf63cOff6sO&id=536258617283&_u=1koaou063e

希望这条信息能对水下使用微单、无反等可USB供电的相机的潜友有点帮助，为了便于检索，所以开了一条新帖，
自从15年初学了OW以后，就一发不可收拾，基本把所有的休闲时间都放在了出去潜水和上课上，基本一年5次的外出，水摄从最初的A7S+个美康的壳，到后来换了5D3+SEA&SEA;，又为了减少重量和4K的诱惑重回SONY A7R2+SEA&SEA;,一路折腾了不少，水摄的相关信息真是太少，偶尔去http://wetpixel.com/forums/index.php?act=idx看看国外的信息学习学习，
从5D3换回A7R2后，陆地重量和体积确实减少了一点点，只是一点点:blink:，现在习惯了A7R2后，陆地水下真的对5D3这种大家伙失去兴趣了，Everybody 和我一起喊 索尼黑科技 索尼大法好！:devil:，刚开始拿到SEA&SEA; A72的Housing，安装后就发现简直是反人类设计，换电池？换卡？给TTL引闪换电池？统统要把镜头罩取下来，再把镜头拧下来，再把相机取出来，换完后再一步步装回去，用惯了5D3的壳子简直受不了，加上无反的电池容量小，一潜上来剩一半电量，每次都纠结下一潜前换不换，出船在船上换更是风险翻倍，就这么纠结的使用了半年，偶然看到了MONO的使用心得文章，同样的壳子同样的问题，苦不堪言，但是也看到了他提到的DIY小型充电宝的想法。

抽出时间淘宝上逛了一圈，半个月时间买了些配件做改装实验，目前一切使用正常，改装完出去了两次，在有限的水摄时间（进了TDI技潜的坑）内测试了一切OK。故分享出来，

改装要求：
1相机支持USB供电，常见的是MicroUSB接口，其他接口只要能插充电宝的也OK
2:防水壳内有空间供你放下充电宝电路板和聚合物电池（尺寸下面淘宝链接里会有），为了这个我把S&S的TTL光纤引闪器拆掉了，一是TTL用的太少，习惯手动了，二是水下遇到过几次TTL引闪没电，你能想象相机满电闪灯满电却无法闪光的悲催情况吗？几千块买的闲置了:alien:
3：具有简单的的DIY手动能力，起码有个电烙铁焊锡膏吧

购买材料：
1：充电宝主板，18年2月更新，这个充电宝暴力拆开，把电路板取下来就ok
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.142cf63cOff6sO&id=536258617283&_u=1koaou063e

2：聚合物电池，体积小有多种尺寸，可根据你壳子内部空间选不同尺寸的，可以多块并联，尺寸没有把握就不同规格多买几块，一二十元一块，和水摄器材比起来简直就是不要钱一样，18650就算了，这个体积估计很难找到能放进去的壳子
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.onZWfs&id=543841034785&_u=qkoaouc3b0

3：接口插头，开始我是直接把电池接到主板上的，考虑到万一航空安检查电池什么的，还是能取下来方便些，使用插头需要注意是每次把电池和电路板重新连接后，都要用充电口激活下，
https://detail.tmall.com/item.htm?id=37227193903&spm=a1z09.2.0.0.Muszi7&_u=qkoaou8df6

4：弯头USB线，连接相机的时候这个会节省点空间
https://detail.tmall.com/item.htm?id=43144333772&spm=a1z09.2.0.0.Muszi7&_u=qkoaoufbfa&skuId=3160024379847

5：严谨点的，DIY后用万用表量一下USB输出的电压，看会不会超过5V2A，（我是没量，觉得没必要）

安装就是需要注意正负极别接反了，红色接正极，主板上写+的，黑色接负极，写-的，多块电池串联（我是用了两块）也是红色和红色一起，黑色和黑色一起，根据你壳子空间自己设计主板放哪里电池放哪里吧，使用过程是头一晚把相机电池和充电电池充好电，早上起来接好，水下再也不用为了省电去一会儿开机一会儿关机了。原来出去带5块相机电池，现在带两块就ok了。

 可能看起来改装很麻烦，但是实际操作还是很简单的，陆地上常用充电宝USB供电给相机用，还没听说过谁让充电宝给烧了的，在改装前还是看看相机说明书，支不支持USB供电，最后提醒，DIY有风险，改装需谨慎。
改装后的图片晚上回家拍下再发

p.p1 {margin: 0.0px 0.0px 0.0px 0.0px; font: 12.0px 'Helvetica Neue'; color: #454545}

lihui928 · 2017-03-26 16:26

磨坊手机上传不了照片，明天拿电脑传图

lihui928 · 2017-03-27 16:40

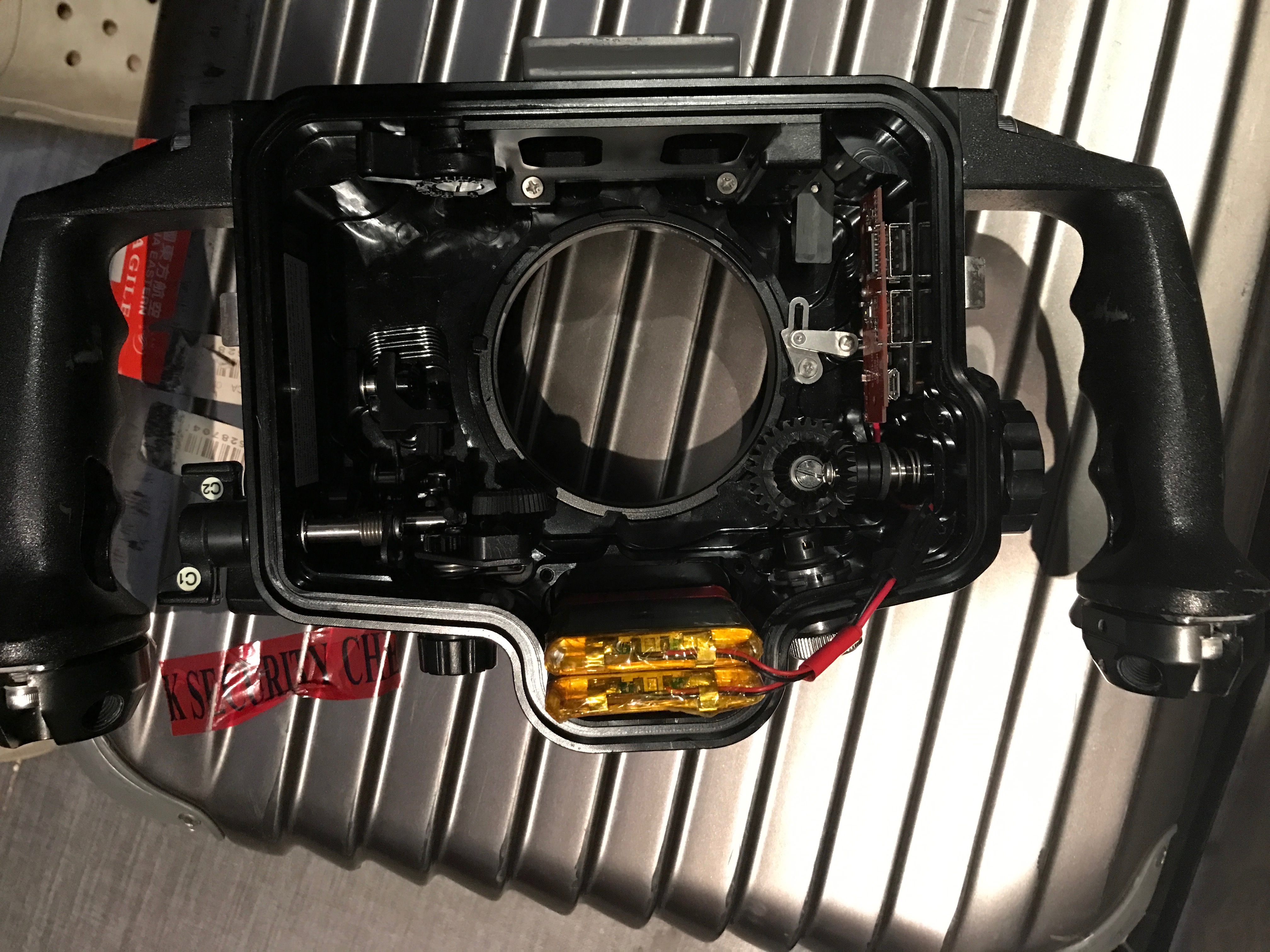

相机没在身边，用手机随便拍了下，各位看官凑合看吧,我是酱婶儿装的

改装步骤
1：设计好电池放哪里，主板放哪里，（主板最好放在离相机USB供电口近的位置）预留好连接到电池的线的长度

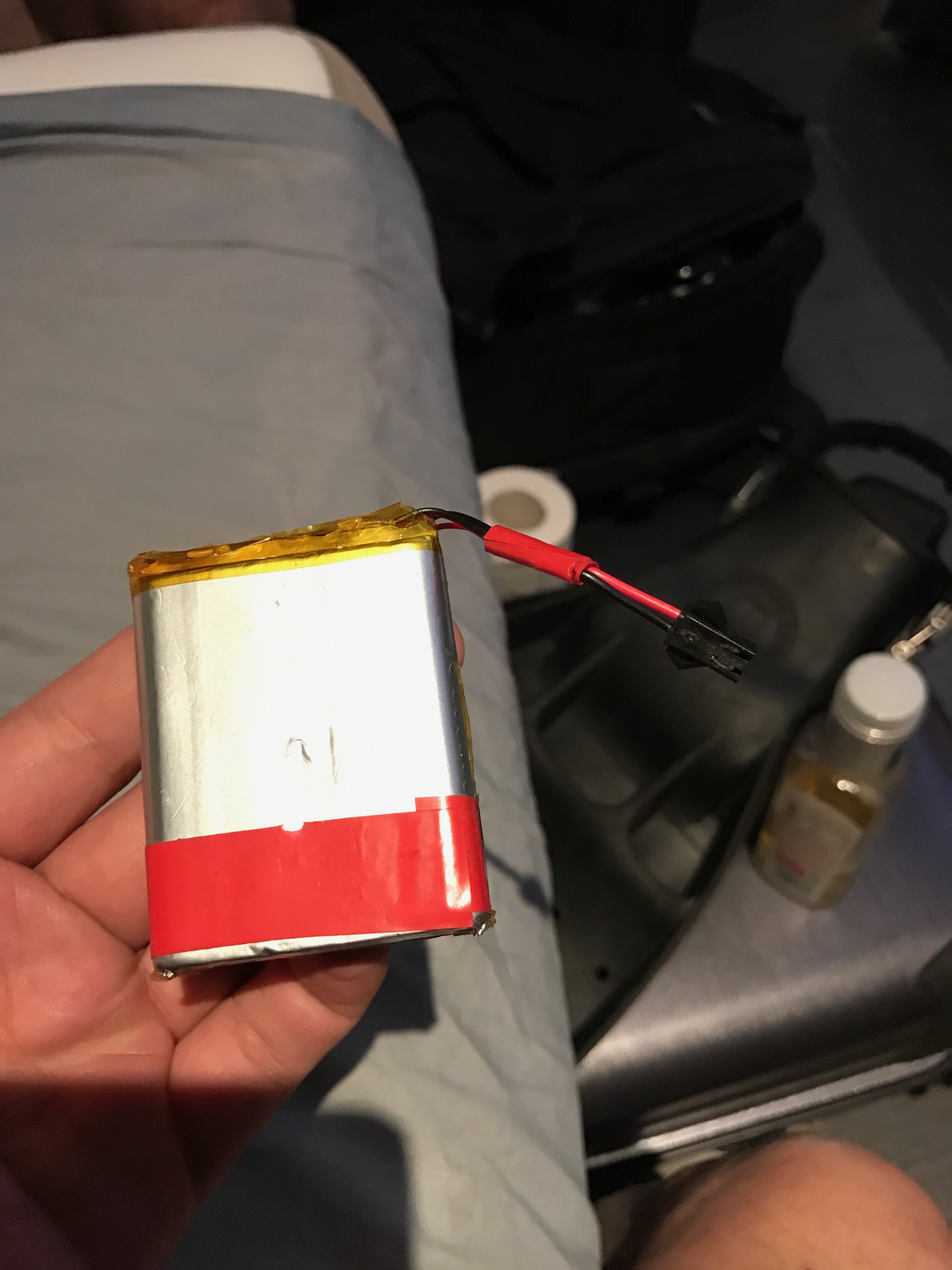

2：把买到的公母接头线，一头连接电池（红接红，黑接黑）公母头任意

3：对应的公母头电烙铁焊在主板上，红接正极+，黑接负极-

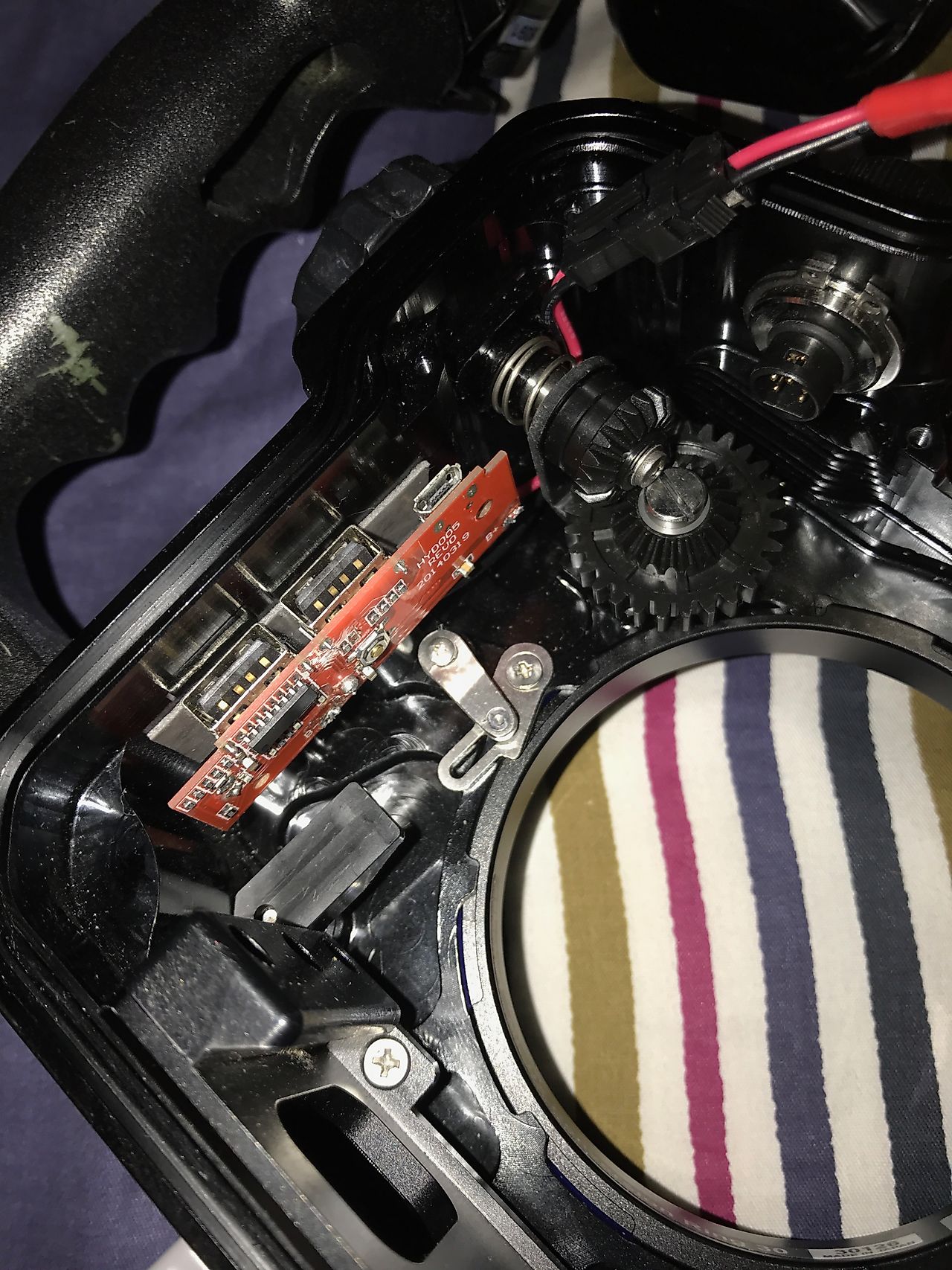

4：用双面胶把主板粘到壳子内侧上，注意电路板上有个按键，朝外侧

NAUTICAM A6500的壳子在相机下方可以放进去NAUTICAM提供的充电宝，但是国外论坛有人反映说相机如果满电，中间关机的话，导致充电宝也休眠，我记得好像，只是好像，（岁数大了记性不太好）我改装完以后把相机电池充满电关机，接上这个DIY的充电宝，测试了一晚上，充电宝倒是没有休眠。如果半截休眠这个意义就不大了。
充电宝充电的接口和相机充电的接口都是MicroUSB，所以用一根线就OK了，给相机充电和给充电宝充电都能用这一根线，

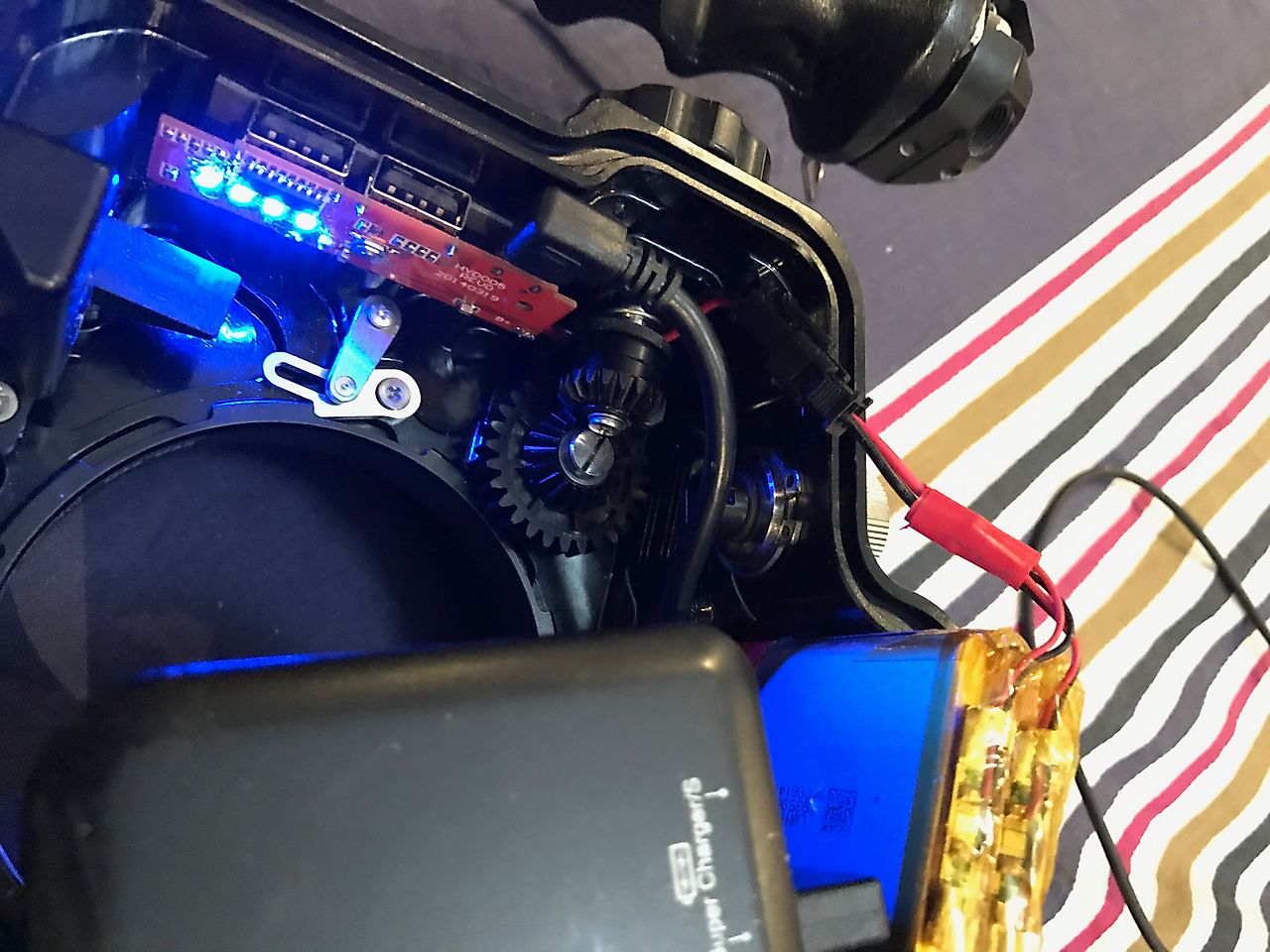

这是给充电宝充电

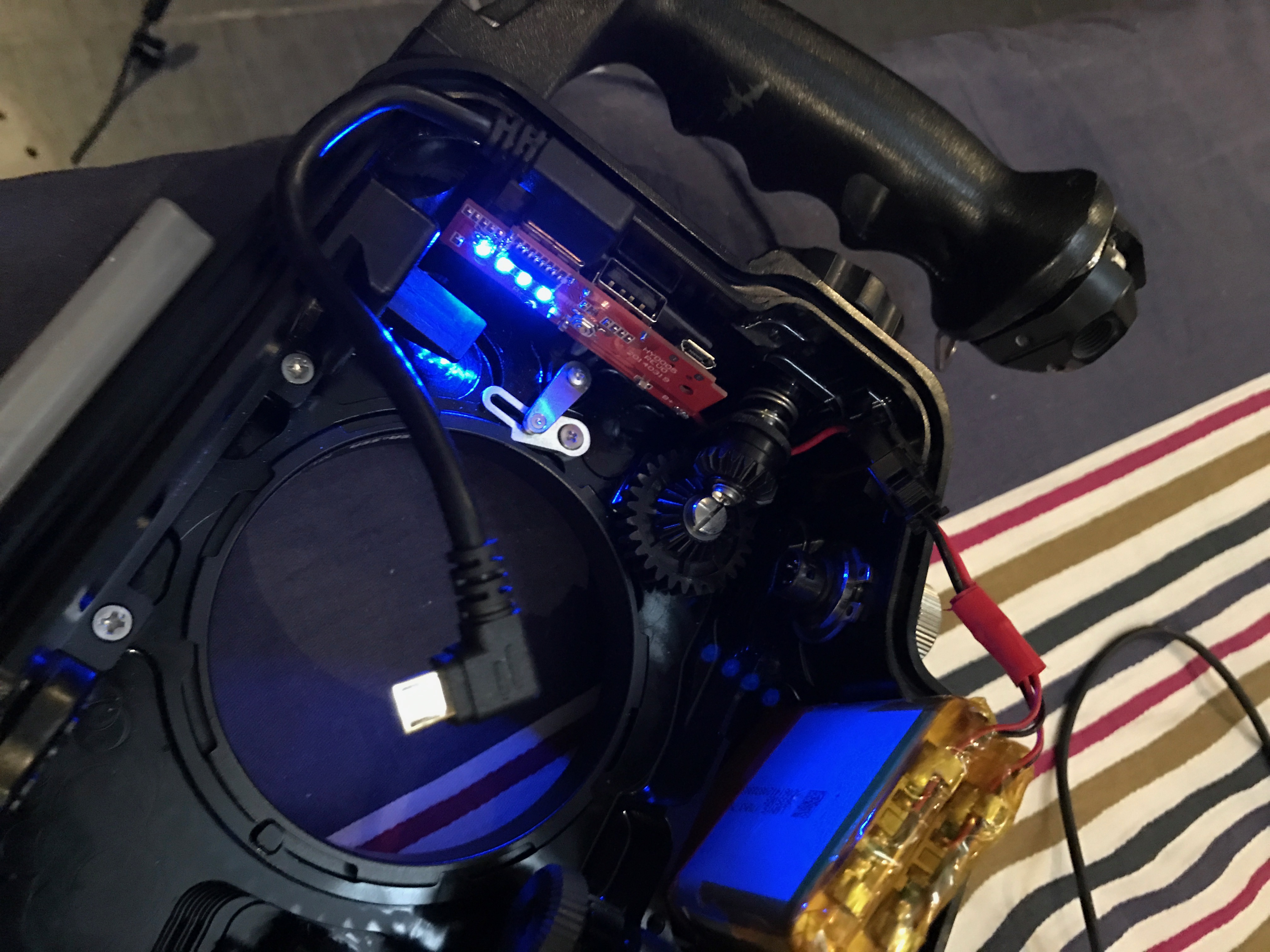

这是给相机充电

现在市面上成品充电宝，无非就是用18650或者聚合物，之前拆过SONY的充电宝，打开外壳无非也就是两片聚合物电池+一块电路板，所以DIY这个比较放心。
另外只用过SEA&SEA;的壳子，所以其他壳子不太清楚内部空间够不够，各位有想改装的先预估一下壳子内部空间

lihui928 · 2017-03-30 03:41

我的使用方法是，最后一潜上来后，
1开盖
2给DIY电池充电
3相机电池拿出来充电
4充好后连接
5相机关机，确定电路板上的电量指示灯亮
6然后抽真空，睡觉
7早上起来检查真空指示灯

lihui928 · 2017-03-30 03:49

提醒使用SEA&SEA;壳子的，我买的这根USB充电线插在电路板上后，盒盖时有可能会顶住壳子内部的漏水报警那块主板，解决方法是把漏水报警那块主板取下来（双面胶粘的），旋转90度往下放一点就ok
