SHIMANO后变速器的调节

后变速器在最小飞轮片位置上的调整
从车架后部面向变速器，旋转高速调整螺丝，使导轮中心
在最小飞轮片上的外侧延长线上。

如图；

钛十三 · 2002-11-12 04:04

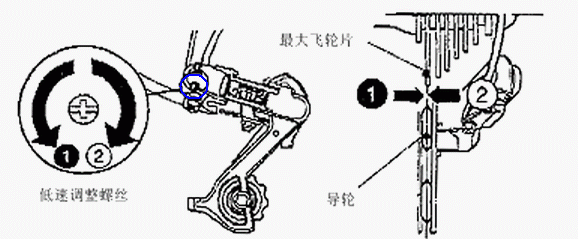

后变速器在最大飞轮片位置上的调整

旋转低速调整螺丝，使导轮中心处于最大飞轮片的正下端。

如图：

钛十三 · 2004-06-03 07:34

对照实物看，上面的是高速、下面的是低速。

又改了一下，上了颜色，现在总该看清楚了吧！

共 7 条评论

帖子已归档

sonic • 2004-06-03 04:51

由图片好象看不出两个螺丝的位置呢?? :})

move • 2004-06-03 07:57

还有一个走线口的张力锣丝没提及

凯风 • 2004-06-03 09:23

sonic 凯风 • 2004-06-03 16:31

看第一张图都会晕,
怎么SRAM 和SHIMANO混了 :})

凯风 sonic • 2004-06-04 04:18

SRAM可以和SHIMANO的配啊
