本人穷,买不起nauticam ,正巧是olympus m43 老玩家,所以水摄系统是 em1+olympus pt-ep11 .该系统是配合原厂小闪光灯使用光纤引闪, 闪灯设为M 1/64 后连拍也会碰到回电问题. TTL 更是不敢用. 放狗搜寻了一圈 发现解决办法是LED 引闪替代氙气闪光灯.
某宝上不带TTL 的led 引闪器卖899, 国外带ttl的led 引闪器卖329USD. 奈何实在穷苦只能自己动手,丰衣足食
总共花费 三极管 2毛, 两个发光二极管 1.5毛*2 ,电容 4毛 ,小闪灯 50包邮,共计 50.9 元.
解决了氙气闪光灯连拍的时候回电慢的问题。
TTL 完全支持，连拍可以闪到外闪回电极限。
无图无真相
突然腰疼，都不能站起来。等好点了上图
又见高级DIY:grin:
把发光二极管换成贴片的led是不是同样可行?

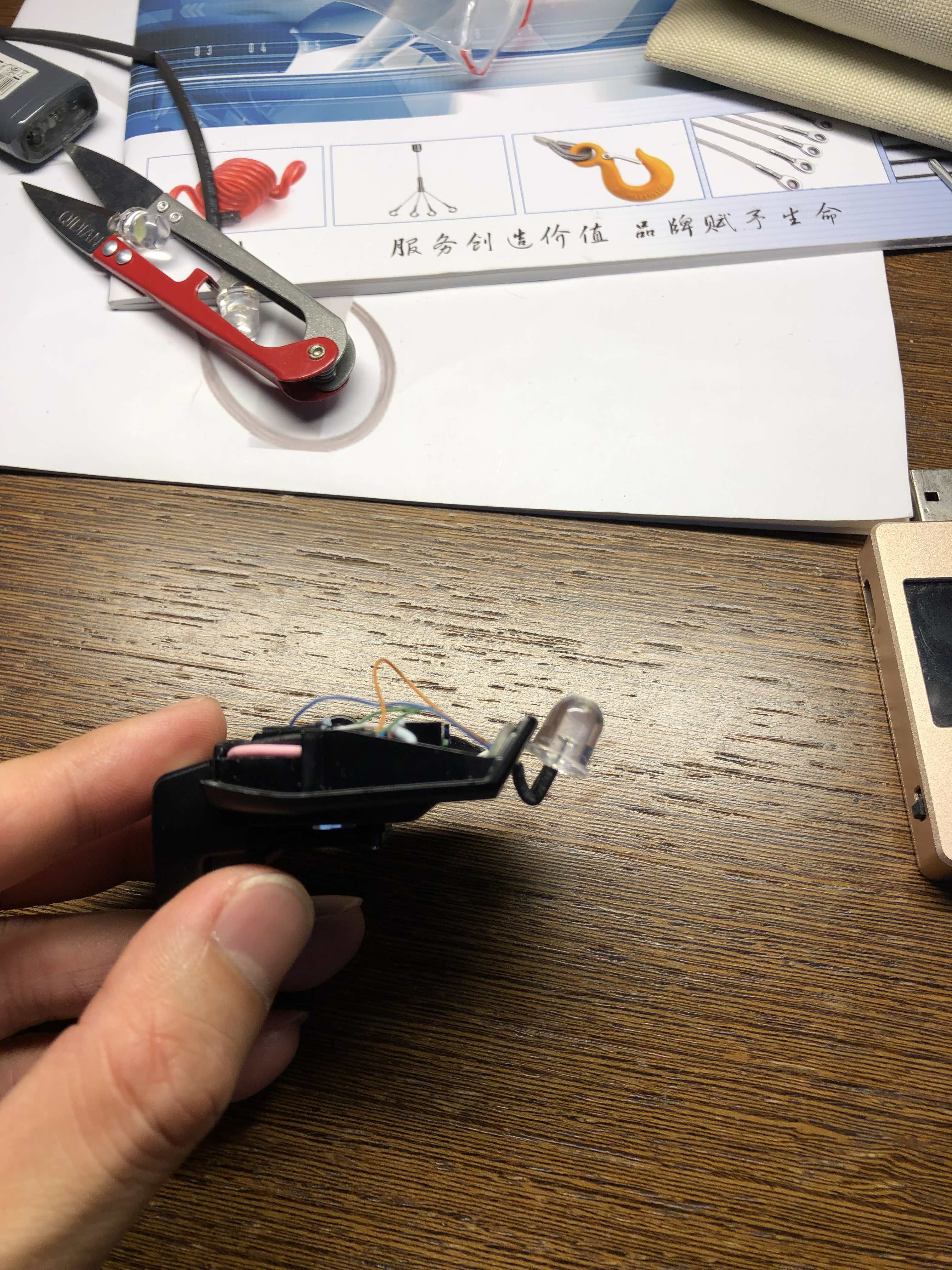

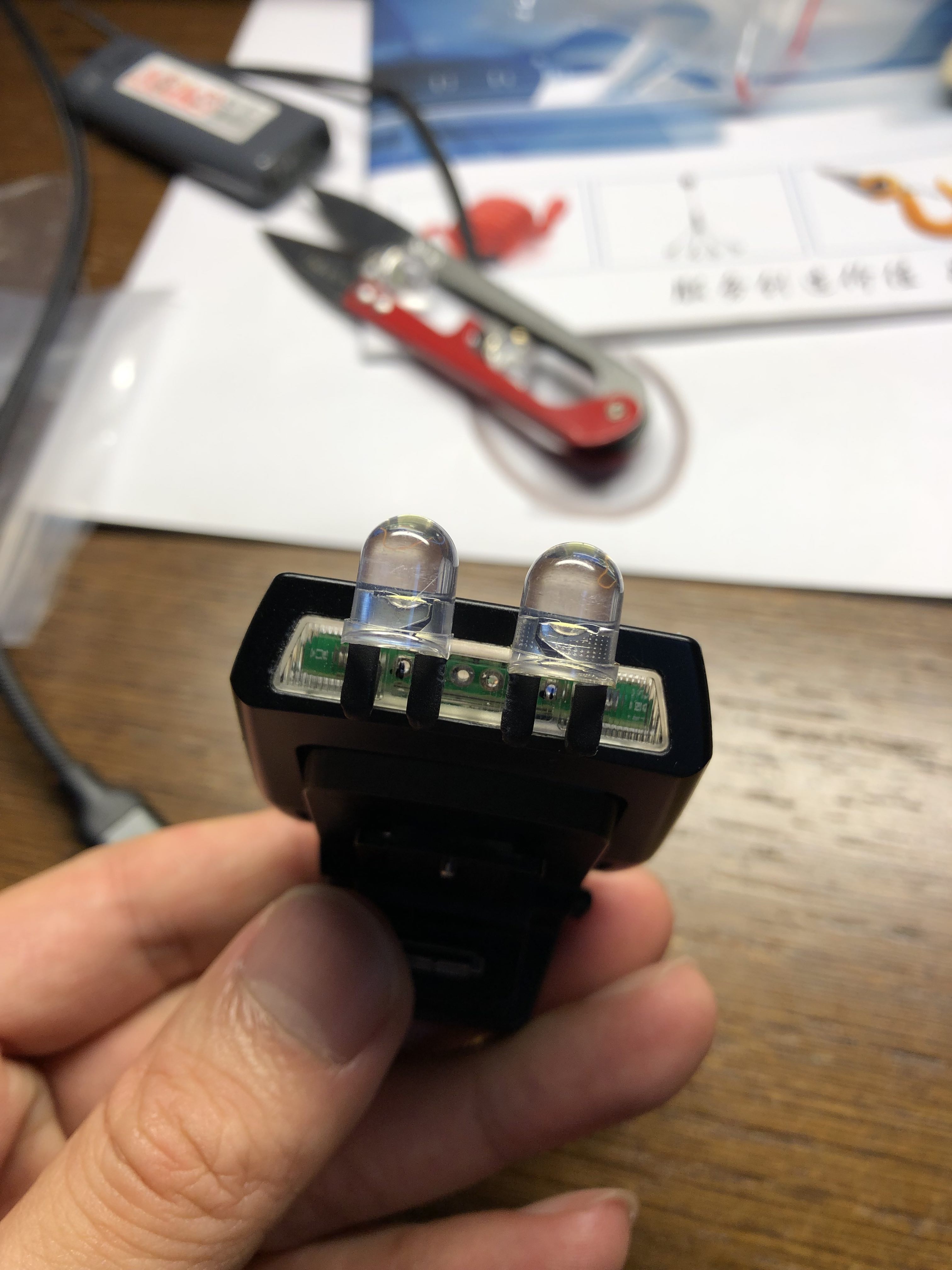

本来我用的是cree 的灯珠。后来换成圆头是因为圆头led 引脚长，可以调整照射方向。
厉害！有很多人做这个的，不过没有用到那么大的点解电容器。另外也看不到你的电池，还是用相机的电吗？
曾经测过热靴触点，有两个是3V电压，估计是供电的，曾经 想另外给小闪光灯供电，怕搞坏闪光灯放弃了。
我原本也是走热靴的路线, 不过那样需要外部电池,而且以我的能力并不能让引闪支持TTL

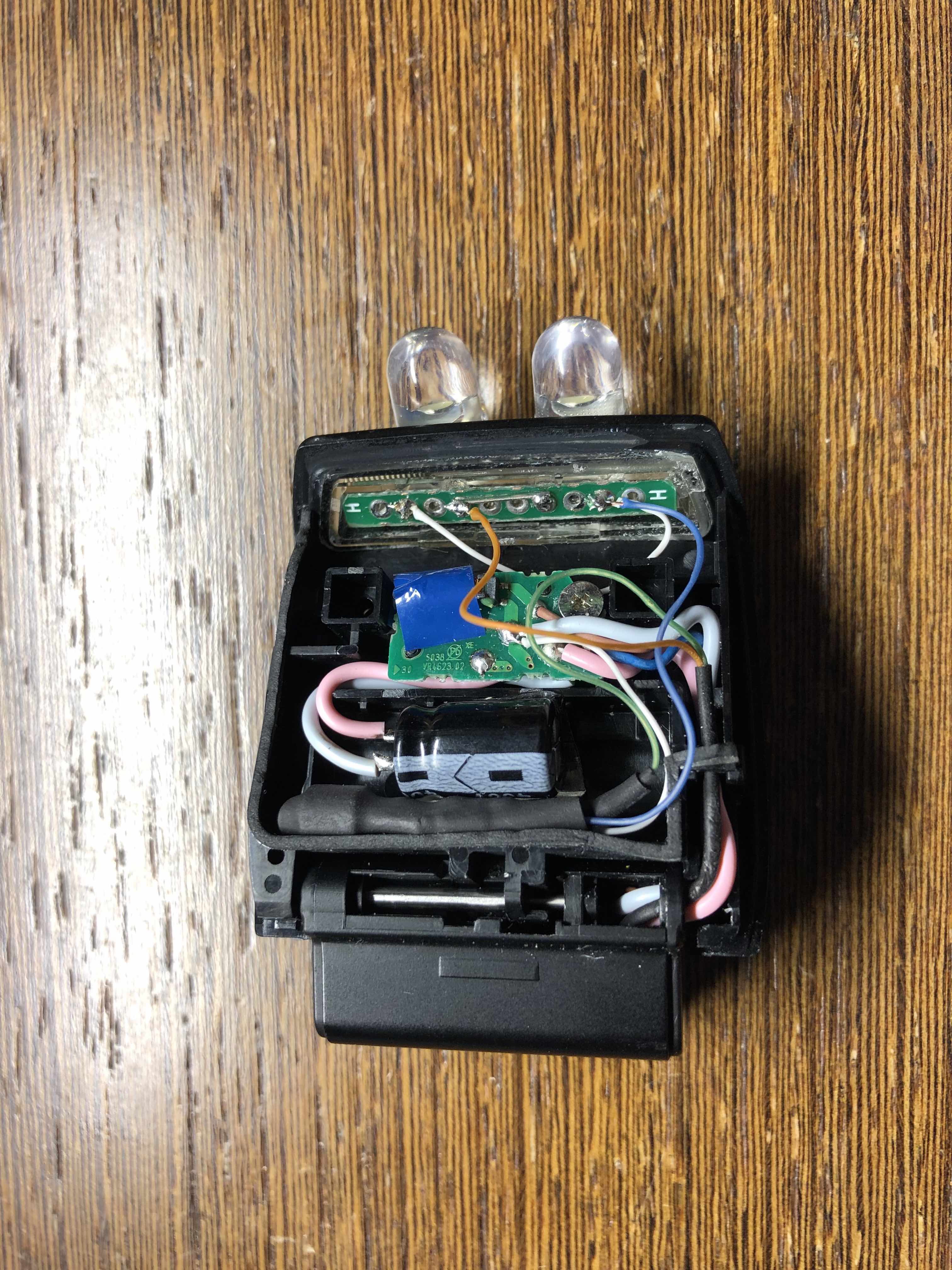

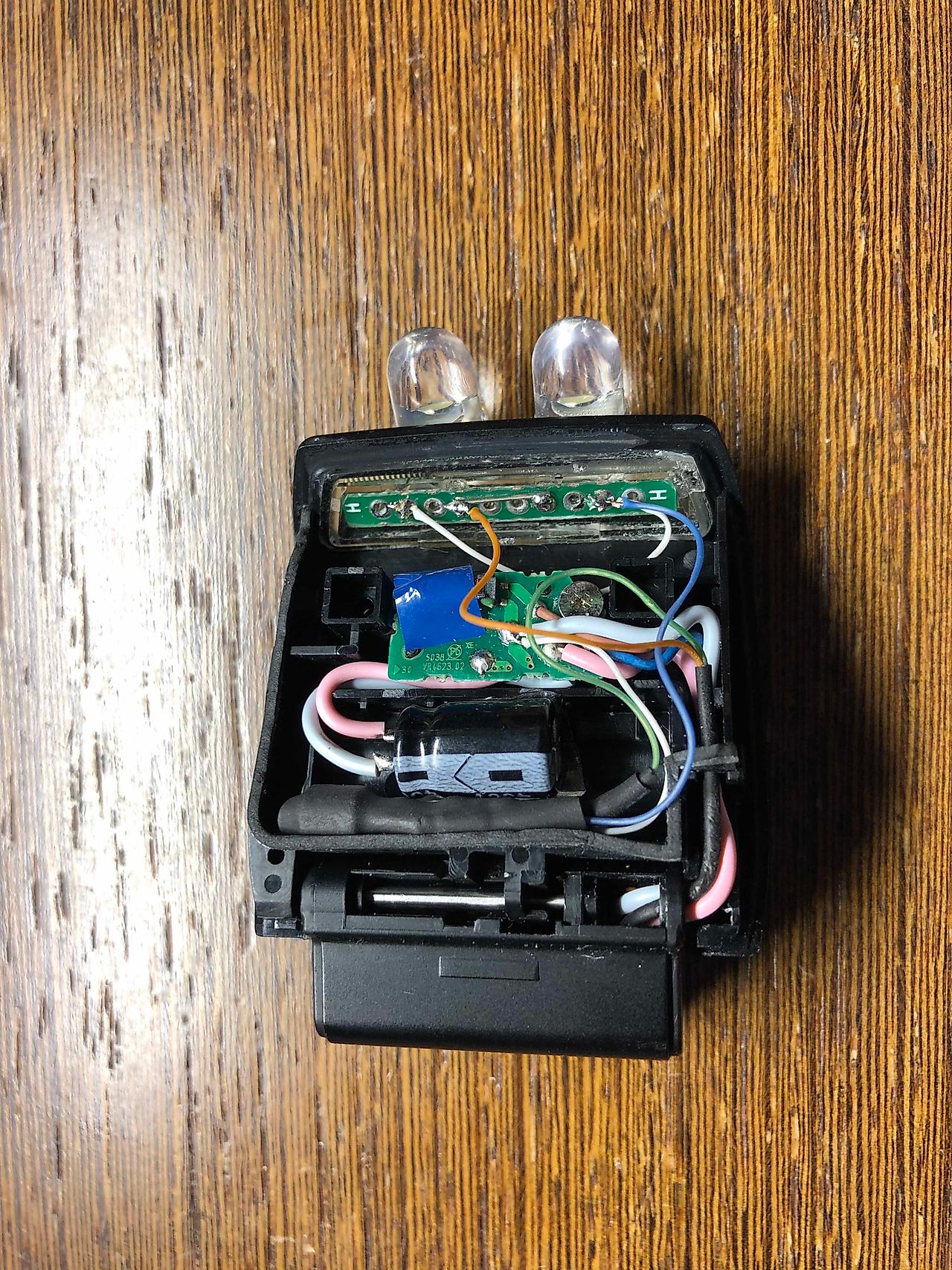

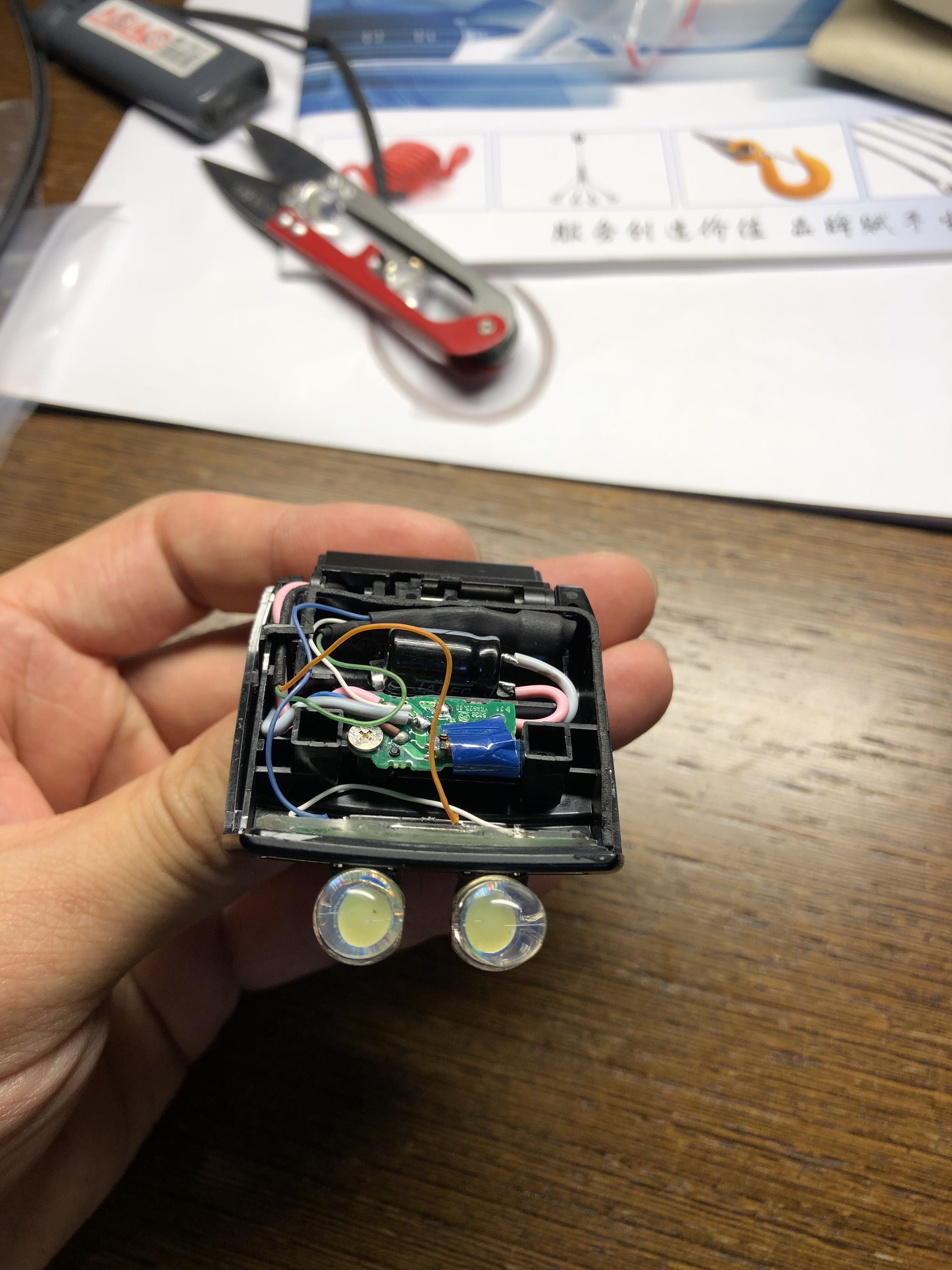

买一个小闪灯也就几十块钱. 我用了个小电容替换掉了闪灯内的超级大电容, 目的是开机的时候一秒不到就能直接拍. 取电是在闪灯内主板上飞线的, 主板上有5v 和3.3v . 白光led 只需要3.3v 即可. 用三极管驱动, 信号取自IGBT 上. 直到现在我测试了几百张照片,还没有漏闪过. 个人觉得这样改造特别好.而且非常非常非常便宜.
电容只是欺骗原本的电路，让它以为已经充满电了。3.3v 是从主板上引出的， 用于给 led 供电。 你把原本的大电容换小后 TTL 肯定不能连拍。
