BH7OKU YAGI BETA 3.0 制作记

BH7OKU YAGI BETA 3.0,又称 BH7OKU HB9CV BETA 1.0。

DIY YAGI一阵子了。糟蹋了不少材料，浪费了不少时间。做出来的作业，要么是能凑合上台，但背噪比较大，话音断续，且驻波4.0以上；要么驻波1.2以下，但又上不了台。自信心遭受到空前的打击。

可一到周末，就想倒腾倒腾。屡战屡败，屡败屡战。每每我就用爱因斯坦的第一个板凳来自勉。愈挫愈勇。上周五晚上，再折腾了几小时，DIY了条HB9CV。现记流水帐如下。

1、振子间距与尺寸：

完全抄袭BH7NJY的HB9CV。没经他老人家发话，不敢公布尺寸。我就照猫画虎了。

2、材料：

5mm的铝棒。

-5烂馈线，2块1米。

煤气管带子两小截。

粗橡胶皮筋一把。

3、制作流水帐：

3.1 关于捆扎带：

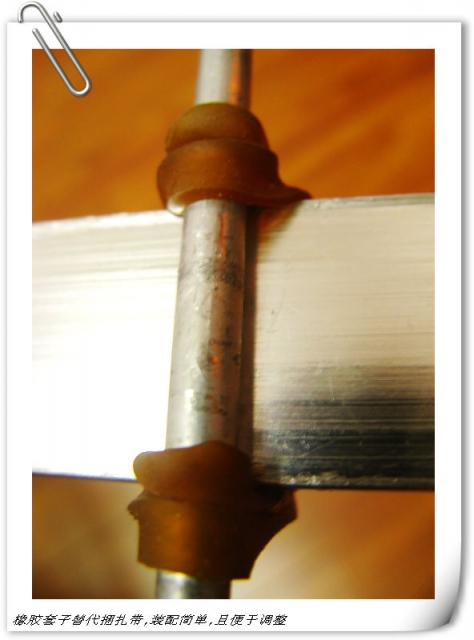

之前几条八木，用BG7PHA的1条带子的方法试过。用BH7OZG的3条带子的方法也试过。但回过头再看BG7PHA用其千金的红头绳捆扎的图片，还是觉地漂亮。可惜小弟没有千金，遂在建材店买了一把橡胶皮筋替代。皮筋1斤11块，不够结实。

3.2 关于馈线：

没有再用以前-7的线，太粗了。用最便宜的2块1米的-5线，BNC头。

3.3 关于带电振子：

刚开始用铜丝折成两个90度，用搂下来的馈线黑包皮，分别垫起两个直角的原点。再用皮筋固定。接上两个馈电点，即宣告完工。测试驻波，中心点434000,１w发射驻波２.０。

先上天台测试信号，850用1w可以上台，BG7NHR报59+，BH7PFH报59。但上460，BH7PFH报信号很不理想，且话音断续，背噪较大。此时，BH7MZM问我是怎么导通两个带电振子的，我突然反映过来，我根本就忘记了导通。

现在的天气早晚温差还是比较大的，傍晚那会有点凉。上180呼叫信号测试的时候，冷地我是这么喊的：CQ CQ CQ，这里是BH7OKU BRAVO HOTEL SEVEN OSCARKILO UNIFORUM BH7OKU,在龙华8楼楼顶穿短袖，请求信号测试。JNK给了信号报告，另一腿戏谑问我穿短袖和信号有啥关系。

多谢BH7MZM的提醒。下楼后，把铜丝的两端，分别折弯，钩住振子，导通。此部分的做工，已经想好了优化的方法。下次实施。

上楼来回折腾了几下，用馈线黑包皮垫起绝缘的套子，就掉了。咋办呢？突然之间，一道闪电划过天际。我想起了煤气管，家里刚好拆下来一大条。哈哈！剪了两截，套上振子。皮筋加固。

接好驻波表和手台后，打开电源。天线还放在地板上，就听到了180里的声音。

上850，依然59；上460，台网已经结束，BH7OZG报59的信号。

非非非非非非非常激动！　　　　

４、关于测试驻波：

4.1　驻波测试时，天线周围的环境对驻波影响很大。

4.2　我用LT6100Plus做驻波测试。

4w的时候，驻波1.9；

2w的时候，驻波1.5；

1w的时候，1.1<驻波<1.2。

这是为什么？恳求前辈指点迷津。

5、　流水帐OVER了。谢谢！

大柴 · 2008-12-01 04:10

已被前辈看出馈线接反了.

大柴 · 2008-12-04 02:41

还有个问题请教雨川老师.

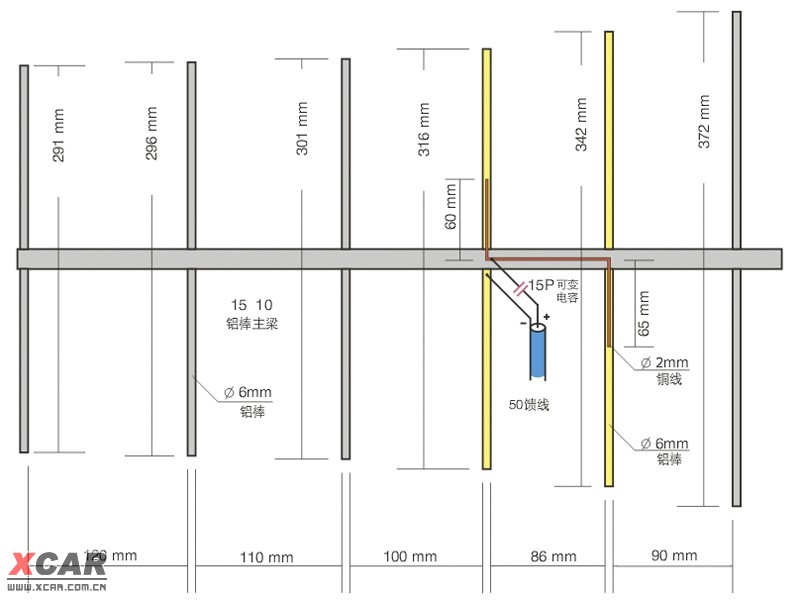

伽玛匹配必须像图纸那样接么? 如果我做反了，做成下面图片中的红色线条, 是否会影响驻波? 我之前是那样接的，不知道是否也是影响驻波的一个因素.
