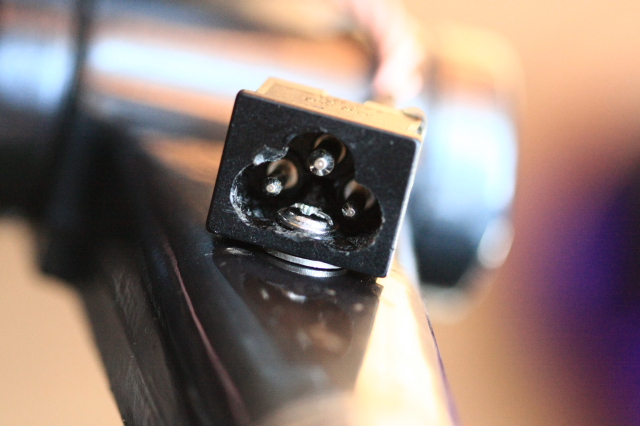

买一套电源线,将插座内中间的部分用电烙铁烫掉,见P1 之后在烫掉的地方打一个孔装上一条螺钉,见P2 P1
在油门舵杆上打一个孔,见P3 将插座安装好(注意这个安装螺钉是用两个螺母犟紧安装的,即那个插座可以在这个舵柄平面上360度旋转,以保证拉绳上的插头在向外拔时永远顺向于插座)见P4
P3
P4

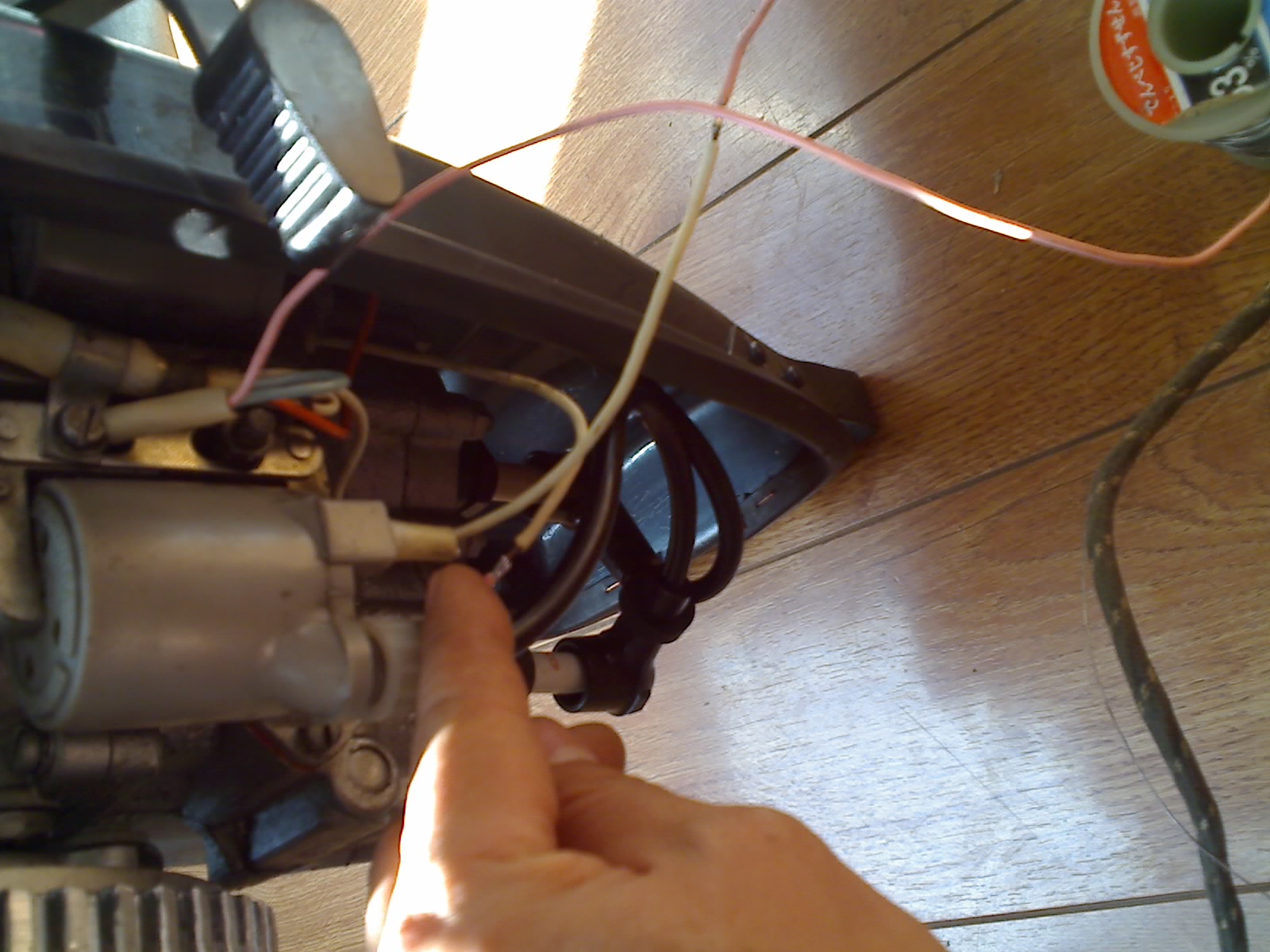

熄火开关安装好后,下一步接线:将两个高压点火线圈的公共地(白线)切断(从我手指的位置)并分别接上引线,再从机壳上也连出一根引线 见P5
然后将这三根引线分别焊在插座的三个脚上,封上热容胶 见P6
这就是完工后的样子
不错，强！可以借鉴~~
SORRY 我还没说完那.
最后将插头的末端的三根线短接在一起焊好,再在电烙铁上紧密缠好进行底温加热使其成为弹簧线.在末端再做一个可以套在手挽上的套圈.至此大功告成 样子 见P4
原理是:利用三根线短接在一起的插头将两个高压点火线圈的公共地连接在一起并接地,使点火系统在插上这个插头时可正常工作,当遭遇落水时栓在手碗上的插头会从插座中拔出(由于那个插座可以任意旋转故保证可以从任何方向拔出),这时两个高压点火线圈的公共地分开并断开接地使其失去回路无发工作,从而达到自动关机的目的.
特别提一下两个高压点火线圈的公共地必须分开并断开接地才可到达熄火的目的!!!(原理我就懒着讲了)
还有个小改进 稳定怠速的实现在图示的位置加一个挡板(没空间了,图上不来了)使油门停在这个最小位置(这个位置应该是那个油门滑块刚刚离开油门杆).经此该进后每次油门回到底即可以保证有一个稳定的怠速提供.熄火可以靠风门或那个熄火保险开关,同时熄火保险开关还可以充当发动机的钥匙.
最后秀一下我的那个宝贝
不错，改造的真是很好学习了
果然高
不错楼主是心灵手巧,学习了
支持DIY
讲的好，顶一下！ 楼主能给推荐一下北京周边玩船的好地方吗?谢了！
我也在琢磨这事儿呢,北京只要有水的地方要么属于保护水,要么属于当地旅游.水面小点的跑不开又有人钓鱼. 没找到合适的地方.
唉！我正发愁这事儿呢。 安个庄水库能玩船，可来回500公里有点远，时间都浪费在路上了。 要是能找到近一点的地方别忘了发个帖子，先谢了！
自己动手不错，动手能力强。不过这种类似的开关在专卖工业开关的店就有得卖。但是楼主动手力不错。值得赞扬！
唉！我正发愁这事儿呢。 安个庄水库能玩船，可来回500公里有点远，时间都浪费在路上了。 要是能找到近一点的地方别忘了发个帖子，先谢了！ 今天北京沙河水库跑了一下，水面小点，水有腥味。距马甸半小时。
不错的发明，不知道有没有人能把8P机器动力改装一下
谢谢章鱼哥提供的信息!沙河水库里没有鱼有点儿遗憾，要是既能划船又能钓鱼就更好了！
今天又到上庄水库看了看，人超多、倒是有鱼，岸边全是鱼竿，只好到温榆河去。两岸都是高尔夫场地环境还可，有鱼不让钓。河岸都是人烧烤
