一、前言：
Garmin Map60CSX买了近三年了，界面由原先的英文自行改成繁体中文，去年又改成简体中文。地形图则攻克了很久，终于在今天搞定了。应土豆的要求写了这个教程，供需要者参考。
PDF版点击下载：
http://dyson-dingding.blogbus.com/files/12398060770.pdf
Dyson(丁丁)
·
2009-04-15 14:43
（江西武功山为例）
需要并安装的软件：
1，Global Mapper，用于整合数据，生成等高线地图。
2，GPSMapEdit，用于察看IMG格式的地图。
3，cGPSMAPPER，用于把Global Mapper MP格式地图转成Garmin IMG格式地图。
4，Sendmap，用于把Garmin格式地图输入GPS内。
需要的数据
1，SRTM－4，高程数据，中国部分有70个文件4G多。下载地址：
http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp
2，全国行政数据，包括国界、省界、县界、铁路、公路、河流等地理信息。下载地址：
http://nfgis.nsdi.gov.cn/nfgis/chinese/c_xz.htm
3，Garmin全国地图。
一、制作等高线地图
网上有许多教程，可以自学。地址：
http://www.doyouhike.net/forum/comm_nav/map/digest/238803,0,0,0.html
http://www.doyouhike.net/forum/comm_nav/229390,0,0,1.html
二、 等高线地图转成Garmin格式地图
打开Global Mapper软件，导入国界和省界。
导入网上所能找到的武功山航迹和航点，越多对后面登山帮助越大。格式无所谓，Global Mapper支持很多种。
点击缩放工具，把找到的航迹航点放大到满屏。
整理航迹和航点。网上找到的航迹和航点格式不一，颜色不一，需要统一。
这是整理前，乱哄哄的，看了就不顺眼。
点击数字转换工具，圈划所有数据
点击右键，选第一个，出现以下内容。设置步骤：更名前打√—设置指定风格—定制风格—设定—确定。（航迹航点设置方式相同）
航迹按经验宽度选5、风格选Solid（实线）、颜色为红色。
航点按经验字体选微软雅黑、样式选常规、尺寸选一号、颜色选红色。
整理后就是这种模样了，是否顺眼多了？
Dyson(丁丁)
·
2009-04-15 14:44
在GM软件右下角可以看出目的地大致范围在北纬27.37度，东经114.19度。

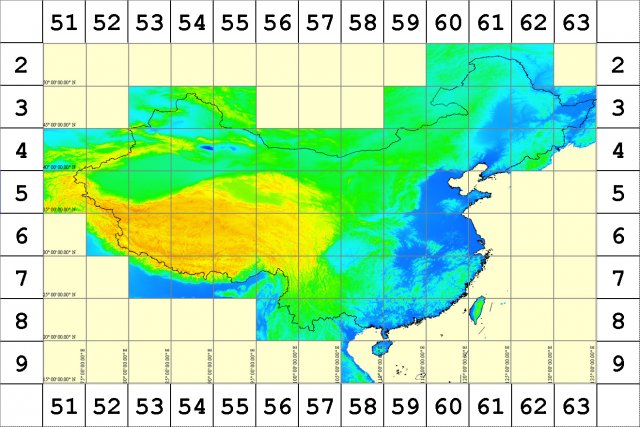

根据本人制作的SRTM数据图得知北纬27.37度，东经114.19度位于59—07这块高程数据内。
导入59—07高程数据后就是这样。由于航迹呈南北走向，因此将电脑屏幕旋转90度后进行继续操作。
生成等高线图。步骤：文件—生成等高线—等高距改成20，在最大/最小高度上产生独立高程点处打勾。

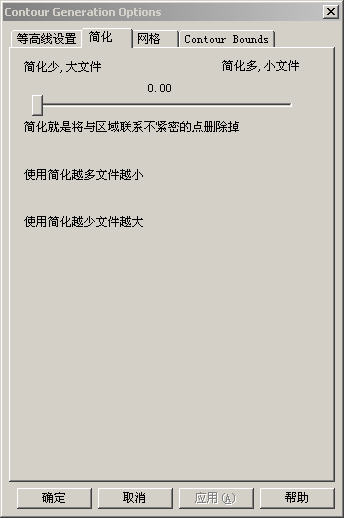

简化设为0
Contour Bounds选第二个：输出可见数据，这样可以避免选择不必要的数据。
按下确定，等高线就出来了，最高处自动出现在了“金顶”处。
由于导入GPS仅仅需要等高线和航迹航点，为了减少数据的大小和操作时间，不需要的数据全部去掉。如高程数据“Srtm_59_07……”的√去掉即可。
最终的数据如下。
Dyson(丁丁)
·
2009-04-15 14:44
转成MP格式，步骤如下：文件—输出矢量数据—输出Polish MP（cGPSMAPPER）文件。地图取名：1wgs；地图详细程度拉到底。（取名必须是1开头，wgs是指武功山）
输出窗口选择输出可见数据，目的是仅仅选择需要的内容，节约制作数据的时间。

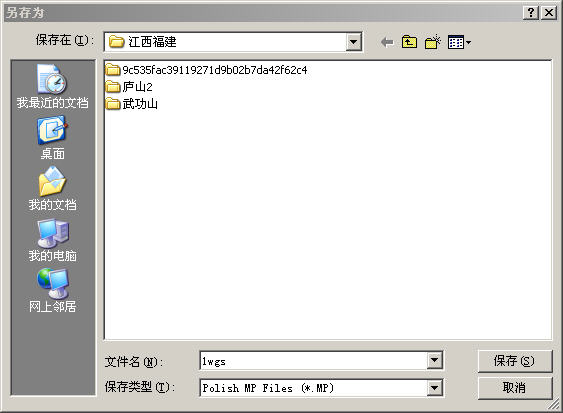

另存为1wgs，格式选MP。

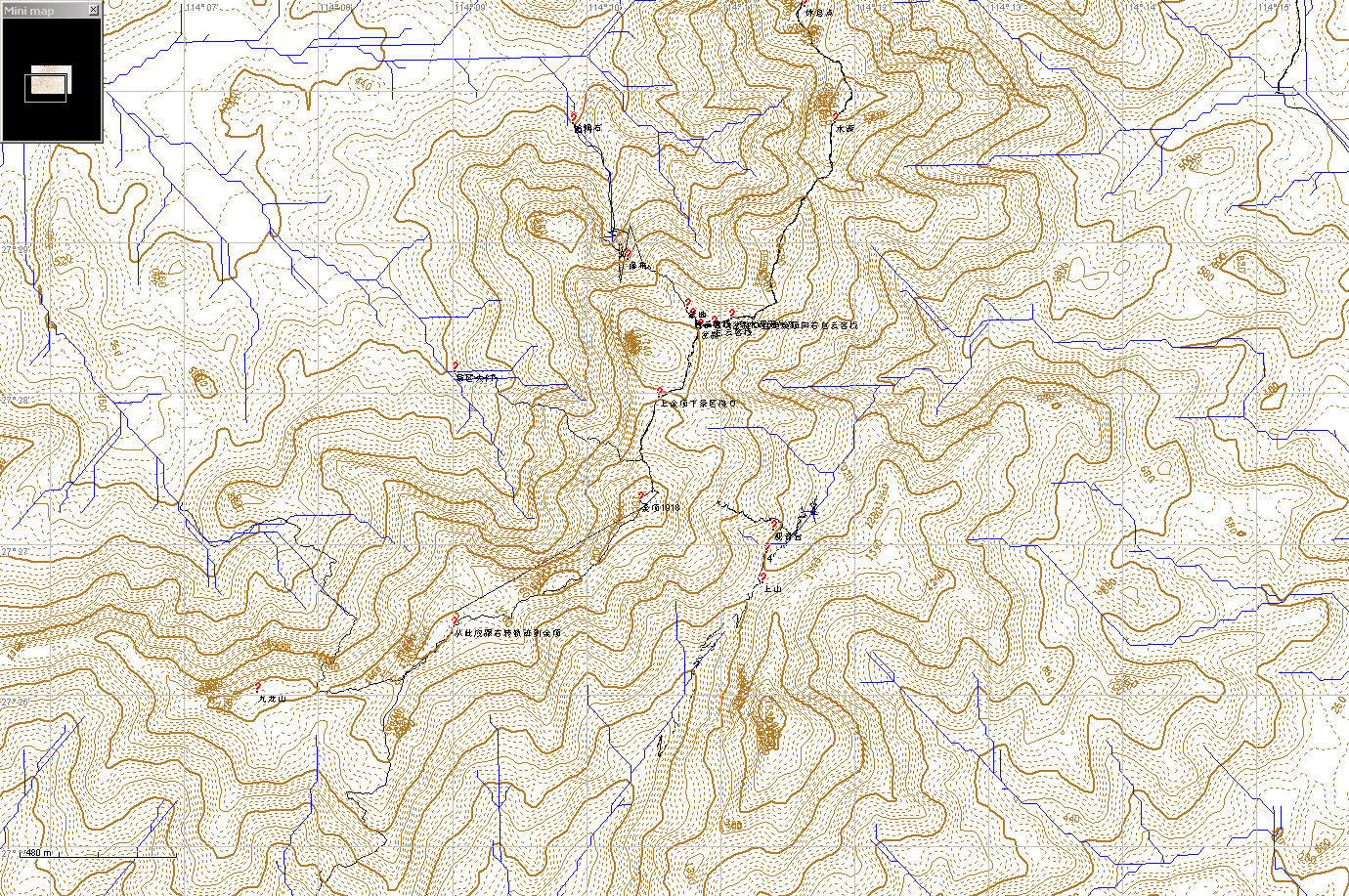

来到1wgs所在文件夹，选中此文件，点击右键选“Open with GPSMapEdit“，出现下列情况，可以放大进行察看。如图所示，咖啡色为20等高距的等高线，黑线为航迹，黑体字为前人做的航点：

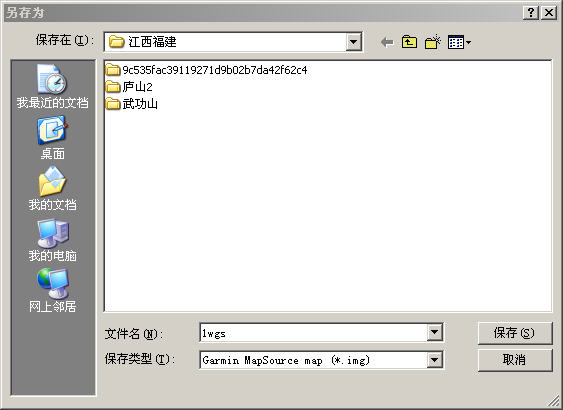

MP文件转IMG格式步骤：File（文件）—Export（输出）—Garmin IMG/cgpsmapper.exe，结果如下：
保存后出现下面的对话框，点击“RUN”，再点击“Continue…”
8分15秒以后搞定了。
Dyson(丁丁)
·
2009-04-15 14:45
将GPS与电脑连接，开机并关闭导航模式。
打开Sendmap，点击Connect，自动找到“GPSMap60CSX China Software Version”
点击Add Maps，导入武功山与全国地图，结果如下
点击“Upload maps to GPS”，数据开始缓慢传输。
经过大半个时辰的耐心等待，搞定！
Dyson(丁丁)
·
2009-04-15 15:03
最后一步，检查GPS全国地图与地形图兼容情况。
找到萍乡与安福之间的长方体，就是刚才制作的武功山地形图。

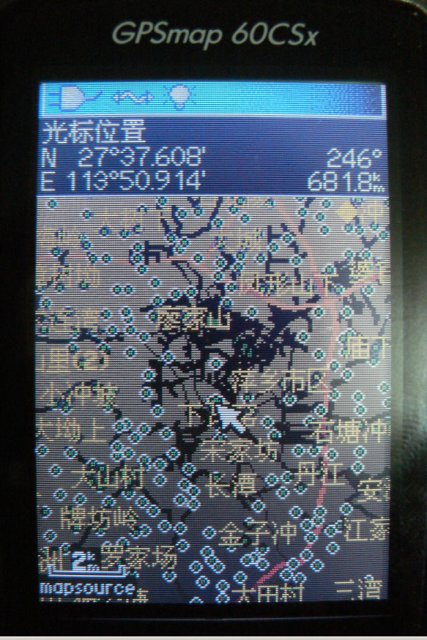

检查萍乡市地图，放大后地理信息密密麻麻，懒得再看了。
再察看武功山地形图，最高峰金顶，海拔1918米，黑线就是航迹，灰线就是等高线。
全文完。
2009年04月15日于上海
PDF版点击下载：
http://dyson-dingding.blogbus.com/files/12398060770.pdf
Dyson(丁丁)
·
2009-04-20 10:42
今天加入新的航迹和河流最终的地图
第一步：纸质地形图
第二步：Garmin格式电子地图
GPS显示出航迹：
GPS显示出自制的河流：
丁丁，你这款GPS用着如何，近段时间考虑买个GPS玩玩。
用了近三年了，可以说越来越好使。你也动心了？
那只能购买手持机。
优点：
防水（允许在水中浸泡30分钟）
信号接受良好
可以导入自制的地形图
记录航迹航点
输入航迹航点
卫星方式测量海拔
支持存储卡
缺点：
贵，相对手机而言
大，相对手机而言
重，相对手机而言
鉴于Garmin占市场的大部分份额，直接推荐Garmin的手持机。
我目前用的是Garmin Map60CSX
官网：
http://www.garmin.com.tw/products/GPSMAP60CSx_TWN/index.html
升级款：Colorado™ 400t
官网：
http://www.garmin.com.tw/products/colorado400t_TWN/index.htm
再升级款：Oregon™ 400t
官网：
http://www.garmin.com.tw/products/Oregon400t_TWN/index.html
推荐中文版是因为我们大部分时间生活在国内，无论登山还是徒步，详细的中国地图需要中文版机器支持，仅此而已。
SO技术的帖～
看不懂的飘过
这个实用
最后一步，检查GPS全国地图与地形图兼容情况。 找到萍乡与安福之间的长方体，就是刚才制作的武功山地形图。 检查萍乡市地图，放大后地理信息密密麻麻，懒得再看了。 再察看武功山地形图，最高峰金顶，海拔1918米，黑线就是航迹，灰线就是等高线。 …
丁丁用的轨迹还都是老的轨迹啊。
九龙山和金顶之间的轨迹找不到好的版本了？
地图上这个版本的轨迹有很长一段是因为轨迹分享人的GPS没电了没记录到，就变成了一条直线了。
我在上文加的附件,已经改了这个地方,您可以去下载
空的部分,用上海磨房080501的路线代替.
去年五一小羊也去武功山啦，不过可惜的是没有登顶金顶
我们就是在那里认识的
技术贴
楼主,能不能把你所有的航迹上传上来?我上星期也做了同样区域的地图,但是你的航迹,我有些没有.
另外,可怜我看惯了E文版GM,看你这GM里面的名词,觉得不习惯...........但另一方面,E文版里的许多选项都不知道是什么意思...因为看不懂那些E文.....
哦还有,你那步更改航迹样式可以省吧?好像做成MP后,样式是被忽略D.就一个样:黑线.但是你可以在GM内定义这些LINE的类型,从而改变在GPS内显示的样子.例如定义成高速线,它会显示成一条大红线.
我在找个XX版的cgpsmapper,你有没有?如果有的话还望能共享一下....有了它能做出利用航迹导航的地图.
航迹需要耐心满世界去找。
卓奥友峰和珠穆朗玛峰航迹是在国外网站找到的。
而小五台航迹最多，达几十条之多。
至于你要的武功山我找到三条以上：
1）2008年05月：乌下—沈家大院（部分TX轻装羊师幕）—发云寺（发云界）—白云客栈—红岩谷景区
http://www.doyouhike.net/city/shanghai/2/295073,0,0,0.html
2）2008年07月：社边村上山，三天门停车点下山
3）？？
http://www.54c6.org/bbs/Announce/Announce.asp?BoardID=17&ID=20270&E=0
http://www.54c6.org/bbs/images/upload/2007/05/14/224230.rar
至于你说的航迹不用更改，因为除了制成Garmin格式地图外，还要制成打印版地图，航迹肯定要进行更改。
你要的cGPSMapper.exe我有三个版本，都是网上找来的。你再找找，实在找不到可以发邮件给你。
已发送
0.90
0.89
0.88
三个版本一起附上
加米.收藏先,买了一年多基本用在车上.这下要好好学习.
倾注的心血的技术贴，一定要顶一下。
哈，按照丁丁的教程一举成功，感谢丁丁。
呃。。。这颗土豆跟山路上的土豆是不是同一颗啊？
Oregon™ 400t
这款没有外置天线，竟然看着不习惯。
感觉像玩具
还是科罗拉多看起来比较酷
一、前言：
Garmin Map60CSX买了近三年了，界面由原先的英文自行改成繁体中文，去年又改成简体中文。地形图则攻克了很久，终于在今天搞定了。应土豆的要求写了这个教程，供需要者参考。
PDF版点击下载：
http://dyson-dingding.blogbus.com/files/12398060770.pdf
[/quote]
一看到这个机子，就想到了豆哥
好帖子~不过等我整好我的GPS再仔细看看~还有好多问题要请教丁丁和土豆！
什么东东，我也要
搞了半天MP都没装上，有得搞了
这两天正打算搞搞清楚.
面对如此技术好帖,好评支持了.
很有指导性
现在的图有一个遗憾，在小屏幕上等高线很难看清，如果能把100米间距的和20m间距的等高线分两种颜色就好了
好贴。细致实用。
garmin新款看样子非常的小巧啊，口水中。
技术贴
飘过~~~
学习中
我习惯将某线路的航点与航迹捆绑在一起导入GPS，不需要的时候就删除，等高线地图上不做任何标记，因为其本身就可以和V7地图叠加了
导入航迹还没有尝试过，你导入什么格式？
GPX？
用mapsource 可以导入导出这才是专业手持机最具有现实意义的功能！
建议使用GPX格式，比较通用
