Prune--介绍一款免费，小巧但功能强大的GPS工具软件（更新完毕）

黑老陈 · 2009-05-23 17:38

主要功能：

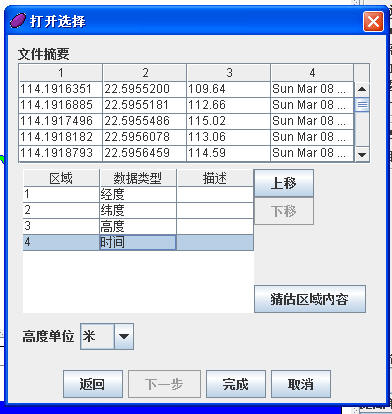

导入任何基于文本各式的坐标数据，任意分隔符，任意数据域。或者是GPX, KML格式。

使用外挂程序gpsbabel, 可直接从GPS接收器中读取数据。

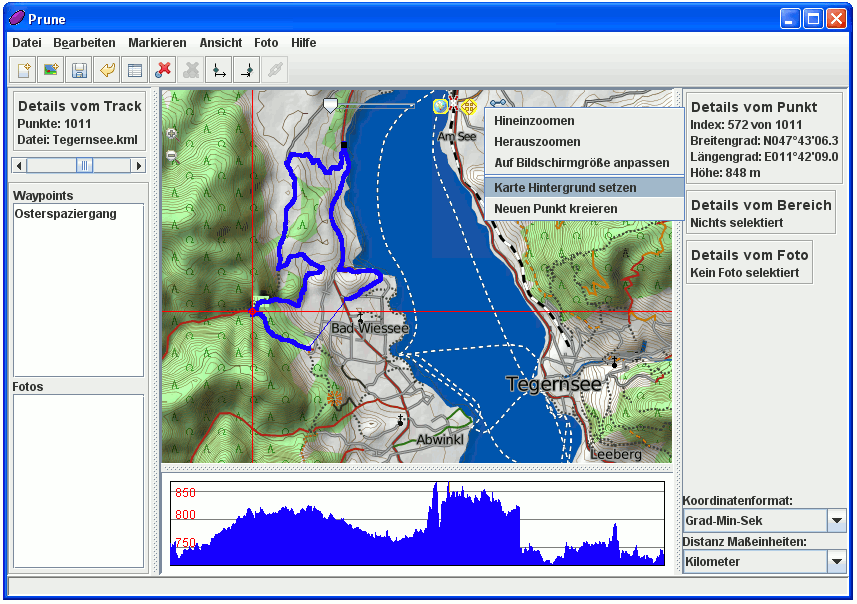

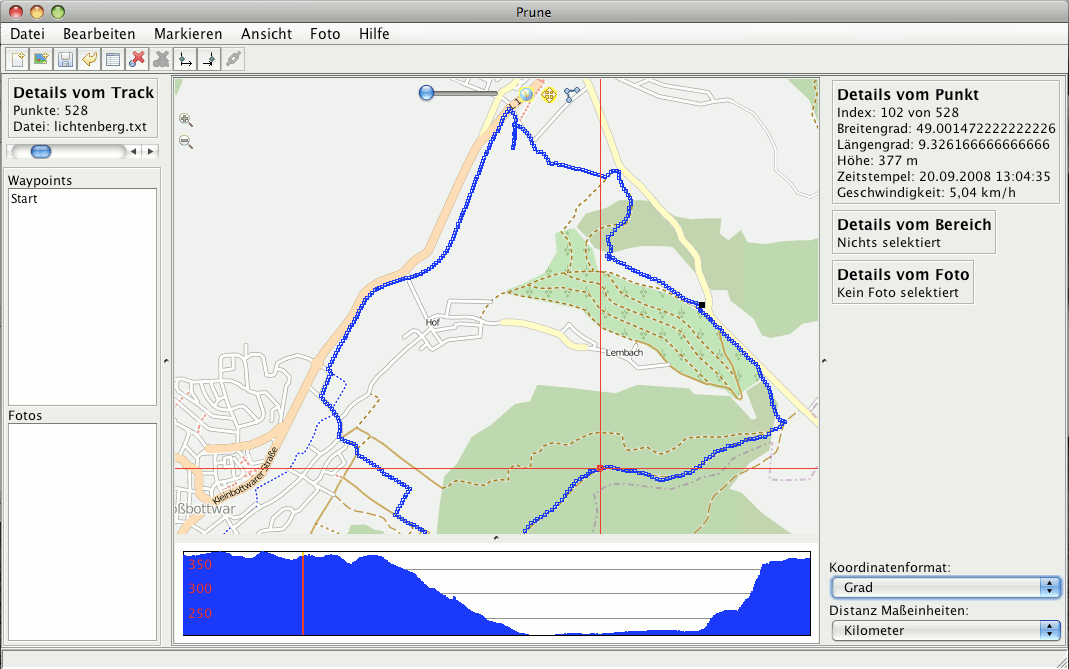

在轨迹视图中，可进行放大，缩小，拖拽数据点。同时可对类似OpenstreetMap的地图图像做也上操作。

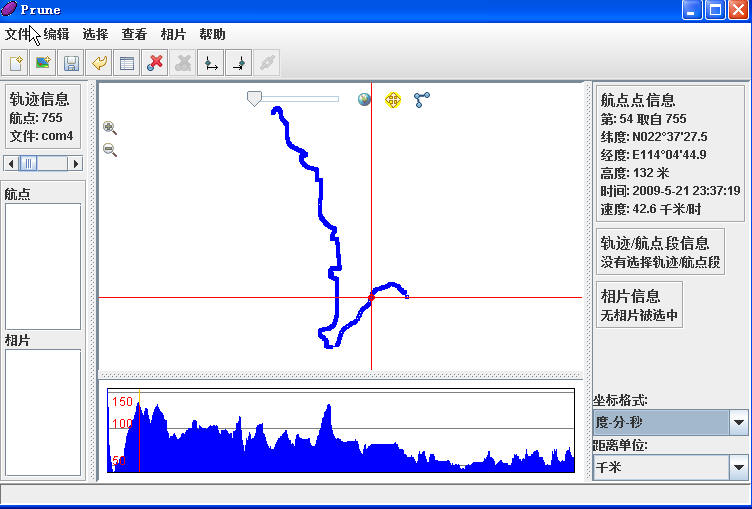

高程视图。

可选中单个点或一段点来显示航点的详细信息。

可删除重复点，或按一定规则删除点，压缩轨迹/航点文件。

可删除选中的单个点或一段点，并可对一段点进行反向排列。

编辑点数据，创建新的航点。

在一组数据中，对航点进行重新排序。

可按要求将数据保存为文本文件， XML格式（GPX, KML, KMZ), 也可以将数据直接传送到GPS接受器。

可将数据3D显示，3D显示是互动的，通过鼠标操作，可放大，缩小，旋转3D显示，从不同的角度和距离观察数据。

可输出POV各式的3D数据，用POVRAY软件可生成高质量的3D图。

可导入Jpeg格式的相片， Exif中含有或不含有坐标信息都可以导入。

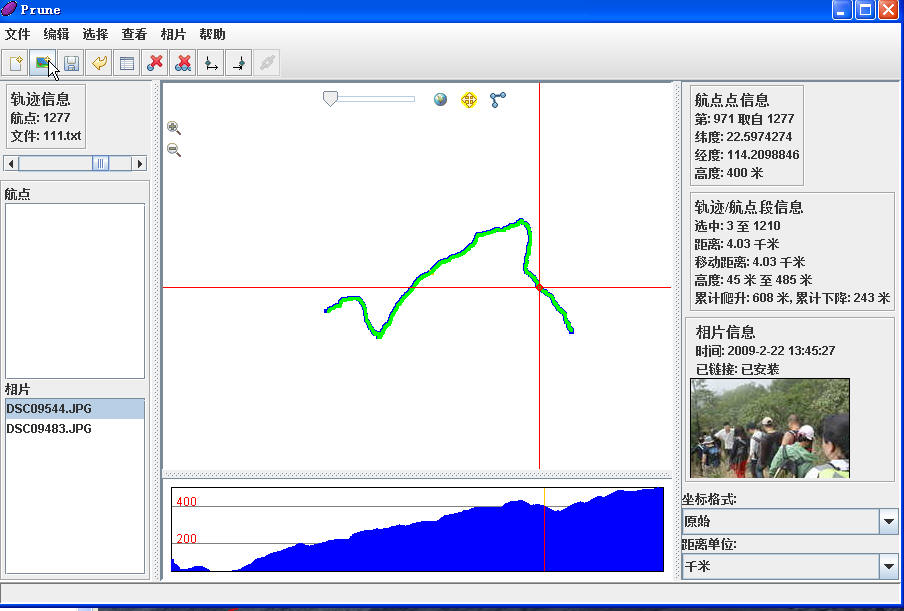

链接相片到航点，借助Exiftool可将坐标保存到Exif标识中。

如果相片含有时间信息，Prune可自动将相片链接到各航点。

生成高程图表，速度图表， 可显示在屏幕上，也可以输出到SVG文件。

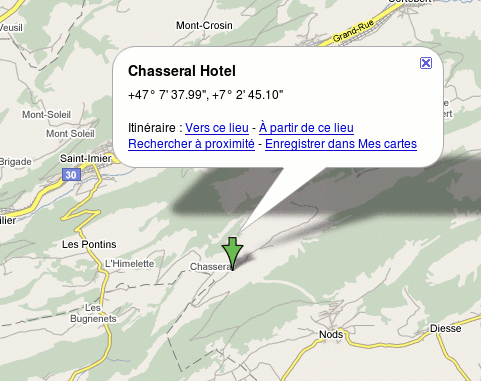

可从软件内直接启动浏览器显示流行的地图， 如：google map, openstreetmap, yahoomap等。

多层可撤销操作。

多语言支持。

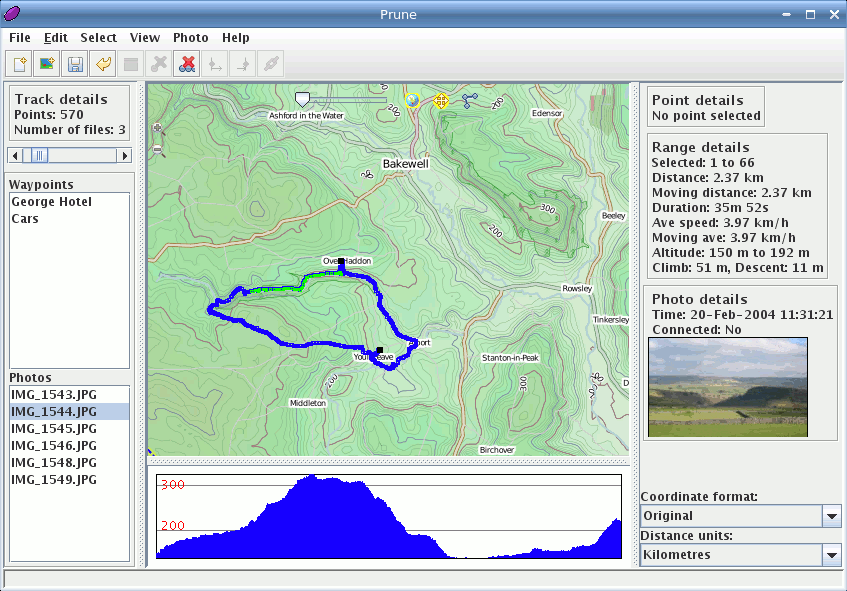

香港大屿山凤凰径2，3段轨迹，使用Cyclemap 等高线地图作背景

经Prune叠加了相片的轨迹显示在Google Earth中

黑老陈 · 2009-05-24 05:58

Prune 的安装和使用

一、Prune的下载和安装----基本功能篇

首先，到Prune的官网下载最新版本的Prune. 目前最新版本是第7版。下载地址为：

http://activityworkshop.net/software/prune/download.html

下载页面提供两种选择，一个是下载运行文件：Prune_07.jar，这个就是我们需要的。另一个是源文件：Prune_07_source.jar。 这个是提供给Java编程的。如果你喜欢编程，那你就下载这个去鼓捣，也是一个乐趣。如果我们只想使用的话，下载Prune_07.jar就可以了。

接着，你如果想用中文的话，在这个下载页面的下方，有中文语言包下载，文件名是：prune_chinese_texts.txt。这是个文本文件。明天有更新版本出现供下载。下载后把它放在Prune_07.jar 的文件夹中。Prune下个版本（第8版）将直接可以支持中文，那时就不用下载语言包，直接下在中文版的就可以了。现在的中文外挂包是供测试用的，你如果发现什么地方翻译的不合适，请跟贴，以便楼主更新。

因为Prune是用Java语言写的，运行的时候需要Java运行库（也叫Java虚拟机）。这个是运行Prune的必需条件。请在Sun公司的网站上下载最新版的Java运行库，下载地址：

http://java.sun.com/javase/downloads/index.jsp

如果你E文不好，又不知道选择那个文件下载，那么就去邃蓝提供的中文下载网站去下。你不用管你下得是否最新版本，Java运行库安装好后会自动上网搜寻最新版本并自动更新。

邃蓝提供的下载网址： http://www.skycn.com/soft/27213.html

下载后运行安装，按缺省的安装选项安装就好了。

至此，你已经拥有运行Prune的基本条件了。你的电脑状况是：

1。Prune_07.jar 已下载并放到某个文件夹。
2。中文语言包已下载，并同Prune_07.jar放在同一个文件夹。
3。Java运行库已下载并成功安装在某个文件夹（一般是c:/program files/java...)

如果你要运行英文版的，直接打开放有Prune_07.jar的文件夹，双击这个文件就可以了。

如果你要运行中文测试版，就比较麻烦一点：

首先你要进入windows的命令行模式，在命令行模式里转到Prune所在的文件夹，然后运行下面的命令就进入Prune中文测试版：

prune_07.jar --langfile=prune_chinese_texts.txt

你也可以在这个文件夹建立个批命令文件，把上述命令写到批命令文件中，以后直接运行批命令就可以了。关于批命令文件怎么做，应该不用我教了吧，网上也有大把资料，非常简单。

现在你已经可以使用Prune的基本功能了。祝你玩得开心！

二、Prune的下载和安装----附加功能篇

如果要用到一些其他的功能，那么你需要下载一些外挂程序。下面详细说明：

1、如果要显示3D轨迹，那么要下载Sun公司的Java 3D 库。
2、如果要生成高质量的3D图像，则需要下载Povray软件。
3、如果要从GPS接受器直接读写数据，需要下载Gpsbabel。
4、如果要生成高程表，速度表，垂直速度表等图表，需要下载Gnuplog。
5、如果你需要处理Jpeg图片中的Exif信息，需要下载Exiftool。

以上功能和软件，不必要全部下载安装，你可以根据自己的需要来选择。下面说明如何下载和安装：

1、高程和速度图表

先介绍驴友比较关心的图表功能。借助外挂软件Gnuplog, Prune能生成高程图表，速度表和垂直速度表。现在的版本是4.2.5。首先，到下面网址下载gnuplog:

https://sourceforge.net/project/showfiles.php?group_id=2055

下载后你得到的文件是个zip文件：gp425win32.zip， 将这个文件解压到Prune所在的文件夹。你的文件夹结构应该是这样的：

Prune所在路径/gnuplot-4.2.5/gnuplot/bin

在这个bin之文件夹中，就有我们要用到的程序：pgnuplot.exe

你也可以根据需要改变和简化你的文件夹结构，我这里就用这个结构来举例子。

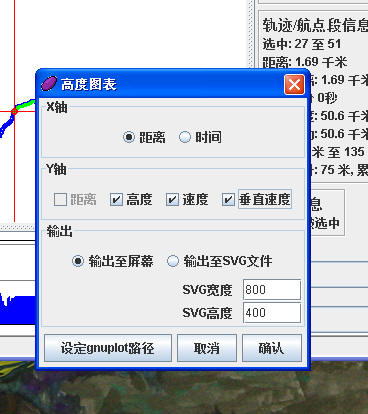

gnuplot安装好后，你要告诉Prune pgnuplot.exe的位置在哪里。打开Prune, 在查看菜单下，点“高度速度图表”按钮，出来的对话框左下角有个“设定gnuplot路径“按钮，点按后输入pgnuplot.exe所在文件夹的路径就大功告成，在本例中输入：

/..../Prune所在路径/gnuplot-4.2.5/gnuplot/bin/pgnuplot.exe

点确定，你就能看到图表了。

每次运行都要输入这个路径，比较麻烦。你可以一劳永逸的解决这个问题，就是自己做一个配置文件，关于这一点，将在后面讲到。

2. 利用Gpsbabel从GPS接受器中直接读取数据

Gpsbabel 是一个支持多种数据格式的软件，Prune可以调用他从GPS接受器直接读取数据。目前版本是1.3.6。 支持绝大多数常见的GPS接受器，包括 Holux M241

先下载Gpsbabel:

http://www.gpsbabel.org/download.html

下载的文件名：gpsbabel-1.3.6.zip

下载后不用安装，直接解压到Prune的文件夹就可以使用了。

从GPS接受器读写数据时，Prune会跳出一个对话框，在这里你要输入设备名和文件格式。
设备名称：输入你GPS接受器和电脑相连接得端口名，比如：我用的Holux M241平时是连接到：com4， 那么就输入com4。

格式：其实是要输入Gpsbabel中规定的格式名。 到下面网址查：

http://www.gpsbabel.org/capabilities.html

左边一拦是你的GPS型号和所用的格式，对应的右边相邻一栏就是格式名。例如 Holux 241的格式名就是m241

注意：设备名和格式名区分大小写，而且不要加入多余的空格。

然后按确定就OK了。

Prune会将GPS接受器中所有的内容全部下载下来。你可以在Prune中对轨迹进行编辑，分段，合并等操作。

这个功能对Holux M241非常有用，因241自带的软件，生成文件要不缺时间，要不缺高度，而用Prune读出的数据是完整的。如果你将数据保存为GPX格式，则所有信息都是完整的。

3. 显示3D轨迹

需要Sun公司的3D库支持，3D库下载地址：

https://java3d.dev.java.net/binary-builds.html

下载文件名：

j3d-1_5_2-windows-i586.exe

下载后运行此文件，按所有的默认项安装即可。

安装完成后，点菜单 查看-3D视图， Prune显示3D的轨迹视图。

4. 输出高质量的3D轨迹图

这个功能相对来说用处不大，简单介绍一下

在3介绍的3D图显示以后，下角有个按钮“输出POV“文件，点按以后就能保存一个.POV的文件。用Povray软件可以打开。

在下面这个网址下载Povray 软件：

http://povray.org/download/

下载后按提示进行安装。

5. 保存坐标信息到Jpeg图片文件

Prune 能读出和识别Jpeg中Exif文件中的坐标信息和时间信息。但如果你的Jpeg Exif中无坐标信息，而是用Prune将相片链接到轨迹点，如果想把这个坐标点保存到图片的Exif中，那么你需要Exiftool这个软件。

在这里下载：

sno.phy.queensu.ca/~phil/exiftool

要下载可执行的版本，不要下载原码。

下载后解压到Prune的安装文件夹，可得到一exiftool(k).exe的文件，要将它改名，改成exiftool.exe。现在你就可以用Prune保存坐标信息到Exif。

三、Prune的设置和配置文件

有网友问道每次输入gnuplot很麻烦的问题，这里就提前说明如何做个配置文件，一劳永逸的解决这个麻烦

建立一个文本文档，下面是这个文档的模板：

# Prune configuration file
prune.directory=/home/user/gps/
prune.languagecode=ES
prune.metricunits=y
prune.povrayfont=crystal.ttf
prune.gpsdevice=usb:
prune.gpsformat=garmin
prune.gnuplotpath=gnuplot
prune.mapserverindex=3
prune.mapserverurl=http://openpistemap.org/tiles/contours/

下面逐条解释每行的意义：
第一行：设定你GPS轨迹的存放路径，你如果所有的轨迹都保存在一个文件夹，就把路经写在=好的后面。以后每次打开文件，Prune会自动指向该文件夹。
第二行：指定语言，ES是英文。 当用 --langfile=参数时运行时，它的优先权最高，配置文件的内容将被忽略。
第三行：指定公制英制单位。y=公制， n=英制。
第四行：指定用povray先是高质量3D图时，所用到的字符集，可以不用理。
第五行：指定用gpsbabel直接读取gps接受器时的设备名。
第六行：指定直接读取gps接受器时的的文件格式（注意，这部分要专门讲到）。
第七行：指定gnuplot的路径，把路经写在=号后面。
第八行：指定背景地图：0=Mapnik, 1=Osma, 2=Opencyclemap and 3=其他。 例子中选择是“其他“。
第九行：如果第八行指定用“其他”，这本行需给出其他地图服务器的URL。本例中使用openpistemap。

按你自己的需求，修改上面的相应的内容。保存时区文件名：.pruneconfig.txt。 注意不要忘了最前面那个句点。

[注意：关于配置文件，加点的原因是这样的：Prune在启动时，会自动寻找一个.prunecofig.txt的文件，如果找到，就按配置文件启动。找不到就按默认配置启动。这个文件名是写在软件里面的，所以必须照搬。
但在Window的系统中，文件名不可以加点，那么你可以任意起个文件名，做成txt文件， 然后用下面命令把配置文件“带“进去：
prune.jar --configfile=abcd.txt (abce是你起的文件名）]

下面的例子是我的配置文件的内容：
# Prune configuration file
prune.directory=c:/documents and settings/sam chen/my documents/outdoor/gps track/
prune.gpsdevice=com4
prune.gpsformat=m241
prune.gnuplotpath=c:/documents and settings/sam chen/my documents/outdoor/gps software/gnuplot-4.2.5/gnuplot/bin/pgnuplot.exe

保存好文件后，在运行Prune时加入--configfile=参数就行了：

prune.jar --configfile=h:/gps/.pruneconfig.txt

最好间配置文件保存在Prune所在的文件夹，就可以省略输入上面的路径。

如果你同时要运行中文测试版，命令如下：

prune_07.jar --langfile=chinese.txt --configfile=.pruneconfig.txt （假设语言包和配置文件都在Prune的文件夹）。

做一个批命令文件，上面的命令行都不用敲了。

四、Prune的使用

总的来说，Prune的使用比较简单，按菜单命令基本就能正常使用，但有几个方面要注意：

1、编辑菜单里有一个压缩轨迹命令，这个命令非常有用，可以删除一些重复的点，或者你在一个地方不动的时候产生的漂移点。比如你在午餐时，在一个小范围里移动，即使坐着不动，信号的漂移也会产生很多无意义的轨迹点。这时压缩轨迹就非常有用了。

要注意的是，压缩轨迹这个按钮只是把要删除的轨迹点标示出来（变成红色），并不真正的删除这些点。如果要删除的话，在编辑菜单下按“删除已标示轨迹点“才真正的删除

2、背景地图
Prune 可连接在线的地图服务器而现实轨迹所在区域的背景地图，Prune提供3各预设好的地图服务器，在查看“菜单/背景地图“里可设置选取。 Prune还提供你自己可以输入URL的地图服务器，也就是选项4。注意地图服务器提供的地图必须是像Openstreetmap的格式。

使用这个功能要注意的一点就是，别以为你选好地图服务器就OK了，Prune启动时默认关闭地图显示功能，你要手动打开这个功能。这个开关就是Prune主界面上面那个小地球按钮，就是这个

。按了就开始显示地图。地图边上那个滑条可以调整地图显示的透明度。

完

黑老陈 · 2009-06-13 01:15

关于配置文件，你说得对。 加点的原因是这样的：Prune在启动时，会自动寻找一个.prunecofig.txt的文件，如果找到，就按配置文件启动。找不到就按默认配置启动。这个文件名是写在软件里面的，所以必须照搬。
但在Window的系统中，文件名不可以加点，那么你可以任意起个文件名，做成txt文件， 然后用下面命令把配置文件“带“进去：
prune.jar --configfile=abcd.txt (abce是你起的文件名）

以上部分已经更新到安装和使用的帖子

最后，gnuplot是要手动关闭。以给软件作者去函，看能不能在下个版本改善。

另外，你的地图显示正常了吗？
