我的DIY船制作进展（2）梦工厂图片

感觉哥哥 · 2009-07-10 09:47

你选的是高速浆，你想让你的船跑多快？
预祝成功。

我的发动机是39KW的，我预计船可以跑50码

感觉哥哥 · 2009-07-11 03:57

DIY这个尺寸的小船建议你还是考虑用木头和防水夹板来做，首选当然是用玻璃钢 。 用铁架配铝板在水里很容易引起电解腐蚀， 尤其在海水了里，除非船只是短时泡在水里，长期安放是岸上。
发动机安装需要考虑冷却与消音系统，还有你这轴承都不是能长久用在船上的，莫非你是想仿泰国的湄公河的long tail

祝你成功 have fun！

非常感谢你的建议和指导，我因为不懂木头和防水夹板来做，也不懂用玻璃钢，所以才用铁架配铝板，我的船是长期安放在岸上的，玩的时候才拉出去，因此我还要做一台拖车架。

发动机冷却与消音系统我是用汽车原装的配件改装下去的，水箱和排气管都已经准备好了。

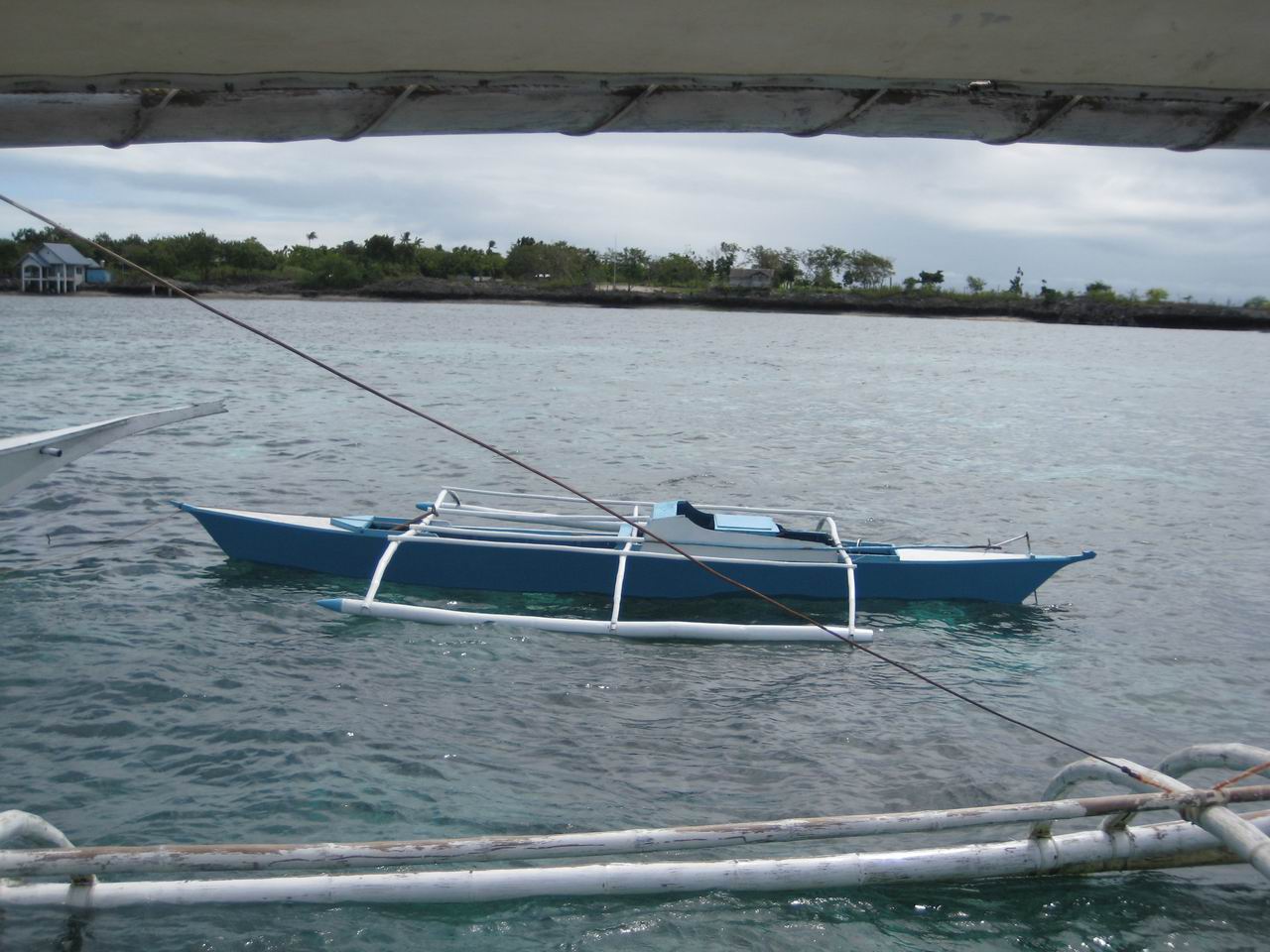

我不是仿泰国的湄公河的long tail，我是参考菲律宾的

轴承是两个推力轴承，前面还有一个的我没有装上去，这个是我自己想出来的，还有我是用前三个油封、后三个油封进行密封水的，不知道行不行，请您和大家多多指教。

感觉哥哥 · 2009-07-11 03:59

只是我做的船比较小，只有5米长

感觉哥哥 · 2009-07-11 05:13

这个图片是我造船体的参照物，别小看它啊，它可以达到每小时20海里呢！

小船发动机的按装和构造

接送旅客的橡皮艇

感觉哥哥 · 2009-07-11 10:32

你看看直接搞成水冷却的吧。不要用水箱了 直接抽水冷却

http://shop33726545.taobao.com/

直接搞成水冷却我想过，但我考虑了：1、船有时会去大海玩海水会腐蚀发动机。2、直接抽水冷却的制造比较复杂，又要密封好进出管。3、进水管容易被水上的垃圾堵住。

感觉哥哥 · 2009-07-13 01:05

看你的浆叶是不是大了呢，快40cm了，很容易造成超负荷运行的，汽车发动机是高速机吧，使用波箱要处理好哦，不然效率会很底的。祝你成功

师父你好厉害，你说的很对了，我的浆叶是大了点，我本来是买了个50P雅马哈浆叶的，但在我比划的时候我才发现是转的方向不对，我买的和我要求的是反方向转，后来找了很久才找到了现在这个浆叶（15X4.5)
我的发动机是微型车465化油器的，波箱是5档的，我把汽车的动力和操作都搬到船上了，我想会开车的人就会开它。

感觉哥哥 · 2009-07-13 02:28

菲律宾渔民十多尺长的小Bangka也是夹板和木头做的，尺寸和你现在想造的差不多，发动机是用旧的风冷摩托车汽油机。他们最大的Bangka用实木做的，能达到100多尺长，和中国南方一带的大木渔船差不多。

用夹板做船其实与你用铁架配铝板的原理相同，只不过换成木架配夹板，加工起来比用金属简单多了，想耐用就内外层包上玻璃钢，也不需要复杂的设备。
你的发电机马力多大？ 螺旋桨看来挺专业的，但是螺旋桨需要与主机功率和齿轮箱减速比匹配，否则也发挥不出效率。
你所用的驱动系统在大船上有相类似的，如果主机马力不大按道理应该能行，建议你在船内油封中间的的轴管加上接头并配上一个小油罐，轴管内充满机油，这样可以润滑轴与油封亦可以降低运行时产生的高温同时加强了水密性。 因为你车叶的前后推力全部由推力轴承分散到轴管上，你的轴管必须与船体牢固的连接在一起，发动机安装时候最好用减震机脚，用伸缩万向轴与主轴连接，这样可以减低震动。

难得国内有DIY船的朋友， 又需要的话我会尽量帮忙的。

你说得对，他们的船是用木头做的。

我想用铁架配铝板做船的原因是：
1、我去找过木船厂，还认识了一位老师傅，他做了30年的木船，按我的要求帮我计算过船的重量650KG，而且造价2万多，他说现在做船的人少了，人工和木材比较贵。（船是实木做，因为国内很少木架配夹板做船，我也了解过木架配夹板做船，只是我这里只能买到木和夹板，其他的材料都很难买，可能我不在行吧。）
2、还有我的发动机和波箱有130KG重，我不知道木架配夹板做船行不行。
3、铁架配铝板重量只有300KG,我自己算的，自己感觉用铁架装发动机比较安全。

我的船身还没有做，看了你的建议现在我有点动摇了，想用木架配夹板做，但你看我上面的条件我可以吗？因为我也怕铁架腐蚀生锈。

我的发动机50P,螺旋桨是高速浆。

你建议在船内油封中间的的轴管加上接头并配上一个小油罐，轴管内充满机油，这样可以润滑轴与油封亦可以降低运行时产生的高温同时加强了水密性。 因为你车叶的前后推力全部由推力轴承分散到轴管上，你的轴管必须与船体牢固的连接在一起，发动机安装时候最好用减震机脚，用伸缩万向轴与主轴连接，这样可以减低震动。

很佩服你，你上面的建议比我想的还周全，我只是想到在轴管内充满机油，没有想到配上一个小油罐，减震机脚、伸缩万向轴与主轴连接早期已经准备好了。

希望你能够给更多的建议和帮助，谢谢！

感觉哥哥 · 2009-07-13 04:22

楼主要是对帆船感兴趣！我们可以一起早条帆船！我这资料全有！自己一个人造船太孤单了！还怕坚持不下来！！加油哦！坚持不懈！

谢谢鼓励！真的谢谢！我对帆船感兴趣，所以我的船是三体的，是有两张帆的。
造到那个步骤我会请教老虎大哥你啊

本来我想上传我坐帆船的图片，但本月已上传2M了，没有了！

感觉哥哥 · 2009-07-13 05:46

汽车的波箱 不需要的 只要买一个船用 正倒车 波箱就行了 轻不少 还有汽车的档位分的细在船上没用 动力都浪费掉了
要么搞一个 50马力的外挂机 +前操 比较简单一点 船身水密 也好做

我已经找过船用正倒车波箱，但它的转速不够，一般只有2000-3000转，因为船用机器多为柴油动力，所以我只好用汽车的了。

我的船是三体帆船的样子，然后埋过发动机在船仓里面，好让别人看不出来，外国的帆船都是这样。5米长以下的
无动力船是没有人管的，只要船上不超过5人，就没有条例监管了。。。哈哈！找国家的漏洞。（我问海事处的朋友，他说的，请大家别尽信。）

重要的是我的船是无牌无证的，所以要求跑的时候要跑得快，停下来的时候让别人感觉是纯风力的艘小帆船。

还有 50马力的外挂机价格可以够我做两三条船了。。。。重要的是口袋的米不满啊！

感觉哥哥 · 2009-07-13 06:37

我是学汽车制造的！可以给你个参考：汽车的波葙只能承受径向的扭力，轴向的推理可不行呀，当心搞坏了变速箱！
还有还要注意发动机的最大扭力是多少，变速箱输出和输入的功率和扭力各是多少，承受的了发动机吗？
螺旋桨的在变速箱的最高转速的情况下扭力是多少？这几个数值要参考呀，不然的话肯定会坏掉一个的！
还有你的船对螺旋桨的反向力矩的克服都要考虑在里面。
我不是学船舶的，希望有哪位船舶大师可以帮帮你！

飞翔，飞翔在无际的海面上！

很难得有个同行，其实我是学汽车维修的，有10多年的维修经验，你说的问题我很理解，所以我在车叶传动轴上装了一前一后的推力轴承，波箱和传动轴之间是用一条万向传动轴链接的（汽车上的传动轴），我这样做自己心里也没有底，不知道行不行。

就像你说的我也希望有哪位船舶大师可以帮帮我啊！

感觉哥哥 · 2009-07-14 04:11

gck448你的建议非常好！
我以前在筹划的时候也想过放弃，因为计划时间越长问题就越多，倒不如买一条还实际点。
但想来想去DIY和买的根本是两回事，DIY是自己经过痛苦的十月怀胎生下来的孩子，有很深的感情；买回来的就像领养孩子一样。

我理解DIY的意思： 1、不要把DIY复杂化，因为每个人的知识有限；

2、做自己力所能及的DIY,不要追求过高，要求每个细节和技术必须是自己理解能动手的；

3、已经开始的DIY千万不能半途而废，都要把成品完成放在自己面前；

4、没人能做到十全十美的DIY,制作DIY在于过情乐趣，并非成品的效用，懂得PDCA肯定下个 DIY会做得更好。

感觉哥哥 · 2009-07-15 06:30

计划在7月31日前自己把发动机大修好，8月份计划做发动机支承架和发动机附件架。（工作每周才休息一天，DIY工作时间每月只能是2至4天，所以进展很慢。）

感觉哥哥 · 2009-07-16 01:44

我的船和下面的船差不多，我也想做和它一样的帆，老虎哥你有没有这方面的资料啊？
http://sailboats.blog.sohu.com/99651109.html

感觉哥哥 · 2009-07-18 09:40

roven988:
你的建议和我的思路基本是一致，谢谢您！
我已经画了很多次草图了，只不过我画的图纸不规范，可能只是我才看得懂，所以不敢发上去。现在只差船身的图没有定下来，因为我要把发动机、波箱、传动轴、车叶装起来才有准确的尺寸，现在脑袋在想船和传动轴套管的安装问题。

我也找过成品，找了半年找到一艘船（图片发不了啦，）和几台挂机，但这些材料跟我自己想造的船不一样，所以还是坚持造自己喜欢的船。

波箱、发动机、浆叶的动态数据是可以找到的，但比较费时间，找到了可能也没有大作用，因为波箱、发动机、浆叶我都已经买了，还有也没有人这样去搭配造船，只能靠试了。（我在买波箱、发动机、浆叶时候考虑过搭配的问题，也大概了解了发动机经过波箱后的输出扭力和转速，挂4档大概4500转，4档是直接输出档，所以才敢买这个浆叶）。

感觉哥哥 · 2009-07-27 05:43

向大家报告：

我本来计划在7月31日前把发动机大修好，但在大家的支持下我加快了速度，终于在昨天下午3点把发动机大修好了，并着车调试好基本的性能，一切正常，发动机平稳且表现很有力。
发动机在维修的过程中我忘记了照相，昨天修好了才想起照相，于是匆忙的照了几张（8月份上图）

8月上旬出差几天，8月份计划做发动机支承架和发动机附件架。

感觉哥哥 · 2009-08-02 09:18

这个就是我制作DIY船的梦工厂了

感觉哥哥 · 2009-08-02 09:37

这是一间手扶拖拉机的维修店，不要小看这个小店，他的生意特别好啊！这段时间天天都有忙不完的工作（没办法因为现在是农忙季节）

这个店是我乡下堂兄的，他店虽小但工具齐全，还有我堂兄也是个喜欢搞制作的人，所以这个小店是我理想的制作工场。

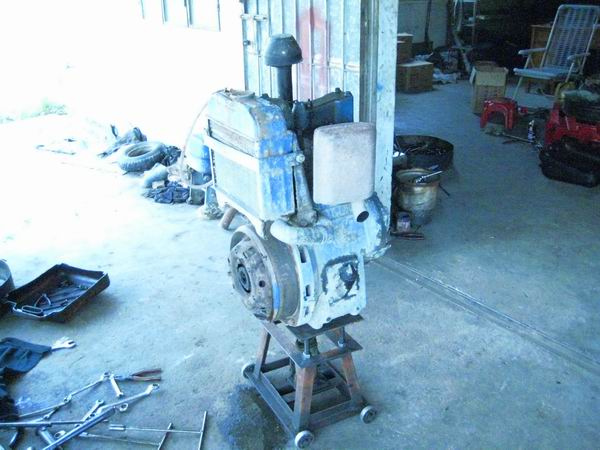

维修中的手扶拖拉机

感觉哥哥 · 2009-08-02 09:41

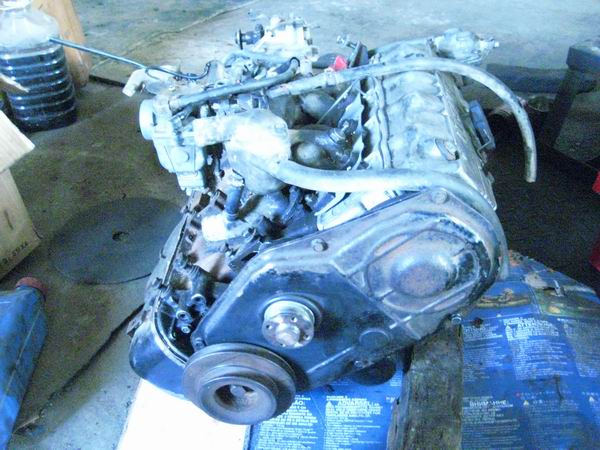

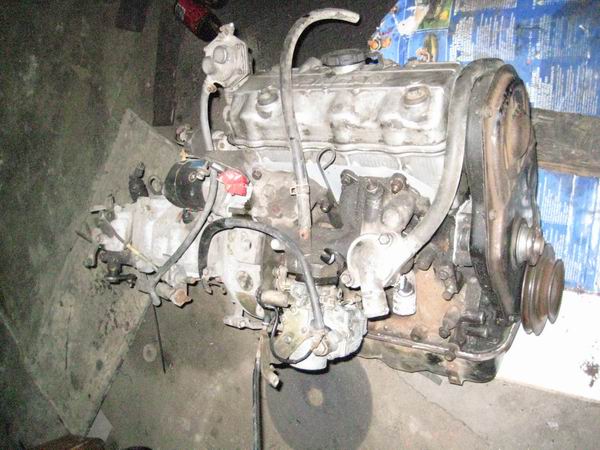

已经大修好的发动机，照片太差了！

感觉哥哥 · 2009-08-02 09:48

在网上找个发动机图片给大家看看，我用的就是这种发动机了
但网上图片的是电喷和独立点火，我的是化油器的。

感觉哥哥 · 2009-08-02 10:01

在大修发动机的时候碰到的两个困难：

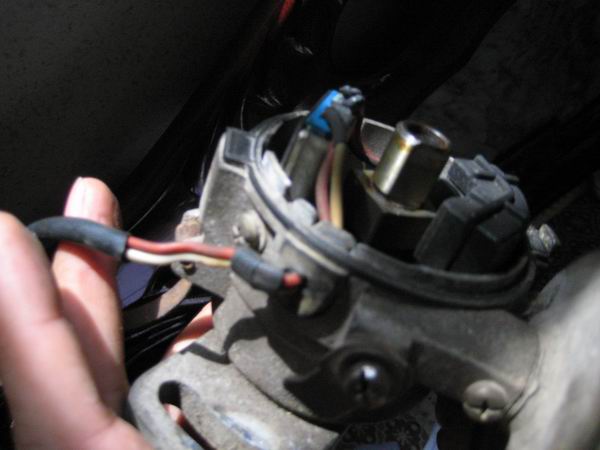

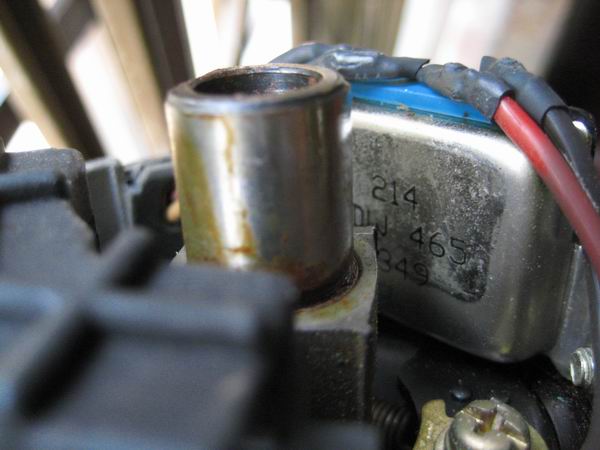

1、分电器的接线问题，七八年没有搞过这种点火装置了，需要找资料确认正确的接线，要不然就会烧坏它的。

感觉哥哥 · 2009-08-02 10:11

把家的维修书翻了几次都找不到资料，只好上网找，但也不到
后来通过电话问以前的师兄才把它搞定，真的谢谢师兄啊！

感觉哥哥 · 2009-08-02 10:15

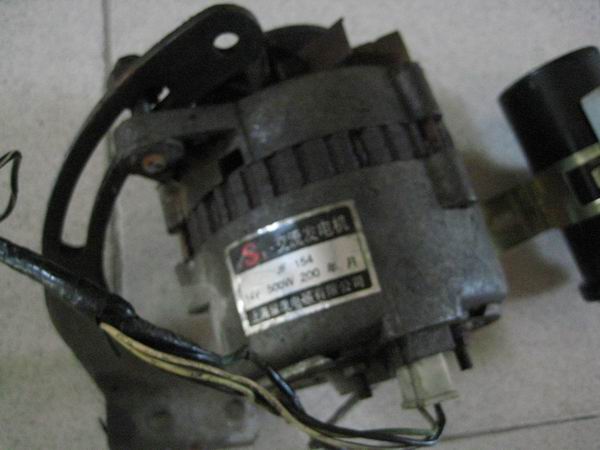

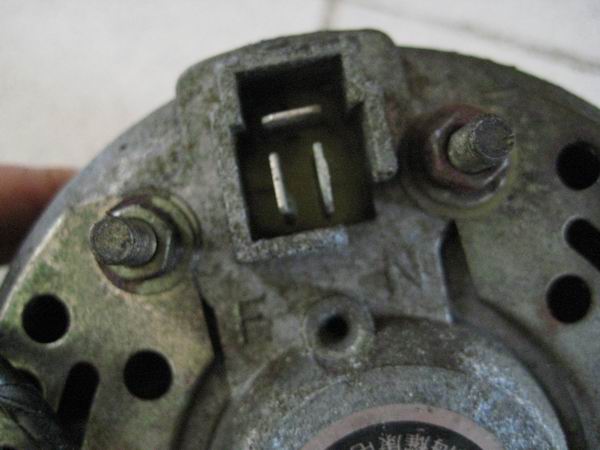

2、发电机的接线和稳压充电问题。

感觉哥哥 · 2014-10-30 10:11

由于场地、工作异地等等的原因，这个梦想只能先放弃，已经把部分零件转让他人，现在只是剩下发动机了:tongue:，对不起自己、对不起大家，做船梦想我相信我肯定有一天会达成的，为了安慰自己，计划入手买一条橡皮艇加船外机先玩玩，机器已经决定１５Ｐ雅马哈了，橡皮艇就请前辈们介绍那种比较好，怎样买会便宜一些，谢谢大家！
