GPS Garmin 60csx拆机图(解决背光不亮的故障)

小木头 · 2009-07-14 04:22

先用十字螺丝刀卸下机背的所有螺丝，然后把螺丝装在一个小盒子里避免丢失。

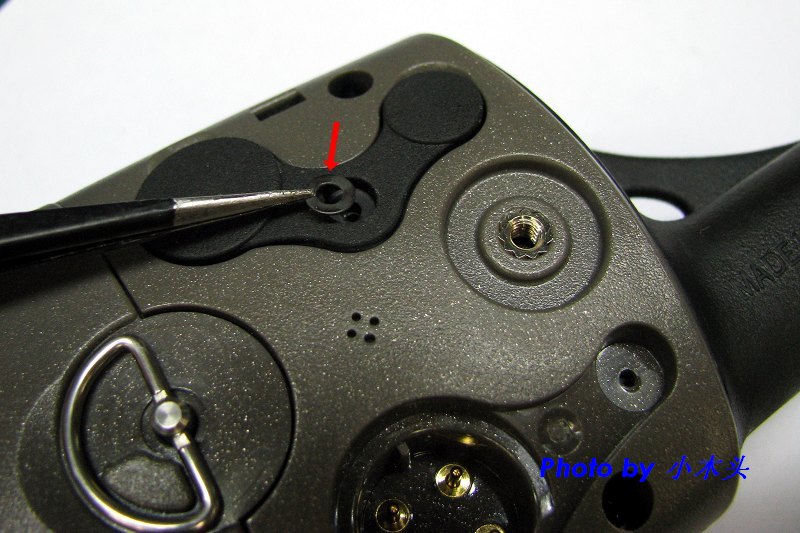

1. 防水盖的螺丝上面个黑色的小垫片，注意要不掉了。

2.用镊子卸下外接天线的螺母

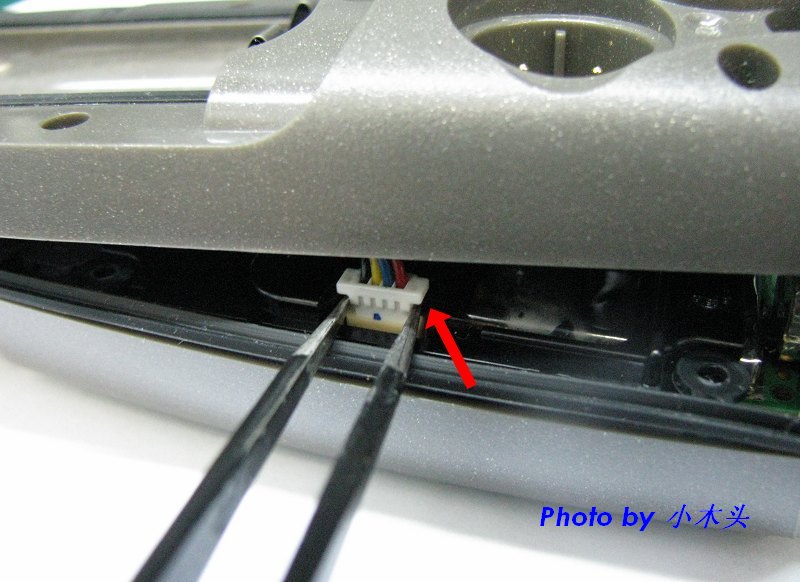

3.把串口数据线的接口用镊子向上翘开。

4.这时就可以把后背盖向上慢慢打开，注意在机头天线的位置，在这里出厂前有用防水硅胶粘住，要慢慢把它翘开，不用怕，小心用力就可以把它撕开。

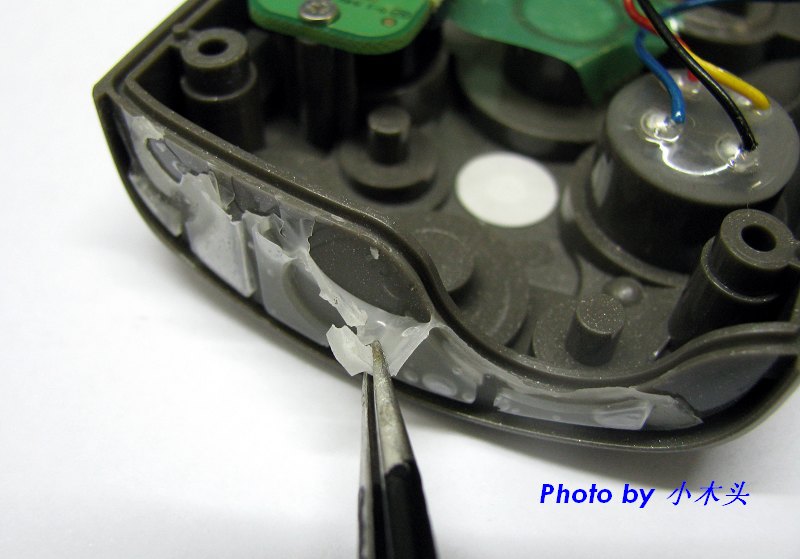

5.一定把两边的硅胶清理干净，便于后面涂上新的防水硅胶。

小木头 · 2009-07-14 05:17

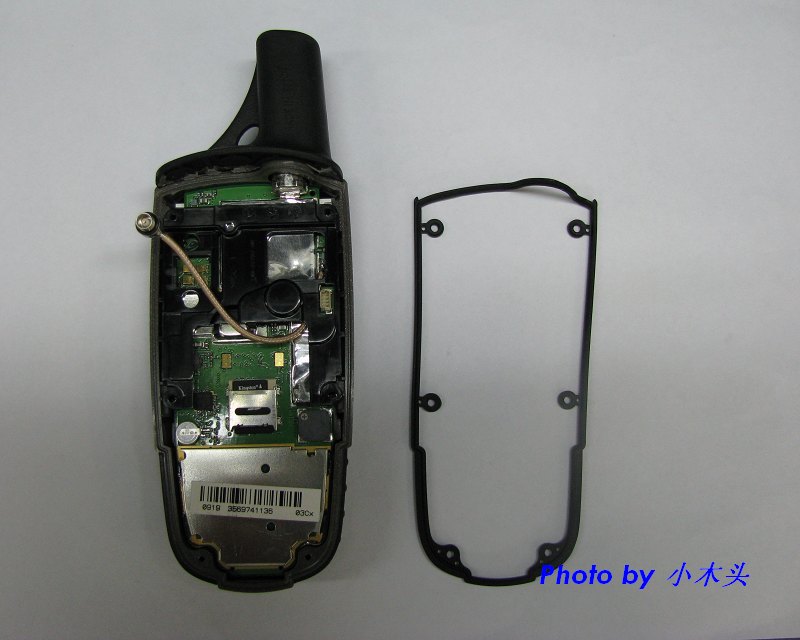

6.然后把防水胶圈小心拿下。

7,机背已经完拆开，注意看机背红色箭头的地方，那里是电池盒锁扣位置，上面只贴了片薄薄的胶纸，这里应该是60csx防水最薄弱的地方。机身中间黑色的塑料片的作用是固定LCD和电路板，下一步我们需要把它拆开才能看到LCD。

小木头 · 2009-07-14 05:42

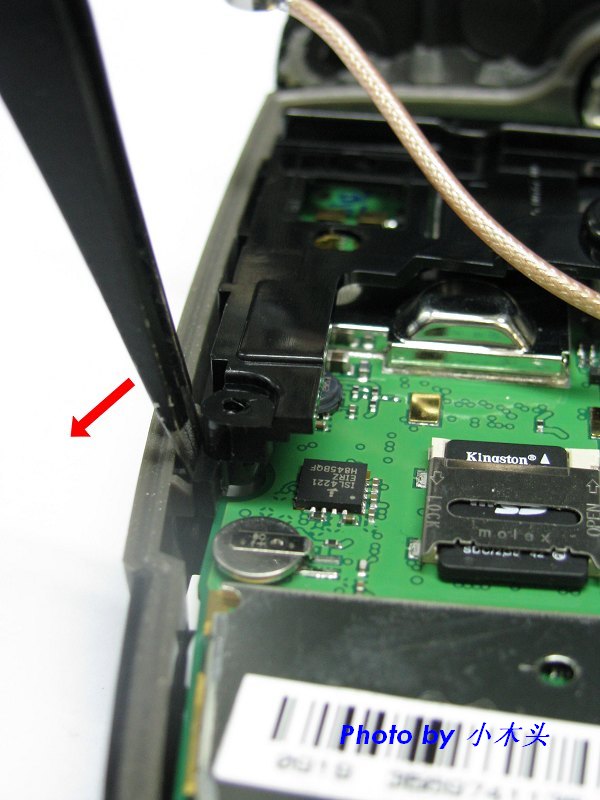

8.用镊子插入塑料盖左边下面，向外撬，撬开后再撬右边。

9.两边都撬开后，向上拉起，这时整个塑料盖就完全拿下。

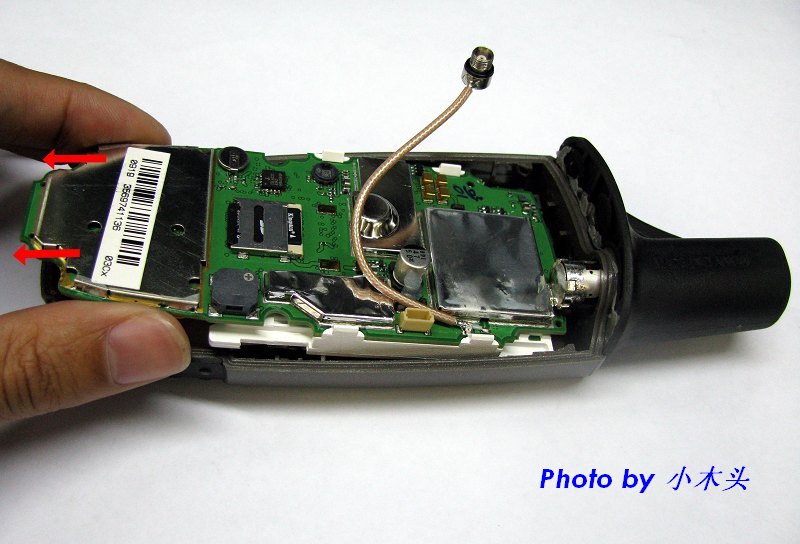

10. 拿着电路板的后端慢慢向后拉，把整个电路板退出。

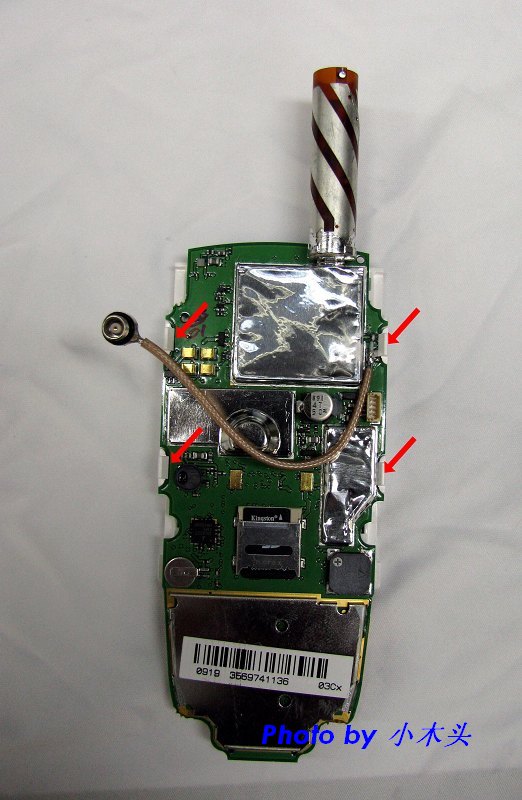

11. 这就是主板，用手把红色箭头指向的4个塑料卡扣向外掰开，就可以把LCD拿下。

小木头 · 2009-07-14 05:51

12.红色箭头指向的就是连接LCD背光接口和电路板电源的弹片，我估计可能是受到剧烈震动后，弹片位移造成接触不良，或者弹片压久后也会有所影响。

13.先用酒精擦洗弹片表面

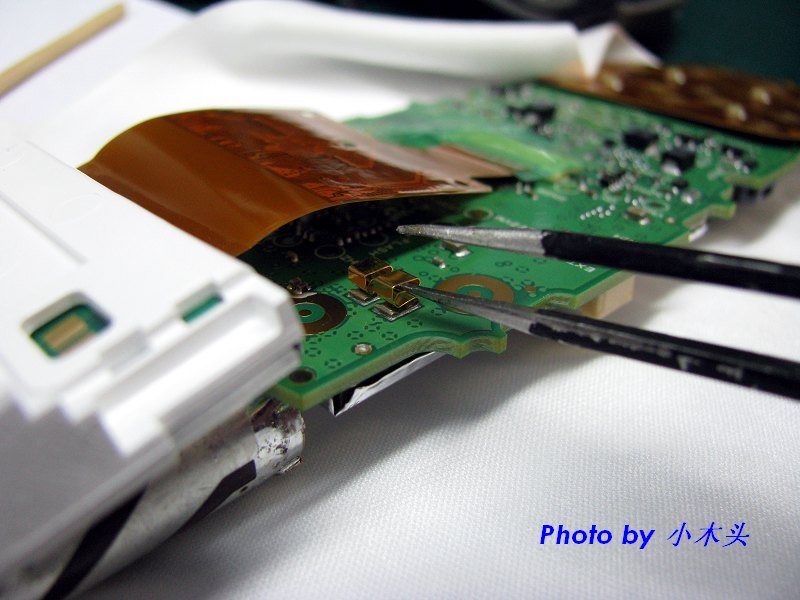

用镊子向上翘，增加弹片的力度

14.用剪刀剪一小片厚点的纸片塞在弹片最下面，让弹片和LCD的触点压得更紧。

15.把LCD的数据线拔下再插紧.

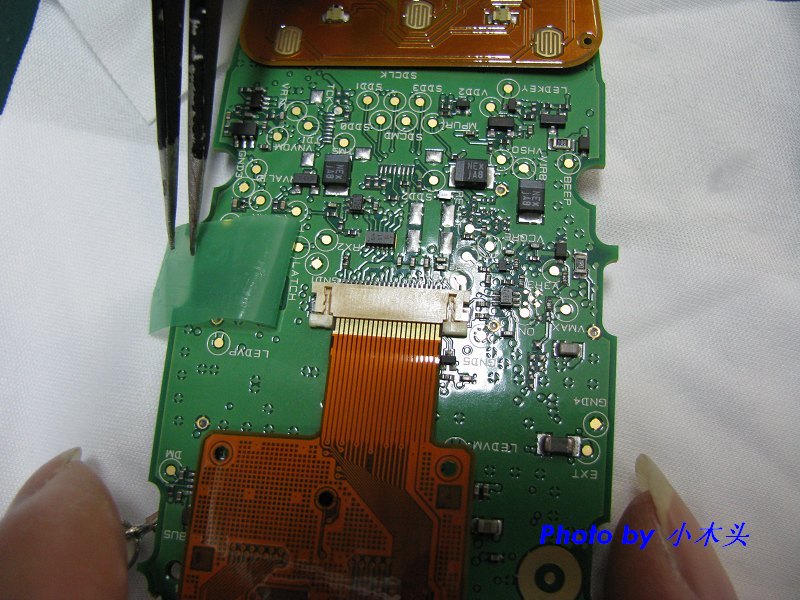

16.把LCD扣回到电路板上，在这里能看到刚才加插入的小纸片。

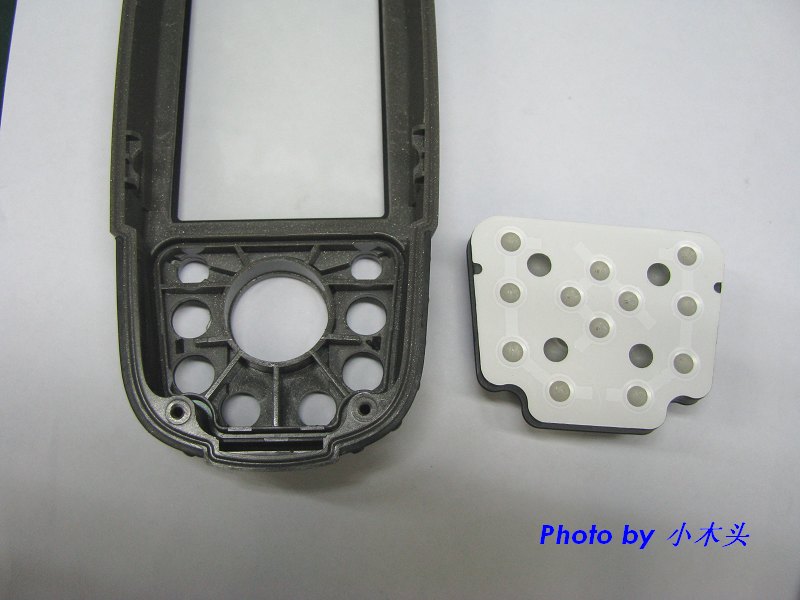

17.拆下防水键盘。

可以看到键盘上有些残留的水渍，水是由键盘表面流入的，但无法渗入机器内部，说明防水键盘的密封性不错。用棉签擦干净后装上。

小木头 · 2009-07-14 06:12

18.按上面折卸的步骤把LCD和机背装好，注意也要把防水圈和外接天线和串口数据线接好，先不要上机身螺丝，因为我们要开始打防水硅胶。

在打防水硅胶之前我们先要做个开机测试.

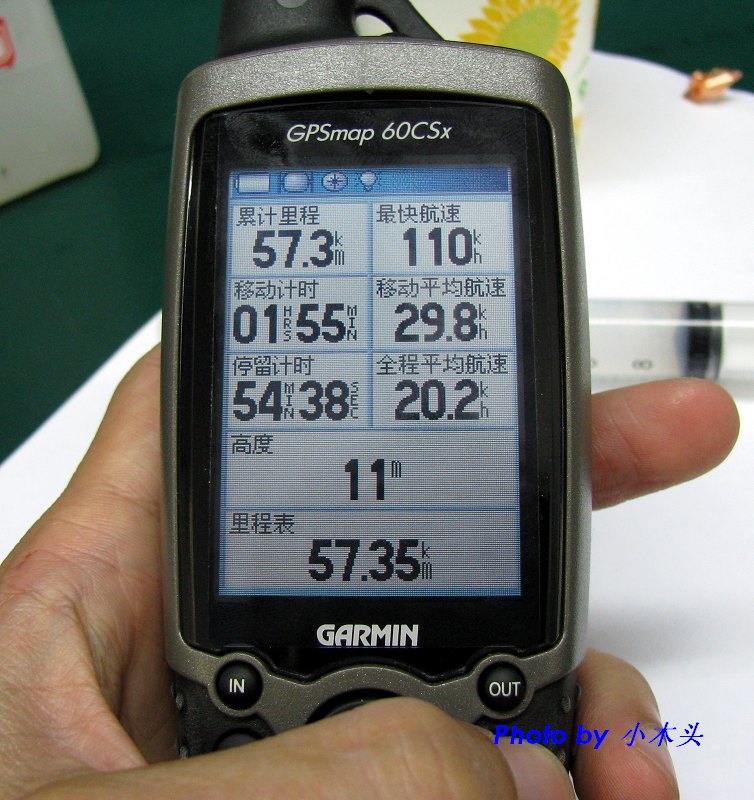

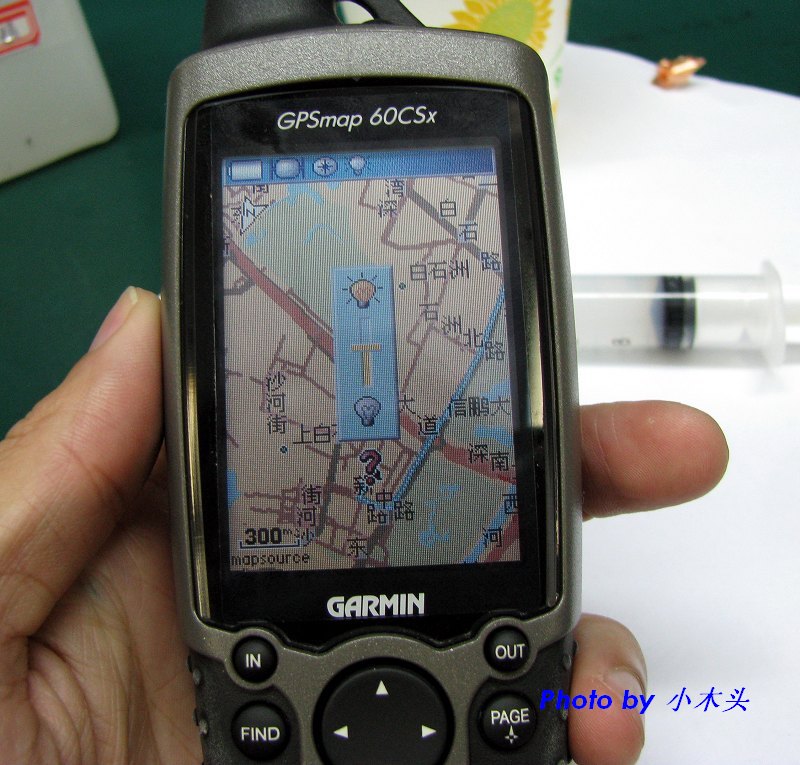

看到背光显示正常，用点力敲机身，背光依然工作正常，说明已经把故障解决 剩下的就是还原机身。

用针筒把防水硅胶均匀地打在天线和机身顶部。

防水硅胶打好的样子

小木头 · 2009-07-14 06:20

19.然后小心把机背压上并装好所有的螺丝，再用布把被挤压出来的少许硅胶抹干净。

20.由于防水胶还没干，需要用把天线固定，不然的话胶片翘开就会影响美观。我使用的是带粘性的散热铜片，也可以用好点的透明胶将其固定。

大功告成。

静放24小时，等防水胶完全干透之后，撕开固定的散热铜片就可以正常使用了。
蛙哈哈，我的GPS又可以继续陪我着跋山涉水了!
