目录
（一）在google earth显示记录的航迹 1楼
（二）探险家500等高线地图制作 3楼 13楼
最近终于下了决心入手了一只“猪”——麦哲伦GPS探险家500，把猪拿回家后才发现原来这个东西异常复杂，费了n个晚上，上了n多论坛和网站，看了n多教程，down了n多工具，终于勉强把这只野猪驯服，初步掌握使用技巧。怕以后哪天碰到脑袋失忆就麻烦了，所以特意写个“驯猪手记”，记录一下。
其实机器本身操作并不困难，难的是各种相关数据的处理，一个GPS涉及地图、航迹、兴趣点等数据，而这些数据又因为地图源、GPS厂家、软件厂家的不同而有不同格式，如何转换使用并顺利显示自己需要的数据，才是GPS操作的关键。
首先最有趣的使用，当然是能在地图上显示自己到过的地方，走过的足迹了，GPS能把我走过的路线记录为“航迹”文件，而途中我感兴趣的地点则可以记录为“兴趣点”，而现在最逼真最酷的地图无疑是google earth卫星地图了，所以我首先想实现的是在google earth上显示我记录的“航迹”和“兴趣点”。
闲话少说，立即开始，以我今天记录的78路公交车航迹为例。我需要使用的工具包括：
Mapsand Lite 1.00（这是麦哲伦GPS附带光盘上的软件）
GPSbabel（用于文件格式转换）
OziExplorer(用于生成google earth能认的kml格式文件)
Google earth（这个不用说了）
1、探险家500会把航迹和兴趣点分别保存为.log和.upt文件，把它们从GPS拷到电脑
2、用Mapsand Lite 1.00先打开兴趣点文件78.upt，我在公交车每次停站时都记录了兴趣点，因此每个点就是一个车站，名字是记录时临时起的，等下要补充完整，但Mapsand Lite 1.00不支持中文输入，这一步要留待以后再做。
3、再打开航迹文件78.log，因为航迹是开机时自动记录的，现在我仅需要看78路公交线的轨迹，因此把起点站以前的无用航点记录删掉。
4、删掉后得到了一个很纯净的78路公交车轨迹，保存78.log关闭Mapsand Lite。
5、现在打开GPSbabel，input file选78.log，第一个format选Magellan SD files(as for eXplorist)
6、第二个format选Ozi Explorer，按use default filename，点Process。
7、再把兴趣点文件78.upt作为input file，其他选项不变，按use default filename，点Process。
8、于是在原来的航迹和兴趣点文件所在目录下，得到两个新的文件，分别是航迹文件78.plt和兴趣点文件78.wpt。
9、关掉GPSbabel，打开OziExplorer，选file——>Load from file——>Load Map File
10、选Demo1.map打开
11、出来一个花花绿绿很酷的地图，可惜是没用的……
12、选File——>Close Map，一片空明……
13、选File——>Load from file——>load Track from file，选择刚才生成的新航迹文件78.plt
14、找到load进来的航迹后，选File——>Load from file——>Append Waypoints from file，同样选择刚才新生成的兴趣点文件78.wpt
15、于是航迹和兴趣点都在OziExplorer里显示出来了
16、分别选择每个兴趣点，右键选properties，在里面把每个车站的名字补充完整，并选择显示效果。
17、完成，还是白底黑字看得顺眼。
18、选File——>Save to File——>Export to Google Earth，保存为78.kml文件。
19、关掉OziExplorer，打开google earth，选file——>open，选78.kml，确认！
20、78路公交车的运行轨迹顺利在google earth上显示出来了！
（待续。。。。）
Tabris_hong
·
2010-05-03 05:07
因为探险家500的运算能力有限，通常只做穿越路线范围内的等高线地图，而从分省详图中分离出的地标数据都是全省范围的，所以必须要把不需要的地标删除。
打开Mapinfo，选file——open，打开“地名”数据文件00lay4.Shp。（点击“打开”后会弹出一个保存的对话框，要求保存00lay4.tab，不用理会，直接确认即可）

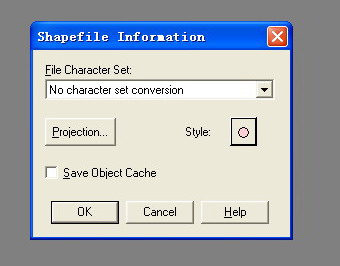

弹出Shapefile Information框，点Style选择显示的形状、颜色等，“File Character Set”必须选“No character set conversion”，否则地名无法正确显示。
00lay4.Shp打开后很壮观。

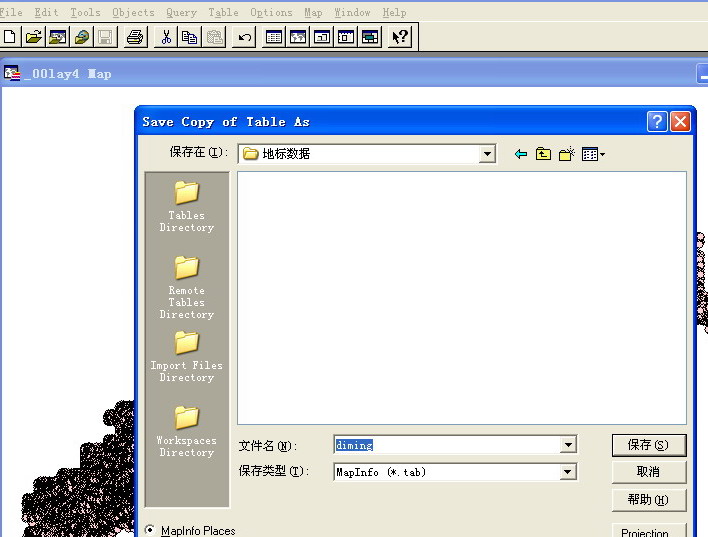

选择file——save copy as，把数据另存为diming.tab。选file——close table关闭当前table，再选file——open重新打开diming.tab文件，现在已经可以对上面的“地名”进行修改了。
同样，如果需要继续导入公路、河流、湖泊等地标数据并进行编辑，重复以上步骤即可。（Mapinfo不允许在首次打开的shp文件上进行编辑修改，因此每一个00???.shp打开后，都需要另存为一个tab文件，并在新的tab文件上做编辑）天露山的例子中，除“地名”外，还用到了00trail.shp，和00maj.shp——两个“公路”地标数据，分别保存为gonglu01.tab、gonglu02.tab。
所谓的编辑非常简单，就是把目标范围以外的地标数据删除。打开了全部需要编辑的tab地标文件后，再打开以前已经准备好的航迹文件——hangji.shp。放大航迹所在区域，点鼠标右键，选择layer control，选择需要编辑的地标数据层，勾选可编辑选项。

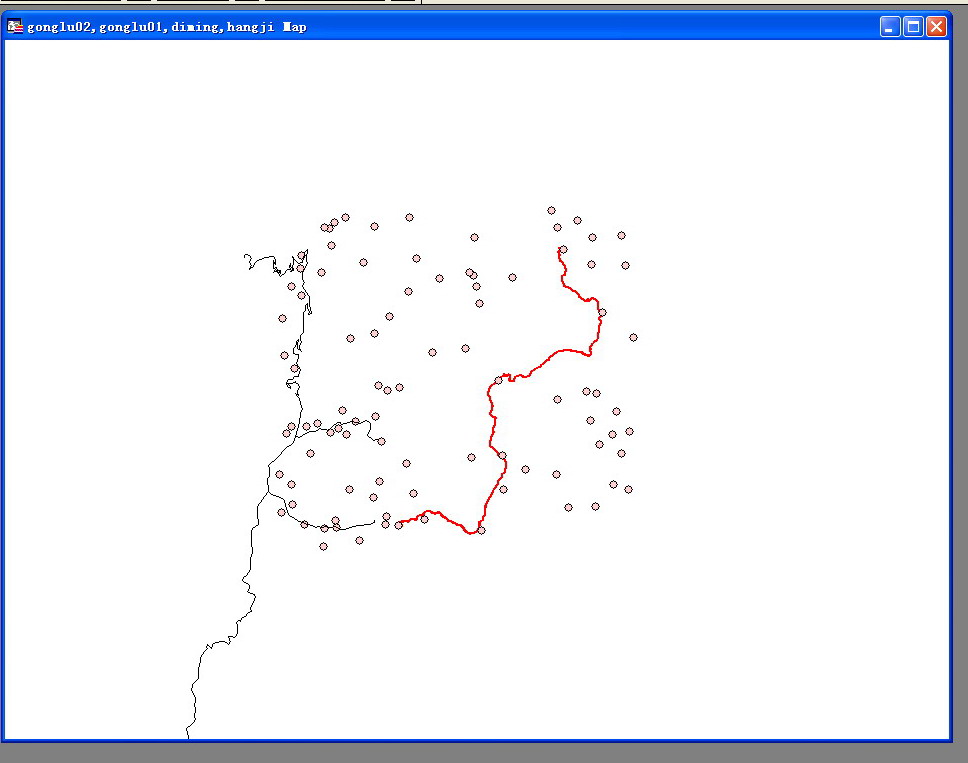

框选航迹区域内的全部地标，选Query——invert selection反转选择范围，delete，等待一段漫长时间，激活的数据层中不需要的地标数据已经全部被删除。
重复以上步骤，把其他数据层上不需要的数据也删除干净。
选择file——save table把编辑过的各层地标数据逐一保存。
选择Table——export把地标数据导出为mif文件，天露山的例子中，地标数据最终生成的文件包括：diming.mif、和gonglu01.mif、和gonglu02.mif。（与mif文件同时生成的还有dat、id、map、mid文件，这一系列文件也必须放在同一路径下同时使用）
到此为止，已制作好的文件中，有用的是：
航迹文件：hangji.shp
兴趣点文件：xingqudian.shp
地标文件：diming.mif、gonglu01.mif和gonglu02.mif
将以上文件连同和它们对应的prj、dbf、mid、map等配套文件可复制到单独文件夹内备用。
（待续。。。。）
我是来支持的！你放在空间这么久了，我还是没看懂，哈哈
不错，马克一下
好东西，收藏先
嘿,想不到小米有如此大的兴趣,钻研出这么些繁杂的东东来,比我强多了.虽然我的麦哲伦探险家500上也纪录了不少山野的航迹,但目前为止只会在google earth 上打几个兴趣点,看来得好好学习,弄个等高线图出来
. 小米,偶有空去登门拜访你.
欢迎啊~~想和你切磋好久呢！！
麦哲伦探险家的等高线地图是DEM的，地图上的每一个点都有海拔信息，根本不需要自己另做的。请看：
http://www.doyouhike.net/forum/comm_nav/415639,0,0,0.html；
另外，转自garmin7.01版的详细地图早已经有了，非常详细，不需要再分解imi地图来用，那个imi是以前的子午线系列用的，数据稍旧一些，没有更新过。
如果单纯为了要海拔信息，确实不用等高线图，甚至不用GPS，带个有气压计的登山手表就可以。
imi地图是非常详细，直接放在GPS中就可以使用，可是这个并不适用于山野，因为上面没有等高线，看不出地形。
探险家的地图是基础地图+imi详细地图，基础地图就是等高线地图，详细地图是imi地图，两者是同时显示的，已经很完美了。
呵呵，如果你觉得探险家自带的等高线基础地图已经很完美了，那用着就好了。
mark一下，刚买了个海王星500，还不会用，学习中..楼主好人
有用
如此有含金量的作业，非常感谢~关心所用的程序，能否分享~多谢！
5分好评.
同用麦哲伦GPS探险家500机子,
如此好贴,顶晚了
期待交流!
楼主，.shp的文件转换为magellanE500的.upt需要两个步骤：
1.用GM11把.shp文件转换为.gpx格式，
2.用zGPSConv文件把.gpx转换为magellanE500的兴趣点文件.upt.
但我把转换后的.upt文件导入GPS后，加载能显示文件，但不能加载兴趣点，打开后文件是空的。在MapSend lite 1.0则可以显示。不知是何原因？
有没有办法把.shp文件直接转换为magellanE500的.upt文件？
打开.upt文件,显示为：
$PMGNWPL,2429.103,N,11204.261,E,-9998,M,<![ 上元珠 ]]>,Unknown Point Feature,a*07
$PMGNWPL,2429.214,N,11204.042,E,-9998,M,<![ 高新 ]]>,Unknown Point Feature,a*33
$PMGNWPL,2428.665,N,11204.792,E,-9998,M,<![ 永丰 ]]>,Unknown Point Feature,a*0A
$PMGNWPL,2428.269,N,11204.362,E,-9998,M,<![ 文池 ]]>,Unknown Point Feature,a*2D
$PMGNWPL,2425.598,N,11204.707,E,-9998,M,<![ 三房 ]]>,Unknown Point Feature,a*72
$PMGNWPL,2426.546,N,11204.398,E,-9998,M,<![ 黄屋(2) ]]>,Unknown Point Feature,a*10
$PMGNWPL,2424.800,N,11203.821,E,-9998,M,<![ 北夫 ]]>,Unknown Point Feature,a*0B
$PMGNWPL,2428.573,N,11204.565,E,-9998,M,<![ 木联 ]]>,Unknown Point Feature,a*50
$PMGNWPL,2427.347,N,11204.233,E,-9998,M,<![ 花罗 ]]>,Unknown Point Feature,a*44
$PMGNWPL,2426.327,N,11204.588,E,-9998,M,<![ 石板(2) ]]>,Unknown Point Feature,a*48
$PMGNWPL,2428.918,N,11204.426,E,-9998,M,<![ 肇太 ]]>,Unknown Point Feature,a*2C
$PMGNWPL,2426.737,N,11204.372,E,-9998,M,<![ 韦屋 ]]>,Unknown Point Feature,a*34
$PMGNWPL,2425.730,N,11204.516,E,-9998,M,<![ 横岗寨 ]]>,Unknown Point
问题解决了。
这个太NB了。
很好的教程，学习，待LZ更新
这个帖子要顶一下。
我是08年买的机器，就是为了去太白山做的等高线地图。
后面怎么做全忘了。
现在基本上就用网上下载的详细地图看看。
顶楼主。
留下脚印。。。。。。。。。
很好呀，没有待读了呀？
收藏，同用麦哲伦探险家500的机器，慨叹一下现在新款的都太丑了，又不想换高明的（话说现在叫佳明了），还是用老机子吧。
