ozi地图简明制作教程方法 及WIN、塞班和Android手机地图制作使用方法

招财 · 2010-08-26 17:03

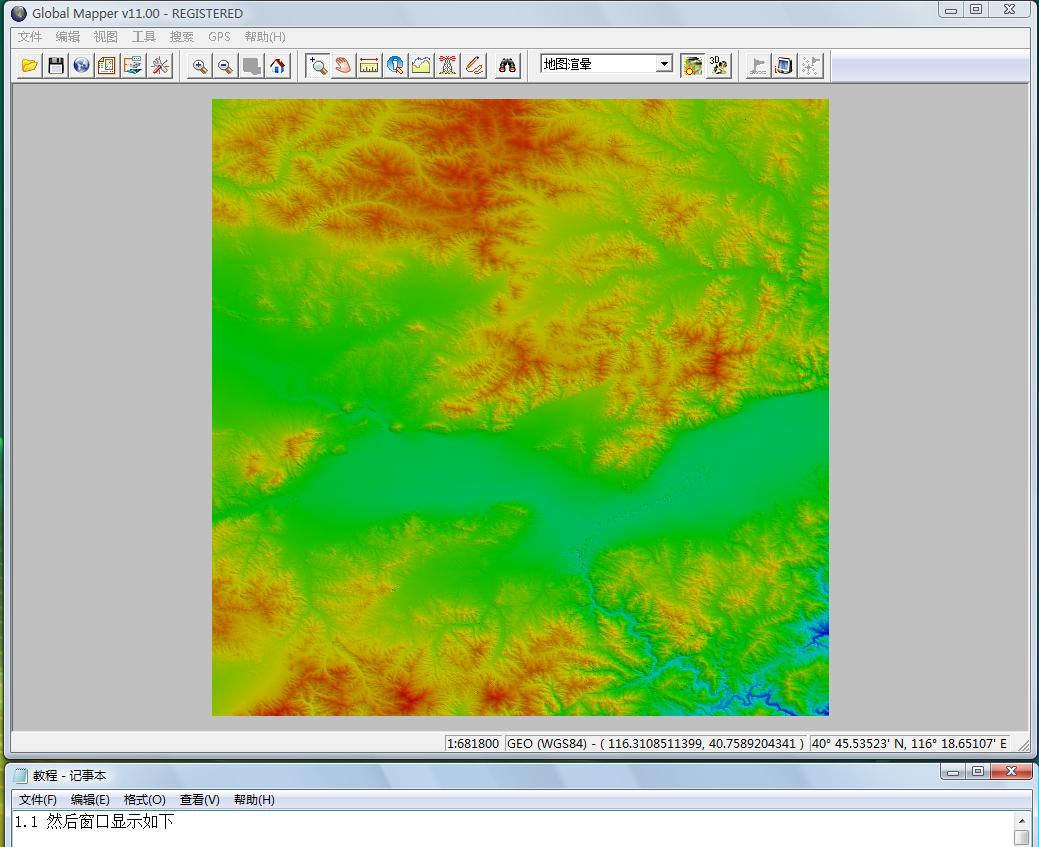

1.2 点工具-设置-投影 投影：选UTM(做图过程中凡是有选择投影方式的都是选UTM方式）地区：这里是Global Mapper软件根据拖入的矢量数据制动选择相对应的UTM坐标系的范围， 这里制动给选的是50（114E-115E) （记住这处的数字，后面的OziExplorer软件需要手工填写这个数字，北京河北周边都是50,其他地区填写相对应的数字）

招财 · 2010-08-26 17:05

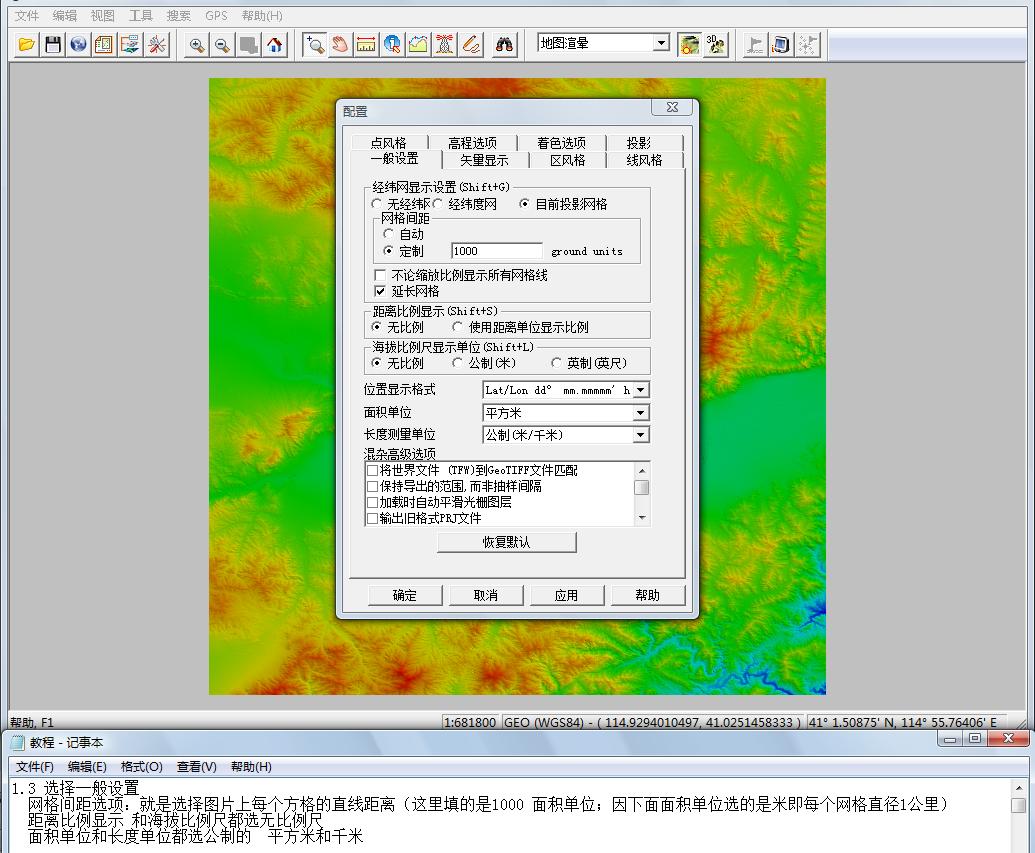

1.3 选择一般设置
网格间距选项：就是选择图片上每个方格的直线距离（这里填的是1000 面积单位；因下面面积单位选的是米即每个网格直径1公里） 距离比例显示 和海拔比例尺都选无比例尺
面积单位和长度单位都选公制的 平方米和千米

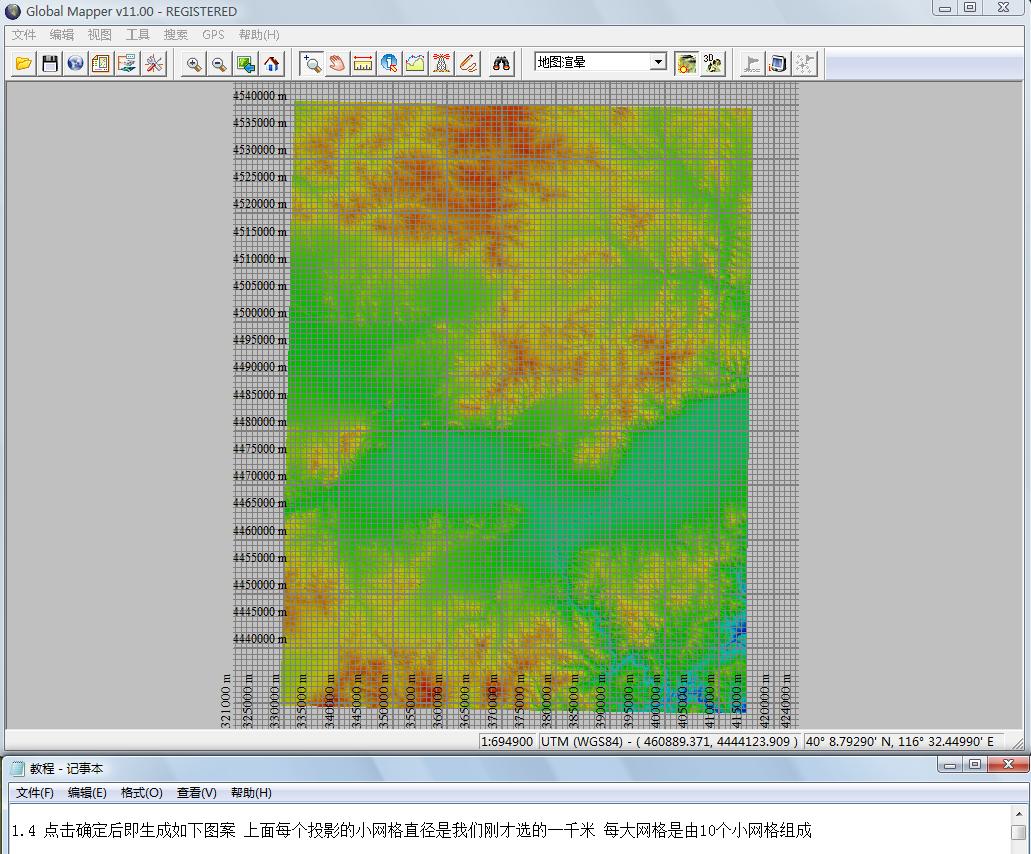

招财 · 2010-08-26 17:07

1.5 拖入准备好的海陀轨迹来确定要生成等高线的范围
可以把plt和kml格式的直接拖进窗口，其他格式的轨迹需要先用gpsbabel转换软件转换成.plt 或.kml格式的轨迹文件才可以使用
这是轨迹拖入后显示的情况 现在就可以确定需要生产等高线的范围了

招财 · 2010-08-26 17:08

1.6 选文件-生成等高线
等高距 就是每个条等高线之间的间距这里选20，（因为这个等高线源文件的精度是30米的，
（即是说卫星在地球上某一点用固定分辨率扫描地球，在地面每格30米打一个数据点，但因为角度问题所以X轴和Y轴获得的精度数据也不一样）；

最后这些点的数据汇总成我们使用的矢量文件）再小也是软件差值计算出来的，太小也会使画面上的线太密集了）

选20还有个好处是GM每到第5条线显示为一个粗线，这样刚好每100米为一个粗线；查看起来方便。

分辨率 上面的X轴和Y轴选默认的数值就好，默认的精度就是矢量数据的最小精度。选择更小的也没意义。还非常的影响生成的速度。

招财 · 2010-08-26 17:11

也可也直接输入经纬度（如果在这不选择的话，默认的就是把刚加载的文件全部都输出

招财 · 2010-08-26 17:12

1.9

含义就是生成时候自动把一个大的整体文件分割成几行几列分批来生成，但获得的文件还是一个整体文件。要不系统对单个生成的文件大小有个最大值限制，超过了的话最后会因为报错，而生成失败。

点击确定后 系统把输出的范围填写到了红圈的数值里 再点击确定后开始生成所选范围的等高线

招财 · 2010-08-26 17:13

面积太大了很慢 只有开始做图了才知道电脑配置的真正用途 对CPU 显卡 内存 是种考验
我整张图生成的时候一般X轴Y轴选20 为了速度；也可也选小点范围的生成的速度会加快

招财 · 2010-08-26 17:17

2.2 点击工具-设置 -高程选项 中的

1 环境照明：就是地图的明暗

2 地形起伏程度”和地图视觉的地形的凹凸关系很大 选定个合适值

3 渲染阴影明暗：就是地图上的阴影明暗，要调亮，要不全部打开地形起伏程度后地图是黑暗的

4“环境照明”和“渲染阴影明暗” 程度看自己画面效果的满意度

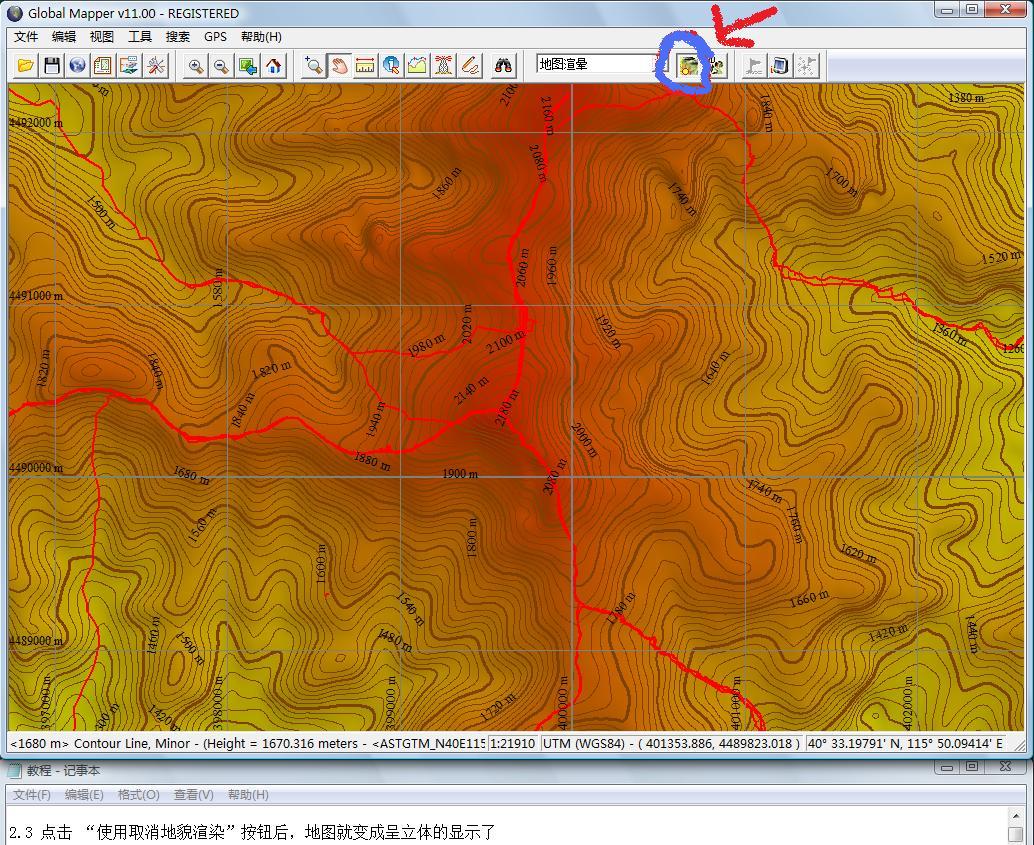

招财 · 2010-08-26 17:20

下次打开这个保存后的工作文件时还是目前的这种状态,
点击“文件-保存工作文件为"后出现如上对话框; 选择保存目录和起文件名

招财 · 2010-08-26 17:21

直接双击或拖入到Global Mapper对话框中就可以打开,这是双击后的正在打开中。

2.51 这时候也可以把高明对应区域没切割过的(.MP文件）直接拖进GM窗口中

2.52 这时候放大比例，公路、山名等各种地标都可以显现

2.53 这时候直接输出TIFF文件就可以，比例间距选5就可以正常显示乡村道路了。

这部的具体步骤可参考下面的3.8教程

招财 · 2010-08-26 17:24

将所有.DBF文件（.DBF是数据列表文件，和同名的.SHP文件相对应；DBF文件装的是经纬度，SHP文件是地名）用些数据库软件可以编辑如 那个“小狐狸”）
这些矢量文件是从高明的V7.01版本全国户外地图中分离出来的,高明的7.01 以前的包括7.01的OF版本可以破解，现在的版本都破解不了了。分离文件是mpsplit

招财 · 2010-08-26 17:25

2.7 这是全拖入后的显示情况：

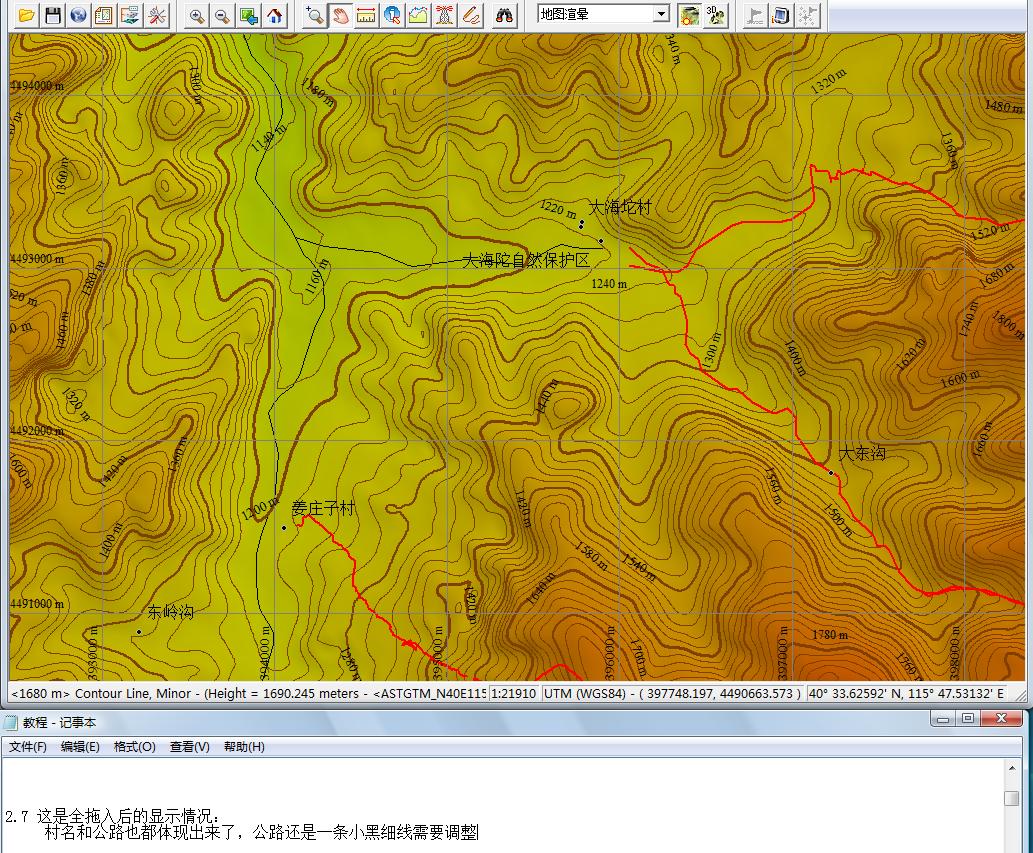

村名和公路也都体现出来了，公路还是一条小黑细线需要调整

招财 · 2010-08-26 17:27

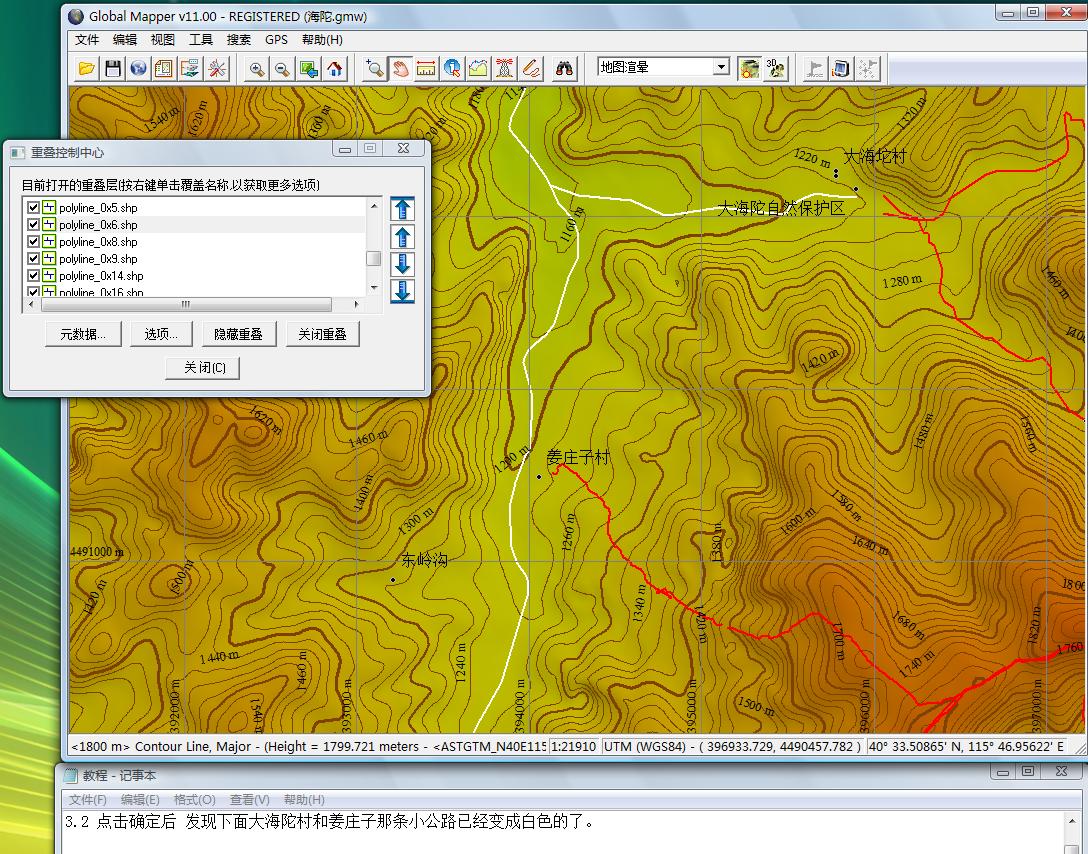

取类型名字为“县道村道”，线风格中宽度为2 颜色选白色；点击确定。

招财 · 2010-08-26 17:32

找到polyline_0x6.shp 选中该文件后点击下面选项纽；在弹出的对话框中“分类未分类的线图元为”选刚设置的县道村道类型。如图 然后点击确定。

招财 · 2010-08-26 17:33

因为我们导入了河北和北京的矢量数据中都有叫这个polyline_0x6.shp文件的 说以把另一个也找到，把数据类型也改成县道村道。

招财 · 2010-08-26 17:39

所包含的县道村道都变成这种白线的显示形式了

招财 · 2010-08-26 17:40

和上面一样，在线风格里选新建类型；再新建“高速公路”、“国道”、“省道”、“城里主要干道"、"铁路”和“导入的轨迹"几种类型并配不同的颜色，线的风格也可也调整比如图上的铁路就选的另外一种线风格。

招财 · 2010-08-26 17:42

为里面的地理矢量数据陪其合适的类型
0x1.shp是高速公路 0x2.shp是国道 0x3.shp是省道 0x5.shp是城里主要干道 0x6.shp是县道村道 0x14.shp是铁路 刚导入的那个海陀轨迹.plt选“导入的轨迹类型”；将其一个一个都设置好

注意：河北和北京的两个同名文件也都要分别设置 显示如下

3.51 设置河流湖泊的“区风格”
在区选项卡中“选择新建类型”，类型名称取名“河流湖泊”，填充颜色设置为蓝色，然后点击确定。

3.52 在控制中心中设置河流湖泊的矢量数据
点击“工具-控制中心-选中代表河流湖泊的（minorlake.shp）点击选项或着双击该文件，在出现的矢量选项对话框中选择刚才设置好的“河流湖泊”后点击确定”

3.53 这时候右侧的河流就显示出来了

招财 · 2010-08-26 17:43

文件-保存工作文件（就是覆盖刚才保存那个工作文件） 保存工作文件为（就是相当于另存为）

招财 · 2010-08-26 17:45

点击文件-输出栅格和高程数据-输出GeoTIFF格式（其他图片格式也都可以比如.PNG和.jpg格式）

招财 · 2010-08-26 17:48

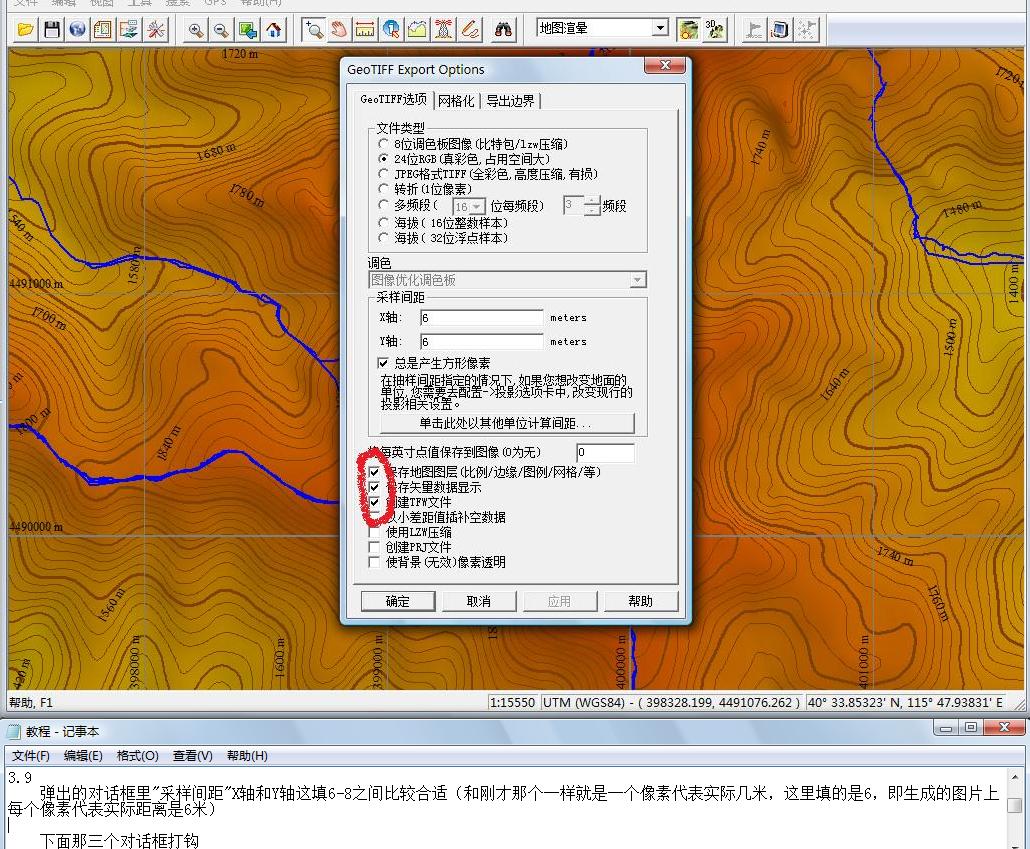

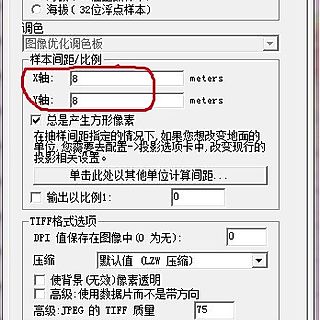

弹出的对话框里"采样间距"X轴和Y轴这填（6-10）之间比较合适（和刚才那个一样就是一个像素代表实际几米，这里填的是6，即生成的图片上每个像素代表实际距离是6米） 探路适合用10 跟着地图走适合用6 如果你是高分辨率的手机屏幕那选6或更小

下面那三个对话框打钩

在使用GM12 版本到这个步骤时需要把画红圈中“压缩选项”选择不压缩。默认的是压缩的，会造成OZI软件无法正常显示生成的图片。

下排红圈中竖着的4个选项也都要选上

招财 · 2010-08-26 17:49

可以点击上面的放大和缩小 把我们生成等高线这块选中后

招财 · 2010-08-26 17:49

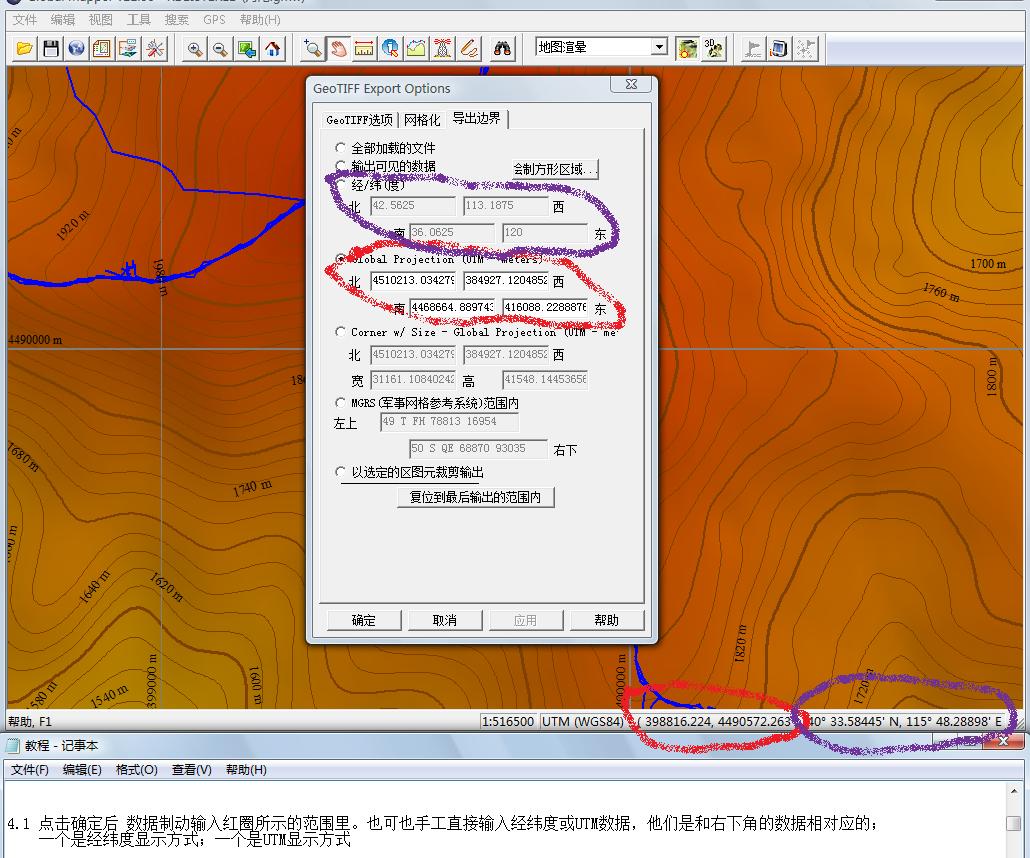

也可也手工直接输入经纬度或UTM数据，他们是和右下角的数据相对应的；
一个是经纬度显示方式；一个是UTM显示方式

此时如果只选生成单一文件，文件大小超过系统默认最大值最后会报错而至生成失败。

在“指定行数和列数”中填你想切割成行数和列数，系统就会切割出那么多的小文件出来。

最后在把这些小文件一起放到GM里进行图片合并

即把想合并的小文件（这现在小文件些都是图片文件不包含矢量数据，所以不受GM生成单个文件大小限制）再重复刚才步骤，不用再特意选择网格直接生成一个文件就可以了。（即网格布局那选择没有网格）

招财 · 2010-08-26 17:52

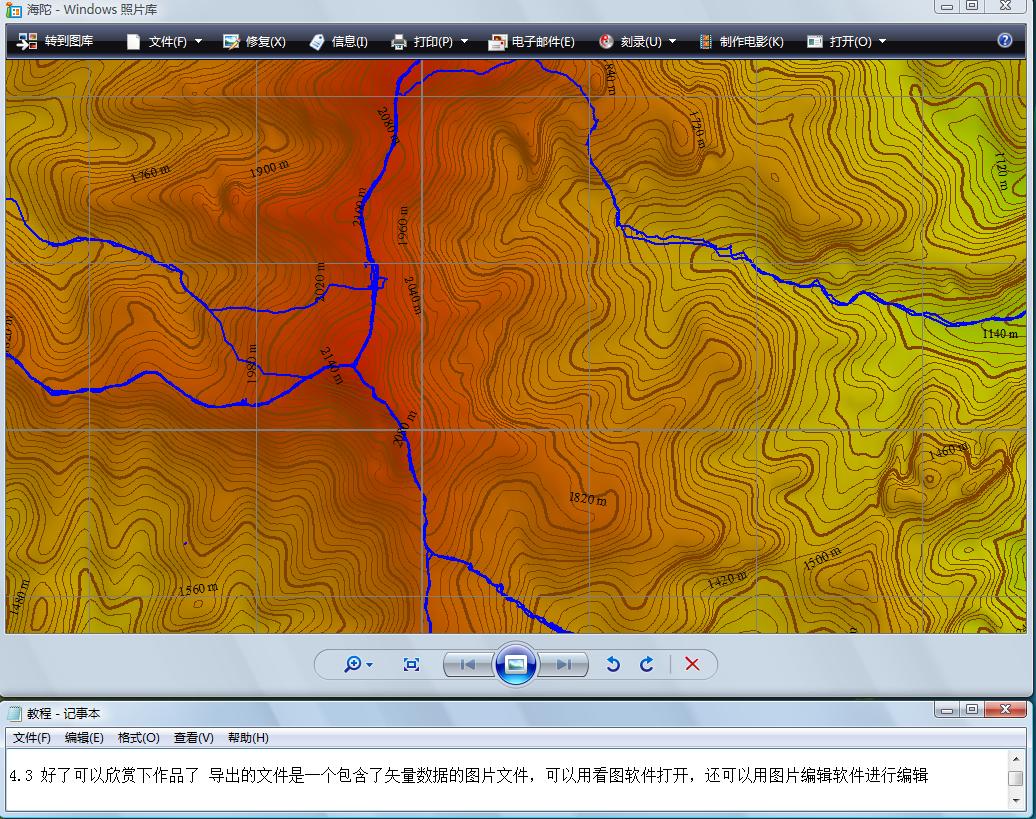

比如画板（TIF格式的文件需要WIN7带的画板），进行些添加地名和重新描绘。修改过的图片用Global Mapper重新打开后重新生成下，否则有的情况下OziExp软件无法读取。

招财 · 2010-08-26 17:53

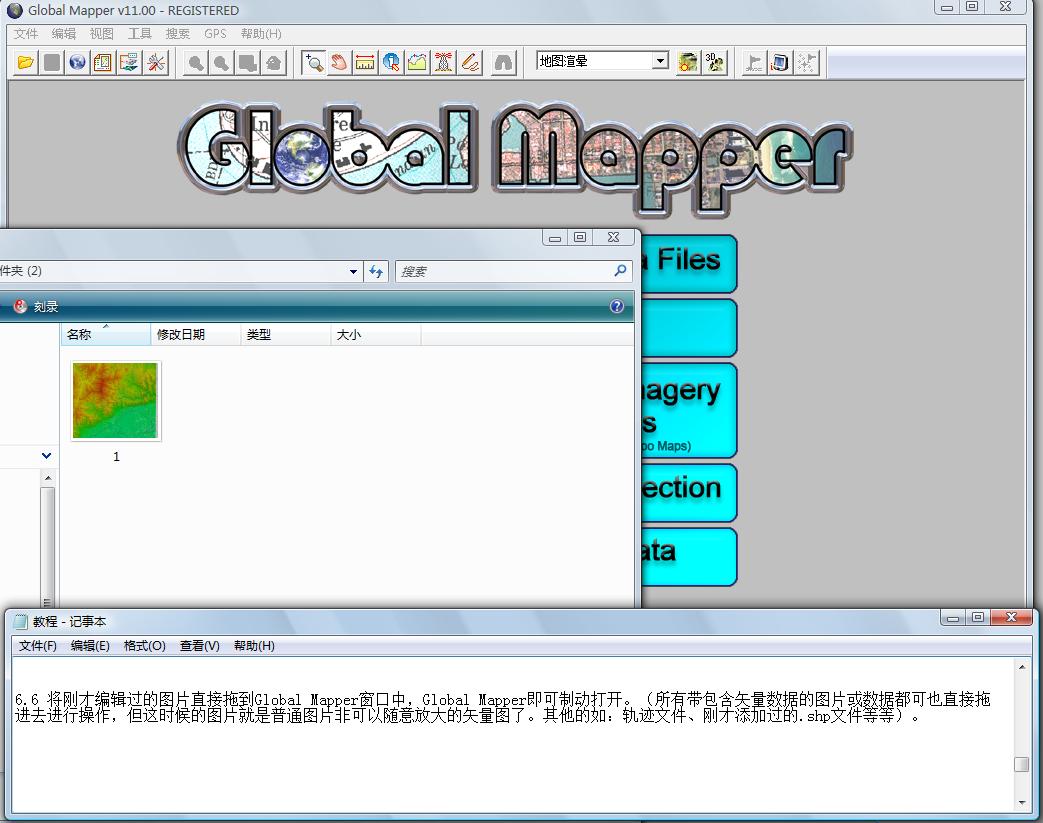

Global Mapper即可制动打开。（所有带包含矢量数据的图片或数据都可也直接拖 进去进行操作，但这时候的图片就是普通图片非可以随意放大的矢量图了。其他的如：轨迹文件、刚才添加过的.shp文件等等）。

招财 · 2010-08-26 17:53

这时候可以把这个图片当做原料（底图），各种轨迹和各种矢量文件都可以拖进去，进行加工生产新的地图。

招财 · 2010-08-26 17:55

点文件-输出栅格和高程数据-GeoTIFF格式

招财 · 2010-08-26 17:56

就是整个图片，如果加载了大范围的矢量数据话还需要选“绘制方形区域”切割下

招财 · 2010-08-26 17:57

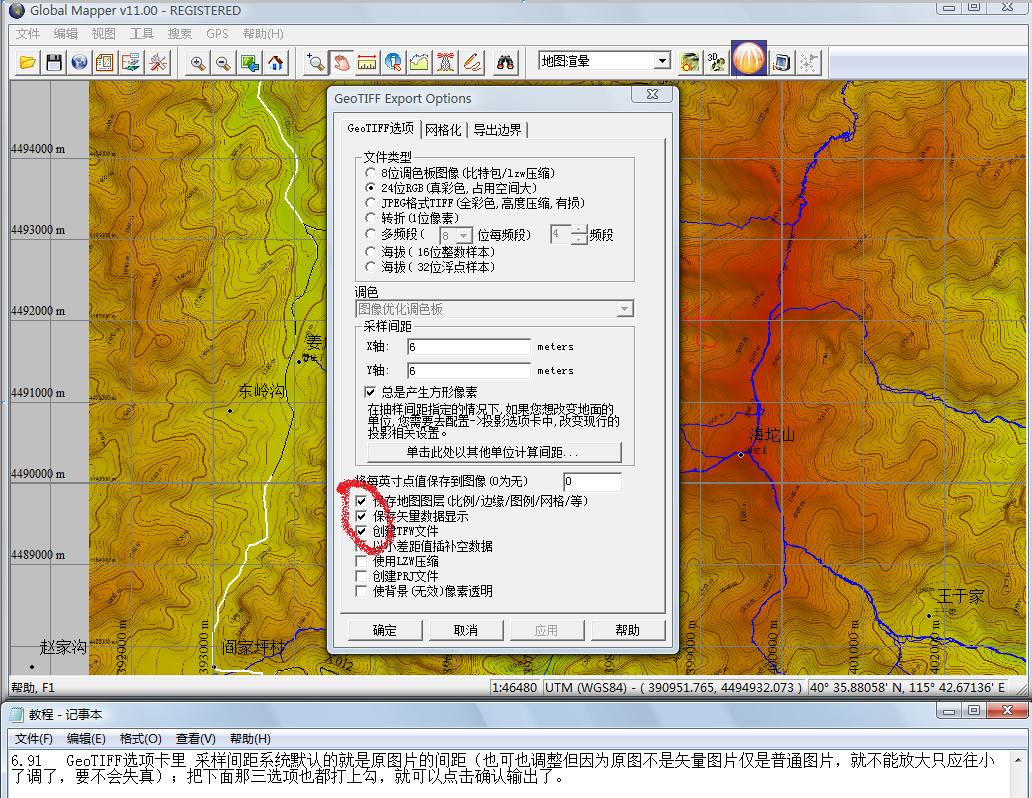

（也可也调整但因为原图不是矢量图片仅是普通图片，就不能放大只应往小了调了，要不会失真）；把下面那三选项也都打上勾，就可以点击确认输出了。

招财 · 2010-08-26 18:00

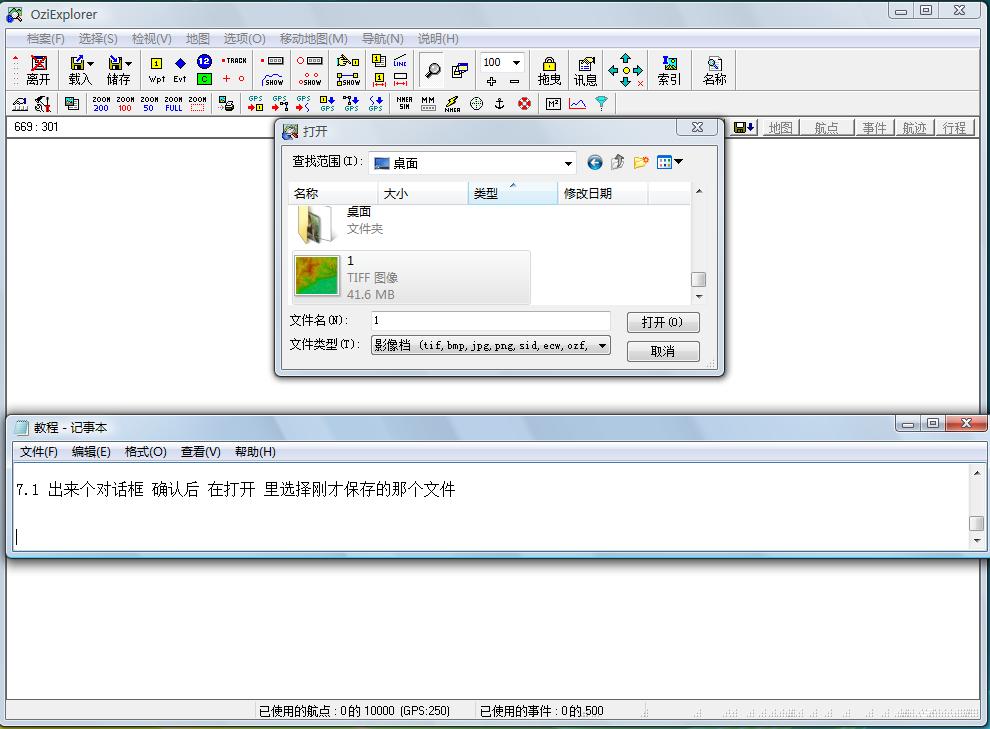

出来个询问地图档案保存在何处（推荐和源文件保存在一起，省得后来麻烦）

招财 · 2010-08-26 18:01

图格时区那选global_mapper生成投影时候显示的时区（北京河北周边是50，大五台那才49） 图坐标系统 选 WGS84 地图投影模式选 UTM （我这个软件汉化时候把那个UTM也给翻译成联合世界 时了） 还有50下面那框选 N 然后确认

招财 · 2010-08-26 18:03

如图

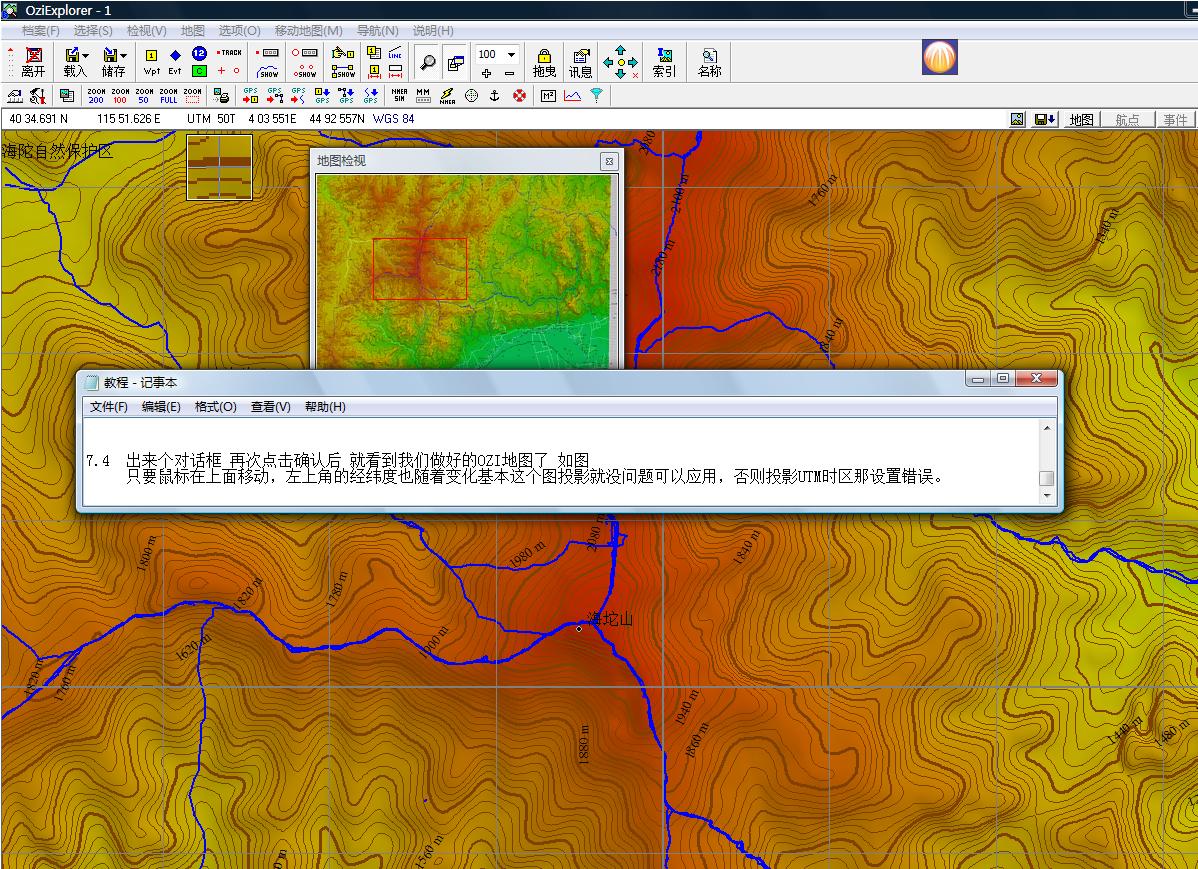

只要鼠标在上面移动，左上角的经纬度也随着变化基本这个图投影就没问题可以应用，否则投影UTM时区那设置错误。

招财 · 2010-08-26 18:03

刚生成的是电脑上用的OZI图，要想手机上用 还需要用Img2ozf转换一下
第一个窗口选择目标文件目录
第二个窗口选择生成后的文件保存目录
那个小黄纽是是刷新按钮 在下面选择要转换的文件打上勾（这里选的是1.map)

招财 · 2010-08-26 18:05

下图那俩文件就是生成 好的，考到存储卡上可以用OziExplorerCE打开导航了（也可以用电脑上的OziExplorer打开）

招财 · 2010-08-26 18:06

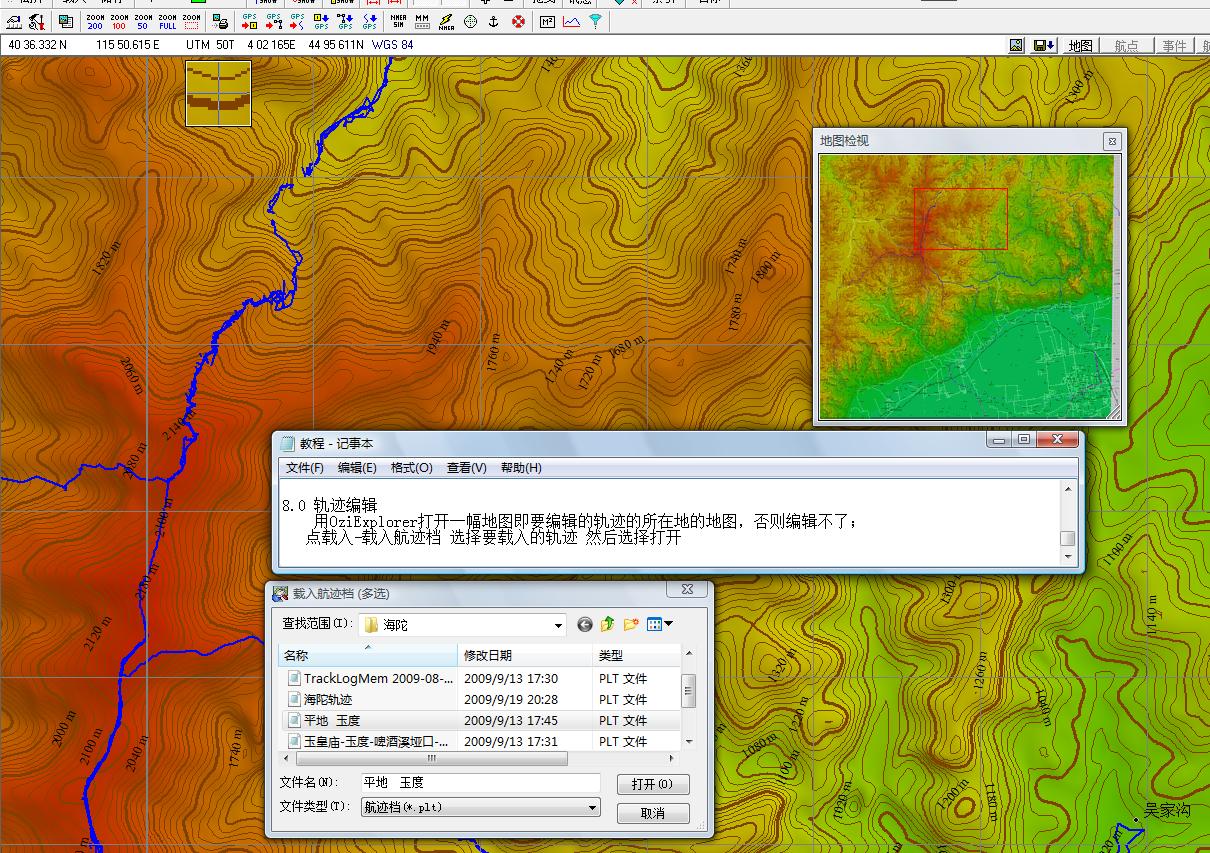

用OziExplorer打开一幅地图即要编辑的轨迹的所在地的地图，否则编辑不了；
点载入-载入航迹档 选择要载入的轨迹 然后选择打开

招财 · 2010-08-26 18:07

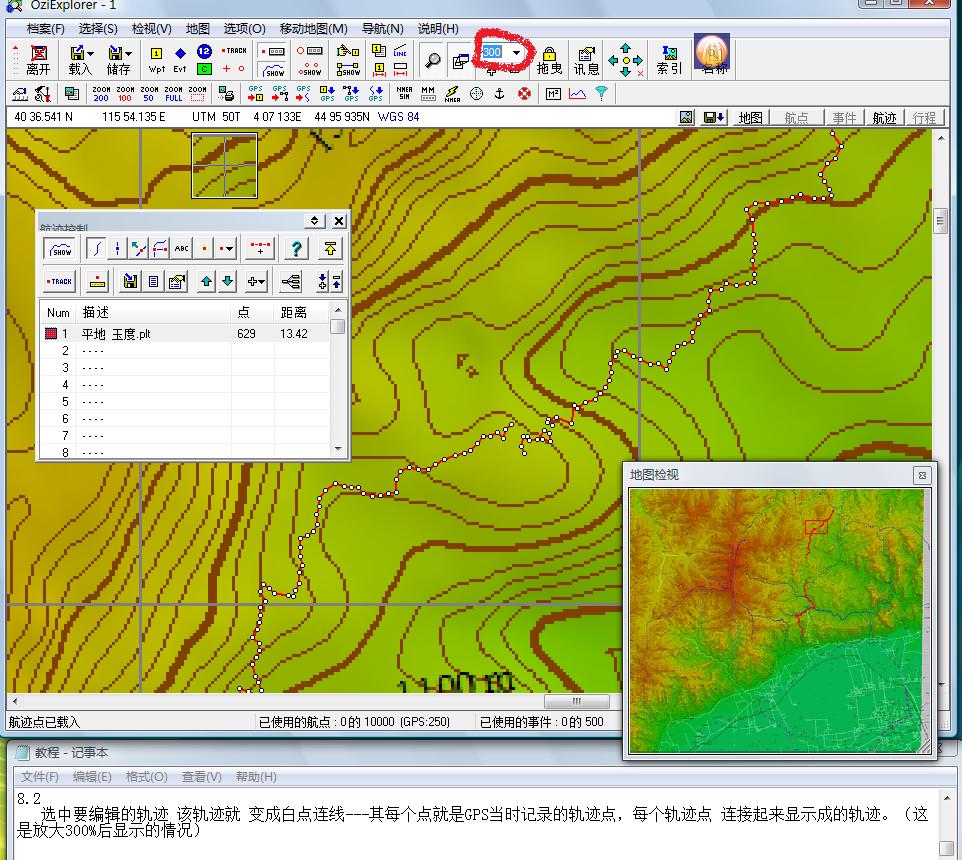

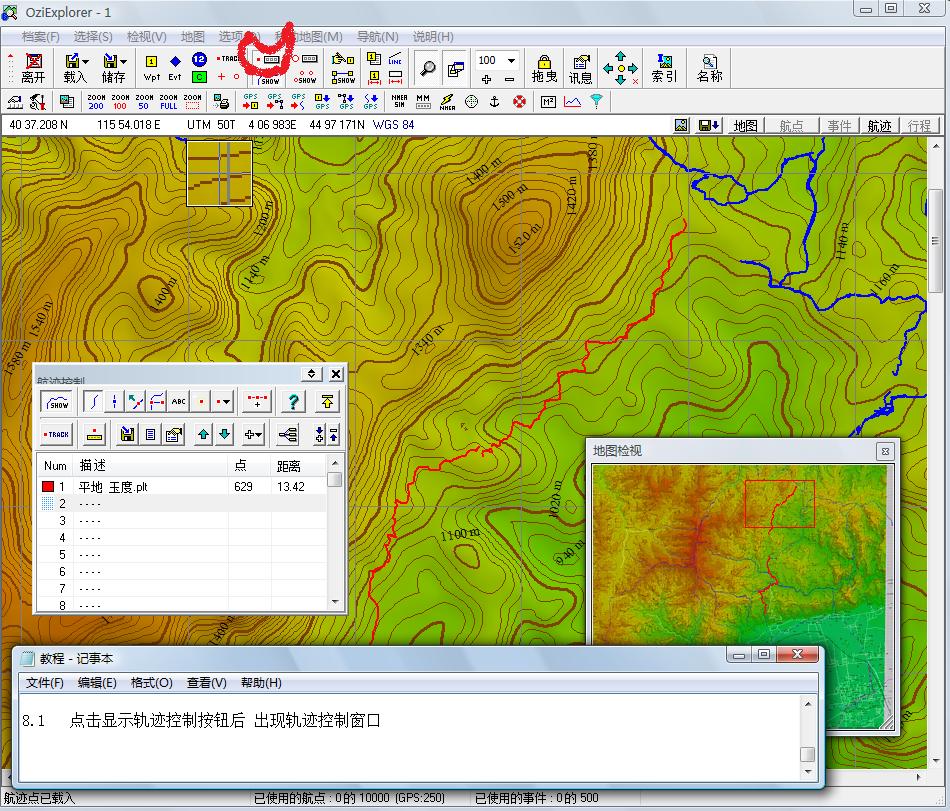

选中要编辑的轨迹 该轨迹就 变成白点连线---其每个点就是GPS当时记录的轨迹点，每个轨迹点 连接起来显示成的轨迹。（这是放大300%后显示的情况）

在这里特意提醒下---大家用GPS记录轨迹的时候点距一定要最小化 就是最大精度，要不整理轨迹的时候发现有个轨迹路线有的100米间距才一个点，记录的轨迹只能当地图看下，没其他使用价值了。 现在GPS精度好像是15米了吧

招财 · 2010-08-26 18:08

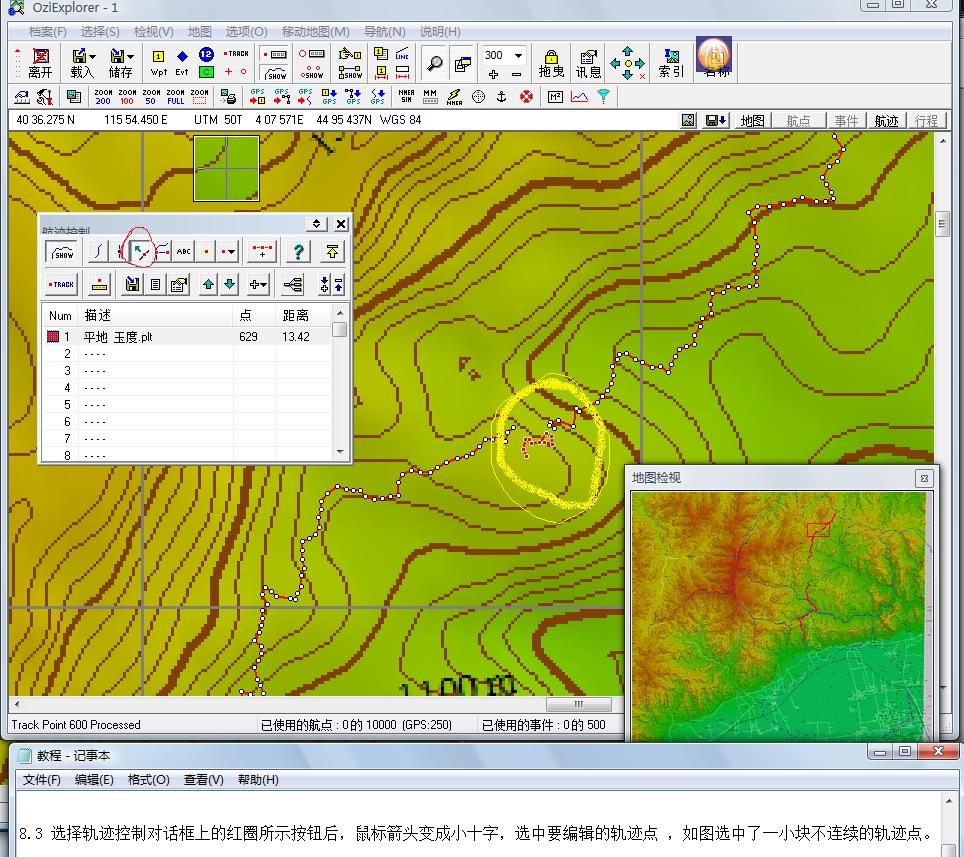

选择轨迹控制对话框上的红圈所示按钮后，鼠标箭头变成小十字，选中要编辑的轨迹点 ，如图选中了一小块不连续的轨迹点。

招财 · 2010-08-26 18:09

在选中的轨迹点上鼠标停留时箭头会变成小手时 点右键，有删除 和删除分割轨迹；可以每个点的删除 和整体删除；
选择删除和分割轨迹适合单个轨迹点删除，即分割成两小段轨迹，要不轨迹点会自动连接。

招财 · 2010-08-26 18:10

点击红圈所示的按钮 可选择存储选中的轨迹（就是光把选中这一局部小段单独储存成个文件）

招财 · 2010-08-26 18:13

（选择删除后目标轨迹就没了，但轨迹点会自动找最近的轨迹自动连接成一条飞线接，用“删除和分割轨迹”去除飞线）

招财 · 2010-08-26 18:14

先选择 “载入-载入轨迹文件(多选)" 选中想要合并的轨迹文件
然后 选择更多选项按钮-点击合并轨迹

招财 · 2010-08-26 18:43

在加入轨迹可以选择是把序号为几的轨迹 合并 “到轨迹”为1序号的轨迹里
点击加入按钮即可

招财 · 2010-08-26 18:46

如：kml文件转换成plt格式文件：1那选源文件类型、2那选源文件路径、3那选目标文件（即想转换成的文件格式）类型、4目标文件（即转换好的文件)保存的路径选择4的时候，请把目标文件的后缀直接填上。如“大五台顺时针.plt"
然后点击5 “let's go"开始转换

招财 · 2010-08-26 18:47

kml 对应 （keyhole)Markup Laguage
plt 对应 OziExplorer
log 对应类型的转换方式

招财 · 2010-08-26 19:40

=========================

手机端软件是oruxmaps 直接用手机MARKET下载即可，免费的.下载回的地图文件直接放到sdcardoruxmapsmapfiles 就可以使用了

官方主页 ：http://www.oruxmaps.com/

=======================================================

关于地图的制作：

要用oruxmapsdesktop
下载地址：
http://www.oruxmaps.com/OruxMapsDesktop.zip
这个软件需下载个JAVA装上
下载地址：http://java.sun.com/javase/downloads/ea.jsp 选择多语言版，安装时就是中文的了

并需要java环境设置，XP环境下不需要java环境设置，直接可以用
java环境设置参考:
http://www.mypm.net/blog/user1/austin/archives/2008/22940.html

简单说 作图用<OruxMapsDesktop>软件转换，用oruxmaps在手机上应用
用OZI地图转换的方法也很简单 取得PNG或JPEG格式的地图图片文件加上地图原来的MAP文件就可以转换了

关于PNG格式文件：
第一 OruxMapsDesktop>软件转换需要用PNG格式图片 和OZI地图的MAP文件一起进行转换
PNG图片可以在用GM做图时候，出图片的时候直接生成
也可以用电脑版本OZI软件 文件-保存地图到图像-彩色图像 在对话框里起文件名时候直接敲入.PNG后缀

招财 · 2010-08-26 19:41

手机端软件 OziExplorerCE 下载地址
http://cid-ca6cf1274a408bea.office.live.com/browse.aspx/%e5%9c%b0%e5%9b%be/GPS%e5%af%bc%e8%88%aa%20%e6%89%8b%e6%9c%ba%e7%ab%af%e8%bd%af%e4%bb%b6/Windows%20Mobile%20%20%e6%89%8b%e6%9c%ba%e7%ab%af%e8%bd%af%e4%bb%b6

新版本可以到官方网站：http://www.oziexplorer.com/ 下载 然后寻找注册码

安装使用说明：

一 安装wm5_oziexp.WM5文件

复制中文包Chinese(new).cel文件到安装目录OziExplorer 2 中

二 第一次运行软件时候出现选择语言对话框，选择最底下的 Chinese(new)

在注册框中输入注册码 ：用户名:0000-1111-2222 注册码:$FDA244A9

三
地图路径设置： File (flie菜单是要在设置里点选一下才可以显示出来) -设置-地图/数据文件-地图文件 路径 指向地图文件夹就可以了，或者放在OZI的MAP文件夹里面，那样就不用设置了

四 选择左下角的设置 在选项菜单中 选择配置航迹 在 tracklogging选项卡中文件记录间隔 选择3或5 代 表每隔3或者5米记录个轨迹点
在Tail对话框中 航迹尾显示间隔也选择3或5米 航迹尾显示长度选择99999 这个是代表一条轨迹在地图显 示的长度（选的距离少的话到走过的轨迹在地图上超过那个距离后最先走过的距离就不在显示了 始终是你 选择的这个长度在地图上显示）

五 点击右下角的>>>图标 点击竖着出现的菜单中第4个图标即灯泡和向上箭头中间的那个

六 点击新出现的左下角 File 弹出的菜单中选择航迹日记 点击记录航迹到文件 在这个记录航迹到文件选 项上打上勾 以后GPS工作的时候就可以自动记录轨迹以天为一个文件 存储在安装目录下的Data文件夹中

七 要保存轨迹 也点击这个 航迹日记选择输出轨迹尾到文件 然后给要保存的轨迹命名就可以了

八 要输入轨迹 就点击从文件输入轨迹尾

九 要在当前位置打点的话 选择路点菜单中的在当前位置建立路点 （如果GPS当前工作模式是“跟踪暂停的话”，先要长按屏幕在弹出的菜单中选中“跟踪GPS”) 然后长按屏幕上新出现那路点的小圆圈 在弹出的菜单中选择编辑路点 点击对话框OK旁边那个KB就出现了输入法 可以给路点命名

要保存路点的话 选择File-弹出的菜单中选择路点-保存路点到文件

如果想到达手机里已经储存的路点的话 按屏幕上的横箭头切换到 最近路点列表中 选中那个路点 点击 Goto 屏幕就出现一条指示横线 沿着那个指示方向前进就可 同时会在列表中显示当前位置距离各个路点的距离；

如果想到自己已知经纬度的地点 需要先随便在地图上建立个路点 然后长按屏幕上新出现那路点的小圆圈 在弹出的 菜单中选择编辑路点 然后选择编辑位置 在新出现的对话框中 格式选择Degrees ; Lal中输入纬度； Loi中 输入精度 然后点击OK，然后按照上面方法在进行操作。

十 打开地图文件 在哪对话框中点击向上箭头就可以到上个目录 最后找到地图存放的文件夹 点击地图文件 就可

十一 在屏幕上移动地图时候 可以长按屏幕 在弹出的对话框中把 跟踪GPS勾 取消（即点击跟踪GPS菜单） 就可以随心所欲的移动地图了

如果屏幕来回自己旋转的话 点击屏幕左侧那个向上的箭头 （方向向上开关）即可
浏览周围环境时候点击屏幕下方的3D按钮 效果也很好用

十二

在配置菜单-GPS设置里 PDA关闭 ，关闭GPS端口 把那个勾也取消掉

想关闭手机屏幕时候可选择File 锁定/显示器中的 显示器关闭 ； 有的机器按关屏幕键后GPS也会停止工作

如果关闭屏幕后GPS还停止工作的话 可以试试 十一条说的“把跟踪GPS勾取消”我机器就是在取消跟踪GPS 时候关屏后可以正常工作，

如果还不行的话 http://www.lvye.org/modules/lvyebb/viewtopic.php?view=1&post_id=43620310 下 载这个关屏幕的小软件 很好用

招财 · 2010-08-26 19:54

制作方法：
把做好的OZI .map文件 和用做好了的OZI文件生成的图片 一起用image & ozf & ogf转换软件 转换下就好了 简单的很
转换软件下载地址：
http://cid-ca6cf1274a408bea.office.live.com/self.aspx/%e5%9c%b0%e5%9b%be/%e5%9c%b0%e5%9b%be%e5%88%b6%e4%bd%9c%e7%9b%b8%e5%85%b3%e8%bd%af%e4%bb%b6%e5%8f%8a%e6%95%b0%e6%8d%ae%e6%96%87%e4%bb%b6/image%20%5E0%20ozf%20%5E0%20ogf%e8%bd%ac%e6%8d%a2.rar

手机上软件下载地址 （俩软件看哪个能用）

http://cid-ca6cf1274a408bea.office.live.com/browse.aspx/%e5%9c%b0%e5%9b%be/GPS%e5%af%bc%e8%88%aa%20%e6%89%8b%e6%9c%ba%e7%ab%af%e8%bd%af%e4%bb%b6/%e5%a1%9e%e7%8f%ad%e7%b3%bb%e7%bb%9f%20%e6%89%8b%e6%9c%ba%e7%ab%af%e8%bd%af%e4%bb%b6
安装步骤：

第一步， 搞定证书，
申请证书 可以去opda、imobile、s603rd等网站申请。
第二部， 对安装文件签名

第三， 安装， 安装时候， 安装在磁盘内存， E盘

第四， 把地图文件（两个 一个OGF， 一个MAP）COPY到E:datasmartcommaps

第五， 进入smartcom 后， 把GPS选项改为内置

招财 · 2011-05-16 10:23

把map文件拖到GM里 重新生成一张全图，map文件和自己的PNG文件一一对应的，如果是用OZI另存的PNG图片的话就用记事本修改下map文件里的路径就可以了

招财 · 2011-06-15 20:42

先用photoshop把GM生成的图片进行压缩转换在基础色里转换成256色的PNG图片

制作方法：
把做好的OZI .map文件 和用做好了的OZI文件生成的图片 一起用image & ozf & ogf转换软件 转换下就好了 简单的很
转换软件下载地址：
http://cid-ca6cf1274a408bea.office.live.com/self.aspx/%e5%9c%b0%e5%9b%be/%e5%9c%b0%e5%9b%be%e5%88%b6%e4%bd%9c%e7%9b%b8%e5%85%b3%e8%bd%af%e4%bb%b6%e5%8f%8a%e6%95%b0%e6%8d%ae%e6%96%87%e4%bb%b6/image%20%5E0%20ozf%20%5E0%20ogf%e8%bd%ac%e6%8d%a2.rar

招财 · 2012-03-09 08:43

一般选4-10比较合适
