跪求各位大侠帮忙! 长轴改短轴,传动轴加工

切断会影响强度吧 怕断
这个方法也想过,太冒险.

那去给车床做就行，大概100几十块，便宜，不用担心强度问题

楼主改短轴，只需要把这个传动轴改短10厘米就可以，然后重新洗花键。并把变档杆也改短10厘米，外壳（旧款）是有一节可以拆下来的外筒

你这个一定要改短后一定要洗花键的办法，不要利用其它办法。我们这边加工店多的是。

谢谢球哥,我这个是海马的机器,长轴短轴共用的机身,中间段直接可以拿掉,127MM.
正是看过你和别人讨论海马改短轴的帖子,才动了这个脑筋

我这个花键你也看到了,不是直角的花键,不太好办.可能需要用到滚齿的方法.
铣花键的话,铣刀不好找,双角线铣刀只有30-60-90度角的. 而且铣出来的齿是平齿.

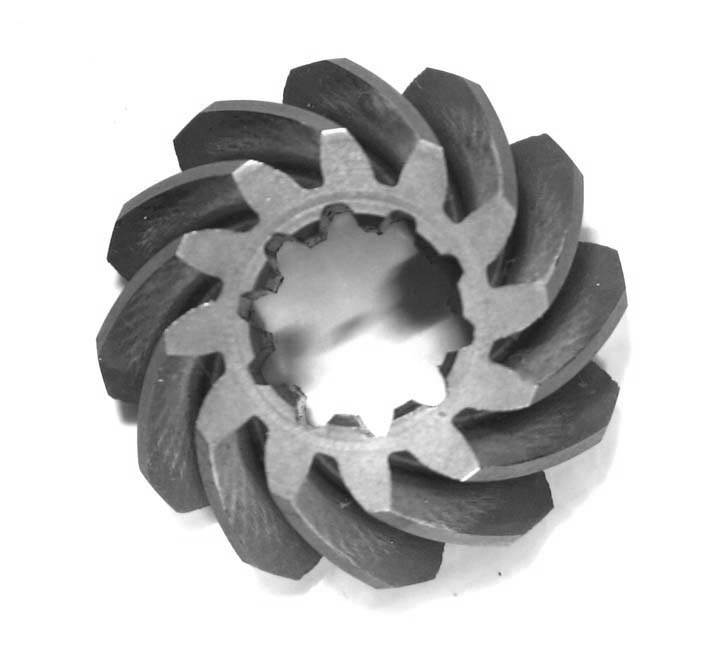

你看配套伞齿可以看出,齿是弧形的.
这种是不是叫渐开线花键?

去找家加工店帮你洗出来就可以，你只是加工这个传动轴，那个伞齿你是不需要改动的，只要洗出来的花键能与伞齿配套就可以了，然后至于你说的铣出来的齿是平齿，那就是洗刀的问题，假如真的找不到适合的洗刀。那么直角就直角，只是挂档那一下可能有点震动。（和没有咬合那么充分，但是真的没有办法只能这样了）不过我见很多店都很容易搞，这个材料不是很硬很普通。
