受工兵兄的启发，最近一直在研究利用插值法挖掘SRTM90的精度。所谓插值就是根据已有的数据点推断出邻近未知数据点数值。
数字高程模型（DEM）是由离散点阵组成的数据集，每一个点有X，Y和Z三个数值来表示，X 和Y代表经纬度，Z则代表高度。 SRTM90在XY方向的采样间隔为90米，采样间隔越密则点阵数据集越能表现实际地形。很多人对插值处理始终抱有不屑一顾的态度，其实很多绘图软件在生成DEM模型和等高线时其实都有插值处理，不过很多插值都采用简单的线性插值方法，最近通过SURFER软件的多阶插值处理将SRTM90采样间隔输出为30，即SRTM30。个人认为此插值处理对于挖掘SRTM90的精度很有帮助。望有兴趣者一起研究。
因无法上传图片，故将本话题同样发表于绿野论坛：
http://www.lvye.org/modules/lvyebb/viewtopic.php?view=new&forum=com_gis&post_id=43997919
billzeng
·
2011-03-04 03:16
有兴趣的朋友可以看看这篇文章：http://www.isprs.org/proceedings/XXXVII/congress/1_pdf/136.pdf
文中提到的两个关键术语：LEAST SQUARE ADJUSTMENT （最小二乘法平差）和 BICUBIC 插值。
我下载了GRASS，MATLAB等软件，希望能找到合适的方法去发掘SRTM90的精度。
billzeng
·
2011-03-08 04:23
今天用了1）SURFER的“改良谢别德法” 2）SAGA的'BICUBIC SPLINE" 3)ARCGIS的“CUBIC" 将SRTM90插植成SRTM30, 发现其插植效果差别不大。个人觉得总体效果都不象国外网站宣传的那么明显。SAGA生成的文件最大。
billzeng
·
2011-03-16 03:01
湿润指数图在山区地形对提升山谷表现能力看起来比较明显，对比较平坦的地形效果不太好。
细节表现似乎较原图多,不知与实地相差多少?有一标准图对照最好
這個數據分析軟件看起來不錯
学习。
很多人不理解数字信号处理的插值概念。。。
不知这个怎样:可搜索一下
ANUDEM 专业化数字高程模型插值算法
你用的BICUBIC应该和 cubic是一个东西，只是强调了是2维
BICUBIC只有4阶，要8阶才好，超过8阶就看不出区别了，当时我发现4阶换到6阶的效果提升最大
最好还是能下载到 那个某局的另一份SRTM90m数据，那上面应该还有很多高频信息可用，地形复杂地区组合起来应该会有惊喜
地形数据3D可视化, 也算科学数据可视化的一个应用,我那时候胡乱看过一些书, 添加实际纹理,效果会更好,这里面有一些视觉心理学的东西
最佳在研究SAGA软件时，发现SAGA有一个很有用的功能就是绘制地表湿润指数图。
如下图所示：
其中蓝色部分表示地表湿润程度较高，而橙黄色表示地表较干燥。那些细的蓝色线条表示地表汇水线，意味着是山谷或者山沟，但不一定是溪流，有可能只是一些冲沟，切沟，甚至只是干沟，那些蓝色的块状区域则表示一些地势相对较低的洼地，平地，有可能是水库，湖泊，或者是一些平地水浇地。
如果将湿润指数图和插值后的SRTM地形图结合在一起，那原来一些细微的地形将会变得很明显，比如山脊线和小的沟谷，整个山体走势一目了然。下面是一些对比图：
下图为原始SRTM90：
下图为BICUBIC插值后的SRTM：

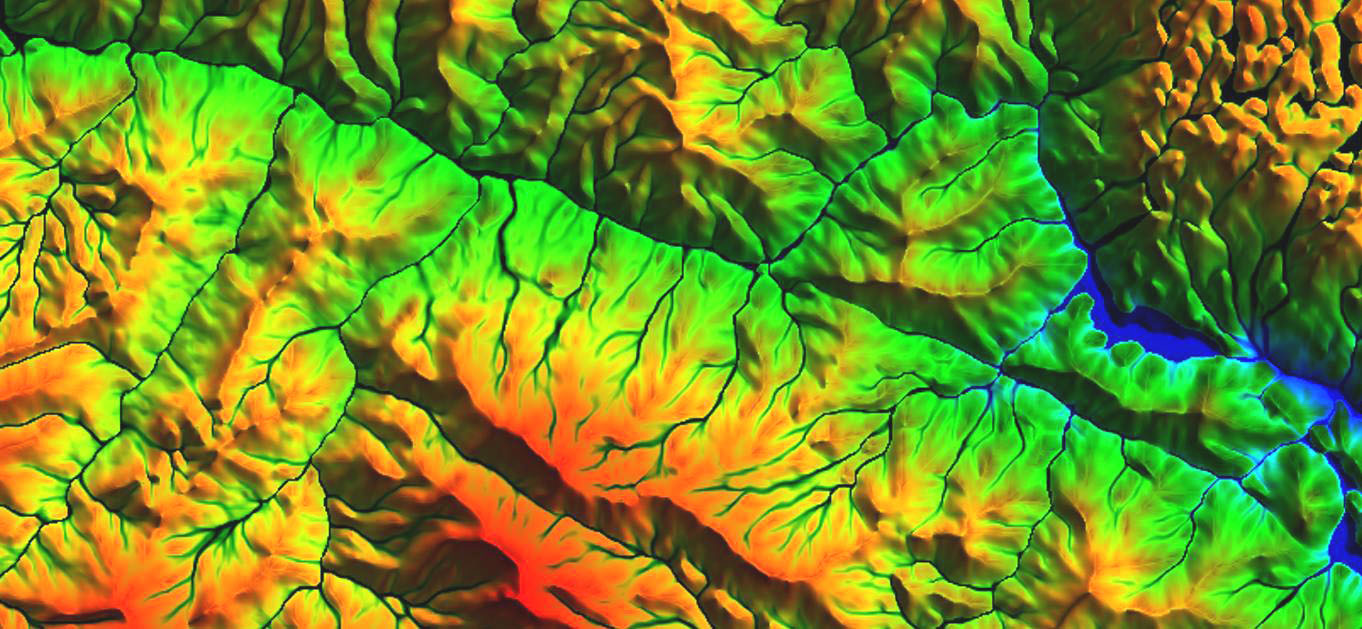

下图为叠加湿润指数图后的效果：

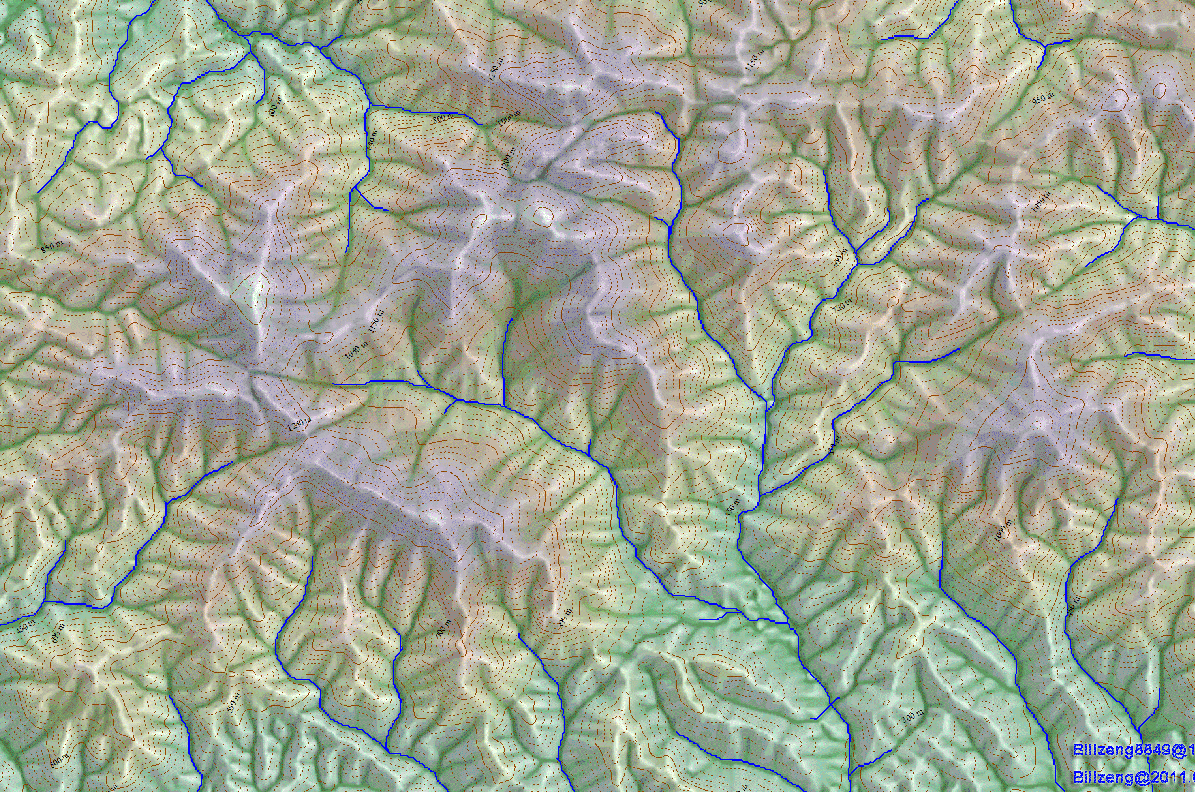

下图为加等高线后的效果：
有兴趣的朋友可以一起研究。
[/quote]
圖真漂亮
我只是在纸上谈兵,不能和你真枪实弹的比.
工欲善其事，必先利其器。
地圖方面還要向你學習和請教，這個帖子中的很多內容我就一時半會搞不定了
billzeng兄，surfer我已经下载了，手头有srtm和gls2005dem，但是无法导入surfer里，手上的软件有gm10和microDEM，不知怎么弄呢？
GM输出*.DEM格式的文件， SURFER 9.0可以直接读取。
好，去找新版本下載試用
十分感谢！！
期待billzeng释放制作教程，造福人类！
我还是对这类推算出来的东西心存怀疑，真要去相信它，可没少撞板.....
其实很多地方，从清晰度较高的卫星图片上更好推算出地形地貌，还能看出不少山径，结合大致的等高线地图，还是比较靠谱的。
高清的卫星图片，除了贵点，缺陷倒不多.....
其实经过仔细对比，插值后的SRTM并没有增加额外的地形细节，只是将原来比较模糊的沟谷表现的更加清晰明了。所以我不认为插值处理会增加很多错误的地形细节以至于产生误导。总体来说，将SRTM90插值成SRTM30后，其精度和ASTER GDEM相差不多，但少了ASTER DEM的很多类似“塔形‘，”伪凹陷“等容易让人误导的细节。
插值后的SRTM30地形细节和原始的SRTM30是没得比的。
高清晰卫星图片的确可以提供很多地理信息，但卫星图片对地貌的表现不够立体直观，且需要一定的判读能力，将卫星图片和DEM结合起来则更好了。
我平时的一些做法也是在GE上绘制出山路，水库等明显的地理要素然后叠加在地形图上。
在这里简单说说湿润指数图的做法。
制作湿润指数图要使用SAGA软件，SAGA是一款免费的GIS软件，在这里（http://www.saga-gis.org/en/index.html）找到下载页面可以免费下载。
先在GM里打开要绘制地图的区域，然后将该区域的DEM数据输出GRID格式的文件，SAGA可以直接读取。

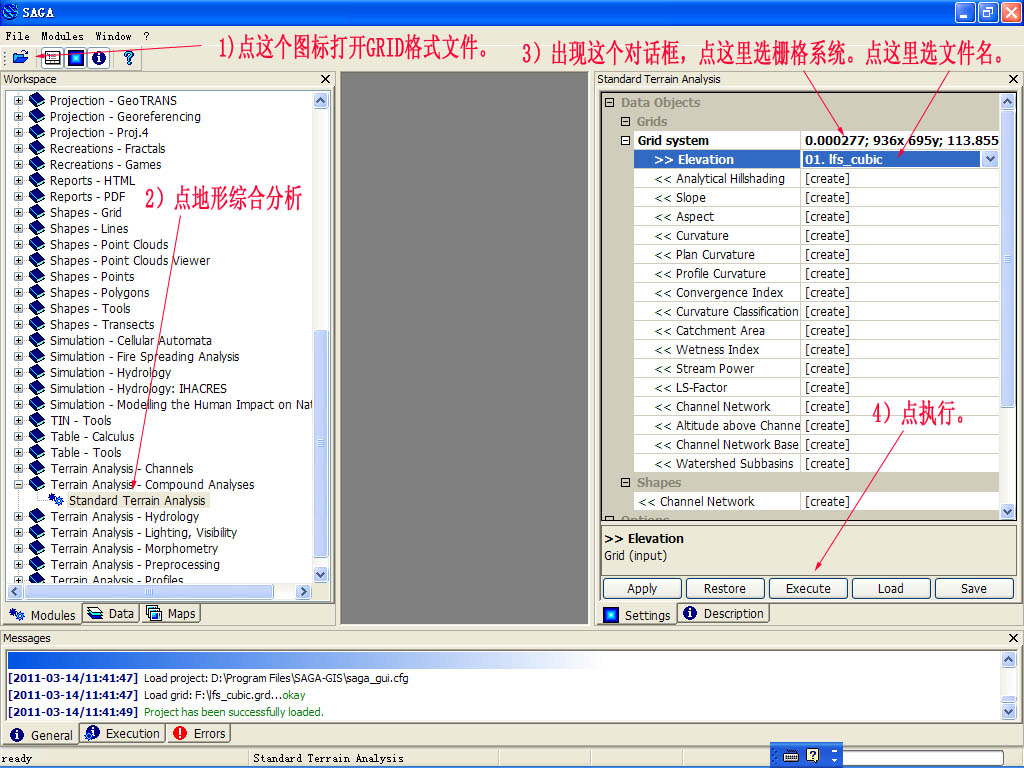

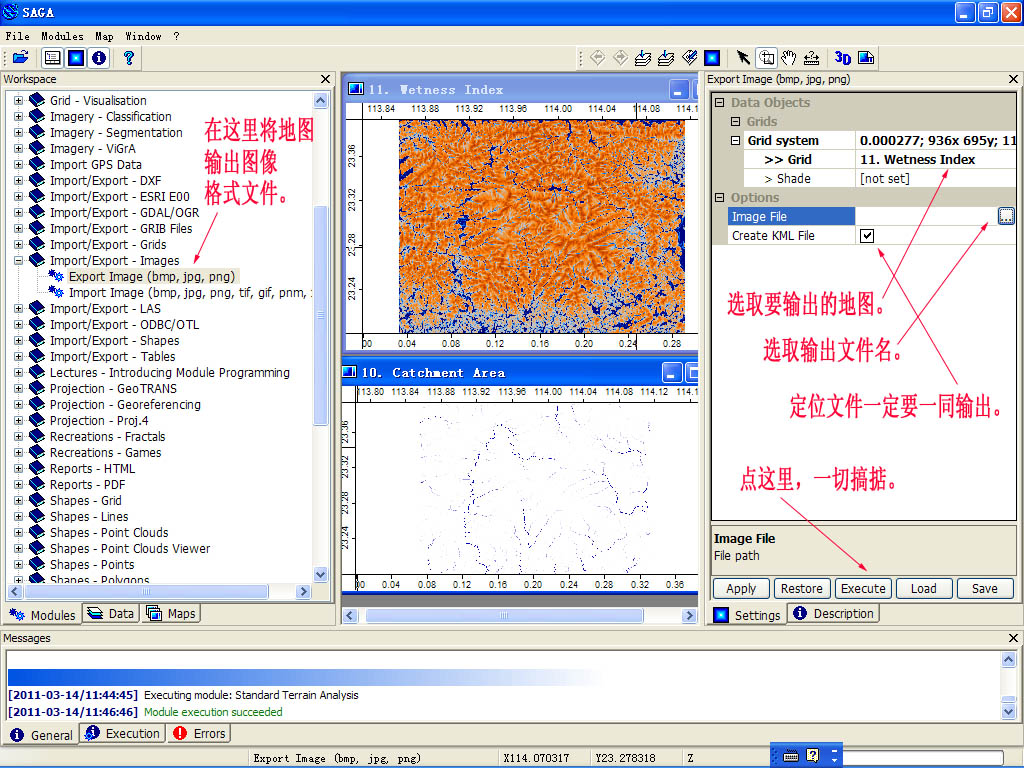

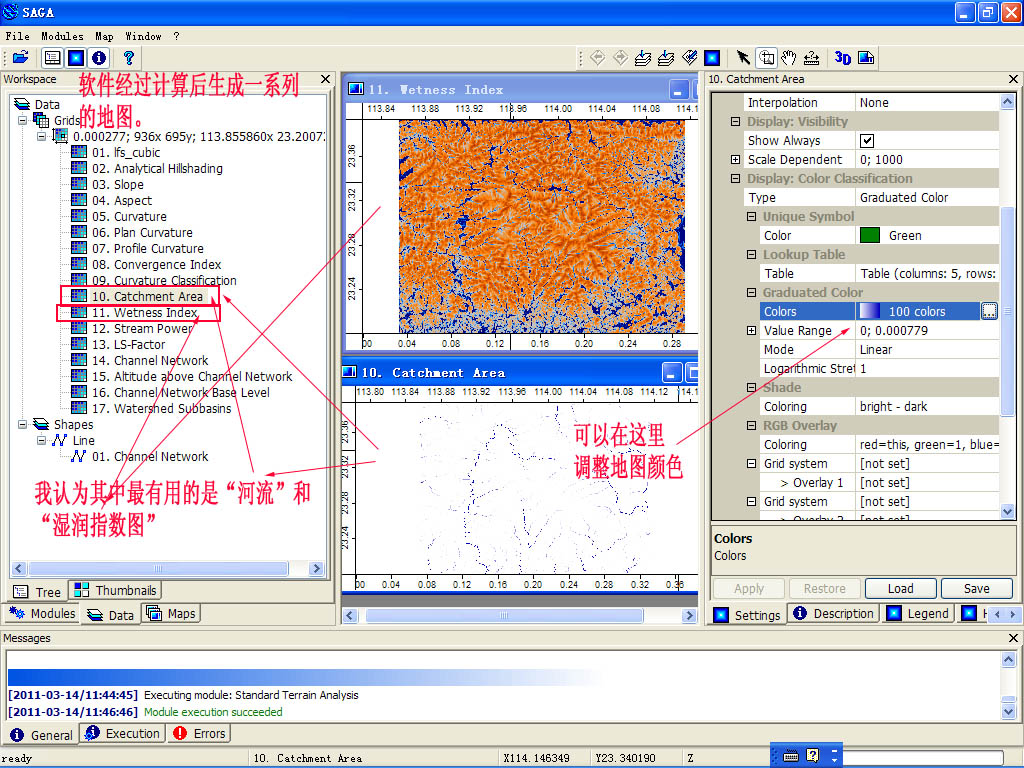

下面是在SAGA软件里的一些制作步骤：
将输出的JPG或者PNG图片调入GM叠加在DEM上，将图片与DEM的混合模式改为Multiple，则那些山谷，河流的特征将清晰映在DEM地形上面。
[/quote]
這個教程好，我去試試看
正如billzeng所言，插值后的效果接近没有“大坑”的ASTER数据的水平。billzeng、工兵等朋友的探索使SRIM90数据的精度向极致发挥，是极其有意义的探索。
我生成的湿润指数图彼，好多点状，是生成GRID数据的问题吗？
正在学习相关的资料有幸拜读此文，感谢上面各位的无私分享。
作图很漂亮。好评！
同等情况下，附一张好图，帮助不小。
对于复杂地形，数字地图总是精度不够，大脑判断很重要。有了地图作参考，判断变得更容易。
最后这张图的思路很不错艺术品一样，比前两张更具体了。
不错，很强大。SAGA软件 哪里有下载的吗？
沟谷的中线 能存成矢量数据吗？
这个不能！是位图图片。
WMS软件可以绘制矢量的河流和山脊线。
楼主你好，我发现我的saga软件右侧调整颜色的菜单和你截图中的不一样，没有那么多选项，同时只能选择一个颜色类型，请问是什么原因？
还有，我是用 gm 把dem格式的图转成 sufer grid v6格式，然后再导入到 saga里面，请问这个格式对吗？因为我试过其他格式貌似都不行。
还有，你说的sufer “多阶插值处理”在哪里可以设置？
盼解答，谢谢！
这是截图
右边选项的内容其实与窗口左边的菜单相联系；我不知道楼上对Gird进行了什么操作；请您仔细跟着第一页来做,得出的结果会相同的。还有，注意你截图中的标题是否相同？尝试多种方法吧，你会成功的。
