德国航天局开放SRTM免费下载

工兵pro • 2011-05-27 08:41

以前我写 DEM闲谈的时候看过，就是X波段的数据，那时候还要收钱
致命缺陷是覆盖不全

数据覆盖

gyb521 • 2011-05-28 08:26

好东东,不知道我们这块区域如何.

工兵pro • 2011-05-28 10:04

这么对比看ASTER的所谓30m分辨率实在很不靠谱。。。
什么时候NASA能把C波段30m数据泻了我们的麻烦就没了，超过1：50k，一般爬山足够了
免费DEM数据越来越多，估计10年内，怎么都该有一套过得去的了吧

酱铺 • 2011-05-28 10:16

SRTM30也和90一样有空洞吗？

工兵pro • 2011-05-28 10:27

NASA网站上的90是30的数据直接9点平均得到的，90有的空洞都是30带来的
美帝额外有个几千万美元的SRTM补洞项目好像给波音了，但得到的数据未必会反馈给NASA发布的90

酱铺 • 2011-05-28 10:36

哥们，别老那么肯定说ASTER绝对不靠谱，

保留意见，保留意见。。。
我选了ASTER，没用SRTM90，
也是有充分理由的嘛呵呵

工兵pro • 2011-05-28 11:01

我也用ASTER，GM处理ASTER比SRTM90好点
自己加工SRTM可靠性高

lzt300b • 2011-05-28 11:40

初步核对本地的几个去过的山地，这个DTED格式的1弧度秒的SRTM DEM能显出石砬子、悬崖等特殊地形，普通地形的细节展现也非常多！对徒步穿越、登山的参考意义较大，以往的SRTM1、SRTM4.2、ASTER、GL2005没有一个能显示出悬崖这样的地形的！

青海云杉 • 2011-05-28 12:36

这确实是一个振奋人心的好消息！第一时间下载了一块数据，解压后竟有3.56G！覆盖面积为10°乘10°。解压文件包括一个覆盖区域的缩略图，一个KMZ格式的覆盖区域地标，可以在谷歌地球里方便的查看；还有一个PDF格式的英文介绍，好像是对该数据的简介；另外还有DEM文件包和HEM文件包（不知做什么用，试出来的是一些奇怪的地形）。试用了一下有以下发现，写出来与同好们讨论：
1.该数据覆盖区域象一张网，许多地区没有数据。如果你感兴趣的地方正好被覆盖了那太幸运了。
2.该数据有空洞，喜马拉雅山区域有许多；陕西太白山北坡有一片空洞，还好鳌太穿越线所经过的山脊数据还完整。
3.遗憾的事还有一件：祁连山地区几乎每条山脉的东坡或东北、东南坡都有许多许多的大包、大坑，就像蛤蟆的背一样，而其它方向地形则正常！这就导致无法做出一幅完美的图导航！不知其它地区怎样？
4.正如工兵所言，NASA的SRTM30数据估计会有免费公开的那天了。
5.数据正常地区做出的等高线非常棒！出大于5万的图没问题。
6.本想把有问题的地形区域用插值后的SRTM90数据填补来弥补这一问题，但试了许多次都不太成功无法完全无痕迹填补。哪位同好有办法？

青海云杉 • 2011-05-28 13:08

图片为什么传不上来？

weyawu • 2011-05-29 11:05

真是弄不懂老外的思维方式。
不过确实对悬崖的表现不错：

weyawu • 2011-05-29 11:22

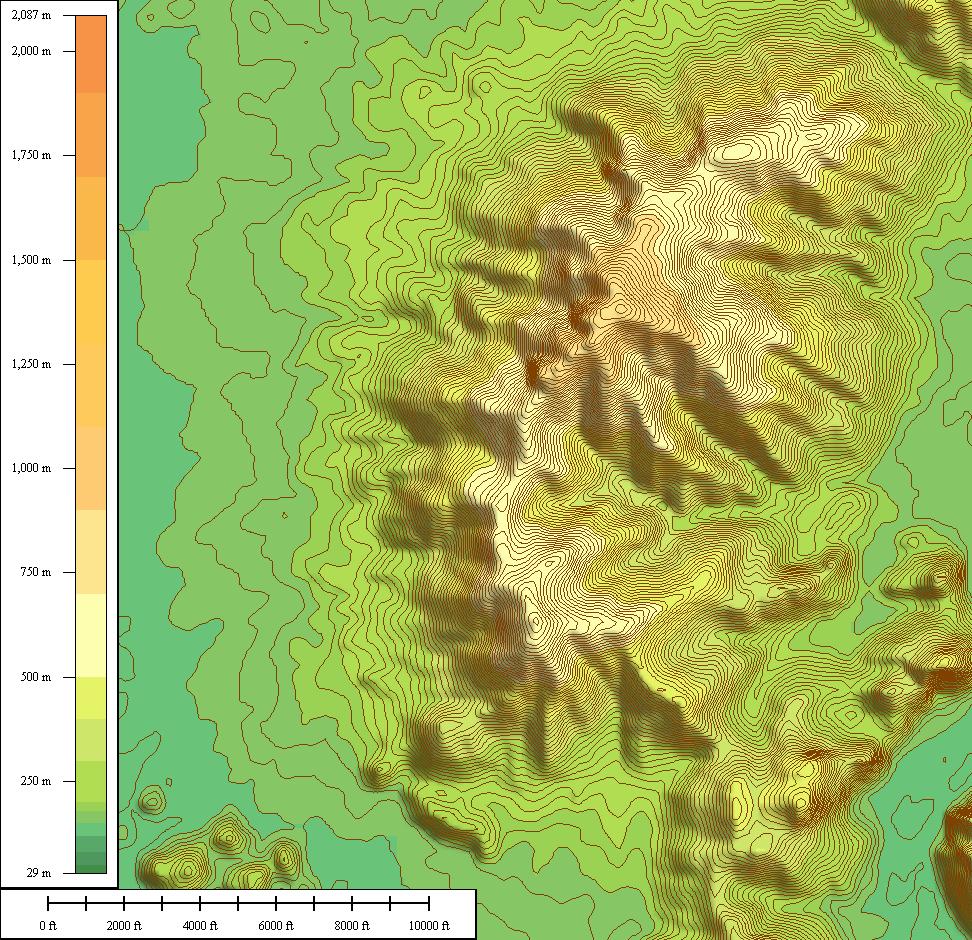

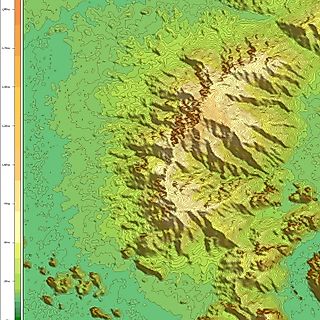

同一山区三种数据的对比：

SRTM4:

GLS2005:

DE SRTM:

德国SRTM数据确实不错，只是可惜了。。。。。

Dyson(丁丁) • 2011-05-30 02:12

看起來令人振奮，找一塊山區看看，例如華山？

weyawu • 2011-05-31 04:43

可能是数据的原因（雷达扫描角度的问题？），能看出是悬崖的地形有方向性，实际上山体的另一面也有不少悬崖的地方。下面是从上找的一篇关于SRTM-X的文章：

SRTM数据每经纬度方格提供一个文件，精度有1 arc-second和3 arc-seconds两种，称作SRTM1和SRTM3,或者称作30M和90M数据，SRTM1的文件里面包含3601*3601个采样点的高度数据，SRTM3的文件里面包含1201*1201个采样点的高度数据。目前能够免费获取中国境内的RTM3文件，是90米的数据，每个90米的数据点是由 9个30米的数据点算术平均得来的。

其主要技术参数有: ① 轨道高度: 233 km; ② 有效载荷重量: 13. 6 t; ③ 扫描带宽: C 波段225 km , X 波段 50 km; ④ 雷达波长: C 波段5. 6 cm , X 波段3 cm; ⑤ 极化方式: HH,VV , HV 和VH; ⑥ 天线杆长度: 60 m (基线量测精度为3 mm ) ; ⑦ 任务期限及轨道数量: 11 天, 176 条(实际获取数据的轨道数为156 条) ; ⑧ 数据记录率: C 波段 180M bitsös, X 波段90M bitsös; ⑨ 空间分辨率: 30 m × 30 m; bk 精度: 水平和高程精度分别为20 m 和10 m (C 波段) ; 水平和高程精度分别为20 m 和4 m (X 波段) ; bl 覆盖范围: 北纬60°以南与南纬56°以北之间, 约占全球80% 的陆地表面。

三、SRTM 数据的处理方式
SRTM 获取的C 波段数据由美国处理, 而X 波段数据则由德国处理。下面介绍C 波段数据的处理步骤。

1、拷贝SRTM 的数据磁带
第一项活动是拷贝飞行期间获得的数据磁带, 共有208 盒C 波段雷达数据磁带。拷贝工作由隶属于NA SA 的JPL 一个工程小组在肯尼迪航天中心(KSC) 进行, 由于复制数据的速度为采集数据的1ö6, 因此, 估计复制全部数据将花费2 个月的时间。JPL 计划制作2 份拷贝, 并将拷贝数据转送到 JPL 进行处理。

2、处理SRTM 数据
SRTM 数据的处理由地面数据处理系统(GDPS) 来完成。GDPS 由3 部分组成: ① 干涉测量处理器, 利用干涉测量原理将原始雷达数据转换为高程图和雷达图像条带; ② 镶嵌处理器, 用于将采集的全球多条航带数据编绘成大陆高程和图像的镶嵌图; ③ 验证系统, 负责检测镶嵌图的质量, 并提供精度图。这些处理器目前装载在JPL 的工作站上, 下一步工作是将它们安装到一组超级计算机上, 以便对整个 SRTM 数据集进行系统处理。随着这项工作的进行, JPL 将向公众发布辅助产品, 在航天飞机飞行期间曾向公众发布了部分产品。一旦得到重新格式化的飞行文件, JPL 还将发布 DEM 和正射纠正雷达图像样品, 并检校其工作站的性能。 SRTM 数据将依据逐大陆的原则进行处理, 而最先处理那一地区的数据则由N IMA 来决定。处理完成后, 数据将移交给N IMA 进行数据的最后质量检核。最后, 拷贝将移交给 U SGS 的ERO S 数据中心存档并向公众开放。N IMA 负责为美国国防部提交重新格式化的DTED 格式数据。

3、 SRTM 数据的检核
SRTM 数据的检核主要通过如下几种方式进行, 即: ① 大地测量, 主要是利用动态差分GPS, 测量了70 000 km 长的线, 用以构造长波误差源模型; ② 布设具有高反射能力及精确坐标的角反射器, 以便在雷达图像上清晰成像; ③ 利用海面区的雷达数据。

4、 SRTM 高程数据产品的精度
SRTM 高程数据产品的精度见下表。

C波段 X 波段
绝对水平精度+20m +20m
相对水平精度+15m +15m
绝对高程精度+16m +16m
相对高程精度+10m +10m
空间分辨率30m×30m 30m×30m

影响精度的主要因素包括: 天线杆和姿态的量测精度、记时误差、多路径效应、相位量测误差及雷达的热噪声。其中姿态的量测误差是主要的误差源, 如舱外天线在横滚方向 ±3 mm 的误差就会导致±9 m 的高程误差。

5、 SRTM 数据的分发
SRTM 数据的分发将以NA SA 与N IMA 达成的协议为依据, 即美国本土以外的全分辨率数据由N IMA 控制, NA SA 只能向公众提供3 弧秒(90 m ) 的数据。SRTM 的C 波段数据将通过U SGS 的ERO S 数据中心来分发,X 波段数据将由德国航天中心来分发。分发方式主要是通过互联网及 CD2ROM 和DVD 媒体。
