碳纤维外锁登山杖装配全程图示

西安老T · 2011-07-08 12:45

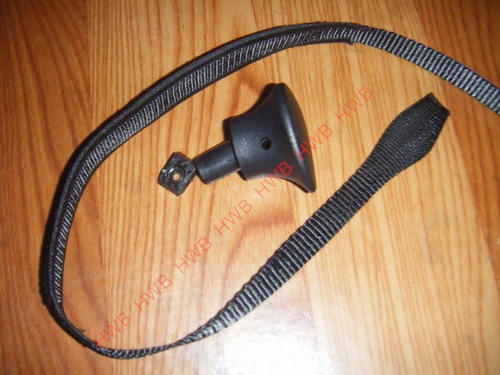

1. 带腕带的柄头

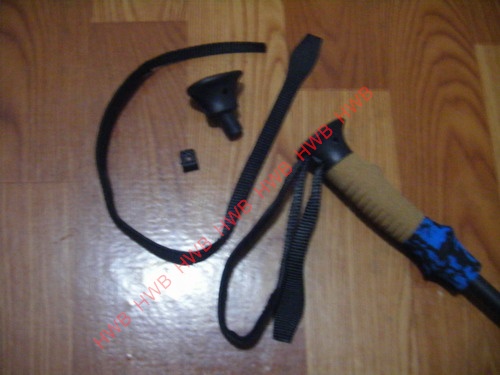

左边是零件 右边是组装好的部件(不含eva手把哈)

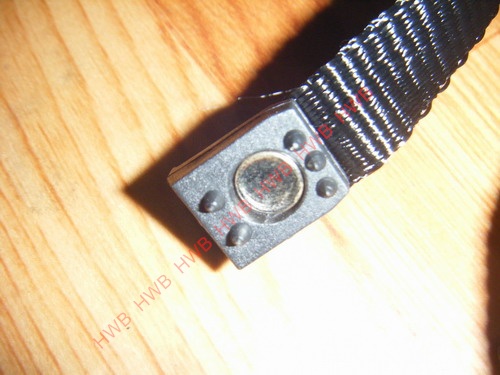

腕带加工需要开孔后将塞子涨铆上

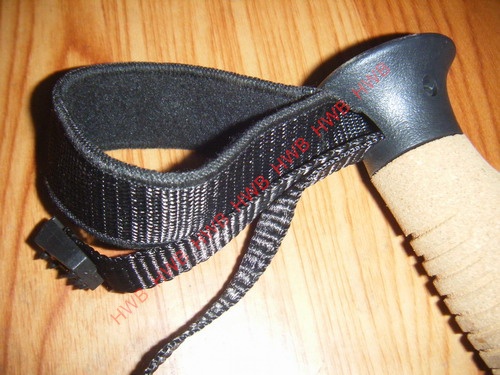

然后将腕带对折从柄头的方孔中塞进，用柄销固定

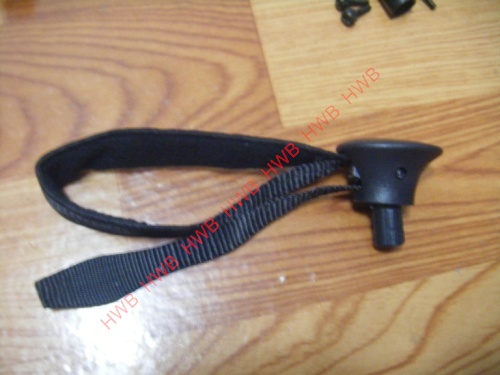

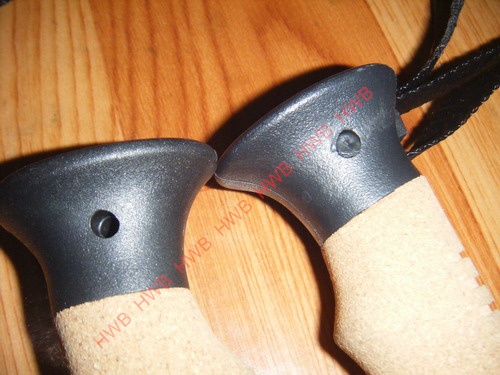

左边是没装腕带的柄头 右边是装好的

西安老T · 2011-07-08 12:49

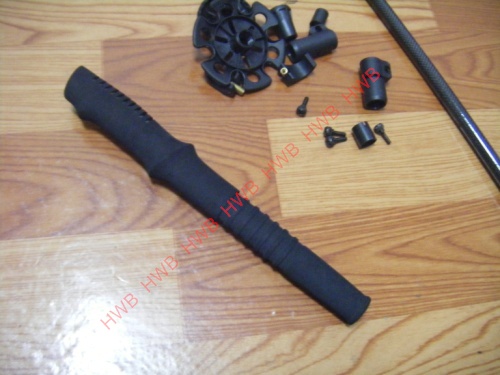

2. EVA手把，手把有很多外型

我个人比较喜欢黑色延长柄的

3.杖身(含杖尖)
第三节碳素杆

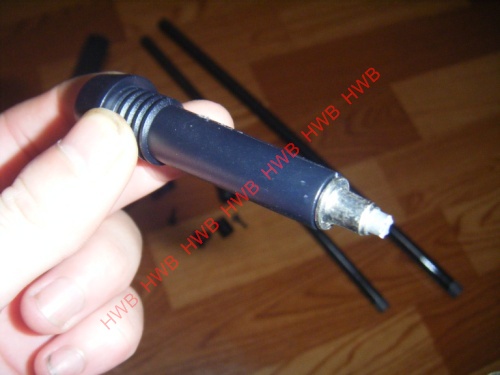

装好杖尖的脚心

用树脂胶涂抹杖身后插入脚心

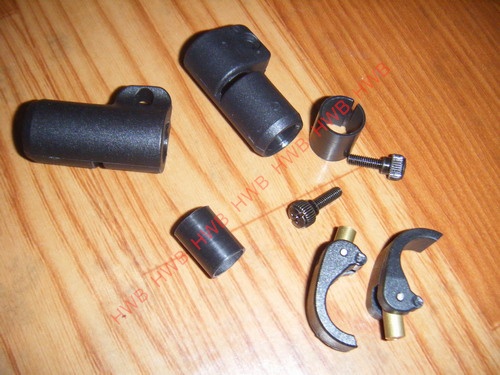

4. 锁定系统

5. 泥托雪托脚套配件
这些地球人都知道，略过不表。

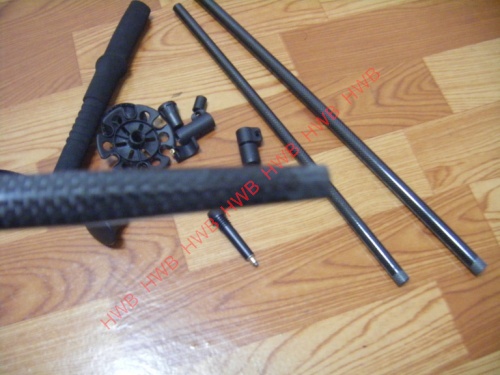

准备好这些部件后，还需要准备
脸盆一个，热水若干 AB环氧胶若干

然后，我们就可以开始装配了！

西安老T · 2011-07-08 12:58

先装杖头和手柄

已经装好腕带的杖头

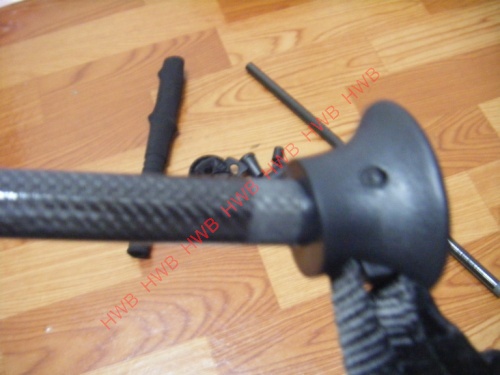

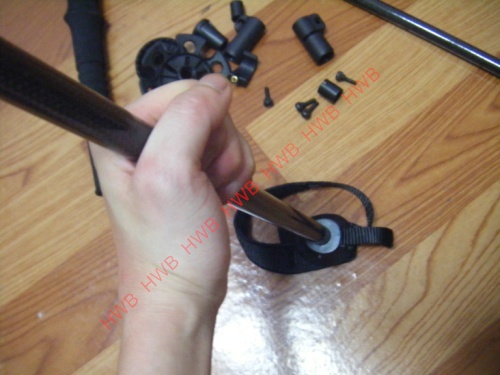

把杖头塞入第一节碳纤维管

握住杆子，头朝下轻敲，塞紧

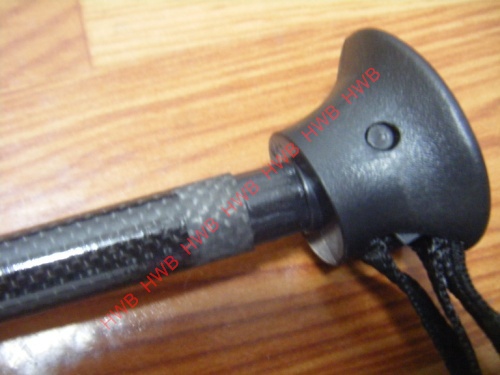

这样就可以了

西安老T · 2011-07-08 13:05

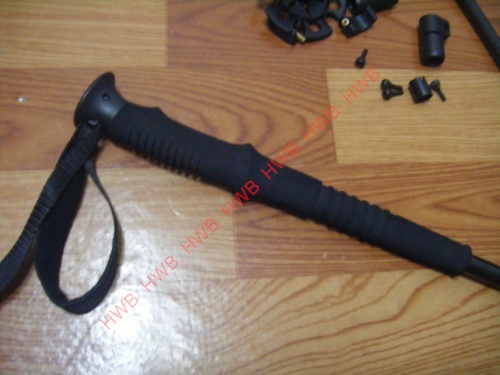

在第一节靠近杖头位置碳纤维管上涂抹适量树脂胶
然后套上手柄

4.锁扣安装

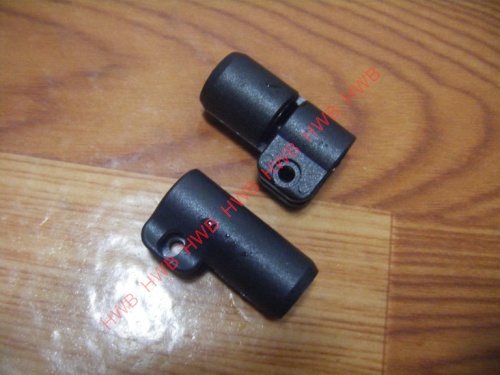

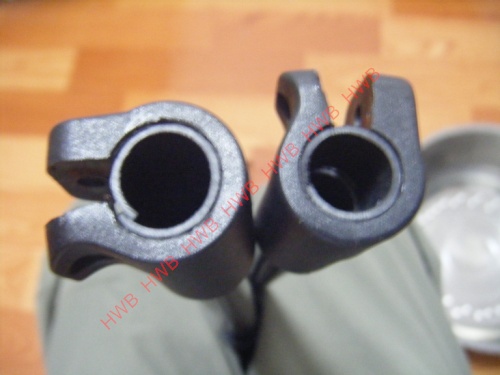

锁扣

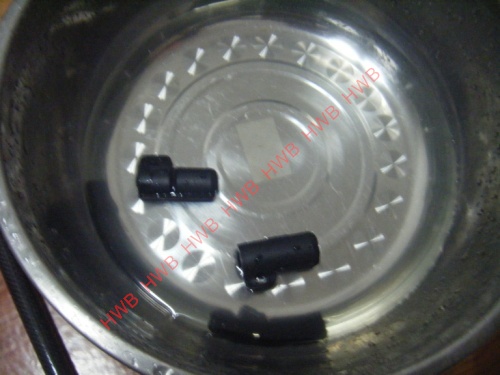

泡入热水中1-2分钟，使其膨胀

从热水中捞出套在对应杖杆末端

装入锁紧垫圈

插入杖杆

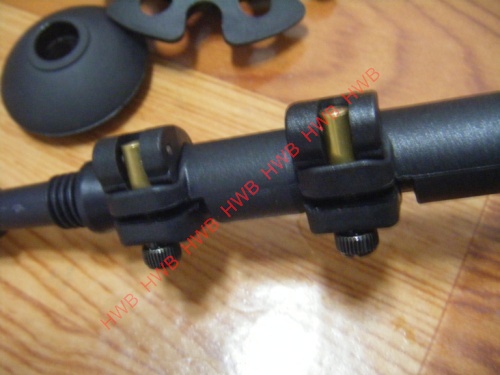

装上锁扣扳手和螺丝

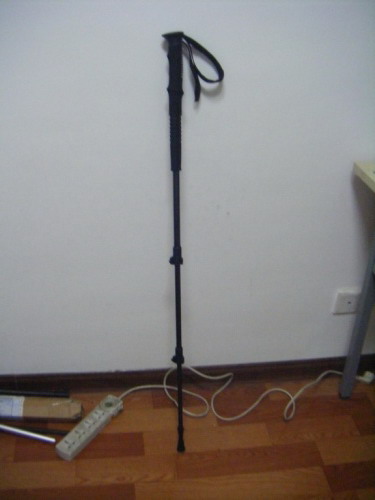

即可成型

静置24小时，即可

全文完
