最近看见有不少水友DIY 帆船，多年前心里早有打算，只是总给自己找借口推辞而已。
最近闲来无事，找些事干，看磨房水友DIY 帆船的帖子，也决定试试。
可能不成功，过程可能比较艰巨，希望大家多交流。
今天去一客户的型材厂，讨要了一些型材，准备DIY帆船。还顺手拿了些细铝管，可是自制折叠艇的好材料，等DIY帆船后，准备自制折叠独木舟。这是后话。

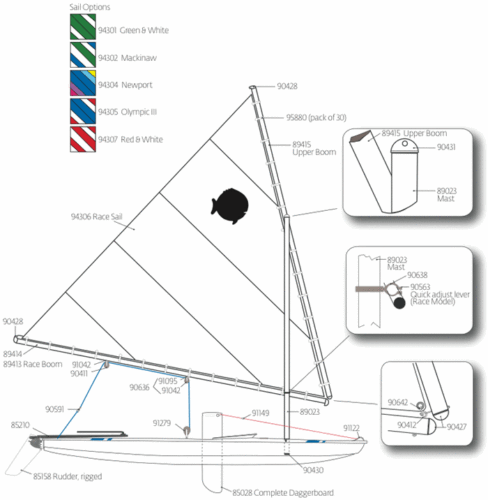

想DIY这样的

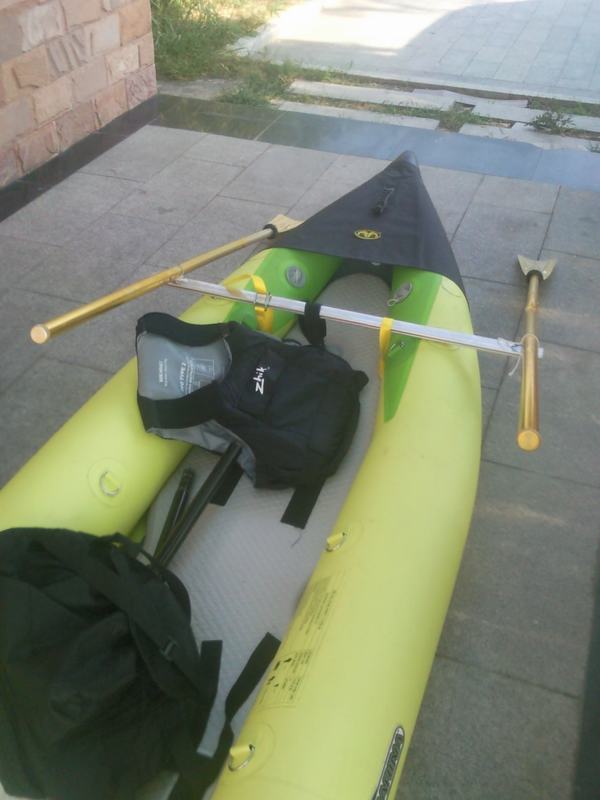

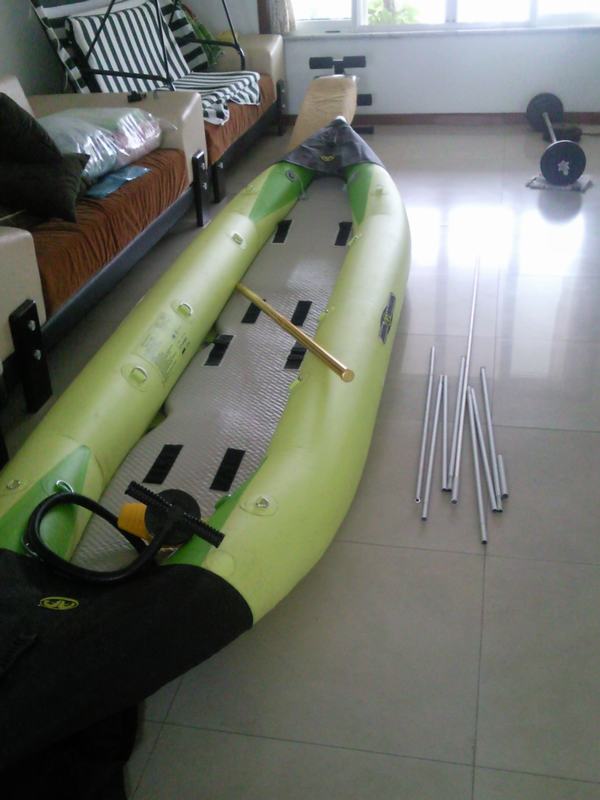

这是我的艇

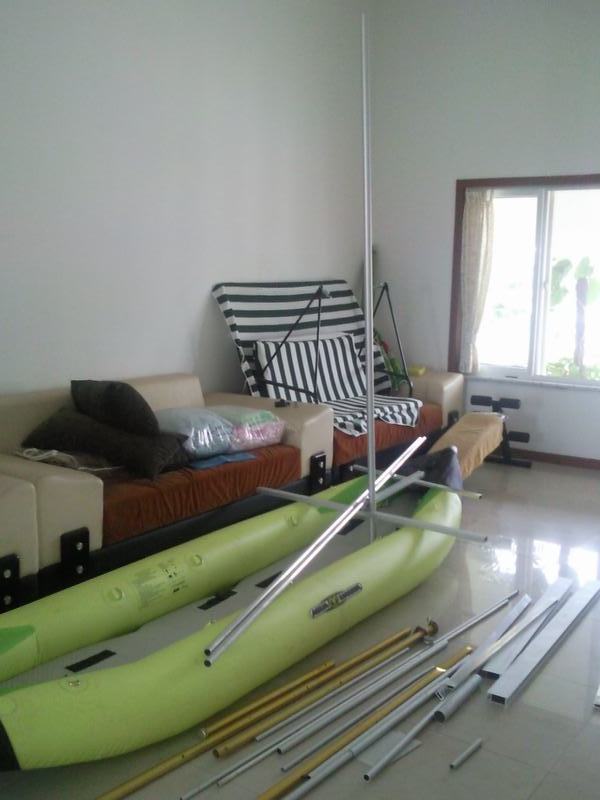

型材拿回来后大致比划了下
ccooffe
·
2011-08-22 08:52
材料
比划了下桅杆底座

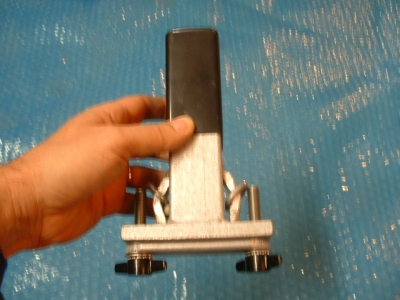

准备用铁管焊个这样的
这样固定
ccooffe
·
2011-08-22 09:00
目前艇长大概4M,宽1M,
桅杆长2.4M,帆杆3M。帆面积大概4平方
帆型
ccooffe
·
2011-08-22 12:36
先在两侧安装稳向板，然后向两侧伸出，以后安装2个气囊
ccooffe
·
2011-08-22 12:38
想到了，安装2个饮水机瓶子，2个大浮筒
ccooffe
·
2011-08-23 11:15
帆已经联系一制衣厂可以帮忙制作，做帆要什么特别要求请同学们指点下
布料用210 牛津布，300 牛津布还是400牛津布？
有没有同学指导下？
ccooffe
·
2011-08-24 03:05
找到滑翔伞的布料 不知行不行
降落伞布料 30D尼龙格子布
20多一米
ccooffe
·
2011-08-24 08:05
今天把帆布订下了，明天到货，是30D的尼龙66 所谓降落伞布，不知道行不行，
帆图也画好了，已经联系厂家，有时间的话，让代理加工。
明天看看，能不能把桅杆底座加工了。
ccooffe
·
2011-08-25 11:04

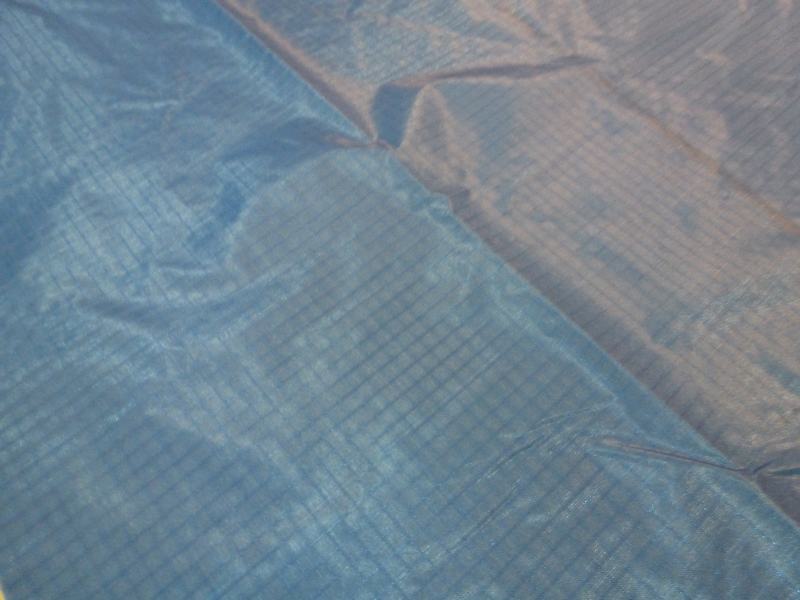

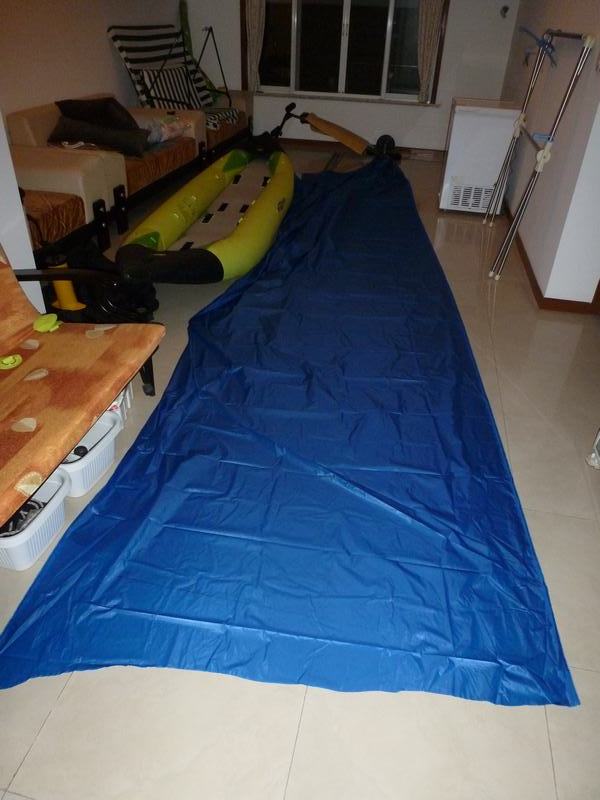

昨天订的帆布，今天收到
是降落伞布，很轻，也很结实
1.5*5米，做3*3*3的帆要裁剪一下
有时间让制衣厂代工下
今天工作忙，没有时间做桅杆底座，估计要下周去工厂了
ccooffe
·
2011-08-29 08:46
这几天工作忙，争取这周把桅杆底座和帆做好，努力。
ccooffe
·
2011-08-31 10:09
今天抽空到一家朋友的企业加工桅杆底座

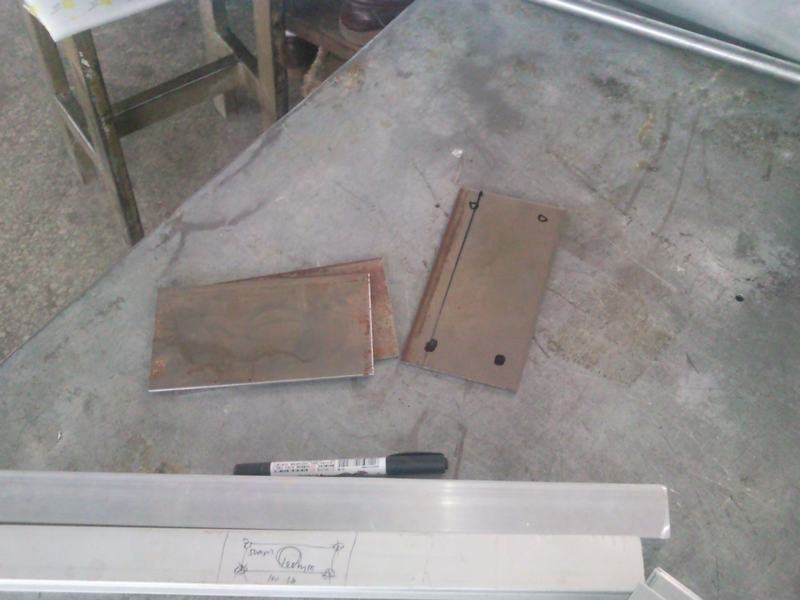

裁了几块钢板

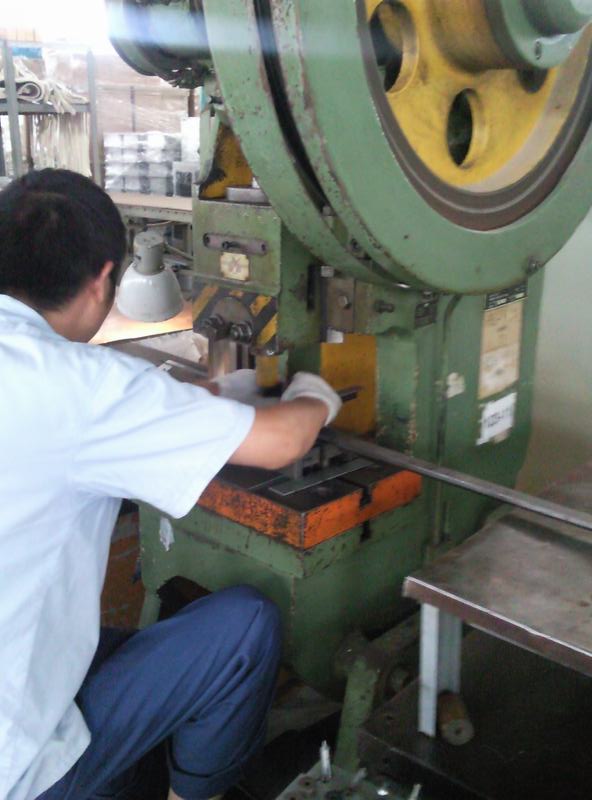

工人师傅用冲床冲螺丝眼
师傅很认真的测量，
然后电焊

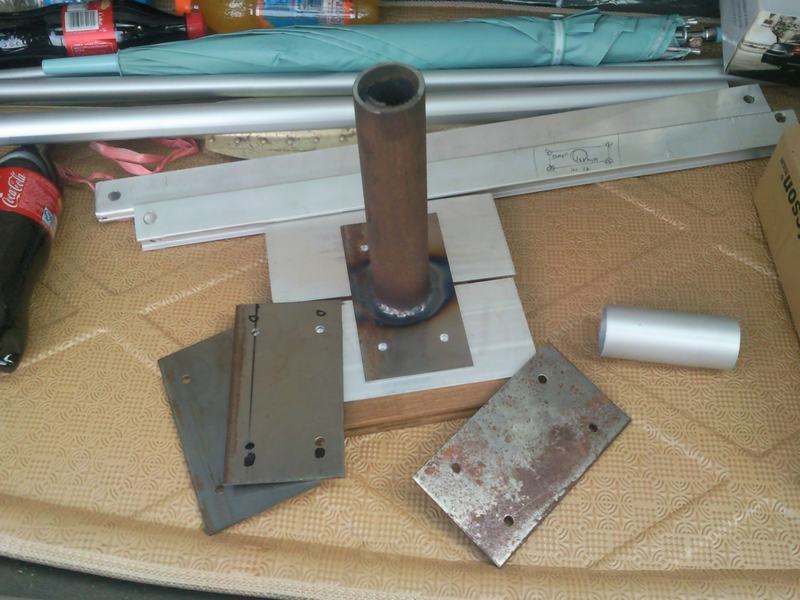

成品
师傅很热情，问我要不要电镀下，防止铁锈
我说等DIY成功后，再精加工
周日看有没有时间把帆去做下，舵已经解决用两只报废的浆挂在船后
朋友们看看，稳向板有没有好建议
ccooffe
·
2011-09-01 09:21

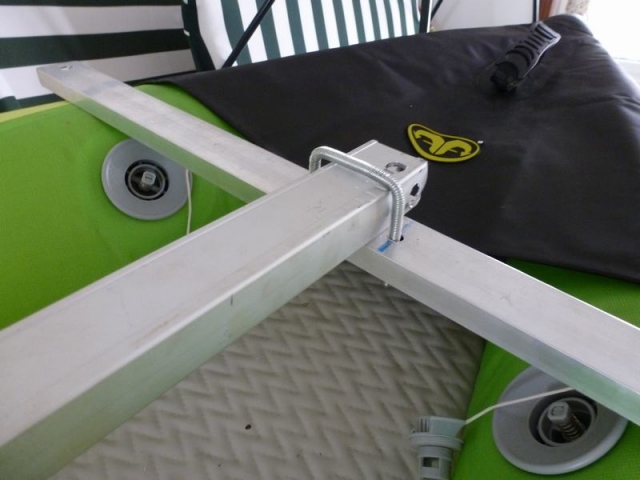

今天DIY 了2个U型螺栓
可以固定底座支架，并且把桅杆底座安装上支架
稳向板找了2个旧浆
到时再固定
帆可能要下周了
离成功越来越近，困难也越来越多
今天DIY2个U型螺栓还伤了手，，图纸上画画的，看来很简单的事，真要做起来还是有点难度的
做的比较粗糙，等做成功了，再精加工吧，TX们凑合着看吧
ccooffe
·
2011-09-02 11:29
听了昨天xd们的建议，今天一早就去买了个角磨机，角磨机是个好东西，很管用，不仅能磨，还能切割
把型材上的快口，打磨了一下，再用砂皮打磨，基本没有快口了，最后是再包层胶，包胶以后再说，毕竟业余时间搞，时间有限，设备简陋，不然今年下不了水了，我还争取十一前实验成功呢。
今天测试了一下强度，应该没有问题，明天用收紧带固定到船上试试
今天试了下稳向板，又修正了一下，
放在衣架上看看
稳向板又锯短点，加固了一下

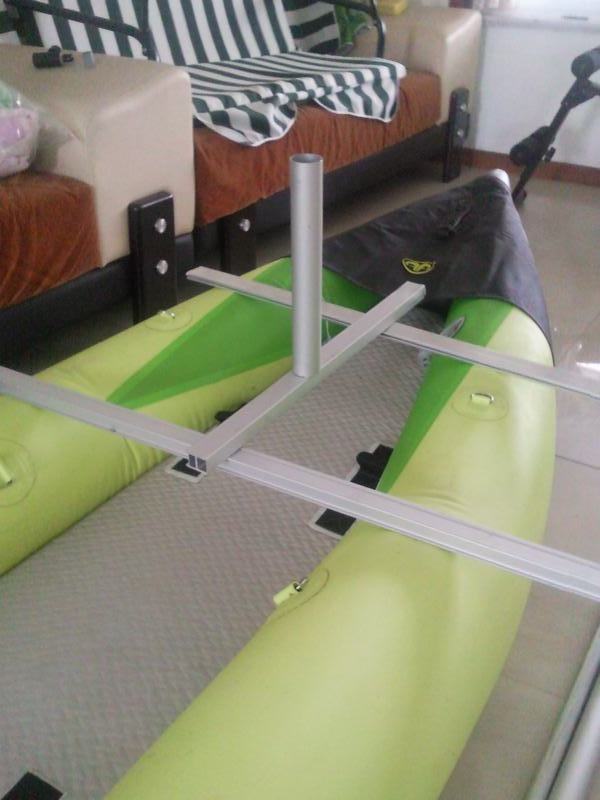

桅杆座很结实地固定在横梁上
下周要把帆做好
ccooffe
·
2011-09-02 11:38
首先是要实验成功，等天冷了，有时间慢慢做，细加工，家里添了不少工具了，楼上的客厅都成我的加工厂了
冬天，准备做折叠艇，缺的材料到型材厂去要点，铝管已经准备的差不多了。
ccooffe
·
2011-09-04 05:27

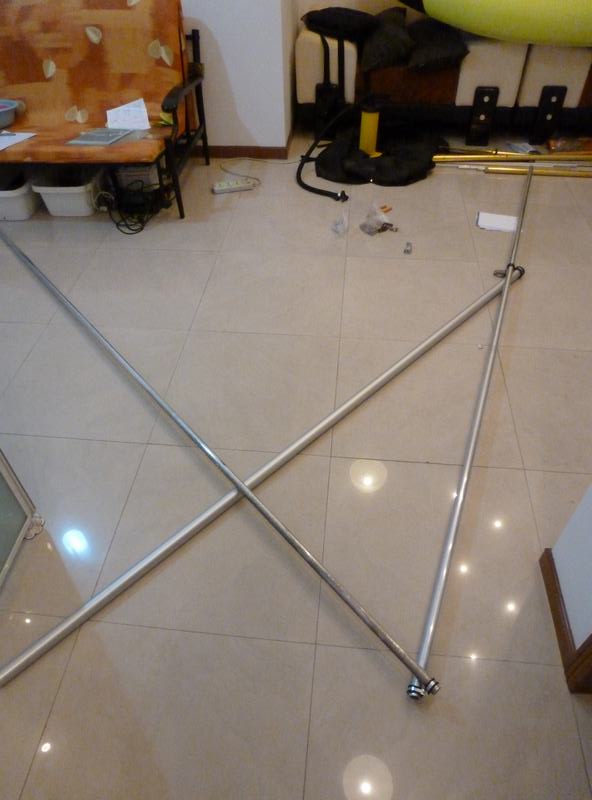

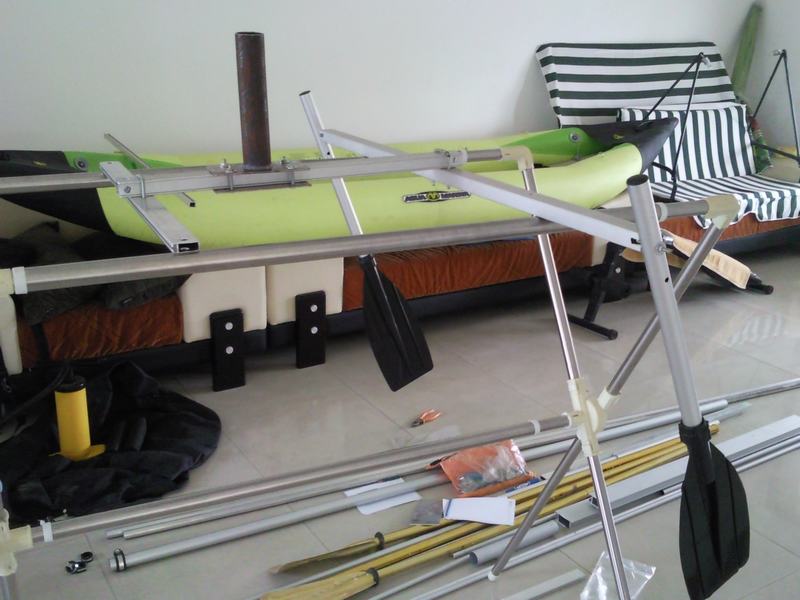

昨天晚上，把桅杆竖起来，帆架吊起来试下

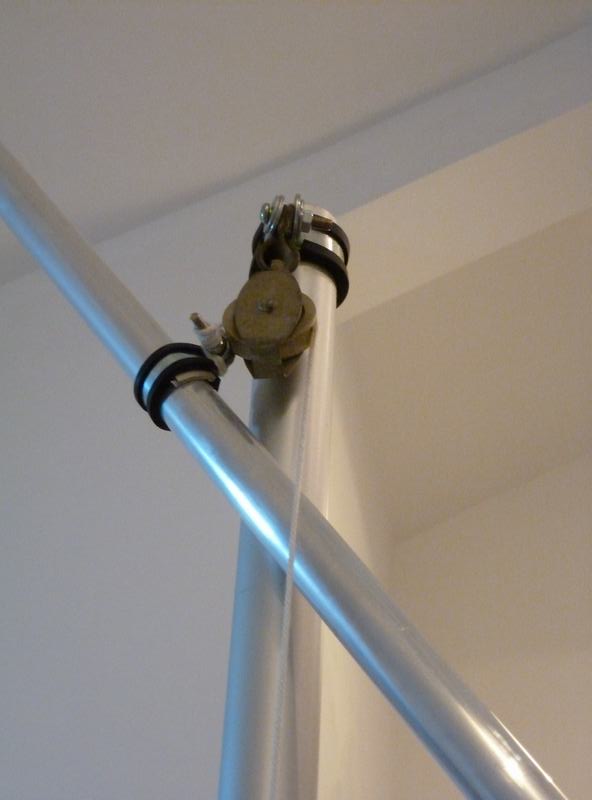

桅杆上加了个滑轮，可以收放帆，风大我就收帆，不和风较劲。
放在地下量尺寸
今天把1.5*5M的滑翔伞布裁剪了一下，拼接成3M长.3M长，夹角 70度
裁剪时，又上网重新学习余弦定理，两边夹一角
拼接时要加一点弧度
ccooffe
·
2011-09-04 05:44
帆要下周做了
收紧带网上买到了，正合适，可以固定底座支架
下周还要去买些帆绳
ccooffe
·
2011-09-14 09:29
委托制衣厂制作的帆做好了
看看细节
边做了加固

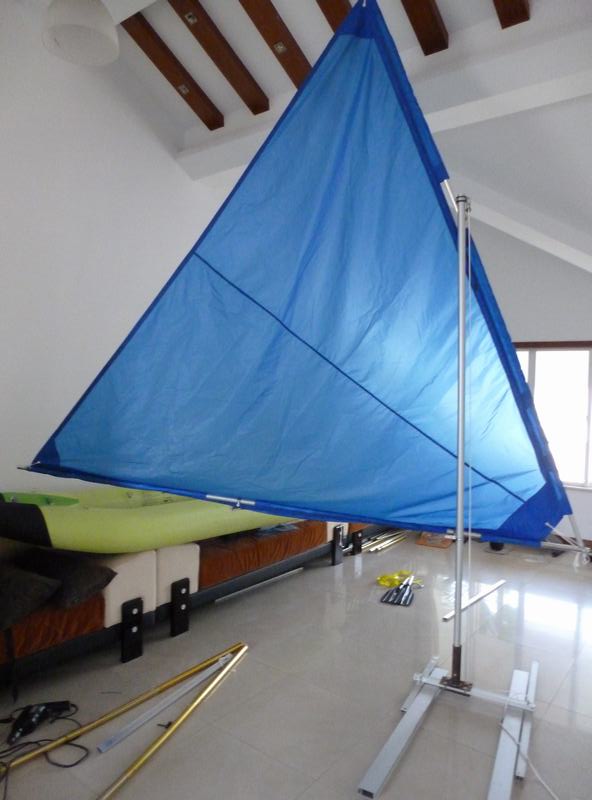

竖起来看看
今天是周三，要周六去试航了，
兴奋中，等待中
ccooffe
·
2011-09-15 13:47
查询天气预报，周六雨，降温
所以今天行动，试航
利用下班时间去金鸡湖试艇
先上GPS轨迹，照片在手机里，数据线没有带，明天上图
东南风，预报 3-4级，试航时风时有时无

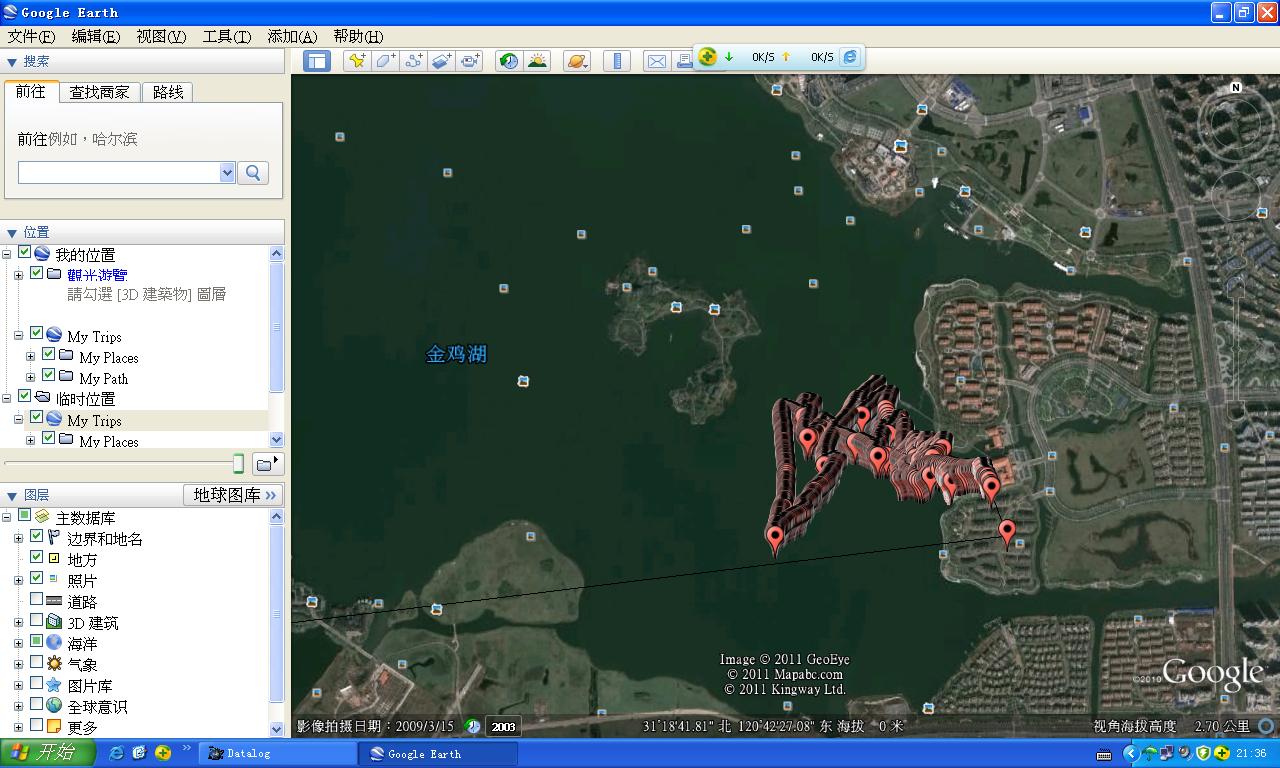

轨迹如下
初步可以顺风出去，Z字逆风回
发现一些问题，待改进
ccooffe
·
2011-09-15 13:49
照片时间为格林威治时间，要+8小时，北京时间
ccooffe
·
2011-09-16 03:43
昨天的照片整理如下
底座
桅杆和帆

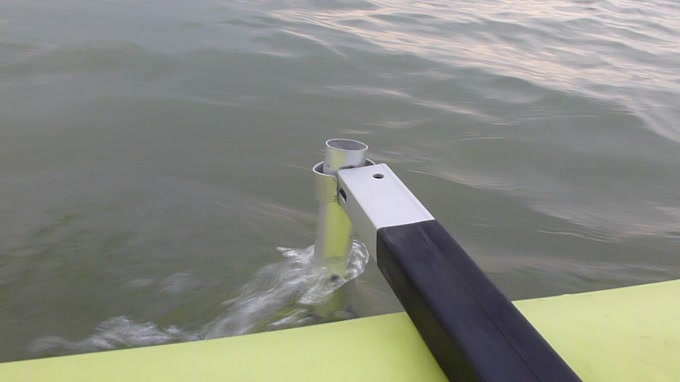

船+舵（实践证明需改进）
桅杆底座固定
ccooffe
·
2011-09-16 03:48

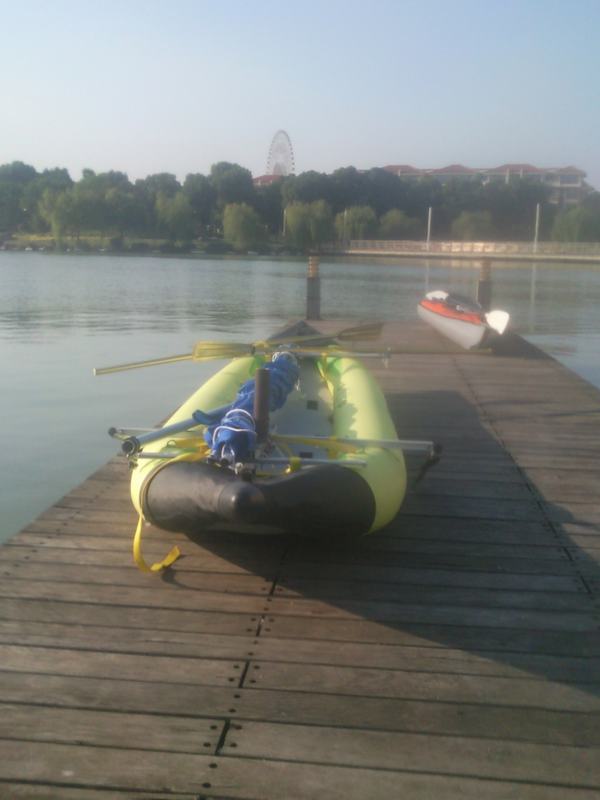

安装桅杆和帆

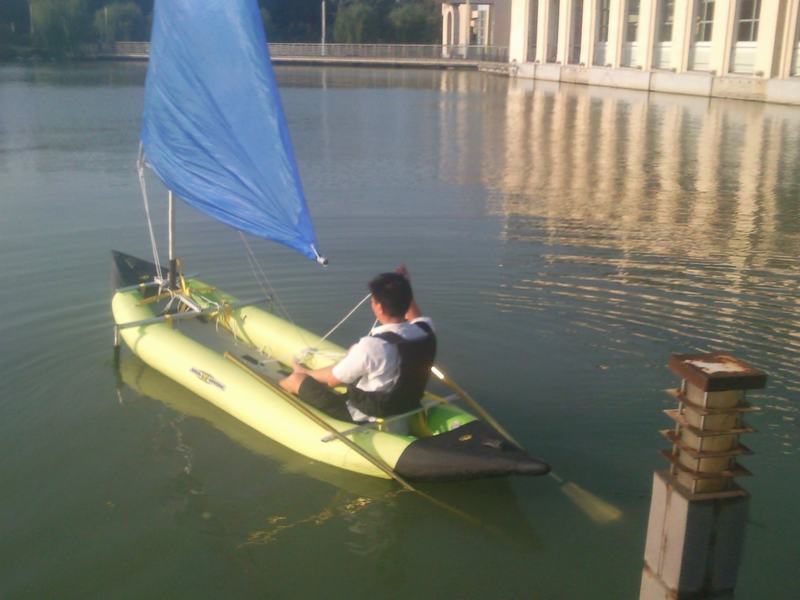

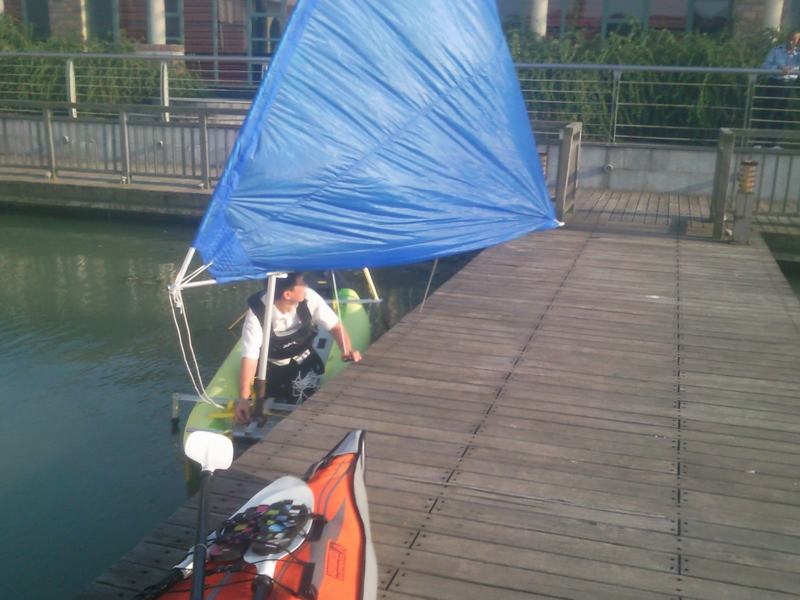

试水
在港湾里热身
出发
ccooffe
·
2011-09-16 03:52

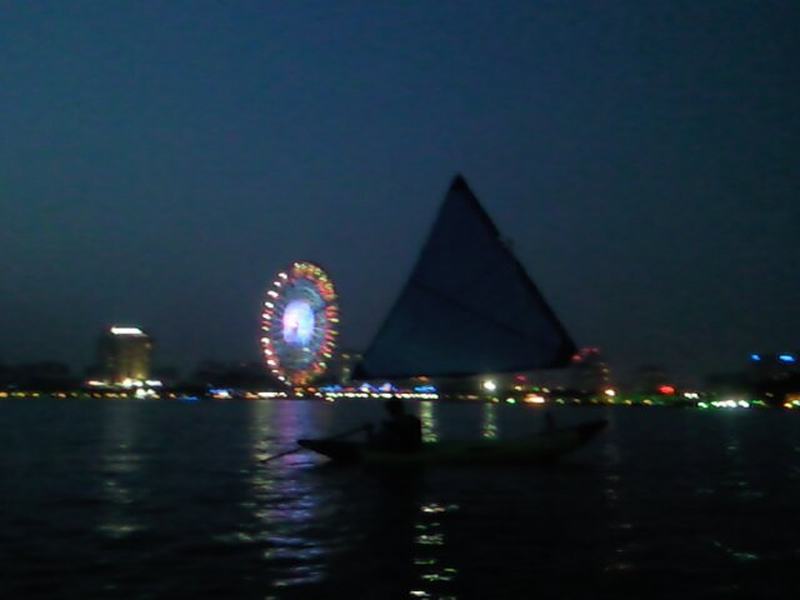

8点了，还在金鸡湖游荡
ccooffe
·
2011-09-18 08:58
本来，这两天要去试船的，昨天，单位开会，浪费一天，今天风力5-6级，下水就等翻船了
所以在家考虑帆船的改进问题
1，帆的弧度裁大了，再大点就像球帆了，要改进，返厂改
2，稳向板固定问题解决
3，舵的固定，及效率。
4，考虑两边加浮筒
5，桅杆底座，底座支架及桅杆帆杆的材料没有问题，完全经得起3级风的考验
看来下周要去工厂了
考虑过三角帆问题
如果帆面积要3.5平方，桅杆要4米，帆衍要2米，太高，不适合橡皮艇
ccooffe
·
2011-09-19 12:01
继续折腾
今天联系制衣厂准备改进帆
ccooffe
·
2011-09-25 11:20
这些天，工作忙，没有时间玩艇，周六还开会，好不容易周日有时间，查询天气预报，20-27度，3-4级东风
决定下午和朋友二次试航
我的是双人艇，空间足够坐2人，正好一人在前起到平衡作用，防止桅杆由于风大倾斜，容易把船头拧成麻花
坐一人，正好起到压舷和平衡作用，桅杆不至于太倾斜，船头不会拧麻花，这样就不需要两边的浮筒了。
今天，风不大，可以顺利出去，回来。
截图
ccooffe
·
2011-10-11 06:18
国庆节利用休息时间，又去玩艇了，这次从湖东到湖西，顺风出去，逆风回到原地，比较爽。
在湖面上遇到一划艇老哥，互留了电话，以后一起玩。
ccooffe
·
2011-10-30 01:32
昨天，阴天，东北方3级，温度18度。
可能是2011年最后一次玩自制帆船了，跑的很爽，从金鸡湖湖东 经过莲花岛- 李公堤-湖西湖滨大道公园，然后从湖西返回湖东，非常爽，速度比以前都快，没有带GPS,没有记录，跑的船头倾斜，水都涌进来PP都湿了，靠人在前面压住舷，平衡一下，玩了一下午。天冷了，估计玩的机会少了，冬天开始玩遥控帆船了。看来要明年再下水了。
ccooffe
·
2012-07-19 01:40
又到夏天了，去年DIY的帆船，又可以玩了，经济不景气，穷人自能这样玩
进一步改进，今天去材料厂选材料，桅杆底座已经改进，精细化了，明天上图
你就等着翻船吧
上会在太湖玩军用充气帆船，突然起大风，翻了，还是汽艇把我拖回来的，
帆船=翻船

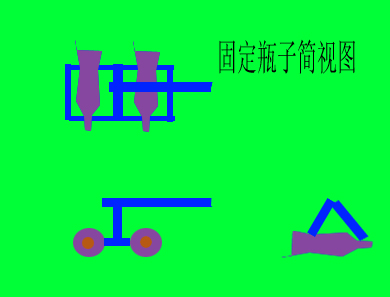

你的船太窄了，我觉得你可以在固定穏水板的位置两边伸出50厘米左右的固定杆，每边瓶口向前固定两个空的大可乐瓶子，应该不容易翻了
一个瓶子2升，两个就4升了，一组8升我觉得够了，可乐瓶子的重量是可以忽略的。两个不行可以在船尾再加两个，我觉得没必要
两个瓶子就可以搞定了？？？
我也考虑过超长途时用20L饮水机瓶子储存淡水兼作浮筒的方案，容易搞到，便宜结实
但有个缺点：非流线型，阻力太大了
我自己的帆船项目喊了很久，1040来了无从下手，甚为遗憾啊
我们的帆不一样啊，我知道传统中国帆是分成多片，每隔一片有一片像图上的样子打摺，最上边和最下边的布是平布，看对你有帮助吗。我后来的帆是michael270指点我做的，现在没有图片。
牛津布做你那样的帆太硬了吧，看你的第一张图材料应该和做遮阳伞的布差不多，就像我的前帆的材料。
LIU
你可以找一下这个软件 Google SketchUp 8，是做帆的，或是Sailcut CAD
sailcut是专门画帆的，免费
这样的小帆20D/30D涂硅尼龙就够了，涤纶雨伞布之类也行
谢谢 工兵
昨天订的帆布，今天收到 是降落伞布，很轻，也很结实 1.5*5米，做3*3*3的帆要裁剪一下 有时间让制衣厂代工下 今天工作忙，没有时间做桅杆底座，估计要下周去工厂了
这个布料是防静电材料，里面有金属导电线。
关注ing……
这个布从外观看好像跟 球帆的 布料差不多，如果你用于主帆用可以用，可能有点软。
另外再提醒一下，缝制帆的线要注意，不要用棉纱线，要选择不容易烂，而且有一定强度的线。
他这种艇帆上不可能吃太大风力的，软艇平台强度不够，这个布足够了，感觉白色/红色/黄色更好看点，就是不好买
线直接用钓鱼尼龙线就行了吧？
我的充气船帆就是普通涤纶线缝的，扎了五道线，没什么问题啊，风太大了艇也撑不住，只是布不要太软，如果布的弹性够好直接平布都没问题，只要把边弄的够硬，我的白帆是双层尼龙绸的，平布，在折的边里加了一根细尼龙绳，看的michael270都奇怪，这样都行！！不过后来在他的指点下重做了帆，只是没按他的做，还是平布改的，现在效果还可以。
我们的桅杆都不到四米，在没加强船边前，风大把艇吹得都要对折了（下次再买一定要买个硬点的）！！
我愿来想做中式帆，就是想着风大风小还能调节帆面积
中式帆逆风的效果会不会很差啊，我认识一个卖布的会做中式帆，感觉比三角帆麻烦，没敢做
中式帆的变化也很多，逆风性能有好有坏，看到过有老外设计可以调节横杆的曲度来提高效率的，yahoo有个讨论组专门做这个，只是没有中国人做这个，中文资料还没有英文资料多，结构也需要花更多脑筋，3角帆就没这么麻烦
我明白了，我一直考虑中式帆顺风比较快，在侧逆风时由于帆面不平滑（在软件上看帆面的曲度应该是渐开线的），应该影响效果，我在中式帆介绍中看到过在帆上有像蛛网样的拉绳，应该就是调节横杆的曲度的吧。中式帆的面积可以比三角帆大很多，是不是桅杆也可以低一点啊
再次研究了一下中式帆，太麻烦了！！！冬天没事的时候再研究吧！！！
用这个做中心板感觉阻力有点大，面积有点小，既然已经有这么多铝合金杆，不如自己ABS塑料板之类作中心板
小心棱角太锋利，把人割伤了，先裹点胶布吧
谢谢工兵的建议
设计有待改进，到处都是菱角，一不小心就把艇搞坏了。稍闲点我来设计一个。
