f/装备论坛 • 2011-09-30 02:57

三棱魔镜

DIY大冰镐（基本完工，已上图）

自己有一个大冰镐，上完雪山后就一直搁置着了。后来走过几次滑坡和积雪地带，觉得大冰镐在对付这种地形上还是挺有用的，后悔没带。没带的原因是大冰镐不可拆卸，很不好放置，于是乎考虑到自己制作一个可以拆卸的冰镐。

在市场上没有买到5mm的弹簧钢，只能先采用不锈钢试试。
如果硬度不够或有其他问题，再换材料。

找了个款式图片，根据轮廓做出测绘图，线切割。

目前还没有找到合适的柄材，8264有用电木的，也看到有不锈钢的椭圆管，不知道行不行。
另外长度也是个很纠结的事情，太长了不好带~~
不打算用于替代登山杖，过危险地带做保护、挖坑、起灶、防打劫
多长合适呢~~

三棱魔镜 · 2011-09-30 03:21

先用不锈钢线切割出来了，还没时间对雪铲弯曲弧度、磨口、焊接。

打算做好镐头部分后再用复合管做镐柄，使用2颗内六角螺丝进行连接

这个不锈钢的镐头的确硬度不够，过段时间去找找楼下几位推荐的不锈钢或冷作模具钢

三棱魔镜 · 2011-10-01 12:44

汽车的弹簧钢钢板倒是容易拿到，就是考虑到钢板是弯曲的，需要热锻才能平整，加工完毕后还需要进行热处理
在城市里很难找到热锻设备了

三棱魔镜 · 2011-10-04 02:14

3MM钛管~~~~的确很厚，找到一种复合管，0.8-1mm壁厚，先试试看能不能用虎钳压扁手持部分。

三棱魔镜 · 2011-10-07 14:12

镐端没有弧度，可能挖凿的效率会受影响？这个指的是铲子那端吧？还要再加工的

万能的淘宝居然还有木头把卖！！！

三棱魔镜 · 2011-10-11 09:52

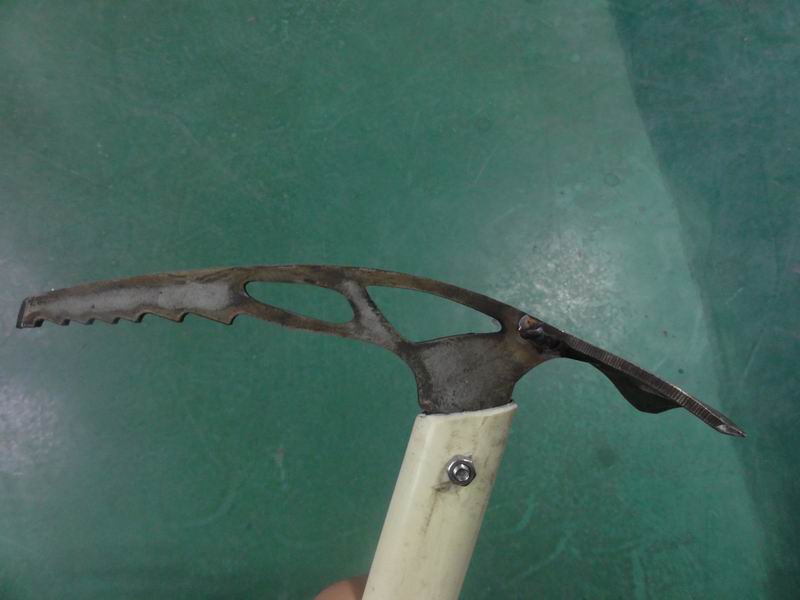

终于抽了点时间，加工个雏形出来了

冰镐的铲子用机床磨出角度，再用锤子敲打成弧形，然后用氩弧焊焊接起来

圆形的复合管(外面塑料，里面钢管）用大型虎钳夹成扁管，钻孔加内六角螺丝装配

目前的问题是：
1、镐柄尾部还没考虑好直接锯成斜角还是加工一块镐尖
2、5mm的厚度有点偏重，接下来还是考虑用4mm的弹簧钢重新做一个
3、镐柄钢管厚度有1mm，也有点重，要买一根0.7mm的管来试试

欢迎大家提供意见

已归档

点赞 0

29 评论

共 29 条评论

帖子已归档

围吉 • 2011-09-30 03:30

柄材似乎都是合金铝吧,不锈钢太重了

大黄米 • 2011-10-01 00:59

合金型材铝可能合适的生活中很难找弹簧钢建议去一些修车铺看看还是蛮多的

一起去看海！ • 2011-10-01 01:34

关注后续。很不错的想法。支持楼主DIY精神

三棱魔镜 OP • 2011-10-01 12:44 • 置顶

此内容已收录到正文，评论区保留摘要，方便承接下方 1 条回复 · 查看正文位置

汽车的弹簧钢钢板倒是容易拿到，就是考虑到钢板是弯曲的，需要热锻才能平整，加工完毕后还需要进行热处理在城市里很难找到热锻设备了

观海2008 三棱魔镜 • 2011-10-12 07:44

这个好，强度韧性都好。

工兵pro • 2011-10-01 13:23

冷作模具钢的使用环境似乎和冰镐比较接近：常温高冲击力，要求高硬度，耐磨，不能用常见的304不锈钢，太软，以前有人用来做过技术镐尖，软得不能用，尽量搞420之类吧
柄材用7075铝合金，但扁管不好搞，电木和不锈钢都太重，不合用
用好的木头吧（胡桃木？），不比铝合金差，手感舒适，以前登山都是木柄的，还可以加工出更便于握持的曲线

三棱魔镜 OP 工兵pro • 2011-10-01 14:59

先用不锈钢加工一个出来试试看，钢材不太好找

之前自己做了两把直刀，手柄先用电木CNC加工了一套，结果感觉太重了，后来换了一套龙眼木柄，手工加工的，硬度还行，胡桃木就不知道去哪里找了。木头做柄存在一个问题，就是必须要有套柄孔，像你那种小镐，用锤子做的就好上木柄，我这种不知道如何加工木柄

mixin 工兵pro • 2011-10-04 15:04

冰镐部分可以用不锈钢3Gr13，强度高韧性好不锈。

梦游! • 2011-10-01 15:34

关注

工兵pro • 2011-10-02 03:17

我也不知道什么木头最好，看好的锤子都是胡桃木柄
发一点以前的图参考下

中间有孔的小镐淘宝就有
http://item.taobao.com/item.htm?id=3378058745

头部防脱就是这种：两个弯铁片从头上夹住头部

hjy84925 • 2011-10-02 06:23

这工具不错。。

mixin • 2011-10-03 07:21

我10年前做了一个冰镐，柄材用的是直径32mm壁厚3mm的钛合金管压扁至18mm。

工兵pro • 2011-10-03 13:19

钛管壁厚3mm太重了，BD的大镐铝合金的柄，壁厚才1mm，铝合金才是钛合金大约一半的密度

工兵pro • 2011-10-04 02:26

可以轻易压扁加工的铝合金管强度估计都不行，7075的铝管就很难压，几乎一压就裂了
真的建议你去找个拖把/斧头的木柄或者玻璃纤维柄

大功率水泵 • 2011-10-04 03:14

磨房牛人太多
什么模具钢,线切割,洛氏硬度等等专业知识都抛出来了

潜伏哥 • 2011-10-04 08:17

好样的。

帮你不了太多。

给你一个常用的钢材网址：www.gtxh.com

里面啥都有。

三棱魔镜 OP • 2011-10-04 15:13

谢谢楼上各位

winger • 2011-10-04 15:47

镐柄最好还是用桃木，可以驱鬼辟邪！
楼主对材料不是很熟吧？使用不锈钢不是个好选择，不锈钢硬度由加工量而定的，你不可能得到足够的硬度。还有一个是，选择材料也要考虑它的可加工性。

hpsuperman • 2011-10-05 03:14

用木柄吧。
金属材质的，不是简单焊接那么简单，民用领域里没有可以加工的工具。
花那么大周章DIY的成本，倒不如买成品了。安全性也有保证。

工兵pro • 2011-10-07 10:06

镐端没有弧度，可能挖凿的效率会受影响

逃宝这个很多，6块钱

品牌：EXPLOIT

货号：223160

品名：铁锹木柄

规格：长900mm

材质：木材

净重：

用途：
适用于电器工程、土木、建筑、机械组合修理，一般家庭的使用。

特点：
●采用优质木材煅造。
●产品经抛光、研磨、电镀等工艺。表面处理。

注意事项：
●本产品非绝缘产品，严禁带电作业。
●勿用本品敲击其他物品。
●勿用物体敲击本品，为防止线头飞溅伤人，建议佩戴防护镜。

最爱淋雨 • 2011-10-11 11:37

不错的DIY

星期天020 • 2011-10-11 11:46

胡桃木，大一点的木材市场就有售，广州的话，就在渔珠木材市场，顺德乐从周边的家具集散地也有不少合适的

或者自行车的坐管？

工兵pro • 2011-10-11 14:57

5mm不算厚，BD的有6mm，不过中间开了凹槽减重，业余加工到他那样子蛮麻烦
