｛转｝（FOX、X-FUSION、ROCKSHOX阻尼系统拆解及评析）

其实发这个帖子之前，我本来只是要维修一根ROCKSHOX Lyrik 前叉，前叉内部阻尼系统漏油情况严重，无法正常工作。不过在把前叉拆开之后，我有点心血来潮……正好我手上有其他2根叉子正在保养，所以就对它们的内部结构做了些的对比。

现在很多车友买前叉注重的都是品牌、外观、重量等等。但其实对于一根前叉来说，内部的结构、做工才真正决定了它的性能！而前叉的内部除了主避震体以外，最最重要的就是它的阻尼系统了。

在我看来，主避震体已经没有太多的花哨可言了，无非是气室、弹簧，负气压或负压弹簧。但在阻尼系统方面，各大厂商却有着不同的理解。在这样一个重要的、决定了前叉的性能的构件中采用了各有特色的设计。接下来，我们就FOX、X-FUSION、ROCKSHOX这三个品牌的阻尼系统进行拆解及比较。

这是三根完整的阻尼系统。从左起分别是：ROCKSHOX Lyrik solo air，X-FUSION VELVET-RL ，FOX TALAS 110~140 FIT

我主要从以下这几个方面来比较这些阻尼系统：
油封性能，稳定性，做工，可调节性

——————————————————————————————————————————

如今市面上大多数阻尼系统可分为2种
1） orifice
2） shimmed

orifice阻尼的孔隙是固定的，当前叉需要快速运动时，比如遇到连续不平坦的路面，会因为油的流速受到那些固定空隙的限制而没有办法增快。这样前叉就无法适应路况的颠簸。

shimmed阻尼系统是以金属片压盖油孔来改善阻尼性能。当油的流速变快时，通过油路时会把薄片冲击开，让薄片原本覆盖住的油孔得以释放，使更多的油能流通从而降低高速阻尼，这样才能及时反应路況。

这3只前叉都有着共同的特性，都是封闭式的油路设计，油都是在内管里运作。这类前叉的优点在于：

阻尼系统稳定性比较好

前叉只需要防尘油封，不需要高压油封

阻尼油会比较干净

shimmed阻尼设计在叉子的内管和阻尼杆之间还需要一个锁住避震油的油封，今天我们就先来说说它

首先是ROCKSHOX

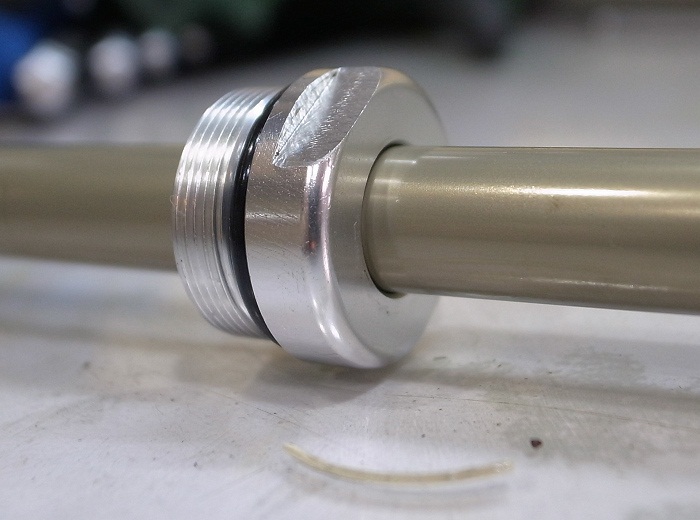

油封外观

这个O RING就是ROCKSHOX所谓的油封中唯一起密封作用的部件

这里面有个槽，槽里面装个O RING，这就是油封了……

在这里全靠这个橡胶O RING锁住内部的油。在工作的时候，O RING和阻尼棒之间呈点接触，阻尼杆在油封中来回运动时很可能会有偏移或晃动，这样几乎没有什么稳定性可言。而且ROCKSHOX 大多数都是这样的设计：阻尼杆一头是朝向外管，从叉脚处伸出来固定住。而另一头在内管中则没有固定。在阻尼杆运作的时候，这个O RING又要锁住油，又要起到稳固的作用。当前叉长期剧烈使用之后，O RING会不可避免地磨损，前叉就会有漏油的现象。事实上我维修的这根Lyrik前叉漏油的原因正是因为这个所谓的油封已经封不住油了。对于ROCKSHOX系列前叉这样的设计来说，如果你用的比较猛的话，漏油是迟早的事。

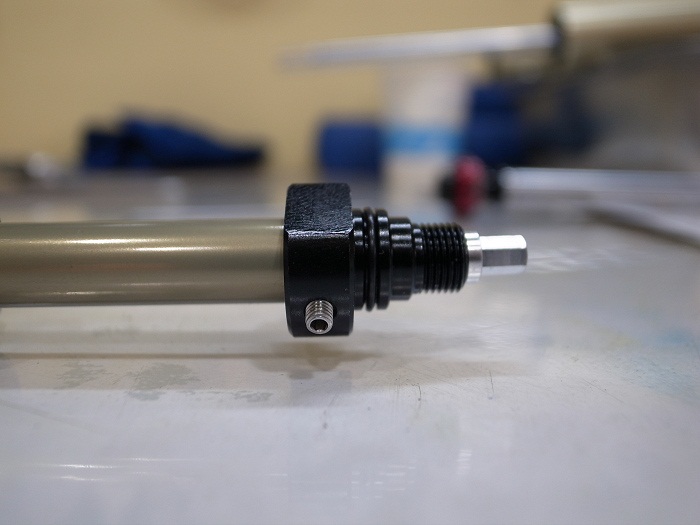

接下来是X-FUSION的阻尼杆油封

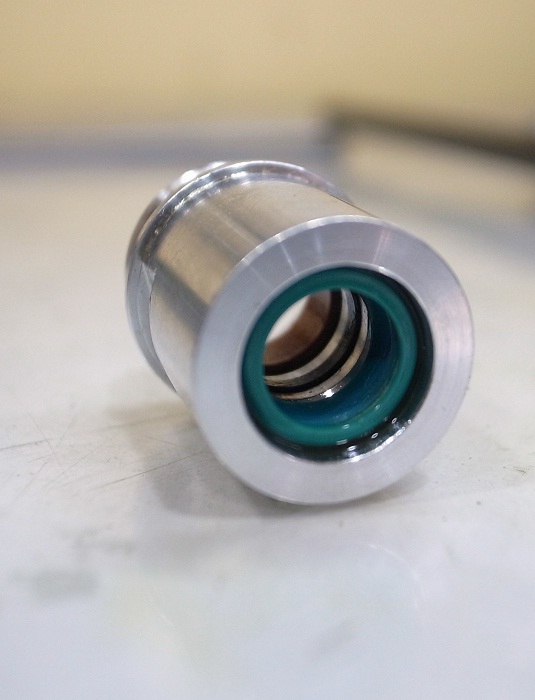

看似简单的外表下，却有着大学问。这个油封内部结构分为2层，黑色的是个衬套，起到固定阻尼杆，增强稳定性的作用。因为阻尼杆一头是朝向外管，从叉脚处伸出来固定住，另一头则没有固定。在阻尼杆运作的时候这个衬套就起到了很关键的稳定作用。绿色的是密封用的，叫BACKUP RING。

绿色的BACKUP RING表面有两条突起，较RS单独一个O RING而言，密封性更好。并且不是像衬套那样的圆柱形，而是在整体上呈一个圆锥形的倒角。而且这个圆锥的锥尖是朝着油路的，在BACKUP RING受到内部阻尼油的挤压时，只会更加贴紧阻尼杆，基本上不会有漏油的可能。

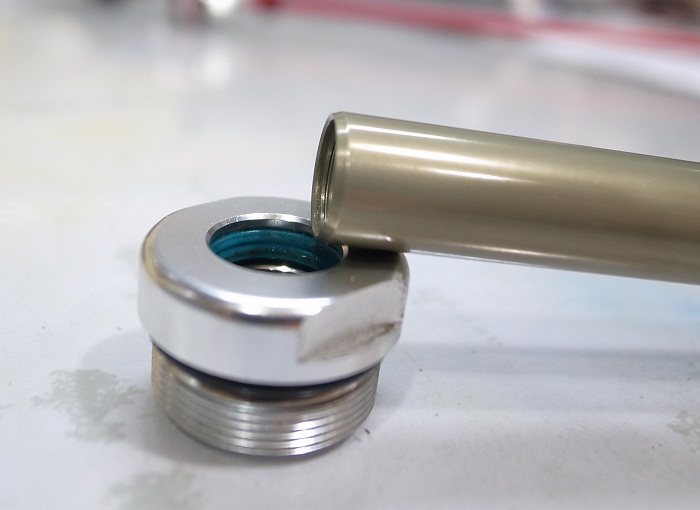

而X-FUSION在阻尼杆的一端也制作了一个倒角，在安装的时候需要顺着BACKUP RING的倒角方向安装进去。这样就不会对油封有伤害，进一步减小了漏油可能性。

最后是 FOX FIT系统

我想这是做的最皮实的油封了……FIT系统极尽夸张地使用了3层结构的油封：一层衬套用来固定阻尼杆，增强稳定性。两层密封圈严密地封住阻尼油，其中一个密封圈同样是采用有倒角的BACKUP RING，安全性极高！

但这个设计也不是没有缺点。与另外两个品牌相比较，FIT系统的滑动润畅性很差，伸缩运动非常干涩，即便涂了润滑脂也没什么改善。

综上所述，油封性能和稳定性方面，ROCKSHOX 根本没有办法跟其他两个品牌相比，差的很远。FOX FIT系统有着极其优异的密封性和稳定性，但是也造成了活动不顺畅的缺点。而X-FUSION则选取了相对平衡的设计。

———————————————————————————————————————————

接下来我们再来看阻尼系统调节部分的构造：

1） ROCKSHOX

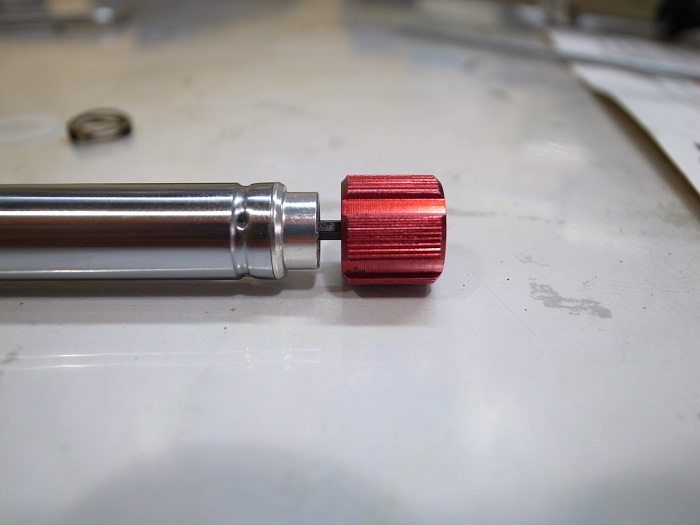

ROCKSHOX阻尼调节部分是完全密封的，出厂的时候全部被铆死，只有一个外部调节钮可供拆卸。这个设计最大的问题就是无任何修复性，一旦坏了就拜拜吧，整根阻尼杆都废掉。而且那个调节旋钮是不需要工具就可以装上去的，通常掉的可能性很大（很多朋友为了避免丢失，在调节好回弹之后干脆就把旋钮拔下来收好）。

2）X-FUSION

所有的组件均可以拆卸。回弹阻尼的调节范围很广，一共32格，相当细腻。

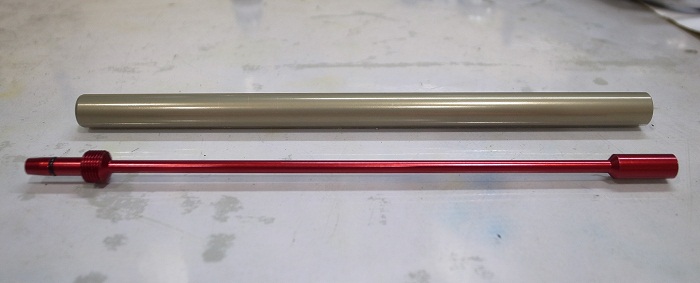

红色的这根就是阻尼调节杆。

做工非常细腻，连这根永远隐藏在前叉最内部的调节杆也做了CNC铣切和阳极处理……其实一根正常制造的铝杆也同样能用。

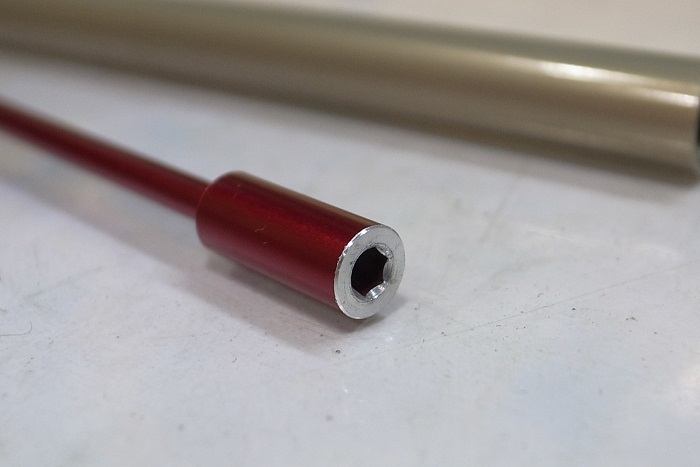

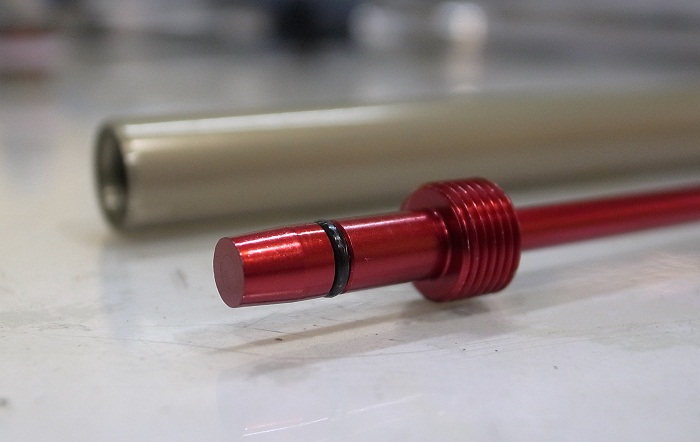

阻尼杆内部是和红色的调节杆配合的螺纹。在转动阻尼调节旋钮时，调节杆会跟着旋转并上下移动，让顶部的锥形部分得以控制阻尼孔间隙的大小。通过这样的设计来实现更细腻的阻尼调节，属于不惜成本的加工。

3） FOX TALAS 110~140 FIT

FOX的调节杆本身并没有做表面处理。阻尼调节也没有像X-FUSION那样在内部做螺纹，而是使用了一根小弹簧来配合阻尼杆顶部的内梅花杆头。这样的设计对加工精度的要求低一些，制造成本就降低了，不过也不影响性能。

由此可见，在阻尼调节方面，ROCKSHOX仍然很让人无语。FOX很本分，设计、做工都很扎实，保证了应有的性能。X-FUSION的做工最为用心，调节的效果也是最好的。

————————————————————————————————————————

最后，我们来看整个阻尼系统的核心部分。

前面我们说到了，这三款前叉都采用shimmed阻尼系统。该系统是以金属片压盖油孔来改善阻尼性能。当油的流速变快时，通过油路时会把薄片冲击开，让薄片原本覆盖住的油孔得以释放，使更多的油能流通从而降低高速阻尼。

既然是同样设计的阻尼系统，那么各自的差异就只有看做工了。下面是三者的对比：

1） ROCKSHOX

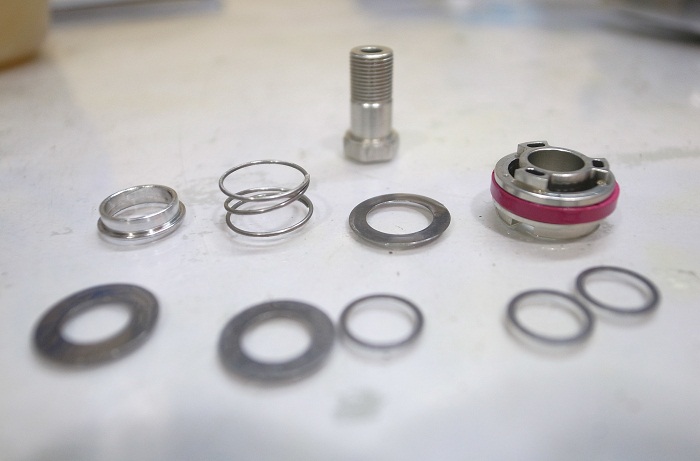

相关组件最多拆到这个程度，做工我只能说很一般。红色的油路活塞头貌似是模具浇铸出来的，这样的话，精密度就要相对差一点。

压盖油孔的薄片有一片还是用塑料做的，虽说对性能没什么影响吧，但看着就是让人不爽。

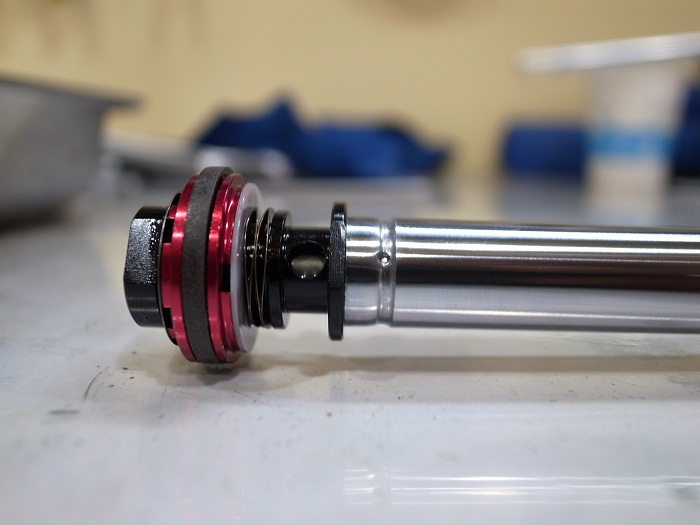

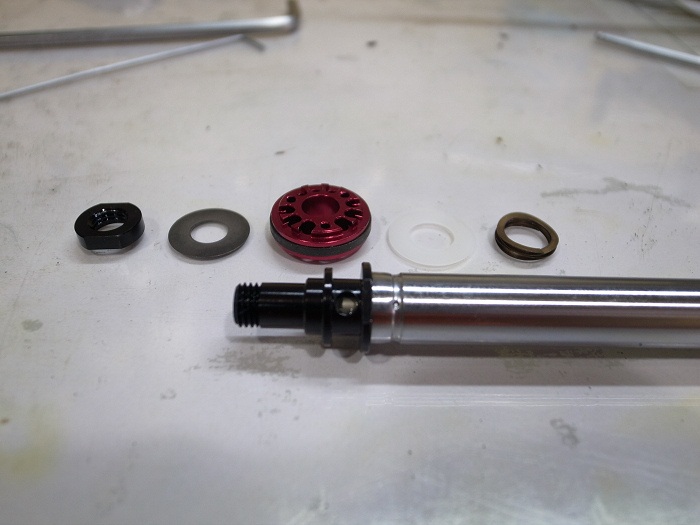

2）X-FUSION

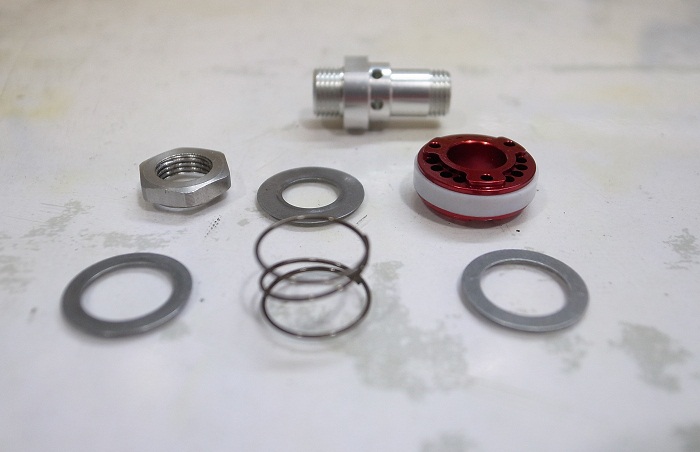

关键部件全部CNC铣切，保证足够的精密度。

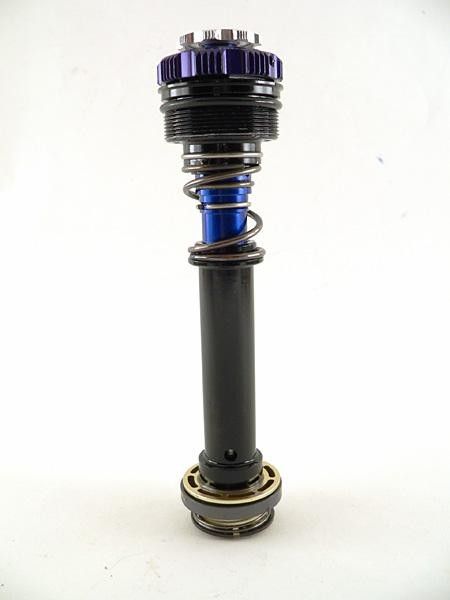

3）FOX

同样的CNC部件，同样的精密和出色。

在shimmed阻尼系统核心方面，三个品牌孰优孰劣，我就不多说了……拆解的图片放在这，大家心里都有数的。

——————————————————————————————————————————

本次拆解及评析到这里也就告一段落了。

通过这个帖子，我想大家会对目前市面上的几个品牌的前叉有更进一步的认识。说实在的，一款前叉的好坏，并不在于它的名气有多大，涂装有多骚，功能有多复杂。而是要看实实在在的做工和性能。老牌厂商FOX依旧是不变的精细和严谨的做工，X-FUSION这家新锐也在不计成本地开拓自己的市场。而非常遗憾的是，ROCKSHOX可能太注重成本的控制了，对此我真的不愿评价什么。

希望此贴能给大家在器材的使用维护方面带来参考！同时感谢各位的观看！
