装备乱弹琴--长线利器 DIY太阳能充电器

在户外手机、GPS、音箱没有电的情况，就像蹲茅坑拉完了发现没带手纸一样让人难受。不管你有没有试过，反正我是碰到过。我说的是前后两种情况~~~~

这次DIY的是太阳能充电器。

柔性非晶硅太阳能板是户外太阳能电池的首选。耐摔、耐冲击、柔韧性好，体积小巧。这款板子几年前就看上了，一直没功夫折腾。

坛子里也有不少高手DIY了同样的充电器，可以作为借鉴，而万能的TB上也有大量的成品购买，然而我所希望的太阳能充电器是：

1、柔性板
2、可折叠
3、可快速切换输出电压，实现对3.7V、8.4V等户外常用电池进行充电（手机、GPS、对讲机、单反相机电池等）

本次DIY所使用的材料：
1、太阳能柔性板6块
2、六脚拨动开关、3脚拨动开关、USB母头、肖特基二极管、万能板、USB8芯排线各1件
3、牙刷盒1个
4、烙铁、剪刀、美工刀、焊锡丝、热熔胶条（莫有胶枪，真痛苦）
5、魔术扣、弹性织带各一小段

三棱魔镜 · 2011-12-26 15:30

基于网上有基础板的DIY教程，这段就省略了。在卖家处购买了6块2V 400MA的基础板，并定制成两组6V 400ma的连接整合在一块背板上，背板是类似于乒乓球材质的软塑料，可以折叠。

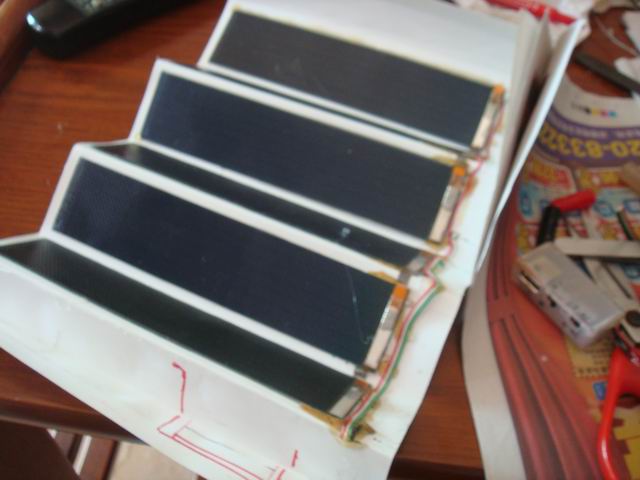

接下来就是设计电路并将电路整合到背板上，这是已经焊接和粘贴了排线的板子，排线使用的是电脑的前置USB连接排线。

在粘贴排线的时候需要注意在折叠处预留拉伸余量，避免不小心拉断了排线，以后会考虑用其他的方式来替代排线。

然后开始制作电路板，根据找到的牙膏盒子尺寸，排列六脚开关、三脚开关、USB母座的距离，然后焊接在万能板上。六脚开关的作用是切换两组电池（3块串联成一组）的串、并方式，实现6V、12V开路电压输出切换。三脚开关的作用是切换肖特基二极管的连接与否，按照卖家的建议，对手机直接充电时就不要用二极管，对电池充电时拨动开关，接上二极管，防止返流。电路板的制作花了俺将近4个小时，没工具啊，难啊~~~~

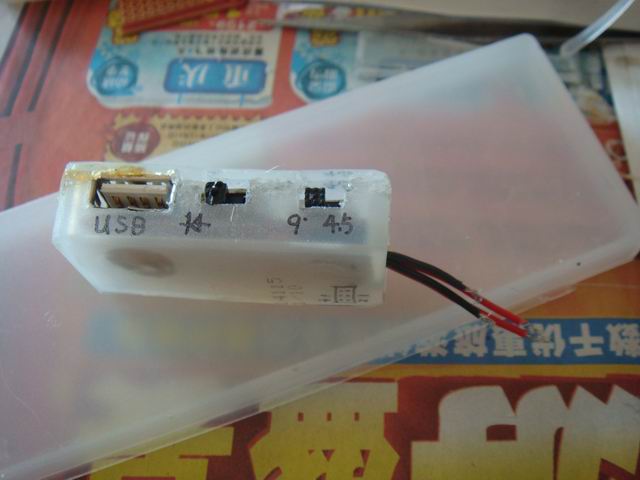

下图的乳白色半透明盒子就是牙刷盒，刚好可以容纳USB母头和2个开关的宽度，苦于找不到合适的盒子，就用这个大盒子裁切、挖孔，然后使用烙铁融边折叠成一个盒子，额滴个神啊，花了俺3个小时的时间

下图是已经完工的电器盒

三棱魔镜 · 2011-12-26 15:34

第二步，就是将电器盒固定在背板上。由于手头上没有合适的胶粘材料，本次使用了热熔胶条来进行固定，为了保证牢固，又将背板多余的材料折叠起来包裹在电器盒上，这样一来就浑然一体稳固啦~~~（可怜俺莫有热熔胶枪，用烙铁一遍融化胶条一边粘贴）

在背板上划线

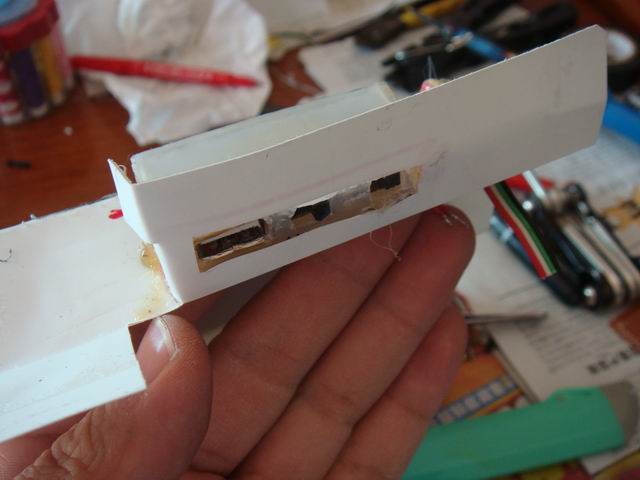

开始粘贴、折弯

粘贴好一部分了

这是电器盒安装上去的成品图

最后，在背板上缝制魔术贴、弹性织带

三棱魔镜 · 2011-12-26 15:35

在太阳下测试

经测试，电路符合要求，可以快速切换，可以对手机、GPS进行充电。

由于时间有限，还有一些细节未处理，后期考虑继续改进：

1、增加多功能USB输出线和万能电池底座
2、重新整理排线，使之更美观
3、尝试使用更软的背板，消除现在这种背板折叠后没法拉平整导致受光面积减少的影响。

下次外出带上测试后再上图

晚上发个我的
材料：
1.5v，600ma柔性太阳能板子，3块，参数是lz的2倍，面积也是楼主的2倍
封装的时候，已经将肖特基二极管并联进去了，其实3块，用不用肖特基都无所谓
烙铁，特软硅胶线，串联起来
坏的节能灯电路板上拆下来的4个铜接头，圆筒状的，用钳子把其中2个处理小一点，就可以插进另外2个了，接触电阻应该可以接受

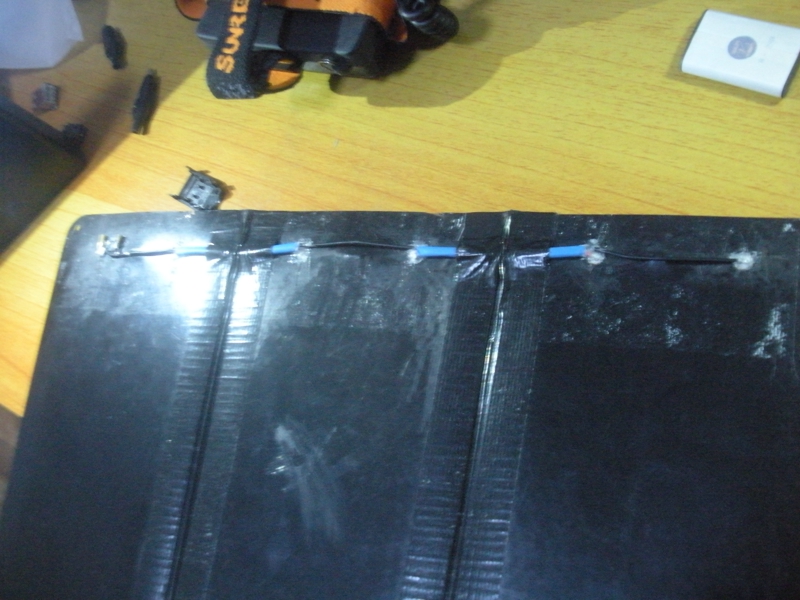

我的太阳能板子边缘比较大，先转几个孔，用线连一下，然后涂点胶水，然后把连线连起来
用3M胶布粘贴，可以完全折叠和展开，强度可以，防水，防高温
铜接头签名，串联一个mos管，防反流，在板子没有光照的时候，电池的电不会倒流进太阳能板子
板子部分制作完毕

连接线，用2个小的铜接头，接到一根1M左右长度的线上，另一头，用一个usb母口
然后制作若干转接头，可以对手机直充，空载电压6.1v，负载电压4.5v
没考虑过7.4v锂电的处理，因为我没有7.4v电池相机
还需要做一个万能夹，直接对电池充电
等等……
晚上上个图
