自己动手，丰衣足食！为SONY 717增加后备电池组

尼古丁 · 2004-04-23 08:05

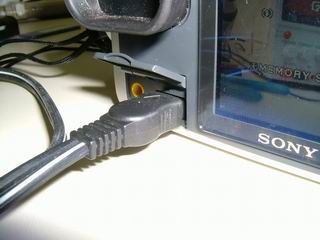

本人相机是SONY的F717，我准备从充电插座这里入手。

尼古丁 · 2004-04-23 08:06

充电器的输出是DC8.4V 1.5A，因此，只要从这里输入小于8.4V的电压，都是安全的。

尼古丁 · 2004-04-23 08:06

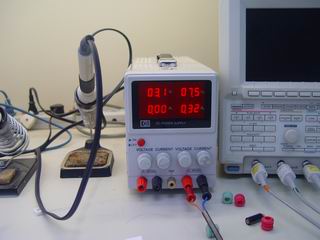

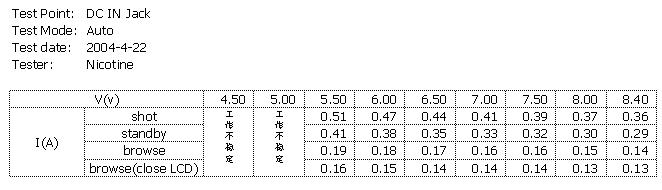

下面是我从F717充电插座测得的相机使用电流数据。（数据是从POWER SUPPLY上直接读出，精度不高）

尼古丁 · 2004-04-23 08:11

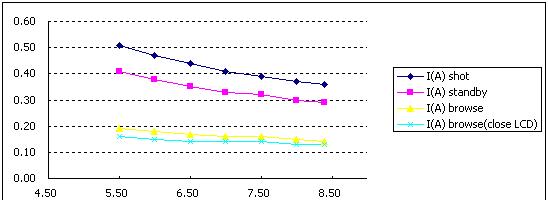

下面是电流数据的图表。
横坐标是电压，纵坐标是电流。
曲线从上到下依次是：拍照电流，待机电流，浏览照片电流，关掉LCD浏览照片时电流。

尼古丁 · 2004-04-23 08:15

从上图可以看出，如果使外部电源为7.5V，拍照时的电流大约为0.4A。
（实际上变焦操作时，电流会大0.1A左右，暂时不考虑。）

这个图就是我选择电池的理论根据。

尼古丁 · 2004-04-23 08:15

因此，我选择使用5节5号电池串联，两组并联，即5S2P的方式。

电压：
5*1.5=7.5（V）

容量：（假设选择1800mAH的镍氢充电电池）
1800*2=3600（mAH）

使用时间（以0.4A粗略估计）：
3.6/0.4=9（H）

就是说：如果使用10节1800mAH的充电电池，粗略估计使用时间为9个小时。但实际使用情况是频繁开机关机，变焦操作，闪光，所以使用时间要打折扣。

尼古丁 · 2004-04-23 08:16

下面开始动手：
先要找一根合适的带插头的电源线，可以从坏的充电器上拆出来使用。

尼古丁 · 2004-04-23 08:16

然后到华强电子市场买两个能装5个5号（AA）电池的电池盒（￥2一个，没讲价）。

尼古丁 · 2004-04-23 08:17

把两个电池盒的输出线并联，再直接接到电源线上就行了，注意不要短路，极性正确。

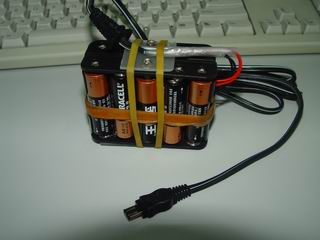

这是接好线后的样子，怎么看怎么像一个定时炸弹！估计要这样上飞机的话，安检GG肯定会”特别关照”的。

尼古丁 · 2004-04-23 08:19

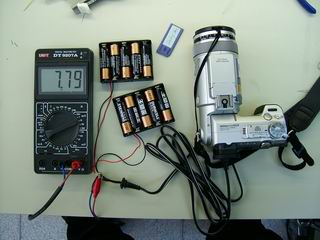

准备测试（空载，相机未开）

尼古丁 · 2004-04-23 08:21

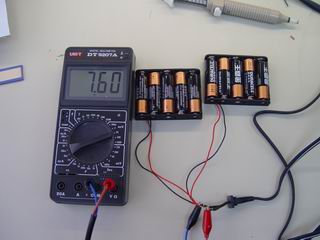

测试中（使用外接电池拍照第1张）
相机内部电池取出。

尼古丁 · 2004-04-23 08:21

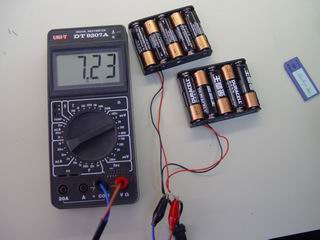

测试中（使用外接电池拍照第130张）
拍满了两张128M的Memory Stick后，电压只下降了0.37V，还不错。
使用自动拍摄模式，未使用闪光灯，中间有格式化操作。

尼古丁 · 2004-04-23 08:22

由于时间关系，没有太多测试。周末会再继续测试，不过初步结果已经令我比较满意。

尼古丁 · 2004-04-23 08:22

这个电池组的缺点就是拍摄是要连着一根电源线，一般在深圳周边拉磨就没有必要搞这么复杂的东东了。
主要是在外面几天没有电的情况下，可以准备一些5号碱性电池或充电电池，用这个东东以做应急之用。

尼古丁 · 2004-04-23 08:22

有种说法说镍铬电池的放电内阻太低，用在数码相机上容易烧坏电路。
由于我这种接法是接在外部充电插座，内部会有一个DC-DC直流变换电路，不同于直接接在电池位，所以本人认为也可以使用镍铬充电电池。

尼古丁 · 2004-04-23 08:23

以上数据是针对本人的F717的测试结果，不同品牌的机器都不太相同。各位驴友如果没有必要，请不要轻易模仿，全当看着消遣。

尼古丁 · 2004-04-24 03:53

图片全部补上。
