OruxMaps应用Garmin地图制作及美化方案 by epic

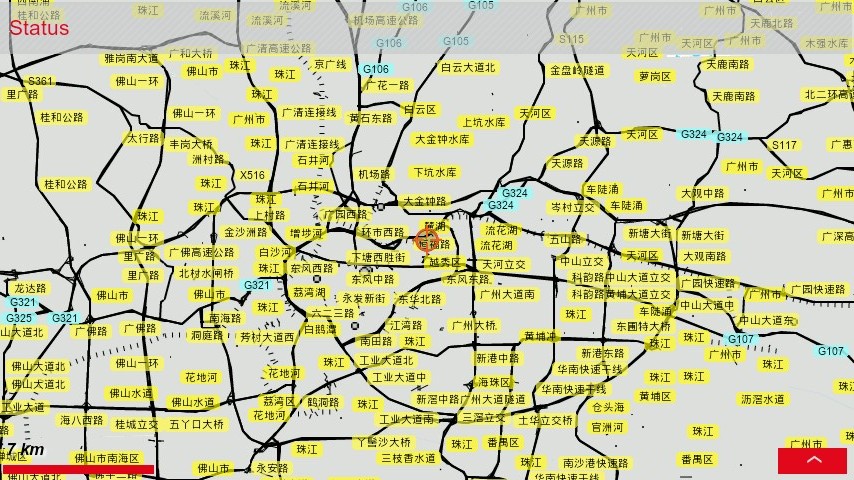

新版的OruxMaps已经支持Garmin的矢量地图，这无疑是个好消息。实际测试了一下，发现有两个问题，一个是汉字地名显示为“???”一样的乱码，另外无论什么级别的道路的线条都是一样的细线，看起来单调且呆板。虽然可以无级缩放，但看起来也不大舒服。 　　不知道哪位tx能解决乱码的问题。

已归档

207 评论

共 207 条评论

帖子已归档

roylong • 2012-08-29 12:57

只能等OruxMaps更新咯

北碚毛驴 • 2012-09-23 14:11

楼主oruxmaps是什么版本？

yyshkm • 2012-10-08 12:33

最新版本如此

a360602 • 2012-11-09 05:25

我也遇到同样的问题有没有兄弟知道怎么弄哦

peter-mtbhk • 2012-11-17 10:49

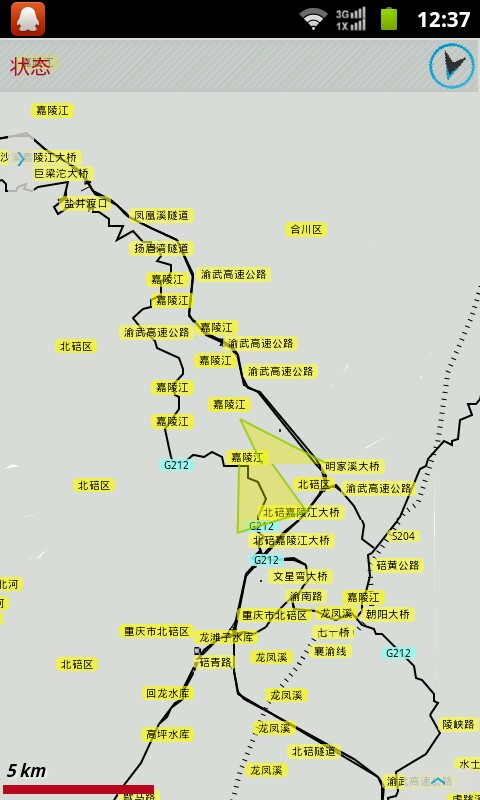

今天把 Oruxmaps 升級, 可以顯示 img 地圖, 中英文地圖的情況與上面的圖片相同.

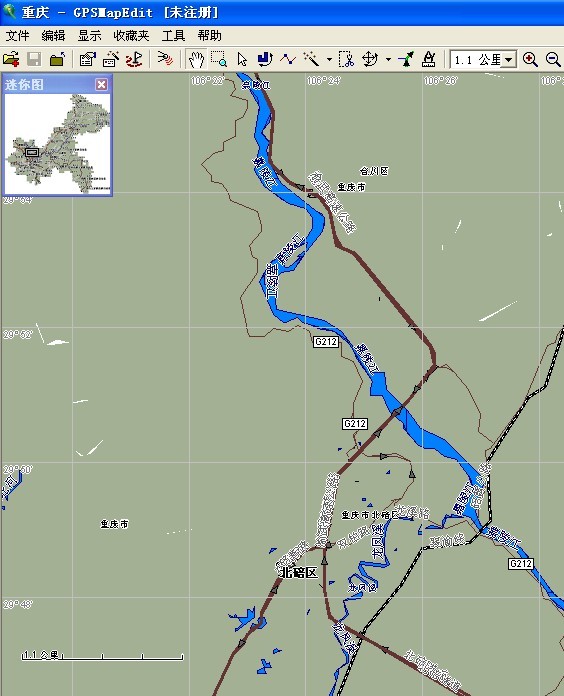

嘗試用 Mapedit 自己動手把騎車的軌跡轉變成道路, 加上英文和數字的 label, 單字折, 它顯示了...
部份 poi 如建築物, 是不顯示 label 的.
估計不是亂碼, 以是不支持雙字節 (double bit) 漢字.

pirch • 2013-01-18 06:37

对oruxmaps来说，高明地图并不太好，用谷歌地图不错

东北老哥 OP pirch • 2013-01-19 05:51

谷歌地图要在线连网才好用；自制img地图可以离线使用。

风雨兼程. • 2013-01-18 07:39

目前只能打开高明等高线图

工兵pro • 2013-01-19 03:24

应该是编码问题
我记得garmin地图里面的汉字是GB码, android必须用unicode, 大概需要先把img解成MP,然后再转码,再压回img,类似纠偏的流程,谁熟练的可以搞一下.

东北老哥 OP • 2013-01-19 05:52

Oruxmaps出了5.0，界面改变很多，正在适应中。

epic • 2013-01-19 15:59

Garmin img 格式是用 codepage 来储存不同语言的文字.
Oruxmaps 5.0 用 jgarminimg library 打开 img 文件.
jgarminimg 不支持双字节 codepage 或 UTF8.

Oruxmaps 支持 Mapsforge 的矢量地图.
Mapsforge 是基于 OpenStreetMap (OSM) 的一个 rendering library.

http://code.google.com/p/mapsforge/

大家可以试试下面的 HongKong Macau .map+.xml.
用 Oruxmaps 5.0 打开.

http://www.openandromaps.org/en/downloads/asia-middle-east

Oruxmaps 5.0, 徐了十分不好看的红色主调及新icon外, 有很多新功能:

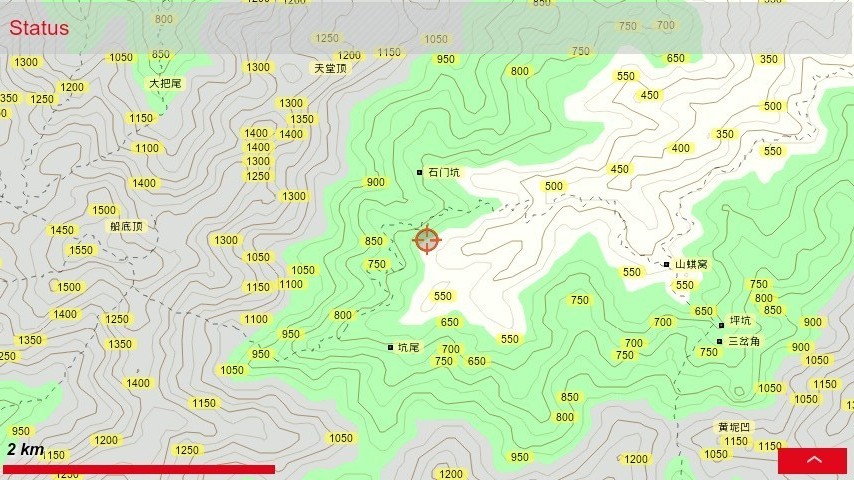

- Garmin img 支持: 虽然不能显示地标, 但打开GM+cgpsmapper生成的等高线图效果不错.
- 三维地图: 将SRTM的hgt放在oruxmaps/dem内，按3D icon就可以.

利用ASTER+GM输出30m间距的hgt + 14层卫星地图效果比GE更好.
- KML图层 (overlay): 不同于kml轨迹输入, 你可以选择显示kml内不同部分.

e.g. 一般kml轨迹会有轨迹(trackl)+地标(poi, waypoint), 输入轨迹时两者都会显示.

但作为KML图层, 你可以选显示 track/poi/track+poi.
- Lateral daskboard (settings->UI -> Misc UI): 在横放手机时会同时显示地图及雷达/轨迹/Trip computer (用于骑行或自驾).

东北老哥 OP epic • 2013-01-22 23:31

谢谢分享。
按照这种方法导出 .hgt 文件，复制到dem目录下，打开OruxMaps在线地图Google Earth，可以看到3D地形图，但不够明显，只是大概的地势。
貌似不能使用离线地图显示3D地形的？

摔了一跤 epic • 2013-07-12 00:31

已经将同名中文件中关于contour lines optimized 那个width值更改过了，我是Ｌ36Ｈ手机，分辨率高，将其中的所有值改成原来的3倍，感觉不错，不过觉得2.5会更好．
另这个地图的等高线没自己用ＧＭ取5米样的20米间隔等高线好．它有点类似火星等高线，较粗糙．
要是知道ＩＭＧ文件怎么定义等高线就好了，那个自己可做细点，ＰＯＩ也多，但比较杂，没有在garmin中清爽，有些不该显示的也显示，有的还多重显示．
上不了图片

type-garmin-en.dat文件中
0x20 Minor land contour (1/10)
0x21 Interm. land contour (1/2)
0x22 Major land contour (1/1)
0x23 Minor depth contour (1/10)
0x24 Interm. depth contour (1/2)
0x25 Major depth contour (1/1)
是否控制等高线的？还只是定义该线用什么线形？而线属性放在线的文件中？那会是哪个文件呢？
