完美主义者的DIY潜水外闪、光纤引闪系统、灯臂支架、增倍镜接口

完美主义者的DIY：潜水外闪、光纤引闪系统、灯臂支架、增倍镜接口。

首先在这里感谢磨坊的几位前者，正是因为他们无私的分享了自己DIY的经验，和实际使用效果。比如其中 菜园子同学的这个帖子
http://www.doyouhike.net/forum/deepblue/digest/432431,0,0,1.html

从中使我从中受到启发，加上自己的想法DIY出较为完美的作品。
我精简了他设计中的那个笨重的大力夹部分，加上新型的握把底座，整套系统的体积大为缩减。 更为美观。所选用所有材料为铝合金以和塑料，免去锈蚀的烦恼。

他之前的设计，可能最大问题是引闪方式，开放式的光敏引闪有两个问题。1 被别人的闪灯误引闪。 2 可能在某些角度形成死角（比如灯和相机在一个平面上，而被摄景物较远，不能形成反射，导致引闪失败。 ） 我使用了DIY光纤线的方式，很好的解决了这个问题。

为什么要DIY，不仅仅DIY省钱，也应为DIY更有乐趣。现在的潜水摄影器材市场，真是暴利，随便一个相机固定螺丝都敢卖120， 什么灯臂啊1500 起。一条光纤线都可以卖200多，闪灯就别说3000是入门。 对于我们这种一年出去2、3次使用频率不高的人来说，真心有点奢侈。和浪费。

至于可靠性，我想之前那个帖子里这么多人都试验了，可以说15M以内完全可靠，神牛那个灯可能之前的产品质量不稳定，但是现在随着工艺的提高有所提高，但是就算坏了，买一个也就60不到。

我这套里可能问题最大的是那个美科的GF3潜水壳，由于平时工作都是用单反，所以出门真心不想带大机器，而我只有一个GF3是平时玩的，GF3又没有原厂的壳，只能用这个先用着，反正我的目标深度也就15M，依照我之前用朋友的NEX5+美科壳的经验看来，15m漏水没有，只是按键失灵，（应为用的弹簧太软。所以我研究了下，吧GF3壳的弹簧都换了，弹簧也是淘宝上找的，顺便每个按键又加固了一下防水。）

以下是我第一版的DIY成品， 这些材料在淘宝很好找，加起来不过避免广告嫌疑，就不贴链接了。

神牛 CF-18 通用型闪灯
道芬 D5001 透明防水壳
轻便闪灯架带云台
普通光纤线
带孔强力磁铁，15 * 4 MM
透明 30 MM 热缩管

就是以上这些东西，需要有一定的动手能力，便可以组装起来。
我是一个平时喜欢摆弄DIY的人，所以家里乱七八糟的小零件和材料一堆。 平时也是一个职业摄影师，所以有很多摄影相关的配件。 这个设计里，唯一一个外面买不到的配件，就是我从很早之前一个引棚引闪器上拆下的一个配件，这个关键的配件就是使你可以固定在道芬壳挂把处，再拧上神牛 CF-18 通用型闪灯附带的固定螺丝，使得整个闪灯得到一个标准的，云台固定螺丝孔的关键。（但是如果你找不到这个的话，也可以考虑用塑钢土来代替，塑钢土就是两种经过混合后，有15分钟操作时间，这段时间内像橡皮泥一样可塑，15分钟后开始固化，固化后非常坚硬。 用这个方式也可以把带定位孔的螺丝固定在那个地方。

然后就是把神牛灯背后突出的按键用刀削平（一定要这样做），由于我的GF3有预闪，所以把神牛灯后面的引闪形式，放到第二档。这样它会忽略预闪.不然就会过早闪，而不能同步。
把带孔的15 * 4 MM 强力磁铁，扣在灯前面的光敏感应器上，这样就可以扣上防水壳了。

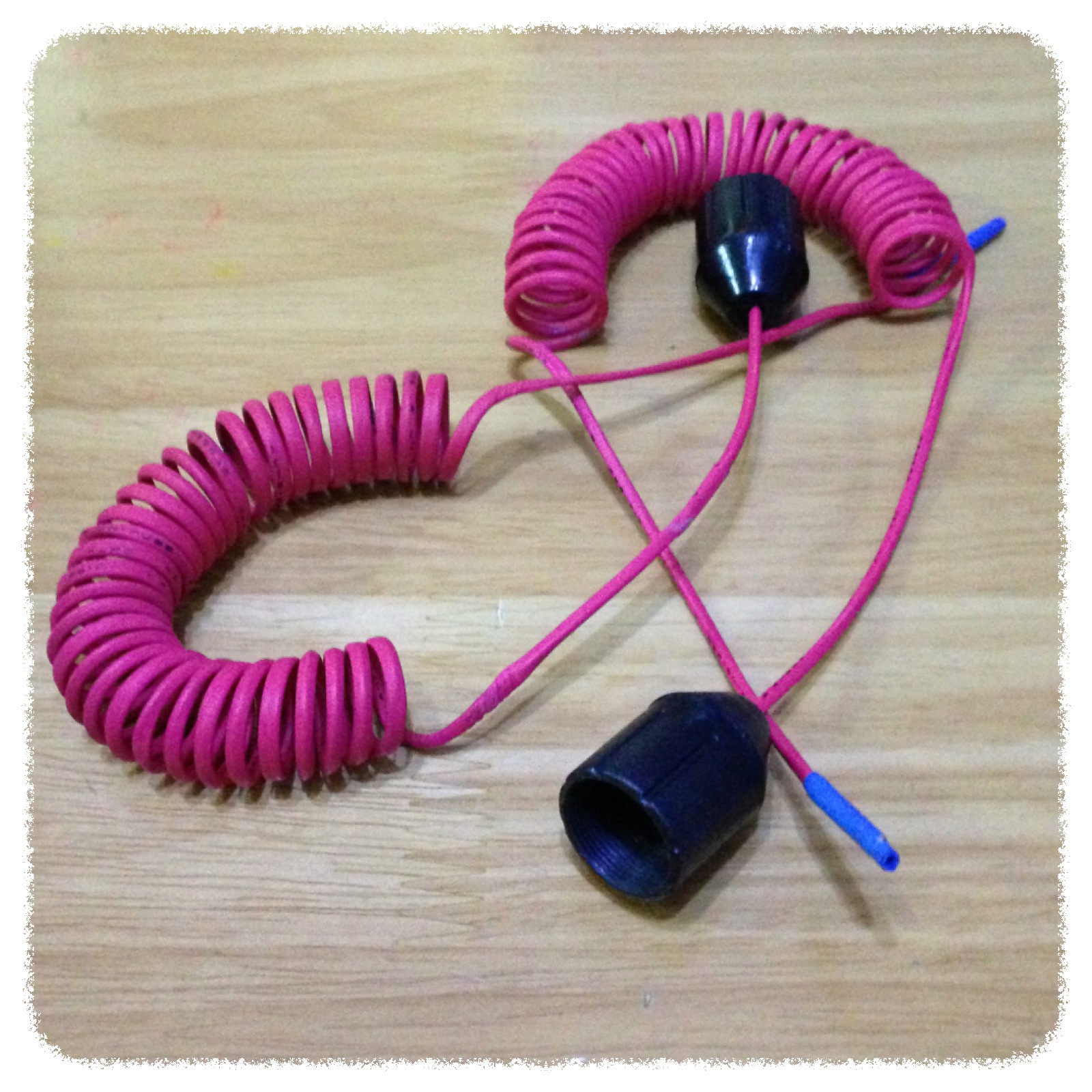

连接防水壳和外闪的光纤线，我就是买的10元钱的普通光纤线，一头插在相机前的引闪线插口（这头的光纤线要稍微用刀修一下），另一头是关键，同样也是使用15 * 4 MM 强力磁铁，这样灯内的磁铁和线上的磁铁，由于吸力可以牢牢的吸附。 （但那个时候我还没想出光纤线穿过磁铁那一头，线头和磁铁怎么固定，那时候想用塑钢的，后来想到用热缩管，可以很完美的解决)

以上是第一版的设计，经过试验，任何角度 百分之百成功率。

但是这时候还有三个问题，1 那个轻便闪灯架自带云台太过脆弱 2 灯臂还不够长，使用还不够方便。 3 我的相机潜水壳还没有，微距镜套件。

所以昨天自己跑了次上海星光照相器材，找到了可以完美解决这个问题的材料。

1 一个行车记录仪用的魔术臂（这个淘宝看到过有现成的，就是下面是可以固定在相机标准螺丝上的那种，要价格260.太黑了。我这个才25。

2. 62-72口径的转接环。 10 元
3.72口径的+4倍近摄镜 77元
4. 62口径的插片式滤镜套件 40元
一个较为稳固的小云台 （全铝） 30元

回来就先把小云台换了，这下牢靠多了。然后那个行车记录仪用的魔术臂是可以一节节拆下来的。你想用多少节就用几节，我只用了5节。在最后一节里用5.5MM的钻头打个空。这样就可以直接拧云台上了， 这个行车记录仪用的魔术臂还有个优点就是自己带插板式快装板，小快装板拧在闪灯下，就可以快速装配了。

至于近摄镜的改装，我的思路是给这个美科的潜水壳加装一个螺纹口，我用的是62-72的转接环，内口为什么是62？因为我这个壳前镜片口径差不多65,而摄影镜头的口径都是公制的 52、62、67、72、77、82 ，没有65 这个尺寸。而外口为什么用72？这个是因为我的镜头都是定焦，佳能的定焦口径大都是72，这样我买的+4倍的近摄镜就不会浪费。

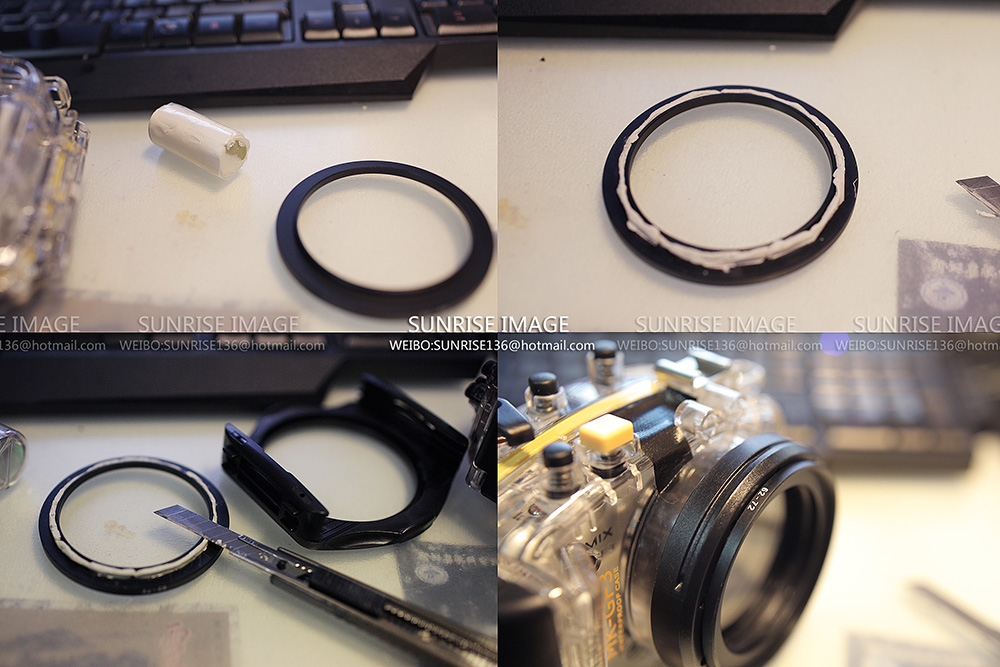

对于这个62-72的转接环不能直接用胶水粘结在相机壳前端，应为之间还有很大空隙要填补，不然胶水不会牢固。要使用前面提过过的塑钢土，先用搓好的绕内圈螺纹一圈，然后装上防水壳，压出形状，再取下，用刀修掉多余部分，（这些步骤在15分钟内完成，不然塑钢就开始硬化了。 ） 等待6小时候塑钢定型后，再上胶水，把这个环用胶水黏在潜水壳前端。

最后就可以直接上 72口径的各种滤镜了。那我为什么要买一个62口径的插片式滤镜套件呢，应为我不知道在水下拧上72口径的滤镜，之间的水会不会对对焦产生影响，所以用插片式的多留一手，我手头也正好有片多余的插片式近摄镜片。

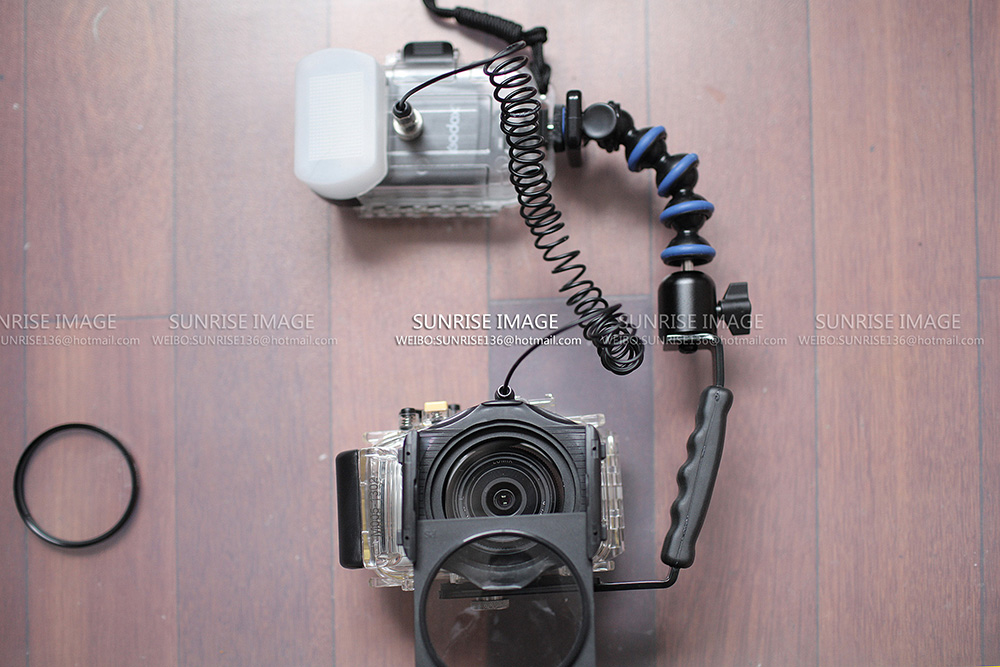

好了，直到这里我的第二版完成了，过几天就去PG实战下。

DIY就是抛砖引玉，可能还有许多可以改进的地方，希望大家集思广益。用我们的智慧丰富潜水DIY器材种类。

今天晚上正好想试下水下效果，就有个妞说要去游泳。
游泳池里拍了10分钟，保安来说不能拍了。
但是至少这个下水实验算成功了。 百分百的成功引闪。

晚上的室内泳池，照度很低。为了实验一下灯的极限。所以GF3的ISO只开到 160.  快门因为要和闪灯同步最高限制到 1/160  秒。  光圈开到 F4  。 这样的情况下，3米内的景物都可以完全照亮。

试想一下，  GF3的可用ISO可以上到 800，极限1600（画质惨点，但是也好过很多卡片机）。 14MM定焦的光圈最大可以是 F2.8  ， 安全快门就算是水下 1/50 秒总可以吧，  加上实际白天潜的自然照度大大高于这个泳池。
所以， 这个 NG 指数 18的灯， 在水下可以照亮很大一片区域。

得益于GF3 可以制定菜单，所以水下用 M 档可以很方便的控制这个灯的曝光， 基本按我的经验，先拍一张就大体知道曝光数据了。 所以用这种没有TTl的外闪，还是用M档来得实际。

哇色艺 · 2013-03-11 18:13

今天晚上正好想试下水下效果，就有个妞说要去游泳。
游泳池里拍了10分钟，保安来说不能拍了。
但是至少这个下水实验算成功了。 百分百的成功引闪。

晚上的室内泳池，照度很低。为了实验一下灯的极限。所以GF3的ISO只开到 160. 快门因为要和闪灯同步最高限制到 1/160 秒。 光圈开到 F4 。 这样的情况下，3米内的景物都可以完全照亮。

试想一下， GF3的可用ISO可以上到 800，极限1600（画质惨点，但是也好过很多卡片机）。 14MM定焦的光圈最大可以是 F2.8 ， 安全快门就算是水下 1/50 秒总可以吧， 加上实际白天潜的自然照度大大高于这个泳池。
所以， 这个 NG 指数 18的灯， 在水下可以照亮很大一片区域。

得益于GF3 可以制定菜单，所以水下用 M 档可以很方便的控制这个灯的曝光， 基本按我的经验，先拍一张就大体知道曝光数据了。 所以用这种没有TTl的外闪，还是用M档来得实际。

哇色艺 · 2013-03-12 03:01

回复下之前几位的问题

1，如果相机防水壳端没有光纤接口的解决办法：

1.做条两头像我一样的磁铁头，用热熔胶粘块带孔磁铁。

2.买个方转圆口的光纤转接头，消掉前面端，只留接口部分，用热熔胶粘在相机潜水壳闪灯前部分。

2，那个章鱼臂哪里买的？

淘宝上找“闪灯臂”只能找到一个260的，比较黑。 你可能找找“行车记录仪支架”。我这个是店里

买的。

3. 至于很多人提到了这个道芬的壳可能不牢靠。

我想我写的很清楚了。我只打算用最大15m的地方。 按照原贴里很多人的实际使用，

22m 面板凹得厉害，但是没问题。 会造成面板塌陷的原因，无非是里面的空气被水压

压缩， 以20m 来说。3个大气压。空气被压缩到原先的 1/3 。 解决的办法就是减少壳子

内空气体积，这个灯装入后，下部还是有很大空间空留的，可以用东西填实，来减少空气

体积。

再有，你们没考虑到的是之前的设计灯和壳壁之间是有空隙的，所以会塌陷。我这版里。

闪灯光敏电阻的地方我是套了个带孔磁铁的。磁铁的厚度是4MM，正好在中心位置。可以

支撑起壳子的面板。

还是想重申下，这套东西只适合，不是经常潜，深度在18m左右的人。 AOW以上，一年多次的，还是出血买成熟的大牌去吧。这个东西的定位在玩玩，就算坏了灯和壳也就110的样子，一次带出去拍完扔了都不可惜的程度。

哇色艺 · 2013-03-19 02:59

那个道芬的壳子需要加密封油
