买回来的PVC管+连接件 一共25块

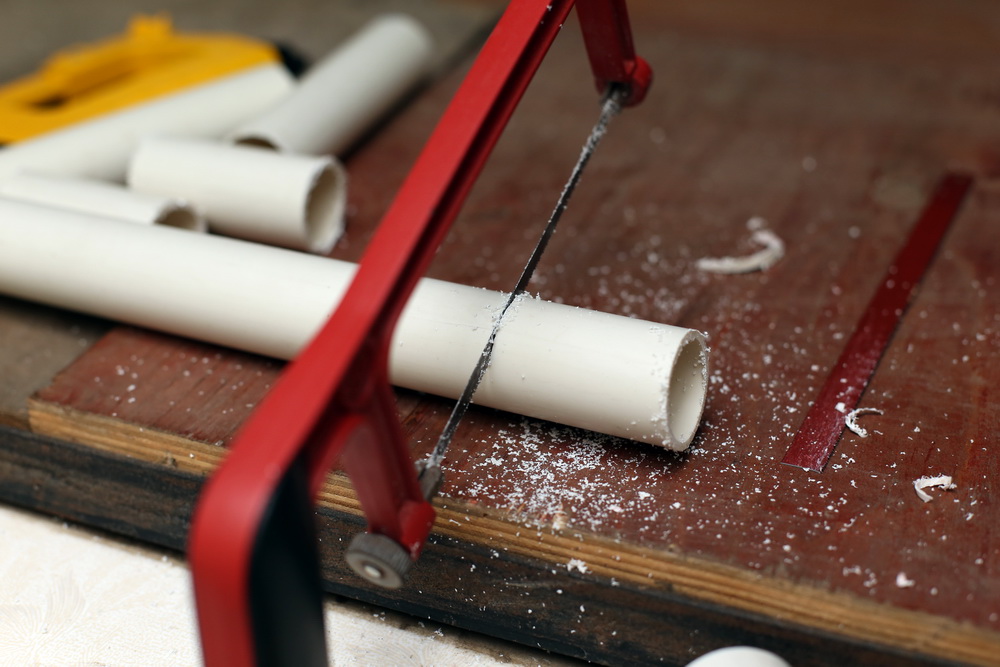

切割完毕
用刀片削掉内部毛刺
打磨

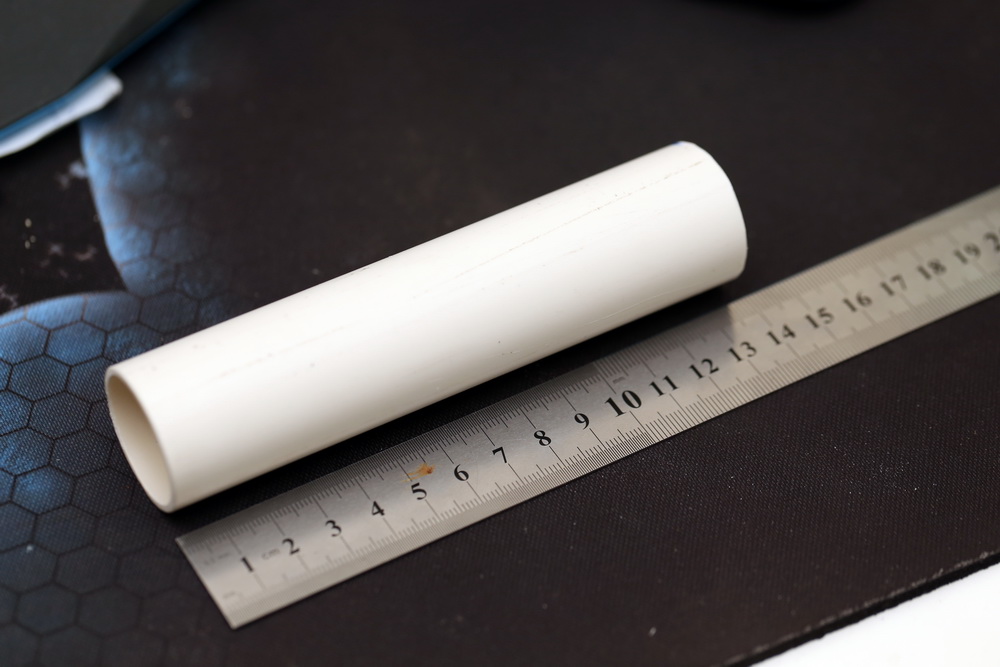

长的两节，根据各人的手大小决定
短的两节,根据装的相机设备宽度而定

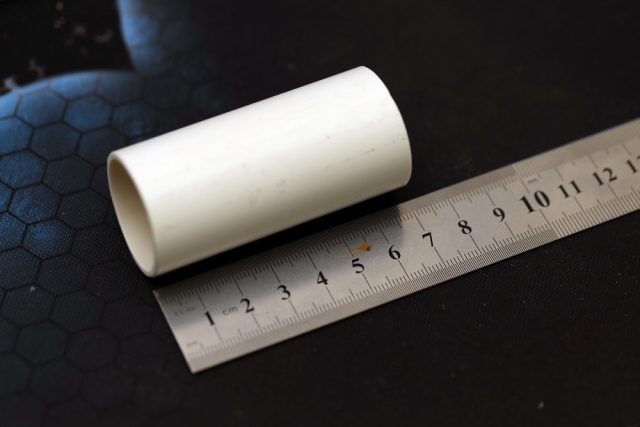

最短的一节

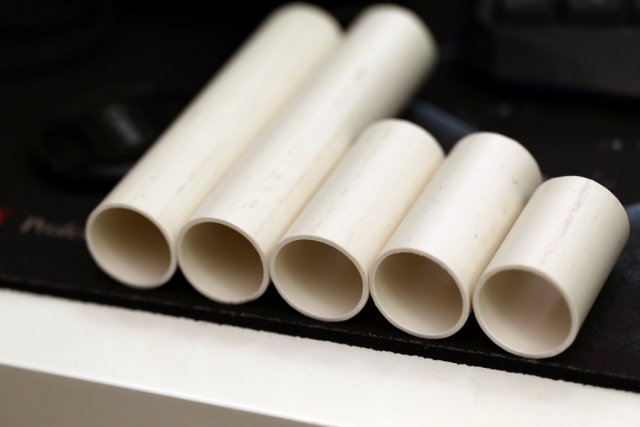

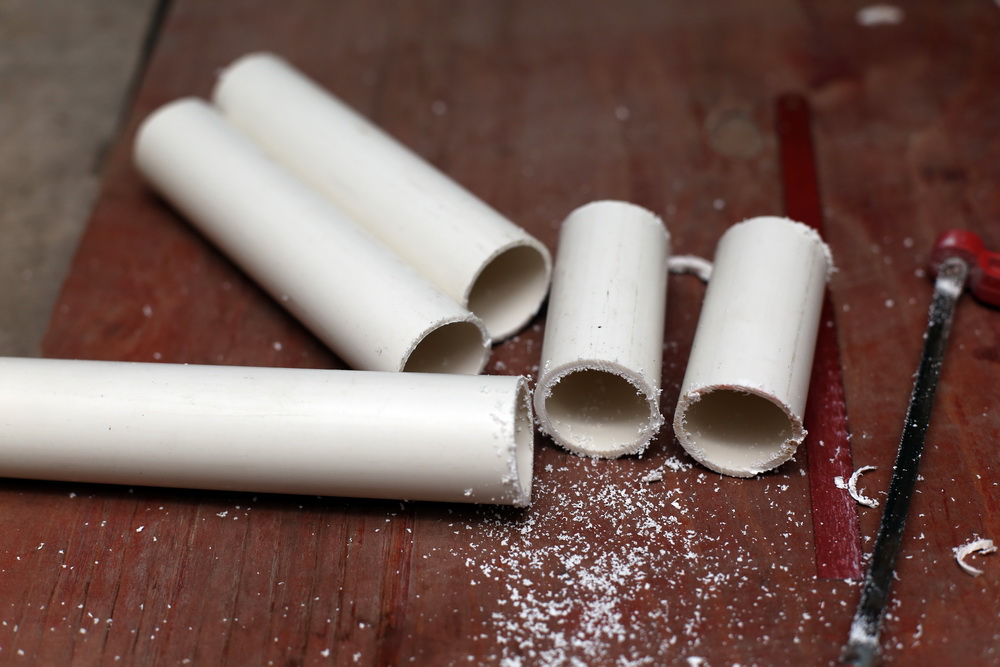

切割打磨完毕的管件

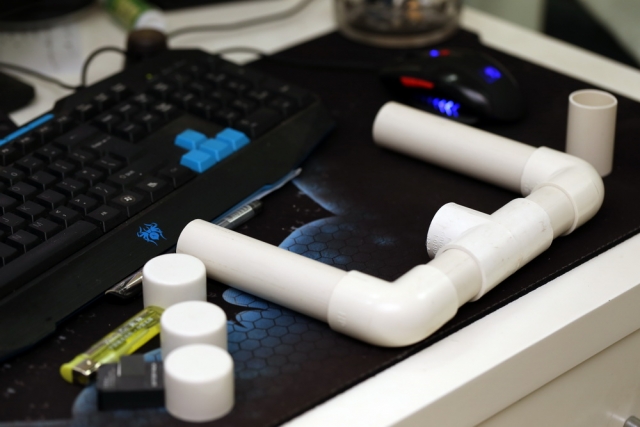

开始组装
两手柄
加底座

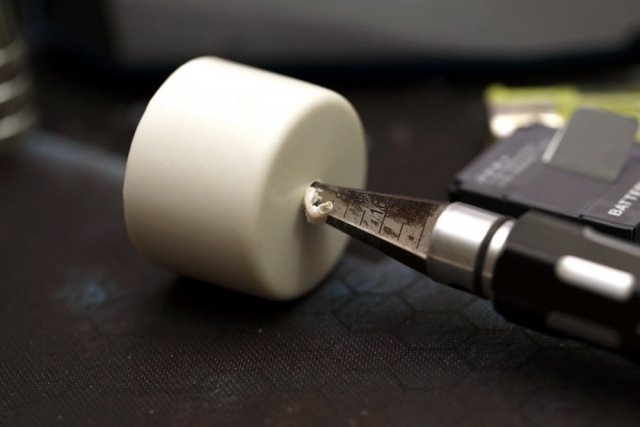

开孔
开孔完毕
这个螺丝就是标准3/4螺丝，可以淘宝搜索“相机螺丝”，很便宜的，有的只卖1.5元。

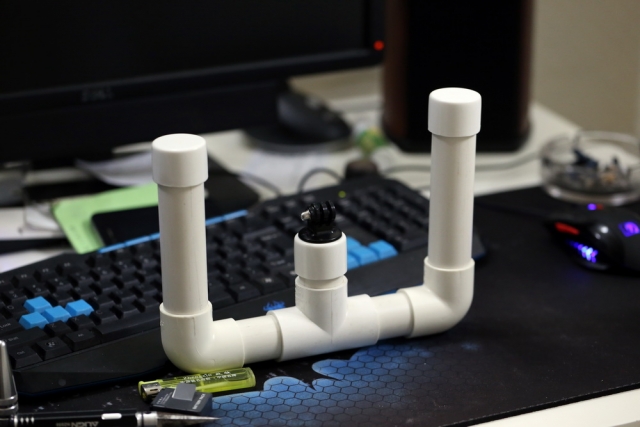

组装完成

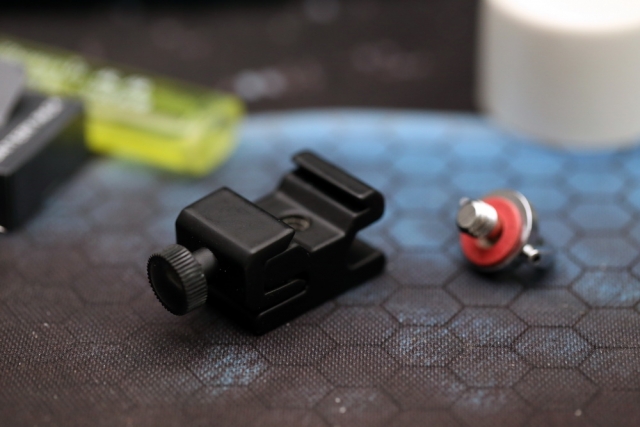

安装热靴或灯座
热靴跟底座的安装方式一样

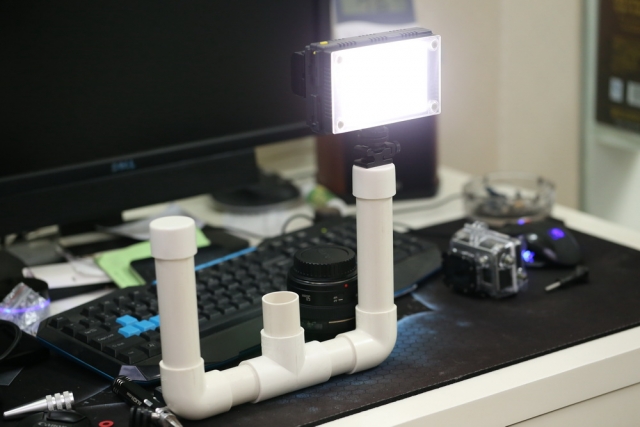

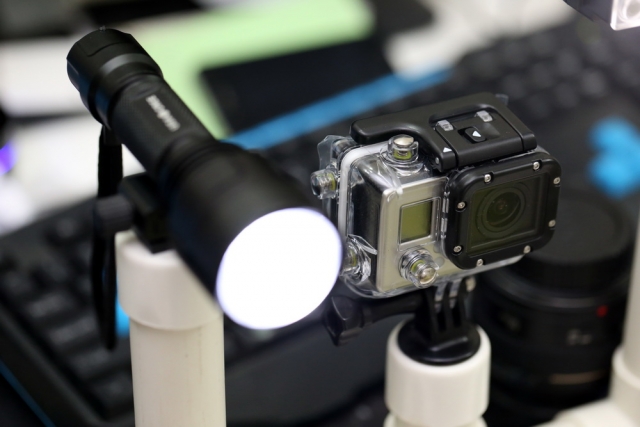

加灯，此图只做参考，这个灯不防水的。

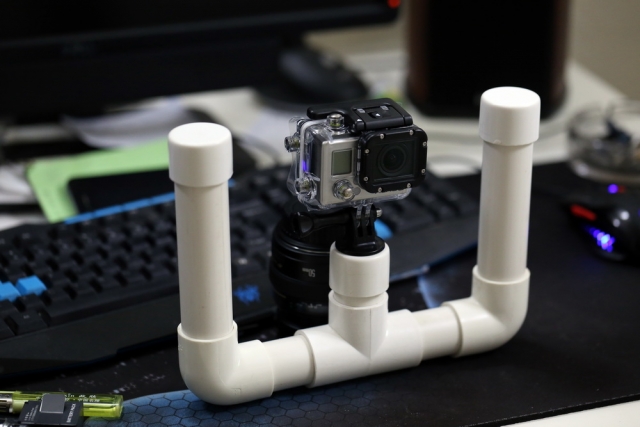

展示
完工。祝大家有这底座会在水下完成更好的作品，谢谢大家欣赏！！
djafeng
·
2013-05-06 16:08
先前买的成品做参考，准备把中间的底座再降低一点，然后做油漆，做哑光黑色。
djafeng
·
2013-05-08 10:01

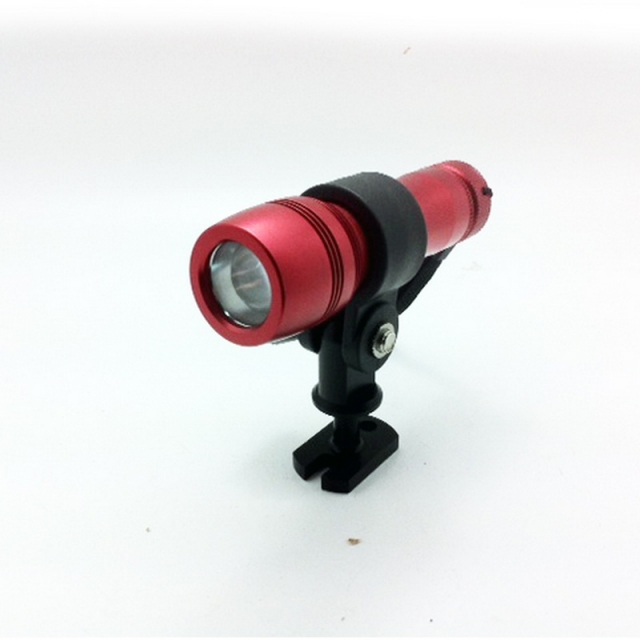

发几个可以装上去的电筒夹，供大家参考。
不用做油漆，喷点汽车的底盘装甲效果就很好
支持DIY！
好创意！
支持DIY
但你这个架有很大缺点啊，第一浮力太大，看来你要加配重才行，第二因为管中有钻孔但不大，所以进水速度慢，到水深点又会变成负浮力了，
浮浮沉沉相信楼主控制中性浮力上会有点麻烦，第三，不知楼主有没有用胶水接合，没用的话拿出水面时因内有水的重量，很容易散开，到时设备掉了可真心痛了
PVC管子里可以放满沙子，然后用胶封死，应该就负浮力了吧。。
管子里可以用泡沫填缝剂打满就不会进水，保持个稳定的浮力就好，感觉上可能正浮力好些，因为你上面还要装东西，装完可能就是负浮力啦。
要是怕胶水粘的不牢可以拧几个尼龙螺丝就不怕散架啦
好像这种塑料管可以做热熔连接的，也有标准的螺口连接件
这只是和简单教程，我半小时完成的，关键之间是有胶水连接的加固的，底部要钻一拍孔进水和出水，上面也要钻孔排气的。
好创意！DIY的能力超强啊！LS说的有道理，如果简单点就钻几个孔，进水用，那样基本就会成负浮力，不过机器小，拿着估计也不费劲。估计主要的部件衔接肯定要用胶水粘牢，否则下水真会散架。但是装热靴底座的那个堵头又不能粘，否则底座就成永久固定了。
按Like~
太粗了，花了30来元买个铝灯架就可以
求问手电和热靴是怎么固定的？...我支架上有个热靴..不知道怎么固定上...我看你这个靠的很近..请问怎么固定的？
PVC管用热熔，叫卖PVC的人帮忙一下，比用胶水粘的效果好。
嘿嘿，PVC只可用胶的。楼主为何不用PPR管材，管壁也厚实，可以用楼上说的热熔，整体结构肯定更结实！还有灰色可选哦。近期准备山寨一个，版权是楼主的。
连接好一些，否则散架了就惨了。
正在考虑DIY一个
楼主有没有下水测试？
好创意～！
用PPR更结实吧，就是现在装修走水管的，热熔连接很结实
另外PPR的连接件很丰富，装那些和相机之类的连接件就很容易
还可以分解后进箱子，用时组装一下，省地方
至于浮力，底下一个小洞，3个管子上边一个小洞就好了，一下水就灌满了
