Google Earth山野地形的识别(更新至169楼)

yfx82 · 2013-09-01 05:31

一、如何在GE中识别各种基本地形(结合等高线和实物)
(以下图片部分引自网络，在此不一一注明出处)

1.1 山顶。山的最高部位叫山顶。山顶依其形状可分为尖顶、圆顶和平顶。

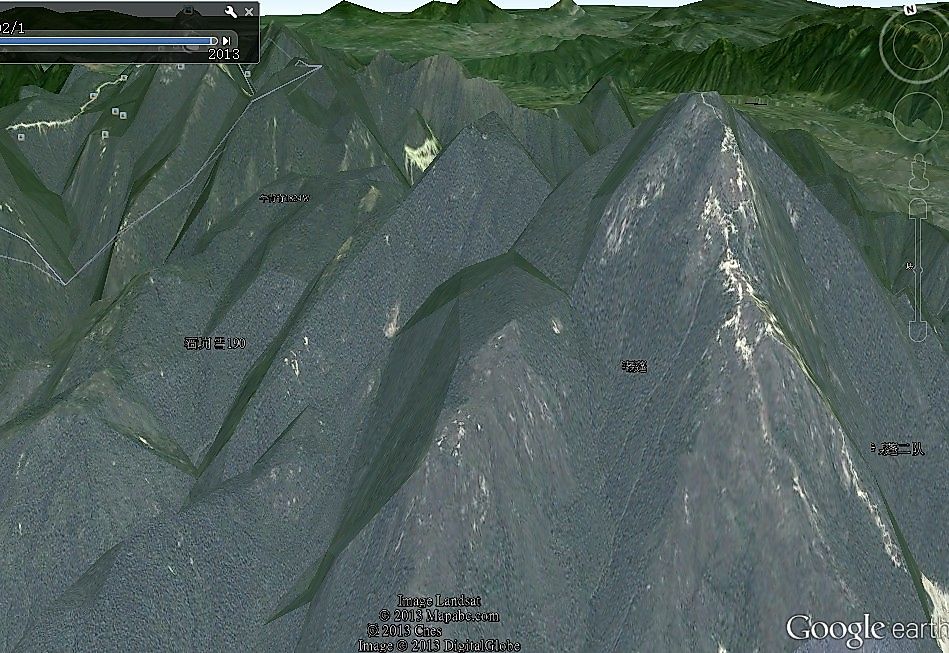

在GE中山顶的呈现

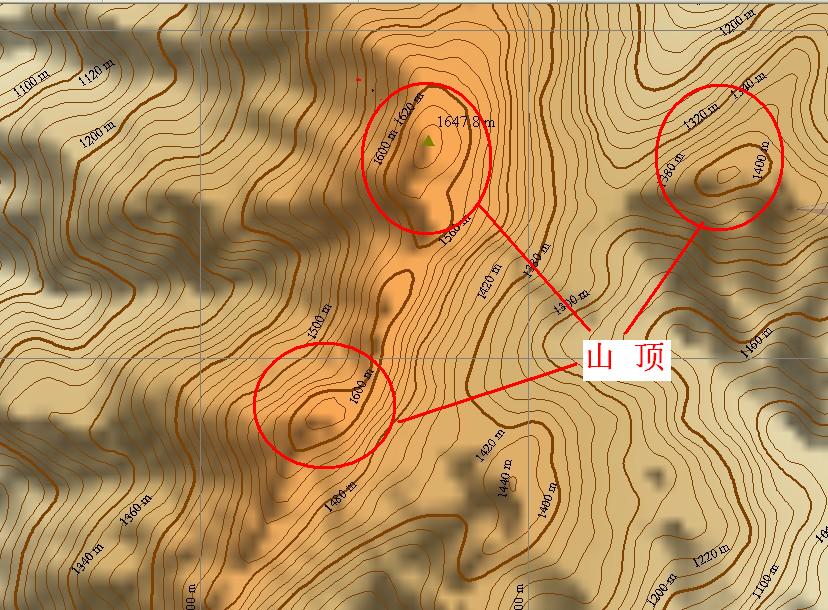

在等高线中山顶的呈现

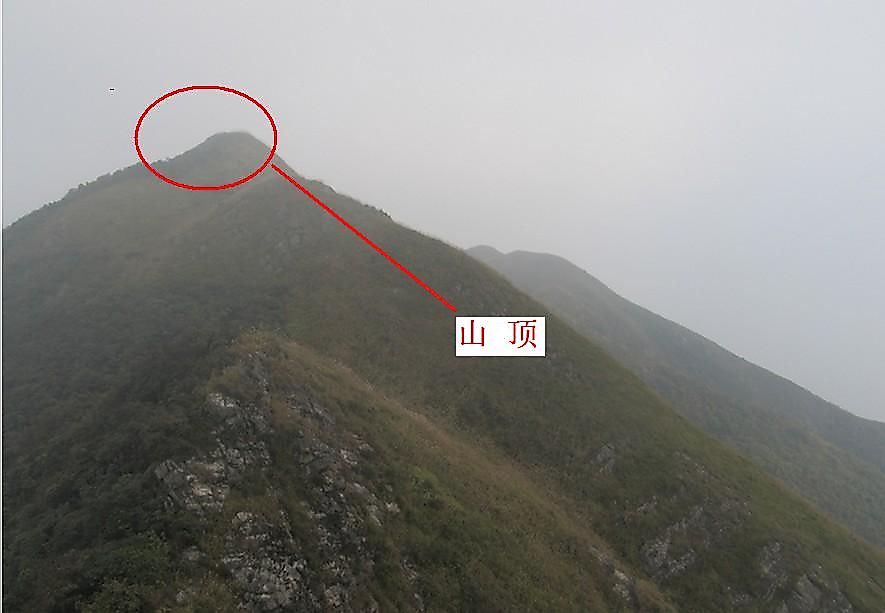

在现实山野中山顶的呈现

1.2 凹地：比周围地面低下，且经常无水的低地，叫凹地

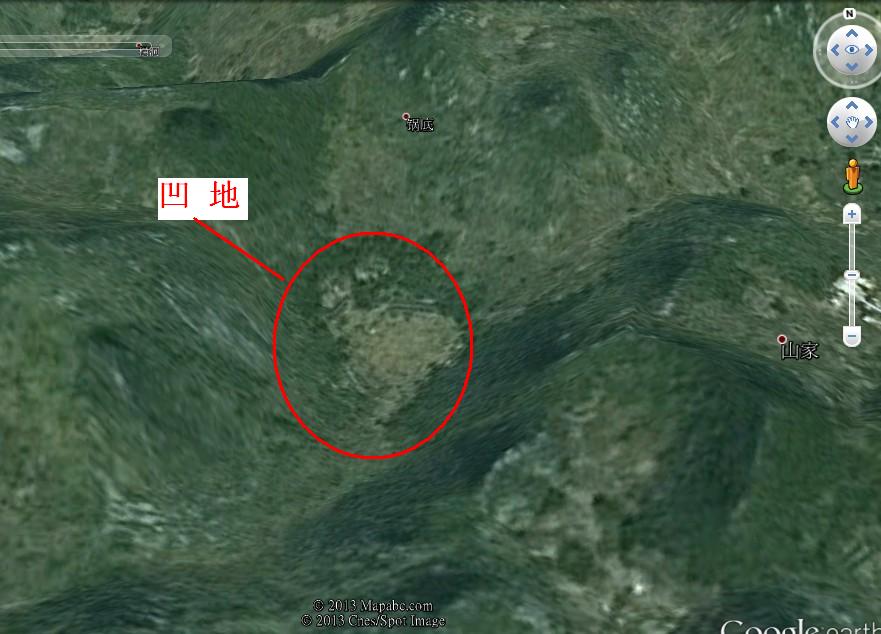

在GE中凹地的呈现

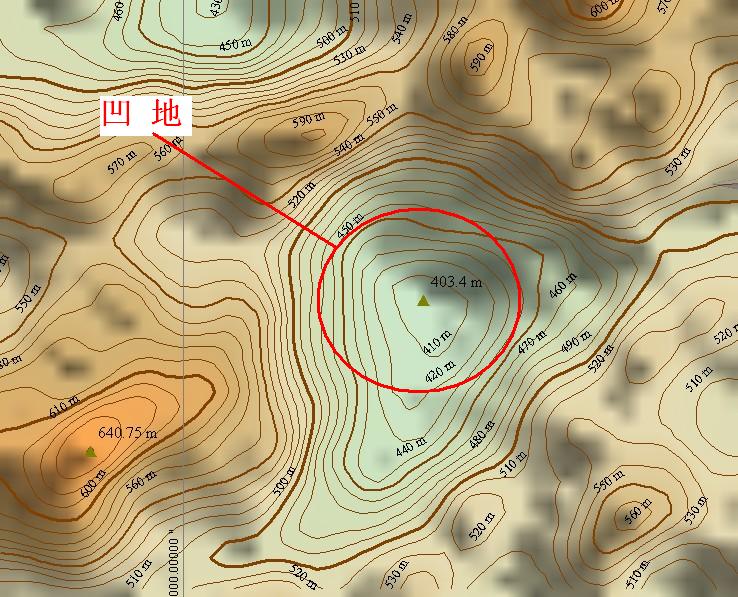

在等高线中凹地的呈现

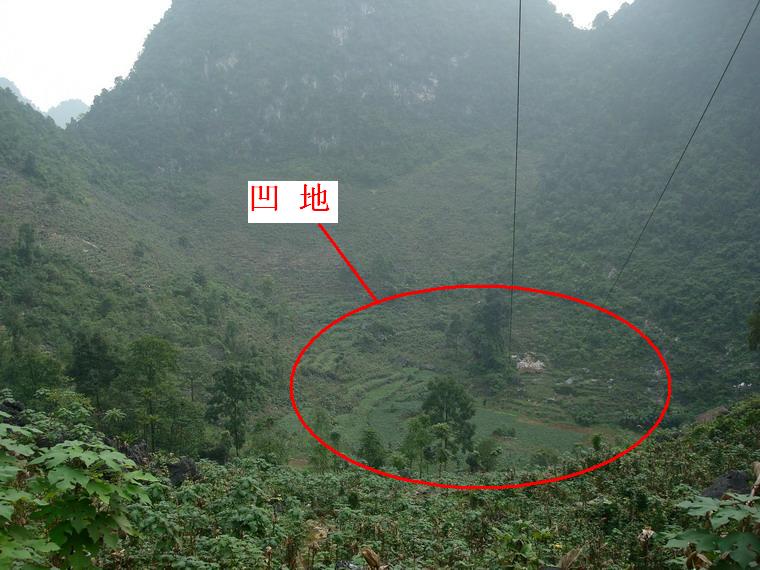

在现实山野中凹地的呈现

1.3 山坡：又称坡面、斜面，山脊的二个侧面就是坡面。按坡面的形态分为：均匀坡面积、凹形斜面、凸形斜面

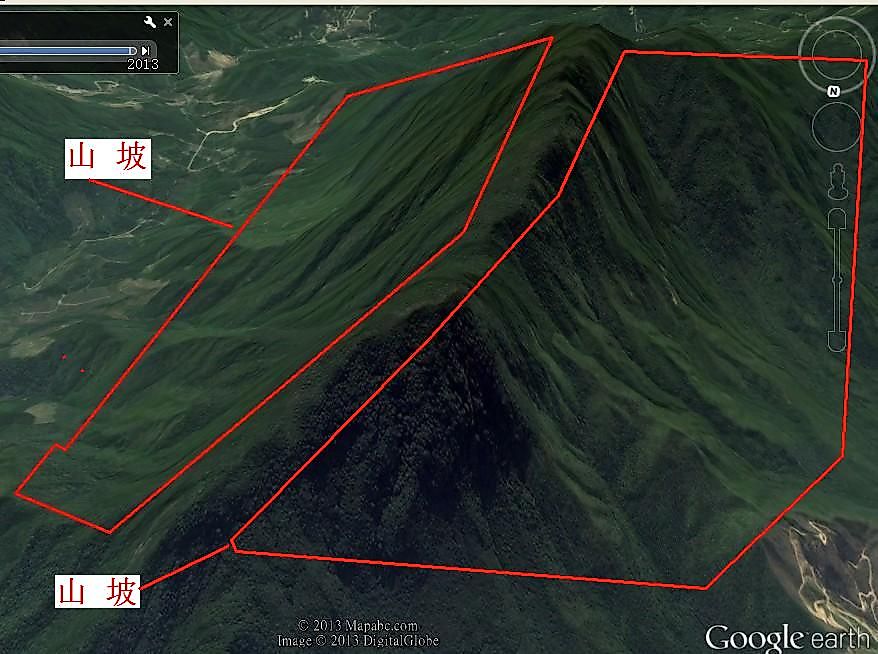

在GE中山坡的呈现

在等高线中山坡的呈现

在现实山野中山坡的呈现

1.4 山背：是从山顶到山脚的凸起部分(与山脊相似)
1.5 山脊：是由数个山顶、山背、鞍部相连所形成凸棱部分.山脊的最高棱线叫山脊线
在GE中山脊的呈现

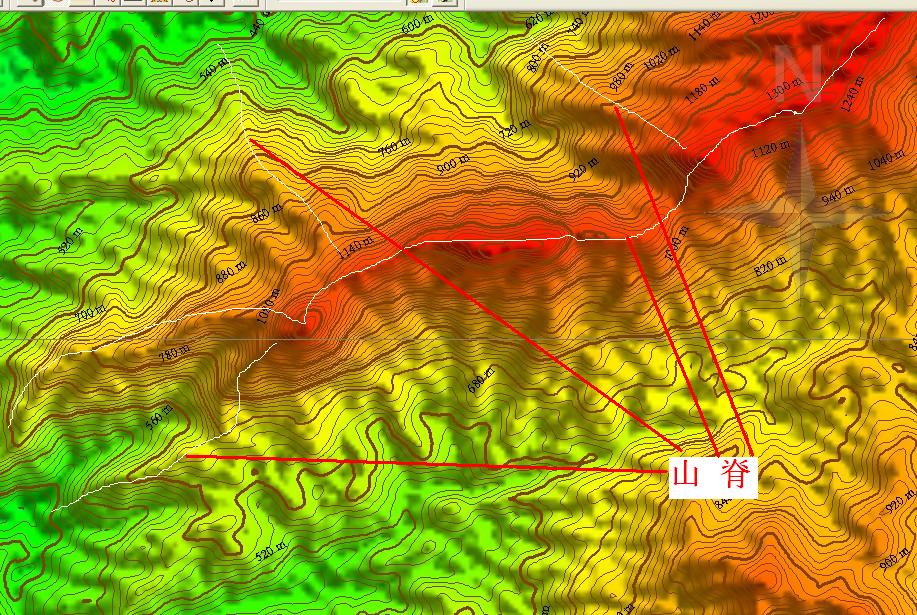

在等高线中山脊的呈现

在现实山野中山脊的呈现

1.6 山谷：山谷，是相邻山背、山脊之间的低凹部分

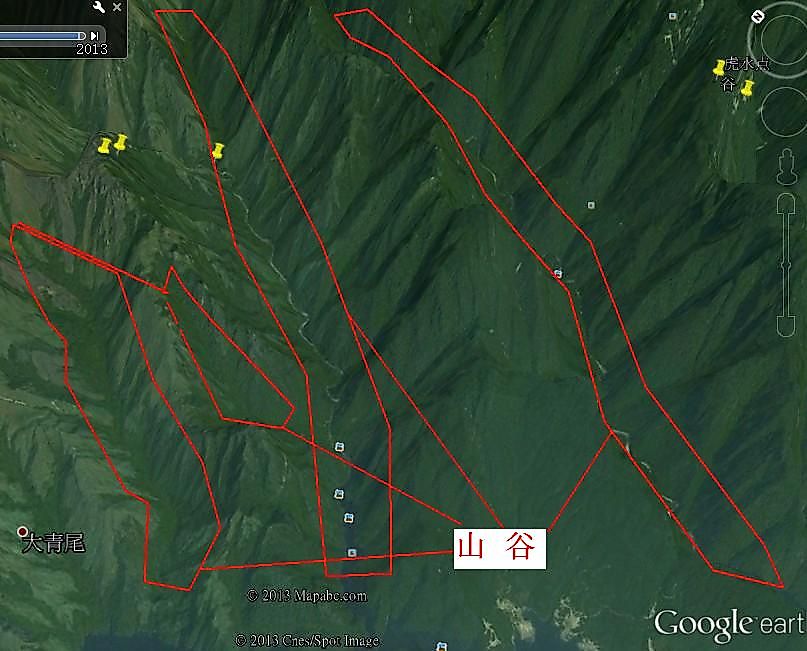

在GE中山谷的呈现

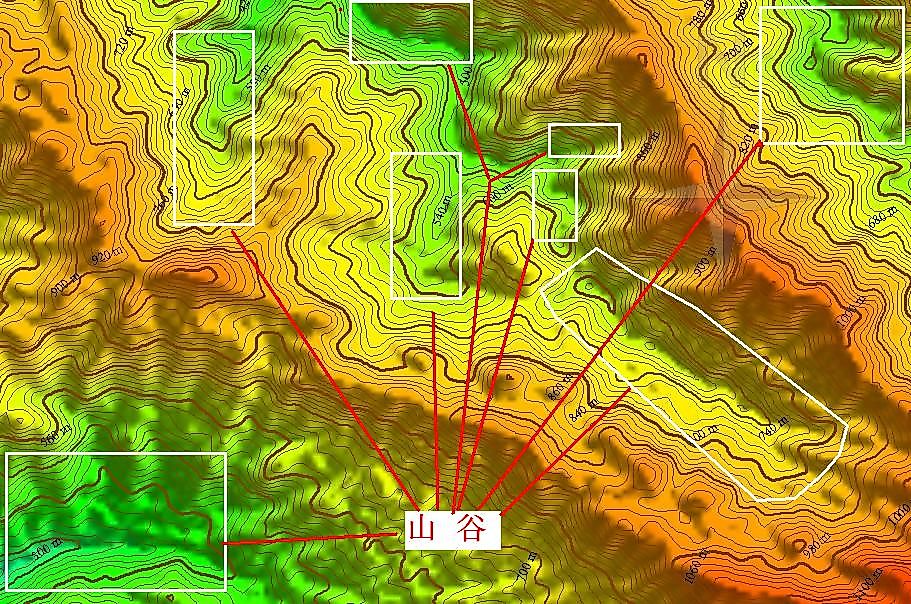

在等高线中山谷的呈现

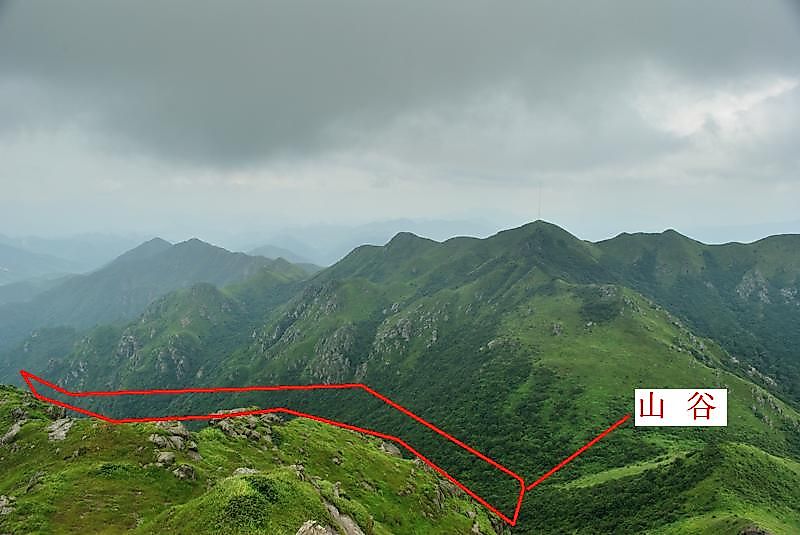

在现实山野中山谷的呈现

1.7 鞍部(垭口)，是相连两山顶间的凹下部分，其形如马鞍状，故称鞍部
在GE中鞍部的呈现

在等高线中鞍部的呈现

在现实山野中鞍部的呈现

yfx82 · 2013-09-01 05:32

二、如何在GE中识别植物被及一些特殊地貌

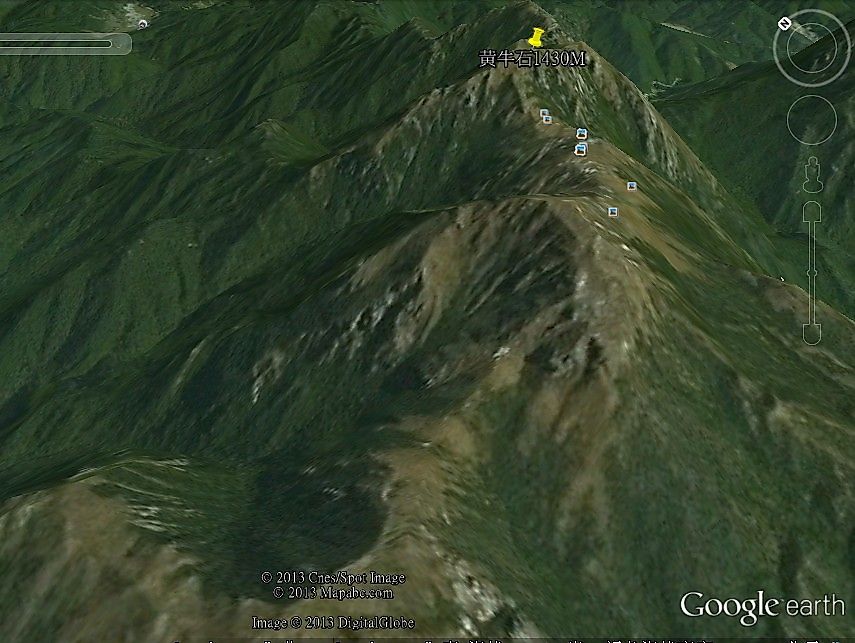

在山野中，我们可能会通过/看到很多种地貌,包括密林、草坡、乱石坡、沙漠、塌方等，有很多我们是可以在GE中识别得出的。下面二图是黄牛石顶附近实景图和GE中呈现的地貌，从GE中,我们可以了解/识别哪些是草坡、哪些是密林、哪些是石头。

2.1 竹林的识别
我们很难GE中识别密林是哪个林木，但是在南方，很多低海拔的地方种植有大片的竹林,借助GE或其它卫星地图，我们还是可以区别竹林与其它普通的山林的区别。
一般竹林比普通山林在GE中显示的颜色更绿，以及竹林较为细密。以及竹林一般在较低的海拔，靠近村庄。

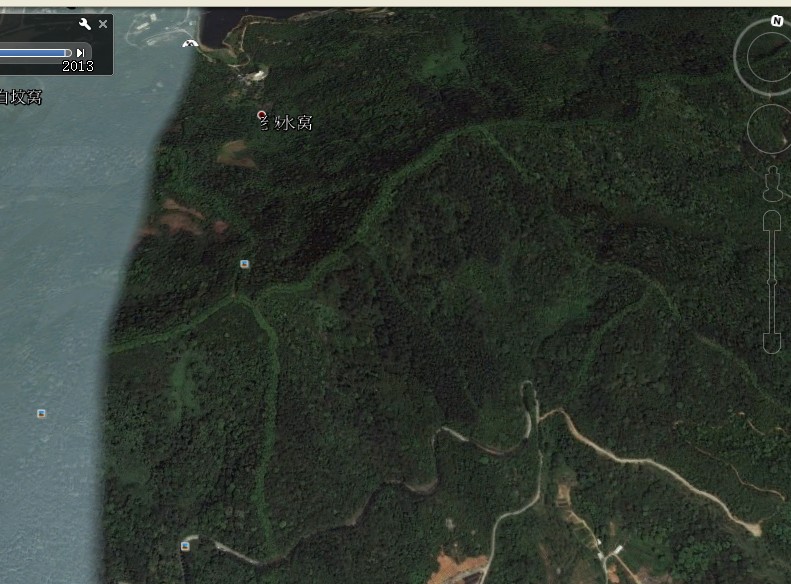

GE中鸡枕山脚的竹林与密林（竹林中夹杂着零散的其它林木）

鸡枕山脚的竹林与密林

2.2 草坡的识别
在南方的山野，草坡在通常较高的海拔之上，且在冬天草坡的颜色与密林有很多区别（GE中有拍摄时间）

GE中呈现的雪山嶂区域的草坡。

雪山嶂的草坡

2.3 防火带的识别
防火带：防火带是指为阻止火灾大面积延烧，起着保护生命与财产功能作用的隔离空间和相关设施。防火带一般也是在山脊中修建。目前了解主要有二种类型的防火带，一是在山脊中没有(较少)树林，并定期有人割草，收阻火灾漫延至另一面山坡。

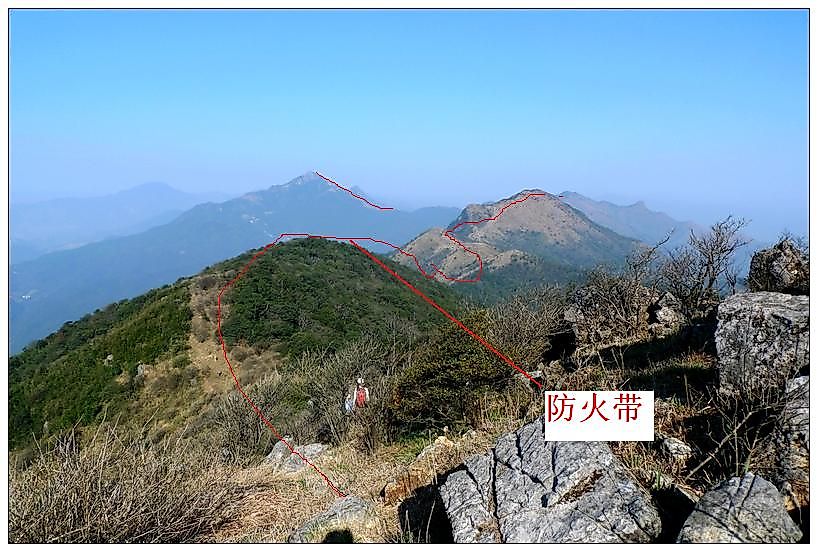

如大稠顶的防火带就这一种类型

这种防火带在GE中可清晰见到相到路径。

另有些防火带，是有种植专门的防火林，这种情况下虽然在GE是看不到路径的，但其植物的颜色与其它林木有所区别。在GE中显示一般为深色细带状（季节不同可能有所不同）。

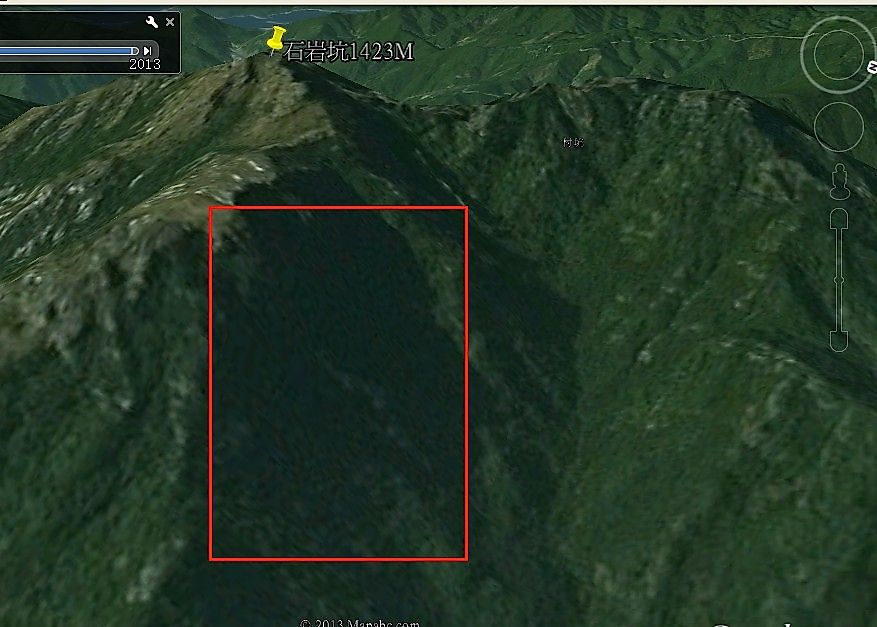

防火（带）林在GE中的呈现

2.4 石头（山）的识别

石头(山),在GE中，识别一些大的石头（山）并不困难，石头与密林等有明显的区别，一般石头凹凸不平，且颜色一般呈灰白色，当然，不同的石头类型颜色会所有不同。
在这种地段一般是很多悬崖的.在设计线路中如遇到这种貌要特别谨慎。要选择尽量已有的路径行走，不可强行开路。以及准备绳子、扁带等装备以防在特殊情况下需使用到。

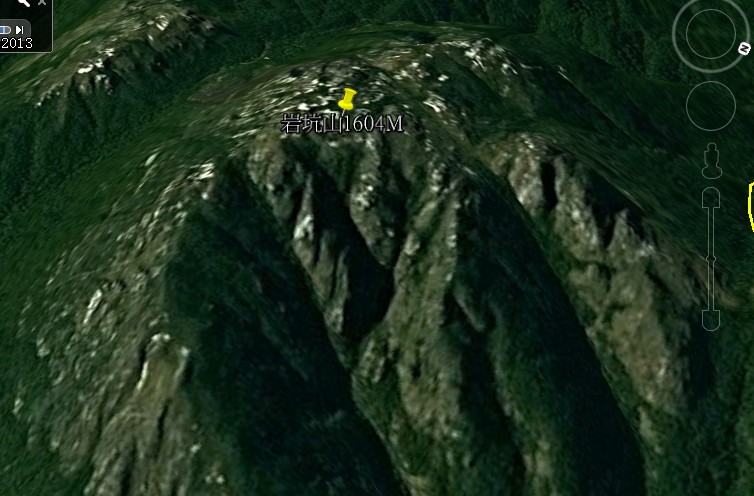

GE呈现的的龙斗峰的石头

现实中的龙斗峰

相比龙斗峰的石头，下面是从化老虎头，为花岗岩，所以颜色更白。

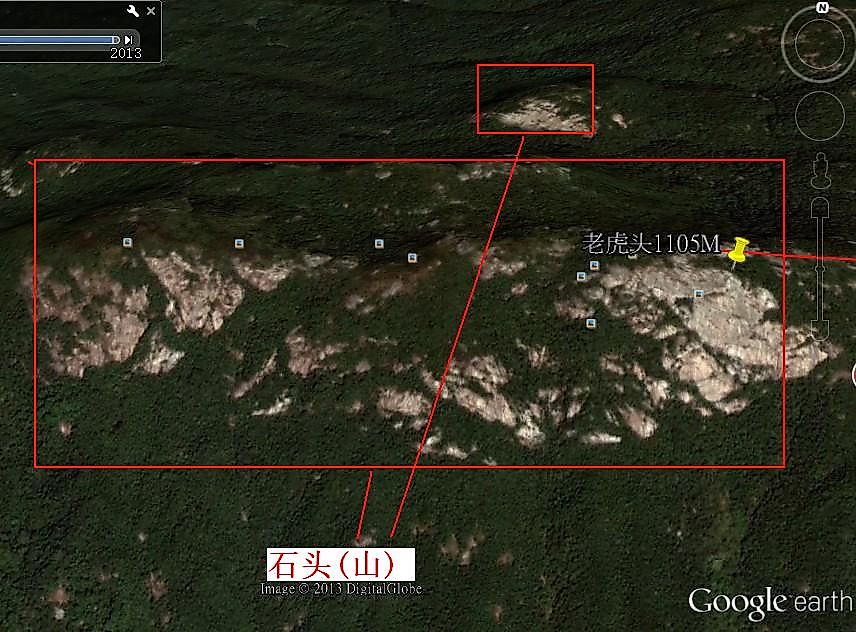

GE呈现的的老虎头的石头

现实中的老虎头

yfx82 · 2013-09-01 05:32

2.5 乱石坡：南方的山一般乱石坡较小，呈狭长状，而北方一些有些山则有大片的乱石坡。同样，不同的石头类型，颜色一般也有差异，一般为白色/灰白色

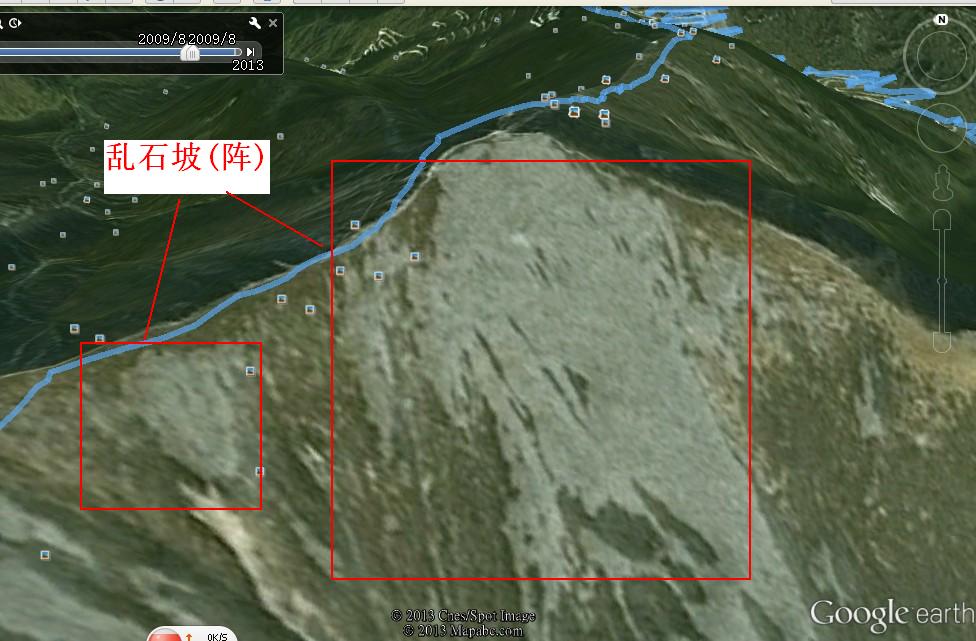

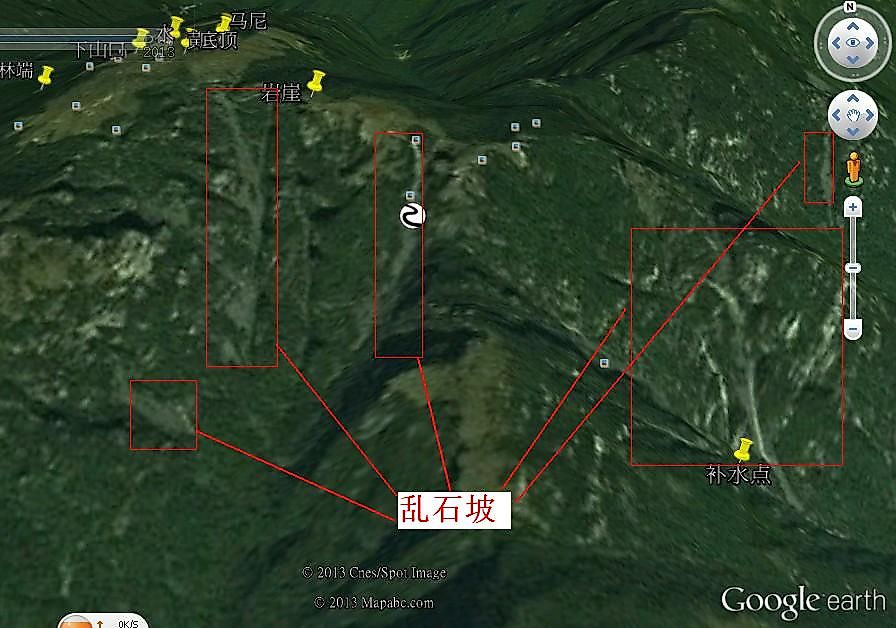

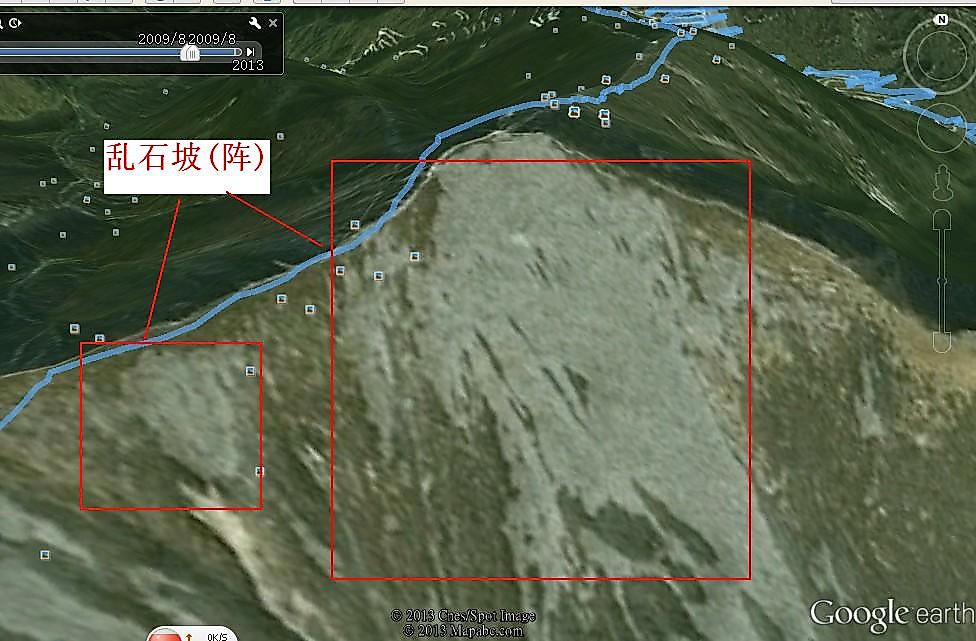

GE呈现的船底顶的乱石坡

GE呈现的船底顶的乱石坡

GE中呈现的鳌大乱石坡.

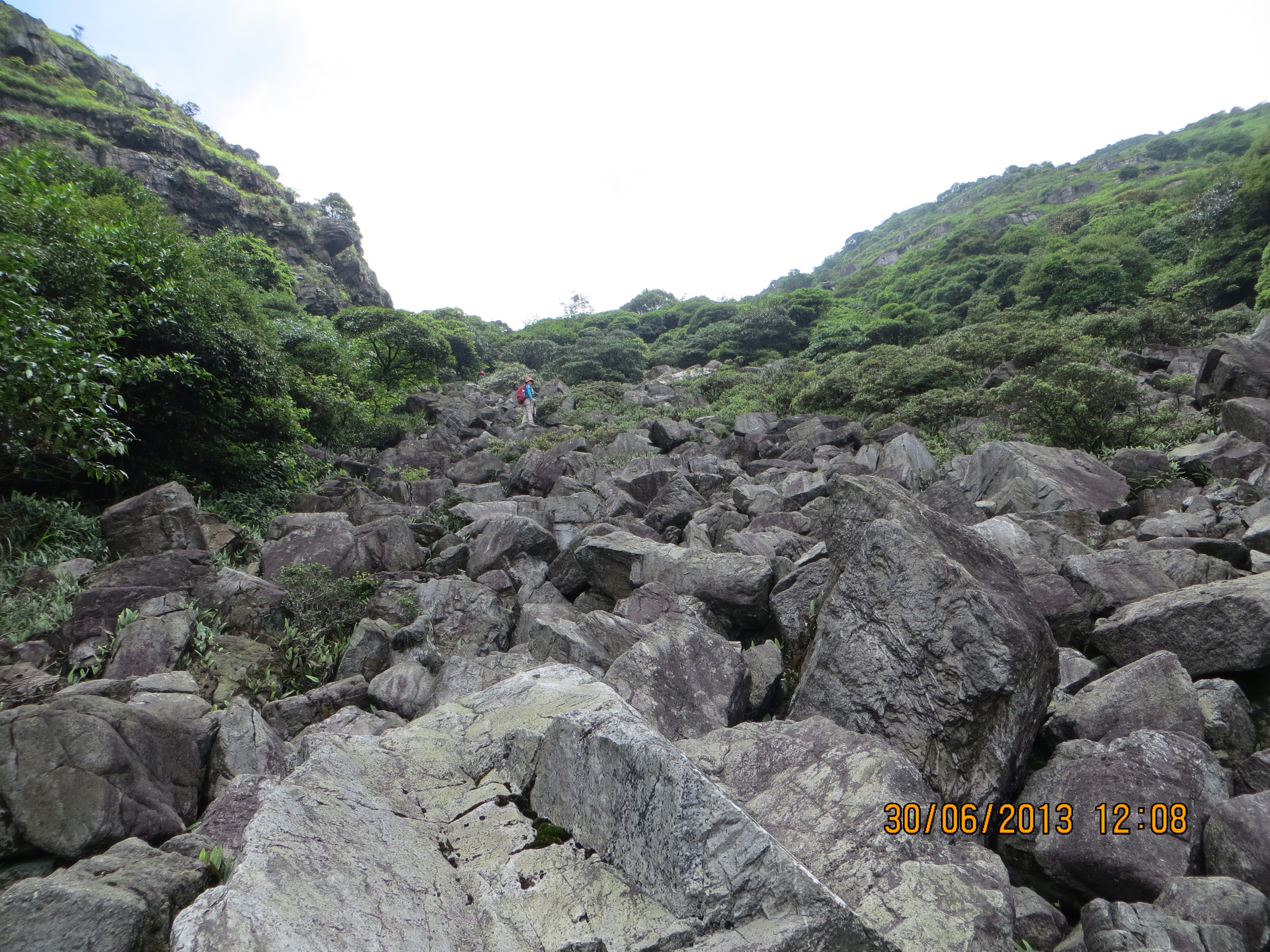

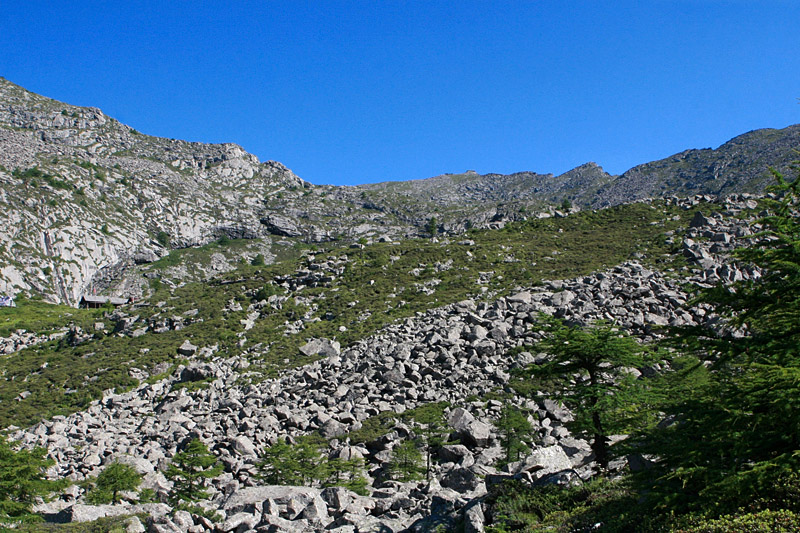

现实中的鳌大乱石坡(图引自百度)

 2.6 风化泥（沙）土的识别
由于一些人为或自然因素，有些山脊（顶）很因为植被不足加上气候原因泥土容易风化（比如防火带）。而有些则是因为采矿等原因导致。

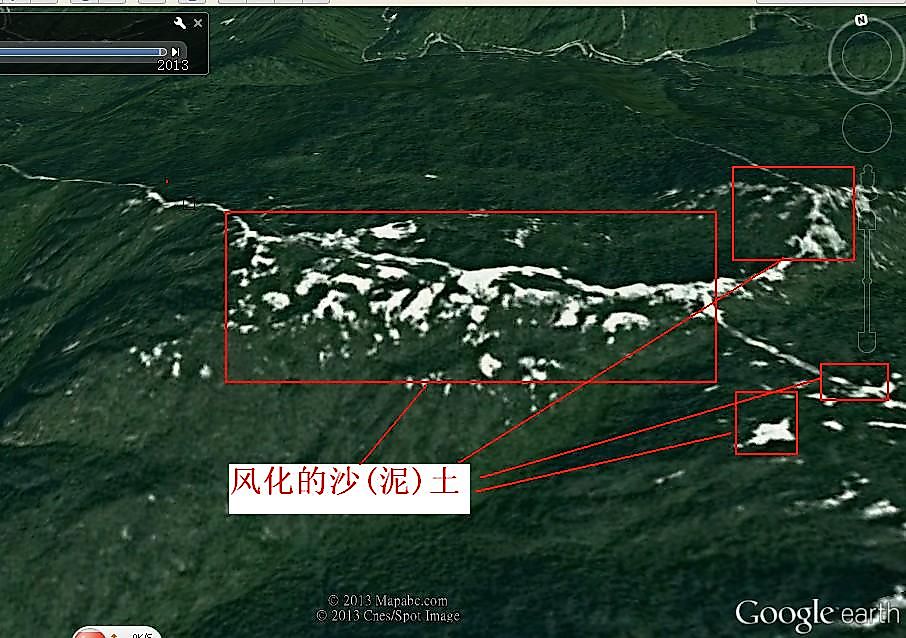

GE中呈现的黄泥峡风化的沙（泥）土

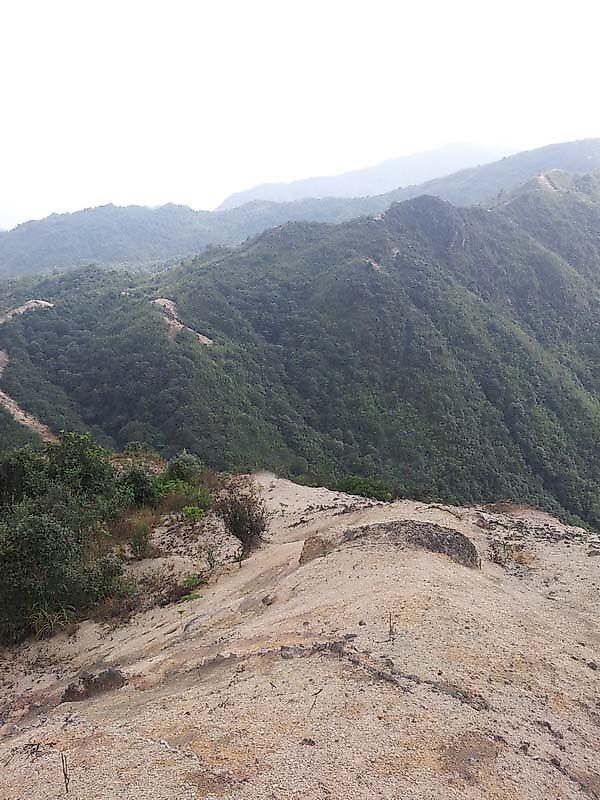

现实中的黄泥峡风化沙（泥）土(来自唐宋)

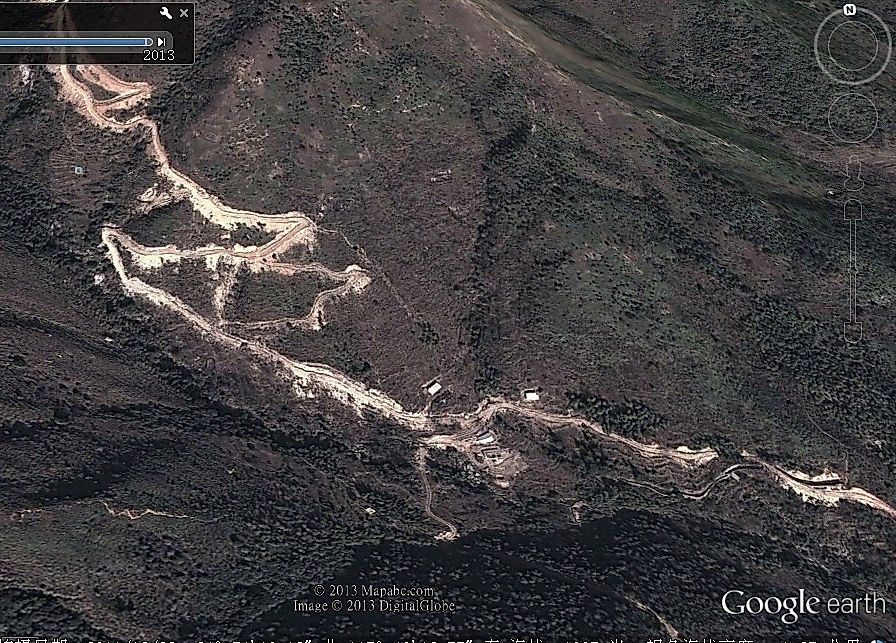

 GE中云髻山因采矿形成的地貌

现实中云髻山因采矿形成的地貌 （PP来自雪漠北）

yfx82 · 2013-09-01 05:40

2.7 水库（坝）的识别

水库（坝），一般建议在山谷，且是小型的，一般有几个用途，一是储水灌溉，二是作用漂流存储水源之用(这情况较少），如广州天堂顶的水坝。三是用来发电，这也是目前广东太部分半山水库的用途。一定有路从水库通向村庄。

GE中呈现的水库（坝）

2.8 电站、水管、水渠（路的识别）

水管与发电站--在南方地区，很多山区都有小型的发电站，而有发电站则有水管。我们登山，通常可以先沿水管而上，然后再达水渠，之后到达水坝或从水渠通向山脊.

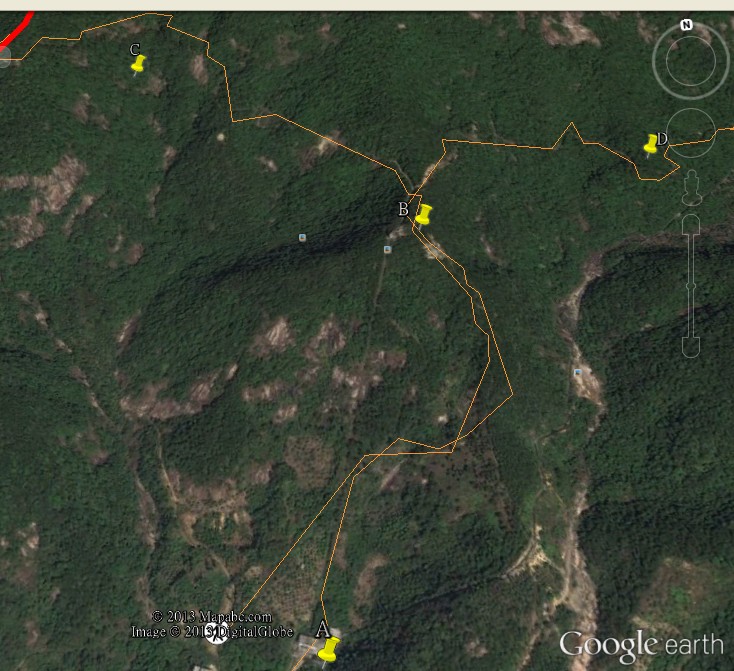

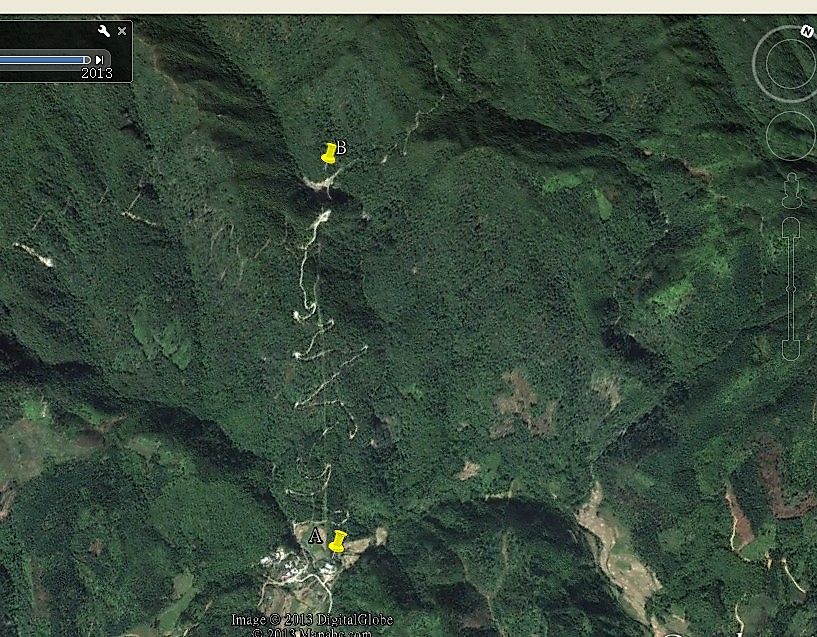

如下三图，A点是发电站，同时也是水管的下端（太部分线路，车是可以到达发电站的）,B点为水管的上方。AB之间要么有台阶直上，要么水管附近有小道上去。到达B点后，是水渠（BC）。

机耕路:比田间小道要宽且平整,比公路等级要低,是用来行使拖拉机等农机的道路,简称机耕路。而山野上的机耕路也有用作运载砍伐的树林之用。在我们行走山野时，经常从山脊/谷下来时会链接至机耕路。或者我们爬山起步时很多线路我们也是先走机耕路，再切至山脊.我们在规划线路时，可先在GE中划出机耕路，并对其起始端打点标志。然后把相关的数据导入GPS中，这样我们在行走过程中会心中有数。

yfx82 · 2013-09-01 05:41

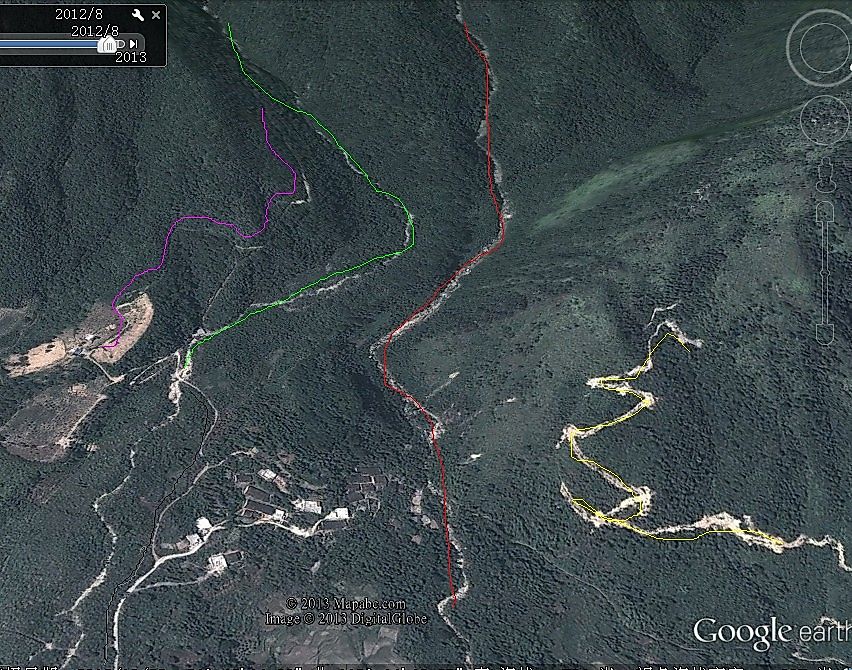

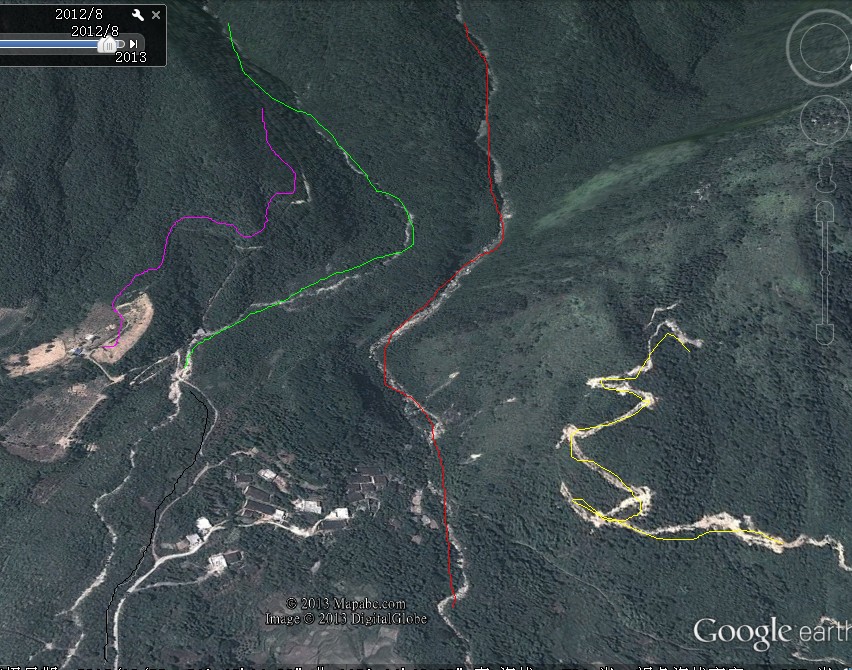

在我设计线路时，遇到过不少困惑，就是有时无法识别公路与机耕路、机耕路与河谷的区别。如下图，有5种颜色的线路。（还有一种水管在图中可见，未画出）。
要识别其对应的路段类型，可能需要结合等高线、道路图等工具。

对于是否公路，除通过道路图查询（如高明纠偏地图，百度地图等）,可以在GE中对其放大，公路一般是非常连续、平滑且纯白色的。如下图。乡村的公路一般是通向村庄或电站。

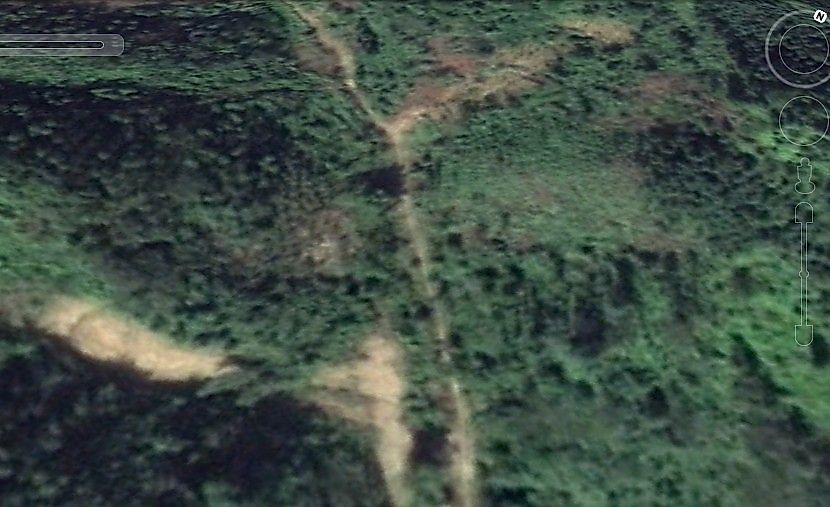

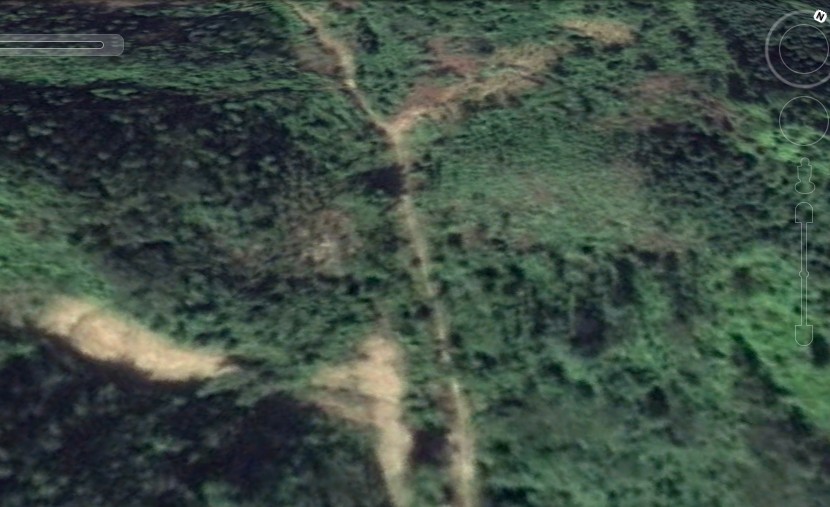

而机耕路很多则偏黄色.以及机耕路通向山脊时经常会断头。

对于河床（河谷），虽呈白色，但有其特别之处，它一般是在最低洼的地方以及不平滑，在GE中可见石头或悬崖.

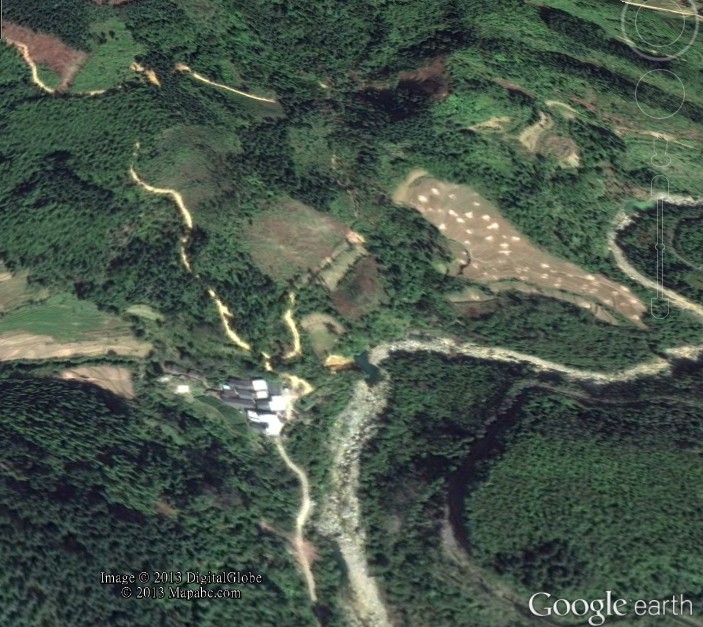

下面这张图，正好有三条线路，分别是公路，机耕路和河床。

yfx82 · 2013-09-01 11:28

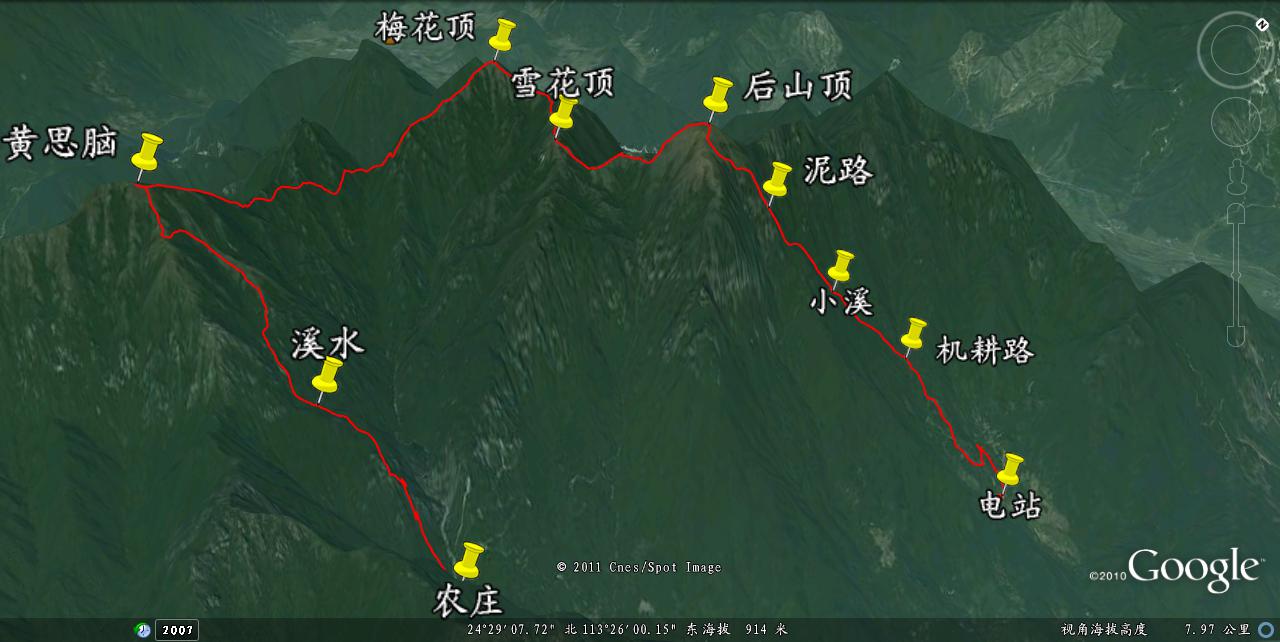

几乎每次在GE中策划线路后根据计划轨迹走都很顺利。但去年乳源大东山是个例外。

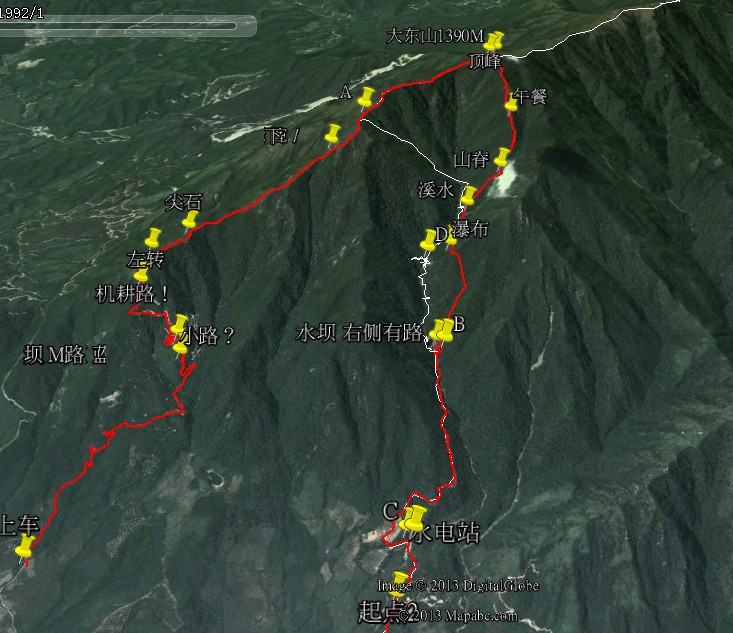

以下白色线路是去年我们乳源大东山下山线路，红色为后来丛林穿行者的穿越线路。

C点为电站，车可到达。而有一条河流也通向C点附近。从C点开始可一直沿机耕路(后面是水管/渠路)到电小水库，在B点至顶峰之间，是难点。因为当时设计的线路是从另一边上山，水坝这个方向下山，在GE中无法判断山顶附近有可行的路通向水坝。当时设计了二条线路，即图中白色线路和图中左边的的红色线路下山。但是因为时间等关系，到达A点后时天完全黑了下来，此时A点图片往左边的红色线路下山时遇到悬崖(白天时是可以通过的)，于是在改走白色线路(溪谷线路)。但是由于天黑，在溪谷中二侧一直没有发现古道(后来根据丛林的轨迹，有部分路段我们离他们的轨迹已经很近了，只是晚上不易发现)，甚至遇大石壁，平生第一次被困在山中做山顶冻人。

从图中也可看出，山谷二侧一般至少其中有一侧有路通向水坝/山脊/垭口,这些路一般是以前当地村民打猎/砍柴等行走的线路,同时也易补水。但是由于溪谷固有的危险性，所以这些路一般在溪谷的上方，离溪谷有一定的距离。

就这条线路来说，因为极少人行走，在顶峰附近是极难找到路通往水坝的，所以在这条线路不明确的情况下，不应设计为从顶峰-水坝-村庄作为下山线路，只能把其作为上山线路。因为到达水坝后，在水坝的二侧有一个方向是极有可能有古道通向山顶的。

yfx82 · 2013-09-01 11:46

再谈GE地图的时效性。在设计线路时，经常看到一些山林被砍伐，于是在设计线路时想着如何走捷径，采用直线的距离.但通常情况下我们只能乖乖的沿机耕路行走。
有二个原因，一是GE地图中的那些机耕的转弯是有其道理的，转弯之间夹着的是一些山头或悬崖,这些山头/悬崖无法在GE或等高线中呈现，但却是实实存在的，即使只有几十米高，有时也无法逾越。

另一个原因是GE的时效性问题，这些地图的拍摄时间可能是几年前的了，谷歌公司没有及时更新（有些要收费才更新较快）,而一些被砍伐的山林，在砍伐之后都会重新种植，几年过去了，这些树木早已长成一定规模了，还夹杂着难行的灌木等，想采用距离很容易受困。

yfx82 · 2013-09-06 17:13

感谢各位的分享、纠正和建议，先梳理了一下，计划后续暂分二部分，对相关内容重新整理（不过由于最近一二月出差在外工作较忙,会更新较慢）。

目录
一、如何在GE中基本地形的识别(结合等高线和实物)
1.1 山顶.................................2楼
1.2 凹地.................................2楼
1.3 山坡.................................2楼
1.4 山背.................................2楼
1.5 山脊.................................2楼
1.6 山谷.................................2楼
1.7 鞍部.................................2楼

二、如何在GE中识别植物被及一些特殊地貌
。。。
三、如何在GE中规划及分析可行的线路(完善中)
。。。

同时，对山野地形的识别，将结合等高线和实物。
如：
1.1 山顶。山的最高部位叫山顶。山顶依其形状可分为尖顶、圆顶和平顶。
在GE中山顶的呈现

在等高线中山顶的呈现

在现实山野中山顶的呈现

yfx82 · 2013-09-15 09:41

三、如何在GE中规划及分析可行的线路

3.1 可行线路的分析
3.1.1 公路
公路一般作为我们爬山的起点和终点，在线路的准备过程中，我们可以借助GE等工具进行分析我们的下车点/上车点，并告知司机行车方案。判断是否公路有很多手段，对于国道、省道在GE中会有特别的颜色表示明有数字表示是道路名，但一些县道、村道等，在GE中一般没有标注，此时我们一是在GE中放大观察，一般公路比较平滑、连续，及较亮白，对于较崎岖的山，GE会盘绕而上。二是可参考其它地图，如天地图现有注明直达村庄的公路。
GE中显示的项山甑与黄草山之间的公路（在GE中较难区分与机耕路的区别，需放大辨别）。

在天地图影像模式下中显示的项山甑与黄草山之间的公路,可见有一条黄线标注，一看便知是公路。

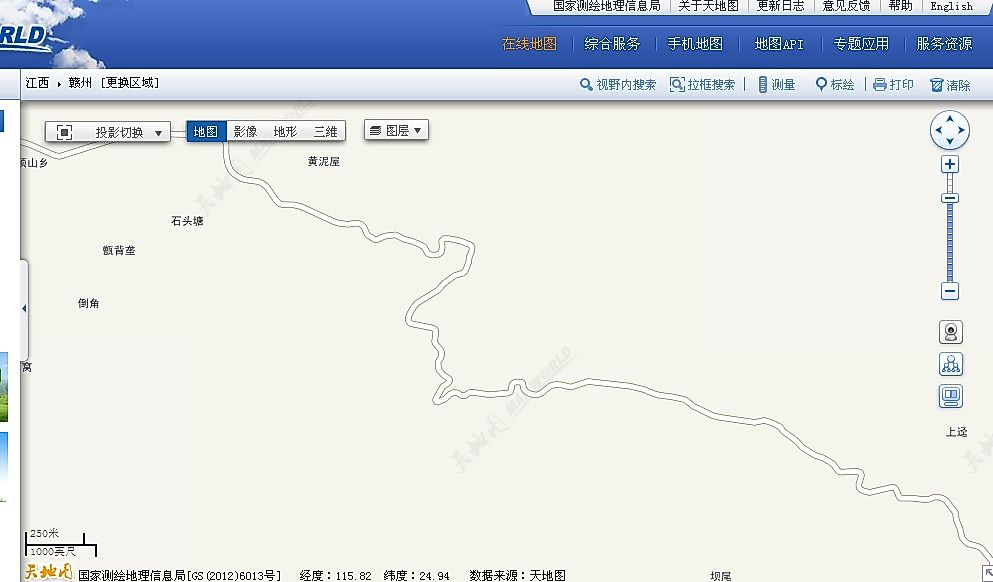

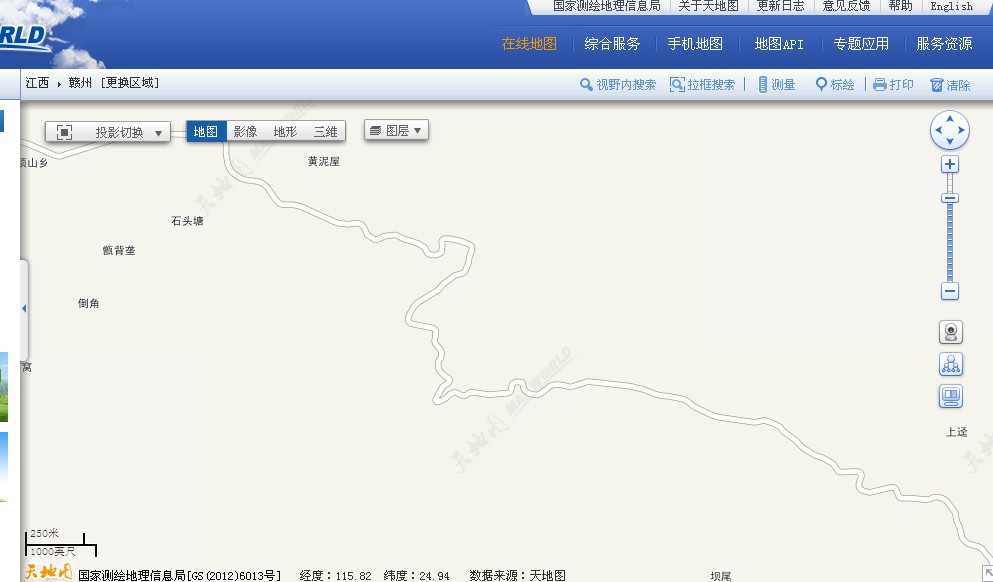

在天地图地图模式下中显示的项山甑与黄草山之间的公路

3.1.2 机耕路
山野中的机耕路，主要用途是通向采矿点、运载砍伐后的林林、通向水库、山的二边的村民之间相互交通联络之用等。
在我们爬山过程中，经常把机耕路作为通向山脊、山顶、垭口的桥梁。机耕路我们在GE中是很容易看到的（新建的有些可能未在GE中更新）。

3.1.3 小道/古道
在GE是，如果没有密林，很多小道/古道我们也是可见的。

3.14 水渠路
一般建于山腰，较为平行，在等高线中基本上升下降不大。通常，山野中水渠的的源头为峡谷/水库，而尽头则为水管。

GE中呈现的船底顶罗新线平坑的水渠。

3.15 山脊线/防火带(林)
山脊线/防火带通常是顶峰与机耕路之间桥梁，只要山脊线是比较连续，等高线起伏不太密集的，即使有密林一般也是有小路的。

3.16 山（溪）谷线。
几乎每座山，都向山顶都可以先走山谷线，山谷线一般通向垭口，水库。

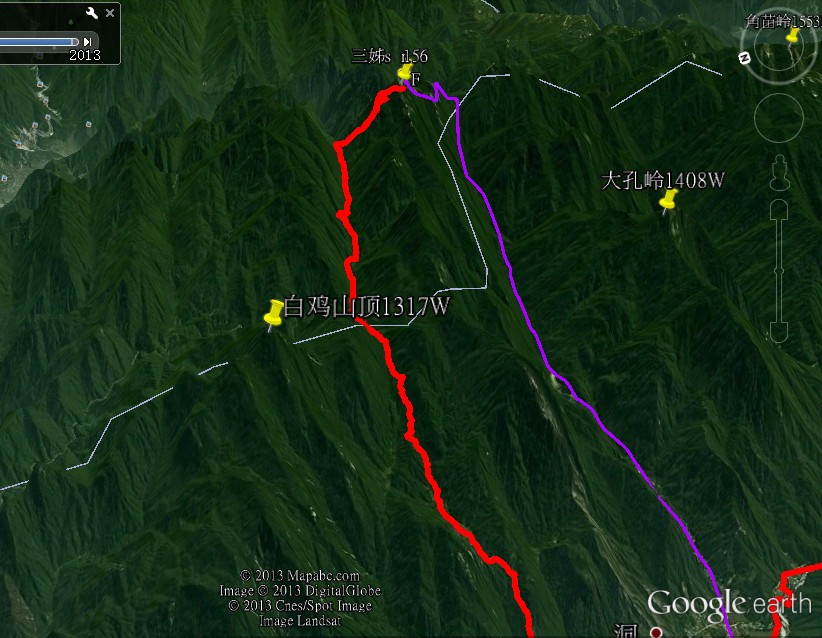

下面是GE中呈现三妹姐峰，登顶靠谱、快捷方式无疑是先走山谷线，到达口后寻找可能的路径切上山顶。

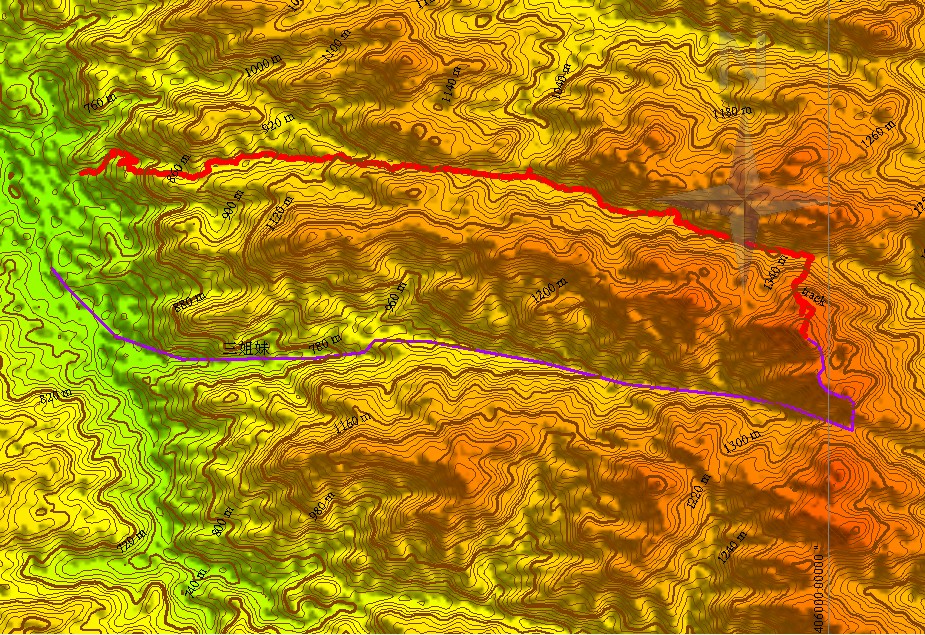

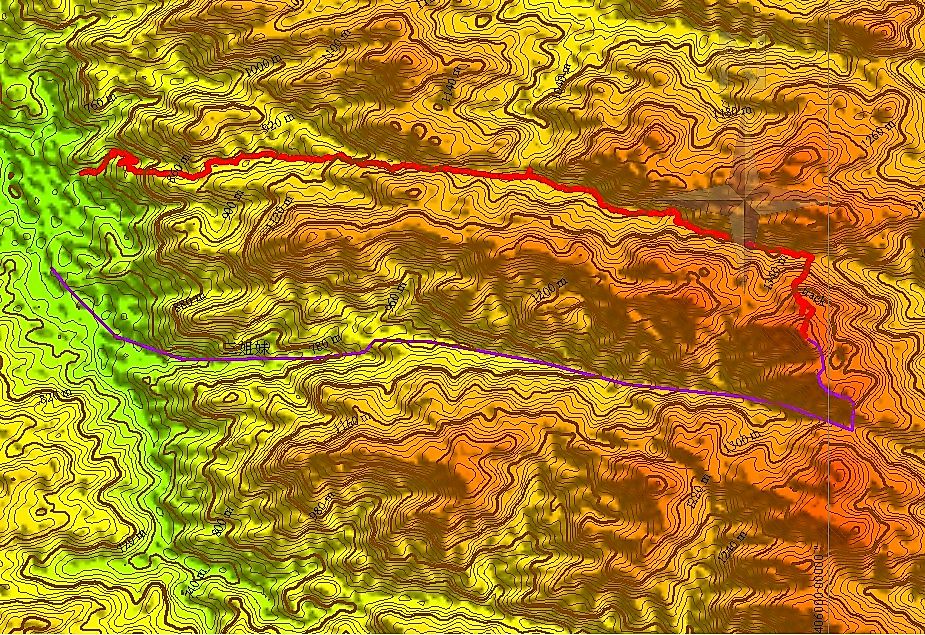

等高中分析三姐妹的二条登顶可行线路（另湖南方向也可）

3.17  其它古道,
有些古道可能被密林挡住视线而无法在GE中显示。但是我们可以通过判断山势观察可行的线路，如有些山的鞍部/垭口，如山的两侧有村落，则极可能有古道。

下图为塘京石垭口，登顶塘京石的方式，最可行的线路无疑是B或C向垭口D出发，到达D再找可能行线路登顶塘京石.
白色线路为省界。CD在GE中有明显的线路，但BD之间在GE中看不到道路。因为C、D这二个点分别有村庄，故可判断BD肯定是路可达的。

yfx82 · 2013-09-15 10:58

3.2 GE的基本使用方法
3.2.1 GE主界面基本功能

3.2.2 GE中添加地标

接上图第4步

接第5步

yfx82 · 2013-09-15 11:49

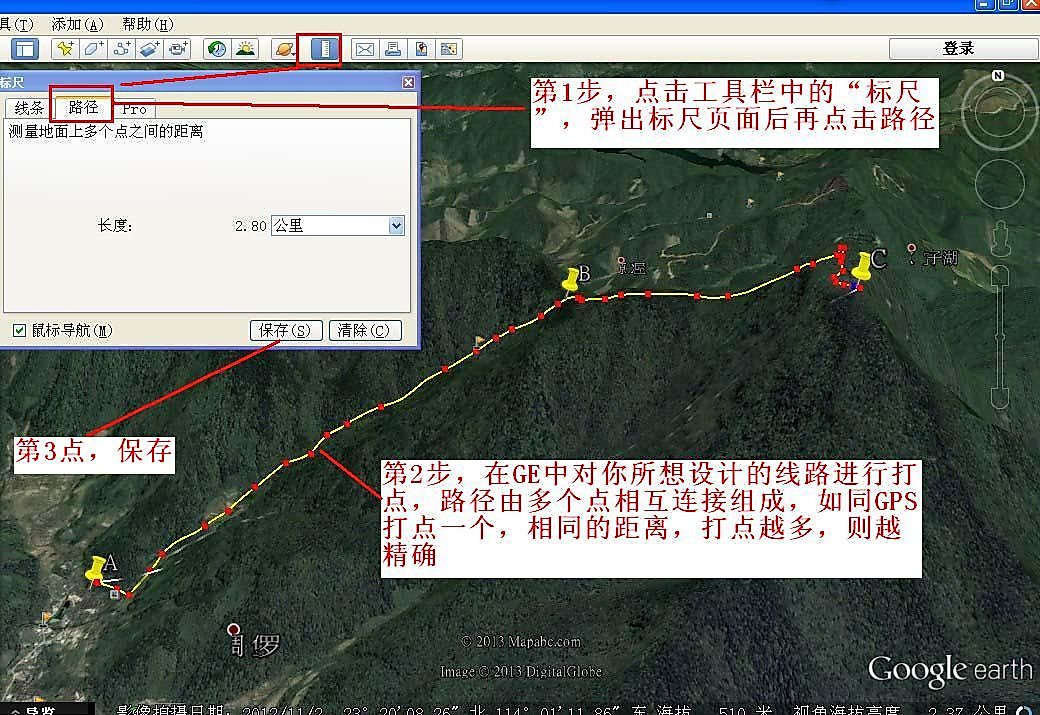

3.2.3 GE中添加路径

接上图第3步,保存后弹出页面

yfx82 · 2013-09-15 12:26

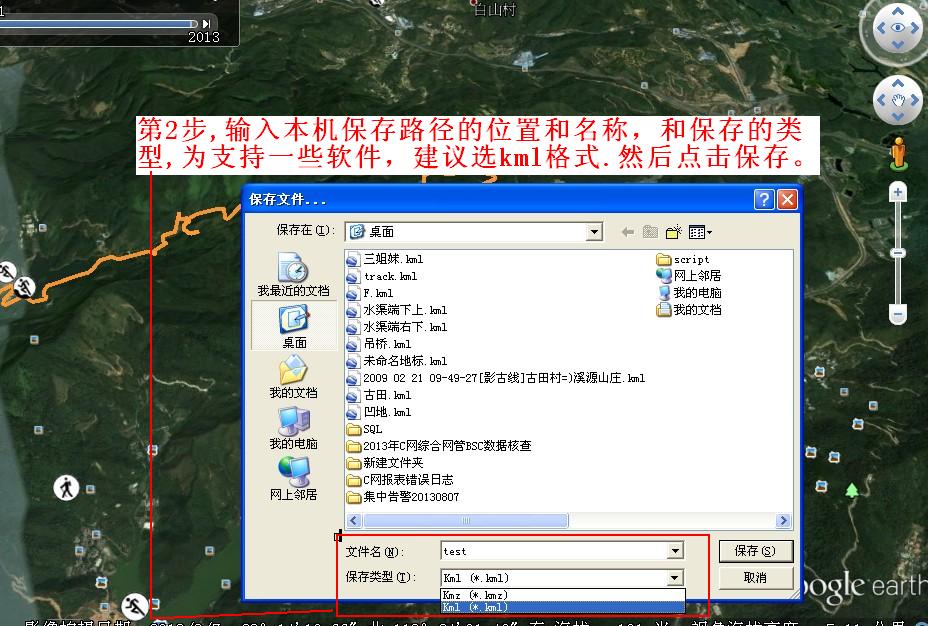

3.2.4 对地标/路径路径的保存
将地标/路径文件保存为到我的位置

将地标/路径文件保存在我的电脑

yfx82 · 2013-09-15 12:36

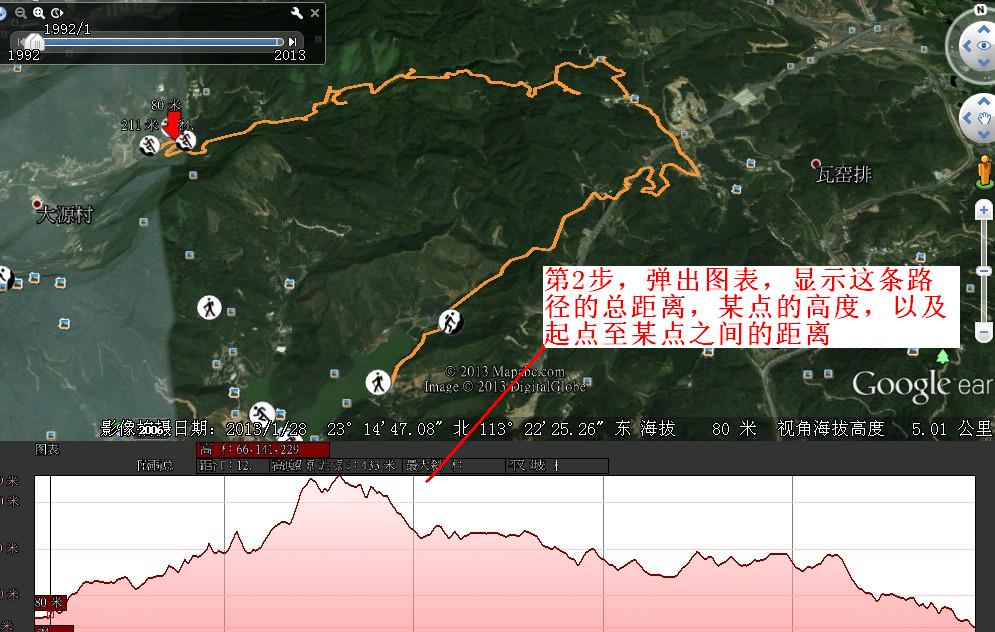

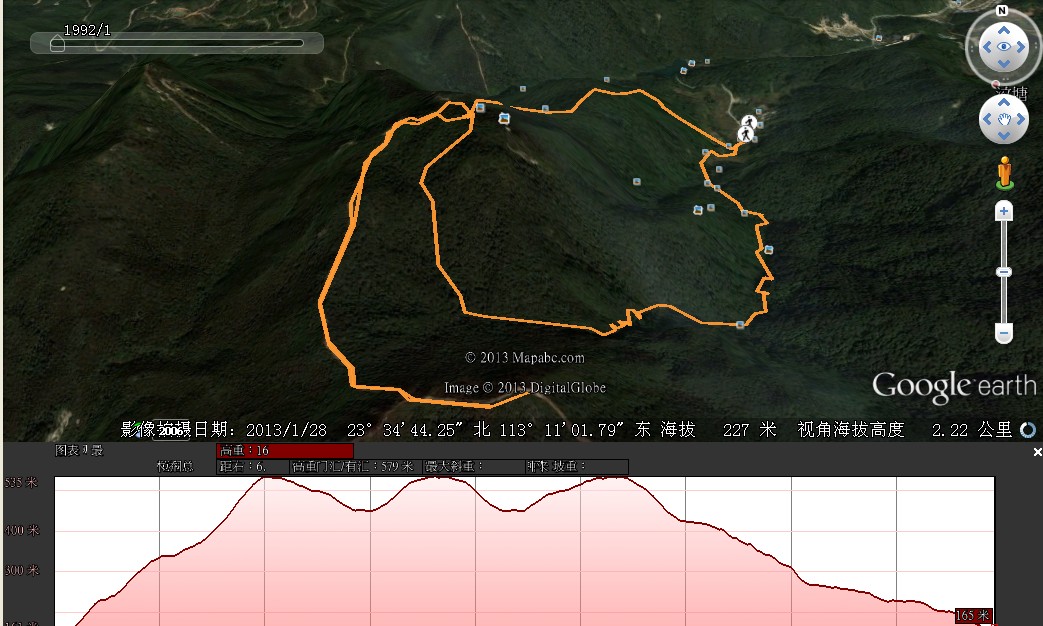

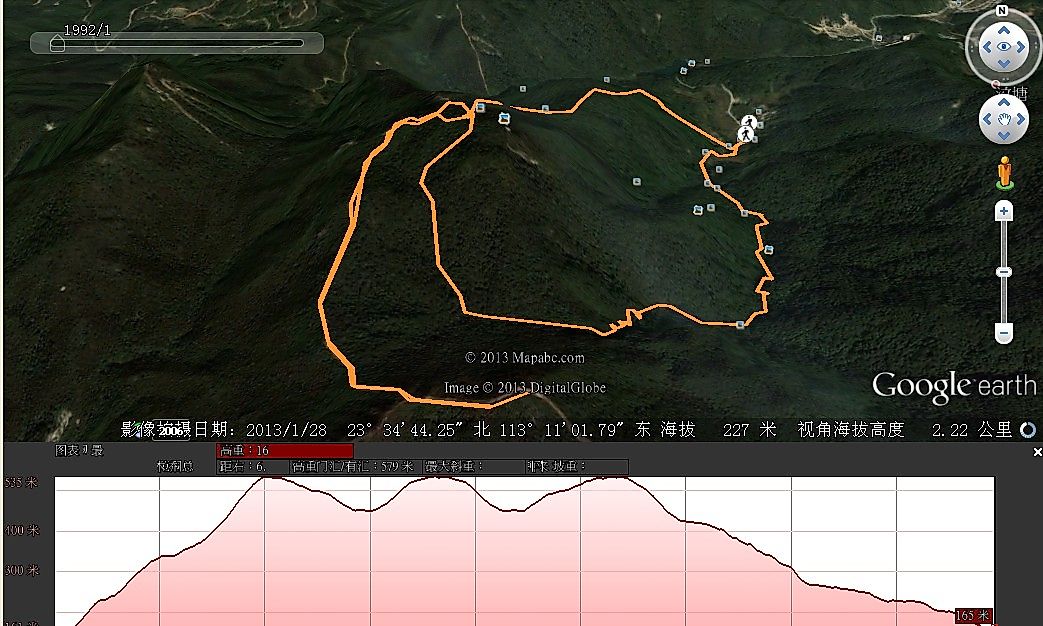

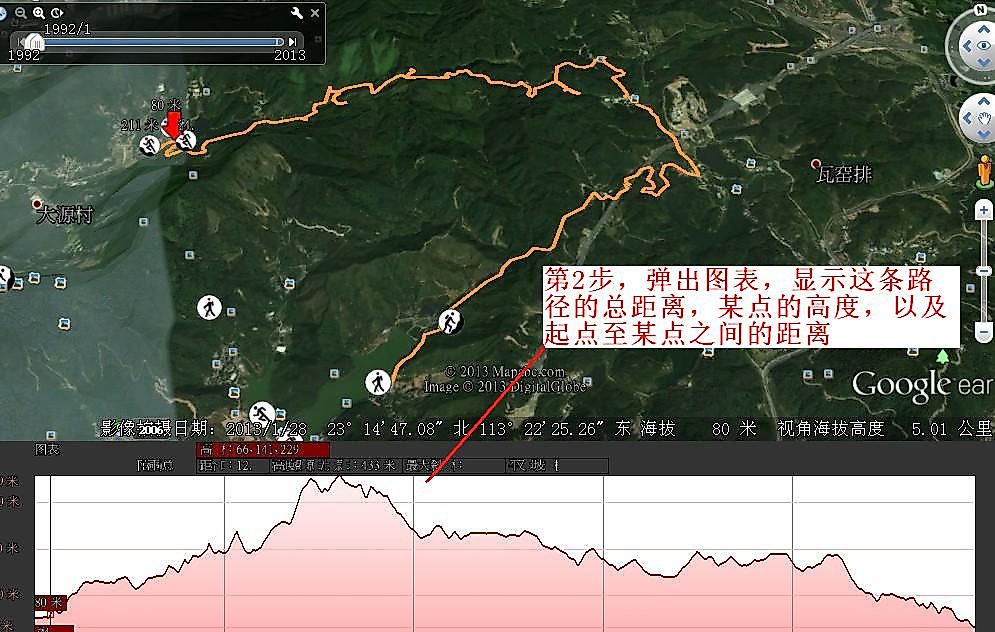

3.2.5 查看路径的高度配置文件.通过查看路径的高度配置文件，我们可以在GE中计划这条线路大体的距离，上升和下降海拔，以及评估所需时间。

yfx82 · 2013-09-15 13:02

3.2.6 在GE中查看所关心区域可能存在的照片、可路径

在GE左边的图层工具栏中，展开并勾选照后，在GE中将会显示照片图标，点击后可查看照片，有利于我们了解该区域的植被，路况等信息。当然，上传照片的人存照片的位置不一定很准确。

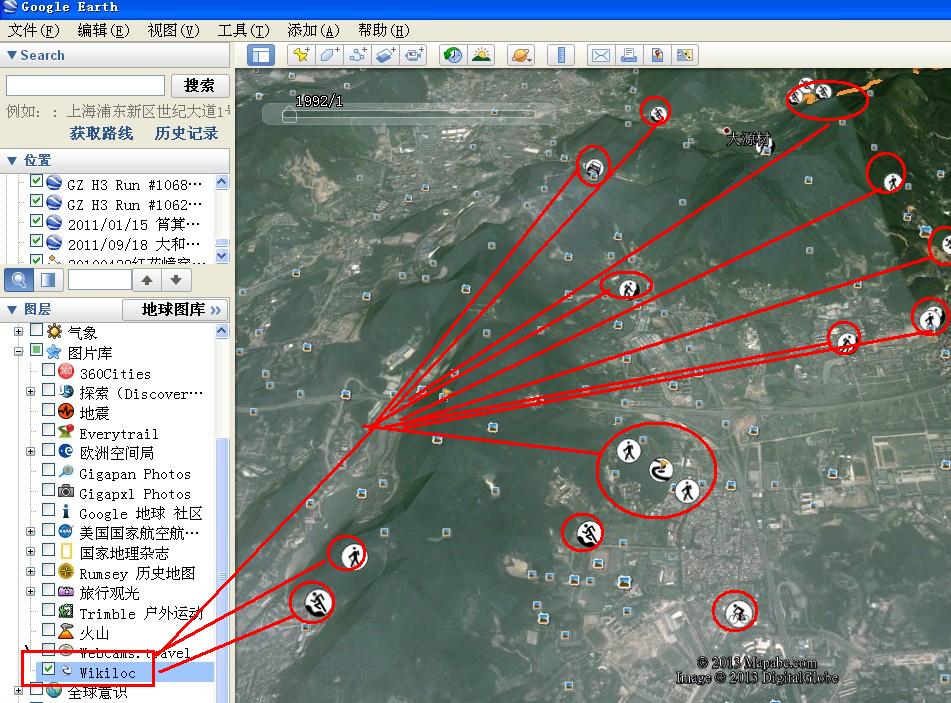

在GE左边的图层工具栏中，点击并勾选"图片库“-->wikiloc,GE上将显示相关区域存放的GPS航程记录,包括徒步、自行车、越野等轨迹。我们

点击后可显示记录的相关路径信息，同样，我们可对其显示高度等信息以及进行保存。
