幾位驢友剛剛購買了 Magellan eXplorist500 GPS手持機，但苦於相關地圖資源較少，因此使用起來極不方便，受朋友之托在此請教有關Magellan e500地圖制作和轉換的問題。
由於本人使用的是神達P350集成GPS的PDA，一般用於自駕導航使用城際通、KLD等還是十分得心應手的。在戶外爬山都使用用OZI，OZI地圖則大多采用本壇高級玩家carabor制作的《广东千米山地势图 》。該帖中收集並制作了廣東幾十座千米以上高山的詳細的等高線OZI地圖，使用起來極為方便，本人因此受益非淺，在此向carabo高手致以敬意和謝意。
因受驢友之托為其搜尋並制作用於Magellan e500的等高線山勢圖，本人對該機型尚不熟悉，雖然在磨房和其他的壇子上也看了很多帖子，但仍然是一頭霧水，一直沒有整明白，因此在這裡向各位高手請教：
1、能否將carabo制作的
《广东千米山地势图 》轉換成用於Magellan e500的地圖？
2、磨房上大洪的帖子：
自制Magellan@eXplorist500 高精度等高线地图（GPS） ，
冰河上的帖子：
手把手教你制作麦哲伦GPS户外地图看了幾遍但仍然不得其要領，能不能給點簡單的指引？
东北老哥
·
2008-03-17 06:39
在白马MM的耐心指導下，終於學會了 OZI 格式和 Magellan eXplorist500 格式等高線地圖的制作方法。在此向白马MM致以真誠的感謝並致以崇高的敬意
。
為紀念三上桂峰山，並答謝白马MM，在此分別獻上以上兩種格式的等高線地圖的習作。因為還有一些地方沒有弄清楚，希望白马MM再次指教。
Magellan eXplorist500格式的 imi 地圖。因為手頭沒有 e500 的機器，沒法測試，不知道成不成。
gfs4e500.rar
OZI格式的等高線圖，已轉成ozf2格式：
gfs4ozi.rar
东北老哥
·
2008-03-17 07:26

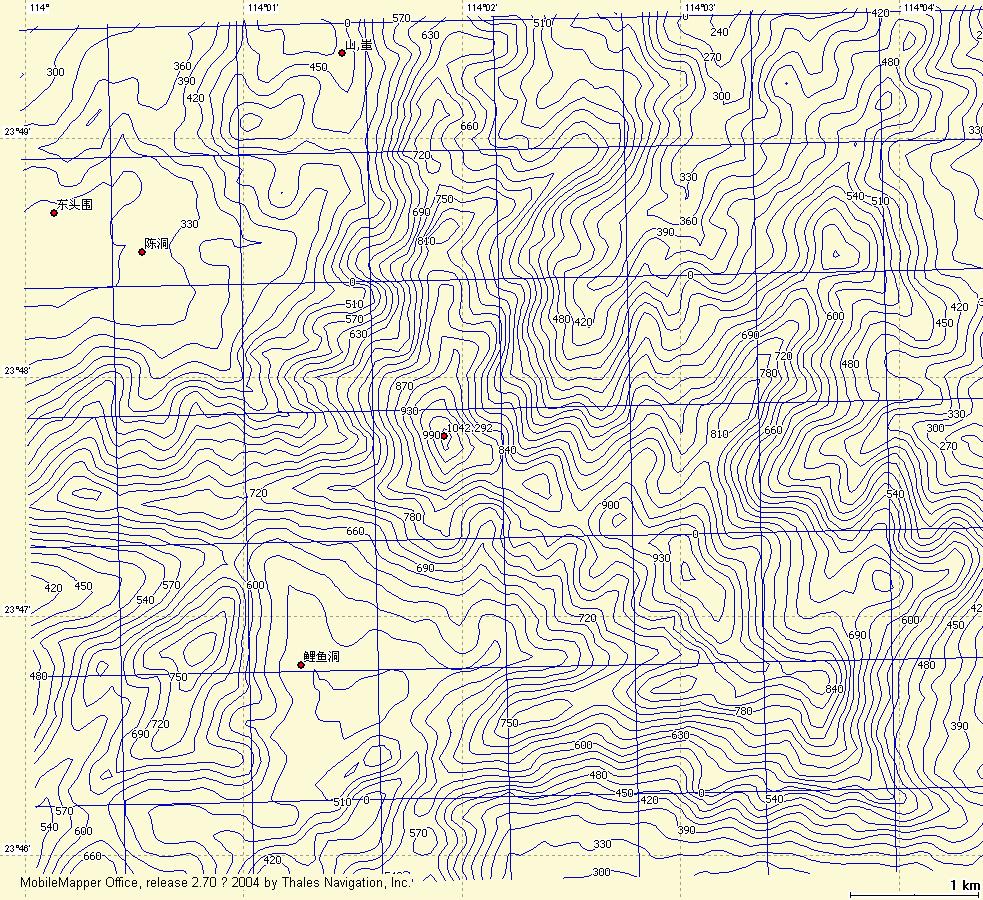

雖然基本學會了等高線圖的制作方法，但還有幾個問題繼續請教：
如下圖所示，
1、除等高線的數字標識以外中的有藍色下劃線的幾個數字是什麼意思？
2、為何不能顯示山峰的精確海拔，是不是因為原始數據的原因？(桂峰山的主峰海拔為1085m，GM中調入的數據顯示不到1000m)
3、紅色的峰底圖看起來有些刺眼，如何調換成其他的底色？
4、不知道是否可以導入GPS軌跡？
5、…………
东北老哥
·
2008-03-20 02:03
刚刚跟磨房的白马学会了OZI格式和Magellan e500格式等高线地图的制作，乘著熱乎勁，又作了一份百公裡的路線圖，僅當習作，練練手。
不知道如何加上图例，以下为补充说明：
1、地图的原始数据均来自互联网上热心网友的上传资料，不保证数据的绝对准确，仅供参考。如因此造成的后果本图制作者不承担相关责任；
2、图例说明：
2.1、等高线距为30m
2.2、图中一个小方格相当实际距离的1 x 1 公里；
2.3、图中的绿色细线为省、县、乡道（国道、高速公里未加载）；
2.4、图中蓝色细线为水系，大小水系都有，数据量比较庞大；
2.5、图中红细线为磨房心远无极提供的GPS轨迹；
3、压缩包中含有四个文件
3.1、readme.txt（本文件）
3.2、sz100km.imi Magellan e500格式的等高线背景图，已用MMOConvert转换过，手头没有e500机，未测试；
3.3、sz100km.ozf2/sz100km_ozf.map OZI格式的地图文件，直接从GM中导出到OZI中的，应该比较精准。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
2M多的壓縮包上傳不到，還是放到網盤上了。
http://www.fs2you.com/files/06b5e0e3-f622-11dc-ac20-0014221b798a/
原圖太大，壓縮了了一下：
现成的网上自制图多提供的是JPG，GIF或MAP格式，如果想为500使用，必须得到制作这些地图的原始文件，再转化才能使用，但那些原始文件，制图人并没有提供，所以想在500上使用SRTM3，必须自己制作。
制作方法请参考大洪的贴子：
http://www.doyouhike.net/forum/comm_nav/273189,0,0,0.html
这里所写的只是将大洪所写的图形化，一切都是建立在前人的经验之上，感谢分享！
一、软件准备：
1、global mapper（请自行搜索下载，磨房或其他网站上都有）
2、mmo2.7（冰河导航FTP上有，一定要2.7版，其他的版本不行）
3、converter （下载：http://www.msh-tools.com/download.html）
二、具体步骤如下（以惠东莲花山脉为例）
如何使用global mapper，请参考：
http://www.doyouhike.net/forum/comm_nav/digest/134123,0,0,0.html
http://www.doyouhike.net/forum/comm_nav/digest/1/238803,0,0,0.html
1、用global mapper生成等高线地图， 导出为shp文件。
图示如下（Projection必须设为经纬度）：
可以生成点，线，面的shp文件，这里生成"地点.shp"，图中的“打银坑”等地点会保存在这个文件中。
以下再生成其他所需的shp文件，比如“等高线.shp”
也可以将轨迹生成"轨迹.shp"，先在控制面板中将等高线隐藏，生成方式与上相同，如果有其他的线，比如道路，河流，生成方式相同。关于面，由于500本身系统和内存限制，暂不考虑。
2、打开mmo2.7，选背景地图，导入shp文件，生成新背景地图
打开mmo2.7，选背景地图
打开“地图编辑器”，添加层
导入所有已有的shp文件，根据每个shp文件修改层属性：
创建地图，稍等，软件自动转换地图，然后关闭地图编辑器：
保存文件，按确定后生成如图所示：
上载GPS（此时可以不用连接GPS），选背景地图，会提示选择区域
根据你的需要，可以选择创建区域，也可以上传所有：
这里是创建了区域：
保存背景地图到硬盘，生成imi，暂时勿上传至GPS和SD上，因为imi还未转换，如果直接上传至GPS，可能会死机。
点完成，自动存入如下目录：
3、打开convert， 点击"From"后面的省略按键，在文件类型处选择“mmo *.imi file”找到刚才保存的imi文件
点击"To"后面的省略按键，可以将文件保存到指定目录下，前提是将前面的勾去掉（如果不去勾就是覆盖原文件了），这样imi文件能为500使用了，由于500可直接作U盘使用，可以直接将文件复制过去或者在上面的步骤中指定存入。
最后打开GPS，进入工作状态，按“菜单键--系统设置--激活设置--详细地图”，选定你刚才指定存入的文件，就OK了，回到导航状态就可以看到上面的自制图（以上以500为例，400稍有不同，但大致差不多，就是调用详图）
-END-
我不是高手，只写入门级的东西。
謝謝 白马，期待您的大作……
我一直在用WM5的PDA+GPS，對戶外機完全陌生。我的P350在戶外經常性的電力不足也是個軟肋，正想辦法解決。
配个电池包就可以解决了．
1、能否將carabo制作的
《广东千米山地势图 》轉換成用於Magellan e500的地圖？
想直接用现成的？
或许将来可以！不过现在估计没多少人会（哪位会？教教我，谢谢）
Magellan e500自制地图，目前多采用点、线、面用mmo合成的方法
我现在做的只有“点”（地名、山峰名等）、“线”（等高线）。
还有一个是“面”，我没搞清楚。
不过对我爬山来说，有“点”和“线”已经够用了，所以也懒得去深入了。
謝謝白马兄的支持，外接電池包的方案我也在考慮中。
再说一遍，麦哲伦的等高线地图是真正的数字高程地图(DEM)，是使用TOPO_Creator这个程序来制作的；
如果放着好用的DEM等高线地图不用干嘛要买麦哲伦！？
SRTM3数据可以通过TOPO_Creator这个程序转换成麦哲伦的数字高程地图BLX文件
你的意思是麦哲伦的等高线是动态生成的吗？
是的
相当不好意思想知道哪里可以下载TOPO_Creator 这个程序? 刚才在google 搜了一下,居然没有找到.
白马兄已經在二樓更新了帖子內容。
非常精彩的帖子，請烈推薦。
非常感謝白马兄！！！
白马不是MM？
太谢谢了！！
1、除等高線的數字標識以外中的有藍色下劃線的幾個數字是什麼意思？
很奇怪，这些数字是怎么来的？
2、為何不能顯示山峰的精確海拔，是不是因為原始數據的原因？(桂峰山的主峰海拔為1085m，GM中調入的數據顯示不到1000m)
与原始数据的精度有关，主峰海拔不可能精确，需要你实地去检测。
3、紅色的峰底圖看起來有些刺眼，如何調換成其他的底色？
可以，看此贴中第30：
http://www.doyouhike.net/forum/238803,3815565,1,0.html
4、不知道是否可以導入GPS軌跡？
可以直接打开PLT文件
昨天我是在生成等高線之後調色，套用後不生效。今天重新按著白马的指引，先調好色再套用，然後再生成等高線，成功了。只是色彩調得不好。
再一次謝謝白马MM。
lahori说500可以直接用DEM,你们为什么不用呢？
36小时前刚买了一个麦哲伦500的。正好能学学。感谢各位大佬。
lahori兄所言极是。用上述方法做出的等高线地图，只是一个“平面"的等高线图，仅可见而已，不是真正的数字高程地图(DEM)，因为没有含有高程数据，不能做高程分析（可事先在地图上规划出路线，查看海拔变化，调整路线等等，见图1），而能做分析的只有WWBM和MAPSEND TOPO这两个软件了，前者是全球80米，后者美国、加拿大等国家的是20米。利用srtm的数据和TOPO_Creator可以生成数字高程地图，可问题是srtm的数据已经被限定为最高精度80米了，用它做出的高精度等高线地图并不是DEM，所以现在麦哲伦能使用的DEM，只有WWBM的80米地图了。
图1是WWBM，可以看到高程分析选项
图2是我自制的“平面”50米等高线地图，北京香山地区，包括道路、POI等；
图3，缩小看，包括比较详细的道路和POI：
你对SRTM3的精度的理解可能搞错了，SRTM3表示地面上3弧秒*3弧秒的面积上采样一个海拔高程点，这个海拔高程的精度是1米；SRTM1表示地面上1弧秒*1弧秒的面积上采样一个海拔高程点，同样海拔高程的精度也是1米
WWBM的80米等高线表示最小的等高距是80米，你也可修改topo3d.cfg文件使等高距变成10米/20米，虽然你可以做到但并不能提高地形识别的精度，因为受地图容量的限制，WWBM的80米等高线的地表分辨率是30弧秒*30弧秒的
麦哲伦理论上支持最高精度的地形是地面0.72弧秒*0.72弧秒的面积上采样一个海拔高程点，这已经远超我们能够公开得到的任何等高线地图的精度
在平原海拔起伏不大的地区，由SRTM3的等高线地图的等高距可以设定得小一些(比如20米/30米都没有问题)，在山区海拔起伏比较剧烈的地区等高距设置得太小的话意义就不大，因为这个时候动态生成的等高线完全是靠TIN模型插值计算出来的，不能真实反映地表形态
下面是topo3d.cfg中的内容
params里面定义了不同地图显示比例下的等高距(三个数据一组，每组第一个数代表等高距)
////////////////////////////////////////////////////////////////
[BLX0]
total_blx_scale=0 7
lower_scale_index=4
params=80 200 30 80 200 30 80 200 30 100 200 30 200 500 30 500 1000 0 500 1000 0
screen_mesh=10
memory=4 10 40 32
label_mode=2
auto_step=1
////////////////////////////////////////////////////////////////
srtm3应为3弧秒*3弧秒，3弧秒=0.0008333333弧度=73.4679米（经度）=92.6043米（纬度）。
[
对照5万地形图，我感觉srtm 30实际精度大约30米左右。
SRTM30是和GTOP30一个级别的，GTOP30大约在1km左右。国外一般用SRTM3做25万比例地图的数据使用的。
记号。
我用相同的软件，相同的步骤，做出的是img文件。当然我要的是img文件，用的是子午线的机子。在此请教楼主是那里设置不同造成的。
我也同楼上一样，输出的是IMG格式的
，不知哪里出了问题。。。。。。。。我要的是E500机的IMI格式。。。

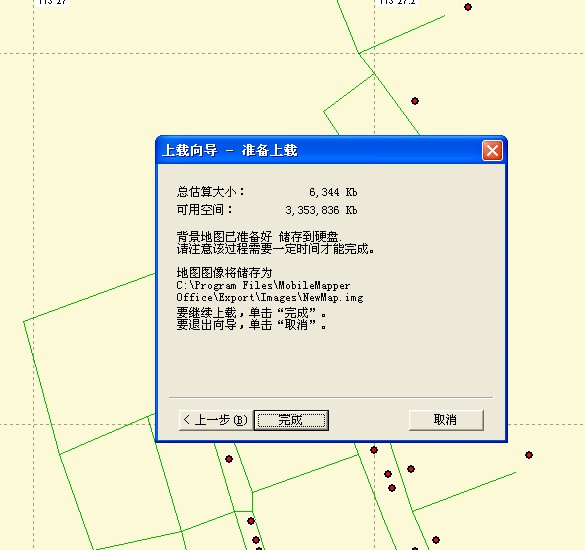

用MMO2.7创建地图后保存到硬盘时出现IMG格式：

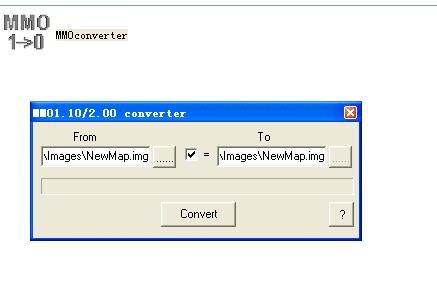

然后再用Conver将IMG格式转换时也是IMG格式的，地图导入E500里面无法加载，提示数据错误：
白姑娘，出来指点一下。
本周5个好评全给了
把“＝”前面的小勾去掉，然後再大“To”後面重新選擇將要轉換的文件類型－－請務必選擇 .imi －－並選擇需要存儲的位置－－＞Convert.
老哥,试过了,导入GPS里面还是显示错误
应该还是软件的问题，在冰河找到答案：
MMO 3.x会自动识别GPS的型号从而决定是生成IMG还是IMI.
MMO 2.7默认生成IMG格式,要生成IMI格式需要修改配置文件后再重启MMO.
修改MMO 2.7安装目录下的MMOffice.ini, 将其中[DEVICE_DEFAULTS]下的"Byte_Order=0"改成"Byte_Order=1"(如果没有就加上这么一行)
修改之后MMO2.7将默认生成IMI格式, 然后再用MMOconverter转换成explorist的格式就可以用了.
http://www.icegps.com/forum/thread-882-1-1.html
成功了。。。。
