经过改装失败，我觉得还是从新作个短一点的海洋艇比较好，其实在改造的过程中，我已经不断的练习划艇技术，虽然还是不会翻滚，但是基本不翻艇了，现在的问题是5米多的家伙运到海边真的是不方便，于是，我又有了新想法。。自己做个皮划艇。。
☆穿越☆
·
2009-09-28 15:28
经过大概10天左右的力工生活，我终于给这个家伙弄得有点样子了，还没仔细打磨，不知道有没有什么不妥当的地方，希望前辈们给与指点，我这纯是为了自己玩的方便，没有任何商业企图，大家放心赐教啊~~
☆穿越☆
·
2009-09-28 15:40
买了大概60米约31公斤的玻璃丝毡（据说比玻璃丝布好用）没用过。。20公斤船用树脂还有配套的固化剂。。想做2条。。这样划起来就不孤单了。。还有就是想，用2条玻璃钢的硬艇连接起来，客串一下小双体帆船，嘿嘿，想得都是非常美好，不知道能不能行。。另外，我买不到脱模济，不知道有什么土办法？？不知道石膏粉或者腻子粉用水和着涂上去，到时候能不能拿下来？还有就是我一共沾几层玻璃丝毡（玻璃丝毡和粗格玻璃丝布的厚度一样），我在第几层的时候脱模，怎样把2片沾起来才坚固。。先谢谢了。。。
☆穿越☆
·
2009-09-28 15:45
噢~忘了问了，防水围裙的那个圈和密封舱的上盖不太好搞，谁有好主意？绑东西的松紧绳和固定扣哪里能搞到，最好行李舱的上盖也有成品可以买到。。。如果没有怎么做好呢？？
☆穿越☆
·
2009-09-29 16:53
好的，俺去换一些玻璃丝布，树脂是象你说得那样的，我买的时候他把一种东西方进去，然后又给我了，一小瓶 固化剂，可能退不了了，调好的工业树脂能用吗，毒性大不大？施工的时候要戴防毒面具吗？这种东西干透了之后还有毒吗。。要是实在不行我就扔掉。。另外，一共沾几层合适？ 防水群的模具用什么材料好？我想用套电线的白色塑料管，不知道到时候我还能不能把它拿下来？玻璃丝布我换那种中碱的或无碱的质量好的粗布行吗？商家还有一些网状的玻璃丝布，那种好呢？ 谢谢了，长弓挽月，我看过你做的艇，很好看，好羡慕能玩上自己造的皮划艇，小的时候就爱好航模，喜欢动手，现在看来完全不是一码事，好多问题，我都解决不了，真的很希望能得到你们的指点，大哥劳驾了，小弟先行谢过了。。
☆穿越☆
·
2009-09-30 15:53
哈哈，我找过玻璃钢厂，人家工期紧，不给做，我用的是不饱和树脂（工业，船用），今天买了28公斤04中碱玻璃布（不零卖最少1捆），模具用的装修用的外墙保温板。比较硬的那种，也不知道是什么材料的。。明天再打磨一天，就开始糊了，我先弄个小的东西先糊一下，看看可不可行。。实在不行，再找玻璃钢厂，让他们给排工期。。另外，玻璃丝毡必需的用吗？，我在这之前买了31公斤。。（也是因为不零卖）商家说只要打开用过就不给退，我想要是可以不用，我就不打开了，毕竟400多块啊~~
☆穿越☆
·
2009-09-30 16:04

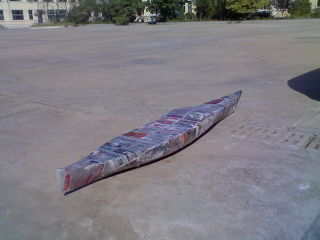

基本上差不多了
☆穿越☆
·
2009-10-02 13:25
今天贴了第一层，有点不平，树脂好像调的不太均匀，干的比较慢。。明天不行就重贴。。
☆穿越☆
·
2009-10-03 10:00
昨天沾的第一层玻璃丝毡很不平整，而且不太结实，所以今天一早晨就给揭掉了，好在模具没有损坏，经过处理，多次试验，今天终于贴完第一层玻璃丝布，看上去强度很好，比较平整，就是有些地方有小孔，估计多贴几层就可以密死，材料浪费了一些，呵呵，各位前辈，给看看怎么样。。。那里有不对的地方给提醒一下，不胜感谢。。
☆穿越☆
·
2009-10-04 12:59
今天顺利的打开了模具，并且开了舱口和储物口，然后顺利和上了
上下两层。。都是仔细活。。。
☆穿越☆
·
2009-10-11 14:04
2条艇的玻璃钢活接近尾声，试水不漏，平衡良好，接下来进入打磨喷漆阶段，工作去鸟~~！
☆穿越☆
·
2009-10-26 12:40
最近一直在打磨这2个家伙，不太平整，有什么诀窍吗？他们给弄了一点玻璃钢专用的颜色（有人说是色浆，有人说是胶衣，还有一大瓶固化剂）一直在研究这东西怎么用？我把色浆俺100：5混合，加上树脂的固化剂，发现凝固后不结实，有点像胶皮，一撕就下来了，然后，我把色浆俺100：5混合，加上树脂的固化剂，再加上色浆的固化剂后，发现凝固速度超快，不到3分钟就硬了，不好操作，失败一次就得重新打磨，很折磨人，直接刷漆，好像不太平整，怎么才能把这东西的表面弄得跟汽车表面一样平整亮丽？高手们给出出主意，现在磨这个东西我已经快累死了。。
☆穿越☆
·
2009-10-27 15:35
OK，那我就用原子灰，就是不知道到时候会不会加大重量，谢谢各位，我再去试验试验，现在其实几乎差不多平了，只是想再平一些，可能阻力会小一点，速度会快一点。。
☆穿越☆
·
2009-11-01 13:11

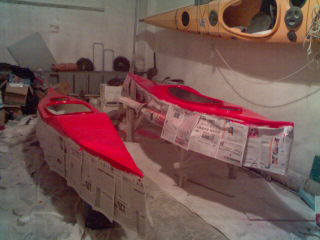

基本搞平了，刷了2遍树脂胶衣（传说中能达到瓷器的样子）
☆穿越☆
·
2009-11-01 13:12
行李舱盖
☆穿越☆
·
2009-11-01 13:12
船头还算满意
☆穿越☆
·
2009-11-01 13:13
这是刷了一遍的艇底部
☆穿越☆
·
2009-11-13 13:02
基本搞平了。。看看怎样？？
☆穿越☆
·
2009-11-16 18:15
现在是冬季了，海水很冷，不能试航了，反正舱内座椅还得慢慢做，争取尽量的舒服一些，防水围裙也正在找材料，甲板弹力绳及甲板扣也正在打磨，等到最后一遍胶衣上过之后，再安装，那时候船舵就加工好了，这些下来大概也得来年春天吧，反正不急。。慢慢来。。另外，正如长弓说的一样，胶衣树脂刷过之后，总是有种不干的感觉，沾手，不知道怎么能解决？ 大峰啊，我做2条主要是想和朋友一起玩，1个人太孤单，哈哈，来大连可以一起玩踱步者，你们哪里现在还能划船？真羡慕你们啊~~
什么材料，看上去像原木凿的
装饰材料用的外墙保温泡沫，多层粘连起来的。。
终于看到有人在做玻璃钢划艇了。支持与学习中，明年我打算出手糊一条出来
脱模剂的选择很多。
偶就会不花钱的方法：用润滑脂（黄油）；再就是废报纸了（弄成条状湿润后覆盖在表面）。
楼主说下船用树脂的牌号价格好吗？估计哈尔滨这面买不到的。
可以把想做的东东翻成纸模嘛，回家再用纸模翻出成品。
事先要准备许多埋设件的。
我只糊过很小的东西。嘻嘻
是从玻璃钢厂的大桶船用树脂里倒出来的，一个大桶包装200公斤，市场不零卖的好像，我找人买的19块1公斤，具体型号我也不是很清楚，好像船用树脂就这一种纤维专用的。谢谢你的主意，比我的有效。。
干脆用白蜡得了
哈哈，用白蜡，这真是个好主意，就用地板腊，厚厚的打上一层。。这个主意好，还好施工，谢谢啊。。。这主意。。怎么想得。。呵呵。。就此谢过。。
楼主的船模，是否可以分成一块块的抽出来呢？
要是整体的话，即便是用了脱模剂，也还是要很费力的吧。
又一牛人
我也想手工糊点东西。
楼主能告诉我玻璃纤维和树脂在哪里买的么？给个悄悄话吧。
动手万岁，世界上再好的艇也都是人造出来的
不过你要学习也很多，慢慢来，先做小块实验，然后大胆做，反正DIY有时间。我相信你一定能做的出来。
1、不要去考虑两条艇连接的事情了，等有经验了再说。结构看起来简单其实最复杂。而且独木舟就是独木舟，不要搞个四不像出来。
2、合模是个经验和手艺要求很高的事情，也不建议在初次DIY的时候采用（见后面）
3、玻璃毡是防水层必须用的，但光用它来造船绝对不行。因为它只是起防水层的作用，达不到结构层的强度要求。你必须再回头去买纤维布。告诉卖家你必须要中碱或无碱的。
4、从200公斤大桶里面倒出来的树脂你是不能使用的，即使你同时买了固化剂。因为大桶的工业树脂是需要另加促进剂，而这个药剂一般有毒，比例根据当地气候和生产环境来定，精度在百分之零点几。你该在供货商那里请他们帮你调好
5、FRP脱模剂一般指模具面使用。而你根本没有模具，所以不需要（见后面）
6、固化剂对有机体有脱脂作用。简单说皮肤接触到了会溶解脂肪痛上好几天，所以操作前一定戴好胶手套。树脂对皮肤也有刺激作用但无大碍，粘到后用洗衣粉洗大量清水冲洗
事实上做FRP具体的问题还很多，很多时候你需要专业人员来协助。
而我想说得是，一般工厂作业的流程和方法并不一定适合个人DIY，尤其是新手。FRP也算得上是个复杂和工艺要求高的东西，不然玻璃钢艇就不会卖的比工程塑料艇贵那么多了。
个人DIY应该从全新的角度来思考和实现。
首先是容易实现，然后才是美观
工艺便捷性优先，其次再考虑成本
根据我造船的经验我的建议你的独木舟DIY是这样的
不要考虑脱模和合模。那是专业技工才做的好的事情
1、建好毛坯后仔细校正龙骨和两侧容积
2、毛坯外上界面剂（面膜）
3、毛坯外面整体上玻璃钢（木乃伊式）
4、从座舱处开洞把泡沫挖出来
细节：
5、泡沫毛坯建好后要上层界面胶。（先做试验，只要能隔断聚氨酯和胶水的任何材料都可以）
树脂会强烈腐蚀聚氨酯泡沫。如果你兴冲冲直接往泡沫毛坯上FRP的时候，你会在5分钟内收获一个巨大的在融化的冰激凌
6、保持所有材料的干燥，保持合适和稳定的药剂比例。不然FRP固化不好你将收获的是一个软壳蛋，而且会渗水
7、使用毛毡的同时必须同时使用纤维布。不然你收获的只是一个易碎的蛋壳
祝你成功！
玻璃钢固化后可以养鱼，毒性完全不用考虑
面具不用，但要保持很好的通风
纤维层数要看使用材料的平方克重。或者抛弃抽象从简单角度看，建议做好的FRP厚度大于4MM
先把艇造出来能用了再考虑防水裙边吧，那个模具很难做。但DIY却可以用任何方式只要实现反边就可以了
（白色塑料管---PVC？会被胶水缓慢溶解）
你就直接问他要04中碱布，这个型号好施工
学习ing
只糊过花盆，纸上谈兵一下，材料我基本准备妥当，聚苯乙烯泡沫做模具，就是常见的白色泡沫包装箱那种，本地卖140元/立方,可以切成200cm*50cm*33cm*3块，手糊后从座舱处挖掉。试验过环氧树脂E44和650聚酰胺树脂，不会溶解聚苯乙烯泡沫。不饱和树脂好像会溶解泡沫的，没试过。还有0.4mm无碱方格布一捆，无碱玻纤薄布一堆。理论上艇壳厚度3MM~4MM，就可达到足够强度，这是国外玻璃钢渔船的数据，但也要看玻纤布的强度和树脂种类。
楼主好像准备不够充分，第一条艇不如你提供模具，让玻璃钢厂代为加工，顺便偷师一下
我觉得玻璃丝毡可以不用的。
楼主很能实践，但这些东西做起来还是麻烦
继续关注中……
小孔小孔小小的孔
手工纤维布上树脂是一定有小孔的。有些小到你看不见，但是一样会渗水
所以你还得用上毛毡，并且含胶量要大一些。这个就是基本的防水层
期待你的作品下水的那一天！
谢谢大家鼓励指点，俺会努力的。。
应该试验下强度吧？
强度还不错，敲起来邦邦的很结实的声音，两头垫起来，人坐在中间舱位，没发现弯曲，无颤动，我想应该可以了吧，已经接近40斤了，再重就该影响速度了。。。
目前尺寸：长351cm宽61cm高29cm
