户外小DIY太阳能充电方案（3.17补充实测数据）

前言篇

浪迹磨房这么多年，吸收到不少前辈们的知识与经验，此次DIY户外太阳能充电方案不敢一人独享，也拿出来晒晒。

2012年春节期间，骑车去海南，在海南路段大多为露营，但每隔两到三天，就要住次店，解决冲凉和电器设备的充电问题。

在骑行过程中，看到一位深圳骑友“老艾”一家三口游海南，他驮包上放了块手提电脑大小，两个指头厚的“板砖”—太阳能充电板，这把我雷到了。据说解决了一家三口用电设备的充电问题。

以下是老艾一家的骑行游记：
http://www.doyouhike.net/forum/cycling/2/709447,0,0,0.html

序曲篇

当时就想，我也要做一个，边骑行边思索着方案的方向，到了三亚，方案已清晰。
1：目标：体积要小，方便于携带。

完成后的DIY实物：折叠保存后的体积如CD盒大小，展开后的使用面积比打开的CD盒略大。

2：目标：效率要高，电流在足够。

完成后的DIY实物：采用单晶硅太阳能板。2片并联，正常阳光下，输出电压为5.4V，短路电流为760mA（带不同负载电流有待天气好了再测试）

3：目标：使用方便，可用满足移动要求，如背包徒步或骑行。

完成后的DIY实物：采用快挂方式，满足移动要求

4：目标：要皮实，不易损坏。

完成后的DIY实物：采用双线路板书本式结构，保存时，将碎弱的太阳能板保护在两片1.6mm的玻纤环氧线路板之间，不易损坏，满足户外要求。

5：目标：最好能够与手电等18650电池结合起来。

完成后的实物（非DIY，直接够买成品）：铝壳双灯头手电筒（200流明）+移电电源（三洋18650电池两节2600mAX2=5200mA），平时将太阳能电力存储在移动电源中，同时或需要时给用电设备充电。

6：目标（3月17日补充）：此DIY并不完全代替充电器，只是对充电器进行有效的补充，延长户外通讯、GPS续行时间，满足应急充电需要。

所以选择了较轻巧2W太阳能板。如果要完全代替户外手机、MP3、像机等充电，实际功率最少为10W以上。体积、重量也会大很多。当然现有有一种柔性折叠太阳能薄膜板，但性价比还很低。

这里说明下，太阳能电池板随光照强度、角度、有效面积等，输出电流都会发生变化，虽然可以直接给充电电压为5V的用电设备充电，如手机、MP3音箱、像机等，但并不是最佳方案。最好将太阳能电力先存在移动电源中，再给其它贵重而娇气地用电设备充电。

这好比山泉水下方有个水塘，在水塘下方取水，稳定又充足。当然前提是，小塘的储水量最好大于取水量1.2倍以上。

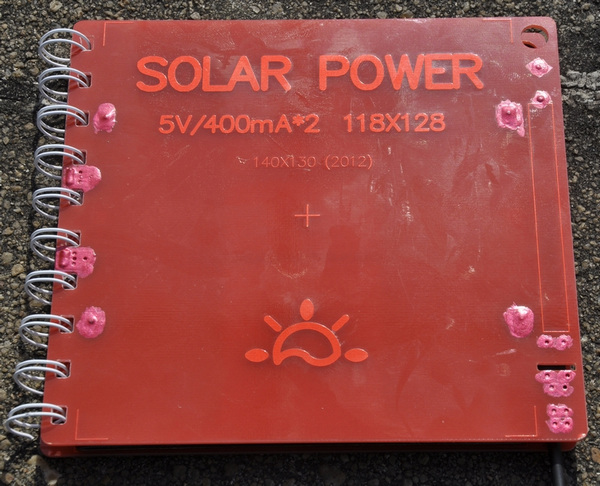

先上一张完后的太阳能充电板图（折叠，一般线路板表面是绿油，此次采用红油）

进展篇

回到深圳后，很快就投入到繁忙的工作中去了，挤出一点点时间，考虑细节、选太阳能板、购买、画线路板、打样PCB、组装，整整用了20多天，做好后，等坑爹的天空露点吝啬的阳光又去了近10天。终于，在3月5日的早上9：50分，见到了久违的太阳，虽然很短暂，还不是那么热烈，但已经很给面子了，抓紧时间，测试......

测试篇

展开后的太阳能充电板照片。背面是红色的PCB板，左右各一块滴胶形5V/400mA太阳能板

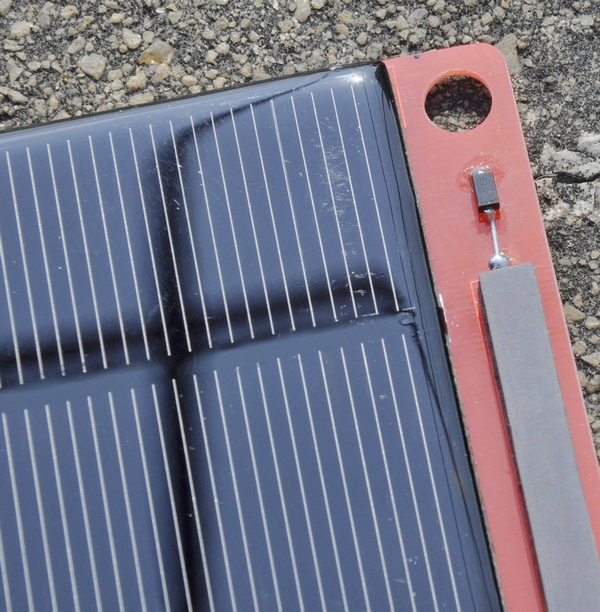

局部放大图，右上角为快挂孔，下面小块黑色的零件为1N5189（肖特基二极管），再下面是塑性磁条，用于保证太阳能板打开和折叠时有良好的定位与手感

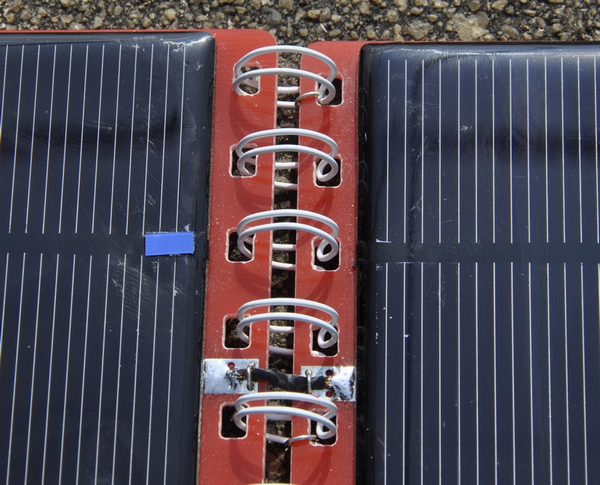

折叠的活动部分用记事本的钢丝环，中间黑色的连线为两块太阳能板并联连线，用多股细铜丝绞合，外套热缩管。保证良好的耐折性。

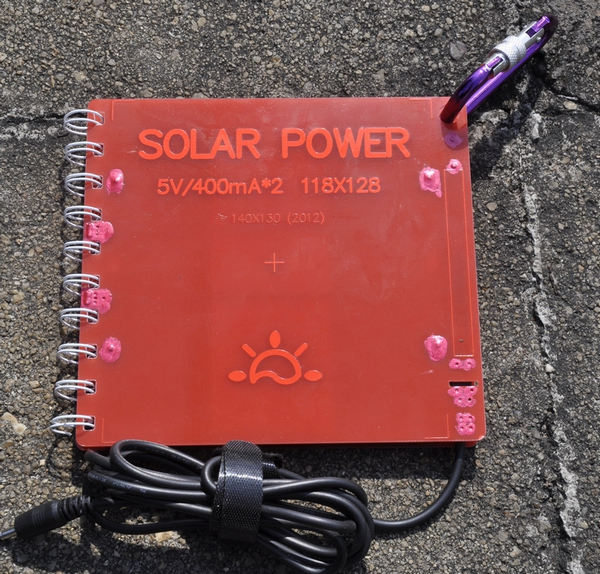

太阳能板正面，简单的设计了一下，并标注了些参数，因见到阳光，有些激动，板上有很多爪爪印，没来的及清洁。

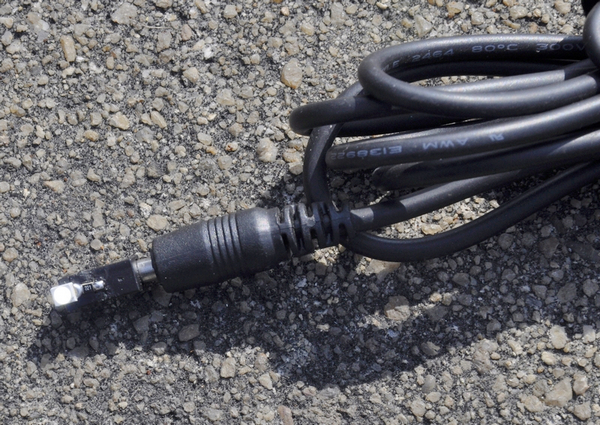

输出部分为DC小插头，为什么没有考滤接插件，而带根尾巴？主要考虑可靠性，户外环境复杂，如果晒了一天太阳后发现插头松了，根本没充上，就亏大了。
细心的同学会发现插头上带了个东东！这是临时做了验电器，上面有个高亮白光灯，此时是亮的，说明太阳能输出电正常。可是再亮，比起太阳来，简直是小儿科啦。

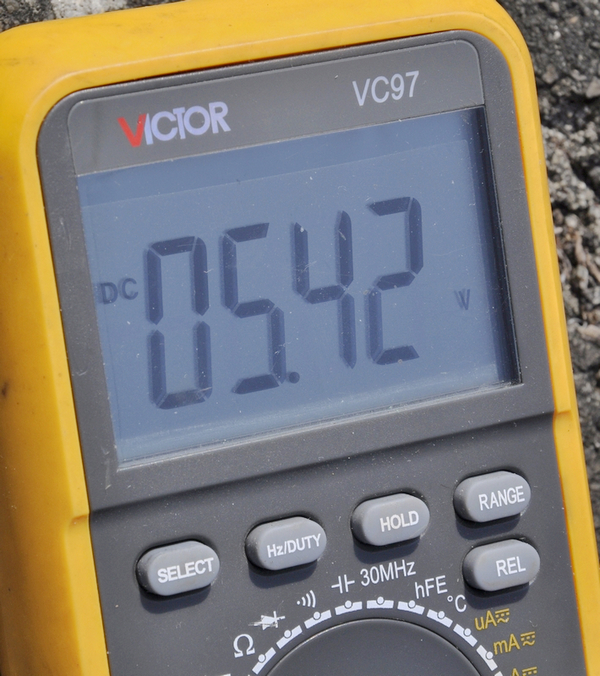

测试下输出电压（轻负载，只有几十个mA，满载测试待测，已补充）

显示为5.42V，完全满足使用要求。这里说明下，太阳强度的变化不会影响电压的变化，只会影响输出的电流。

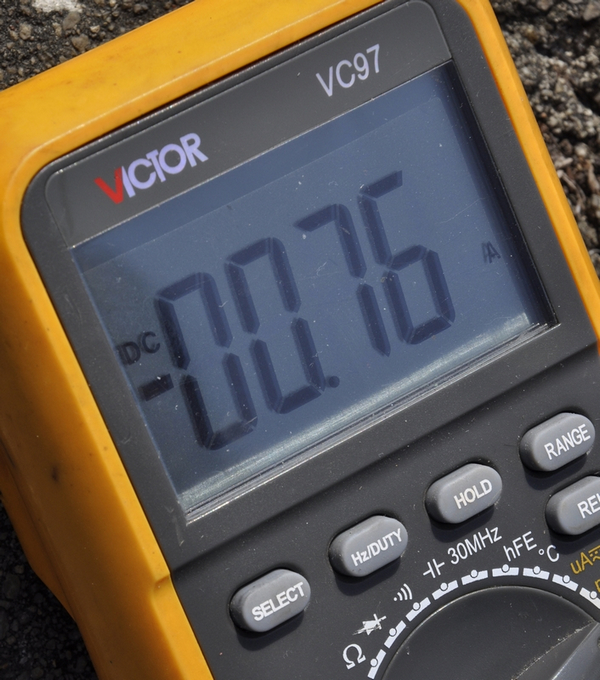

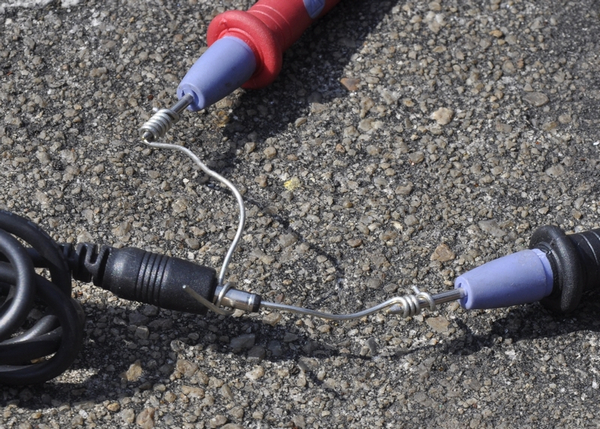

测试下电流（短路电流，满载电压值待测，已补充）

显示为0.78A（780mA），这是个重要指标，这是短路电流，带载电流与电压待测。

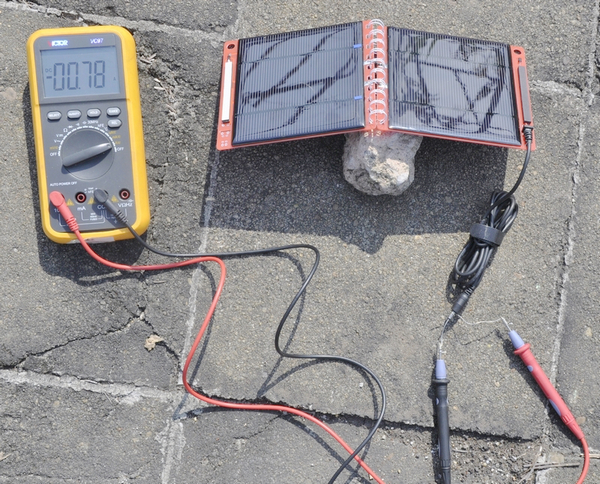

来张测试图

以下为3月17日进行的补充测试（深圳这段时间天气返常，又待了十多天，今天总算多云偶尔有阳光，抓紧时间测试）

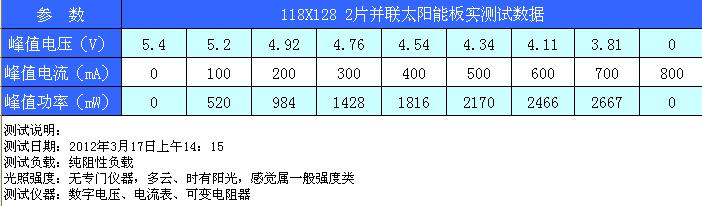

上表为实测数据

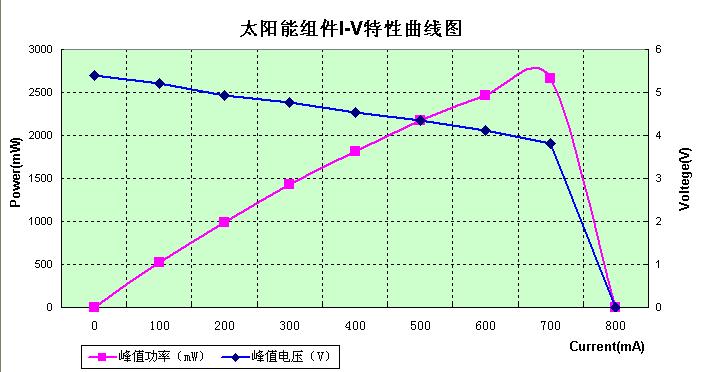

上图为此太阳能板的I-V曲线图

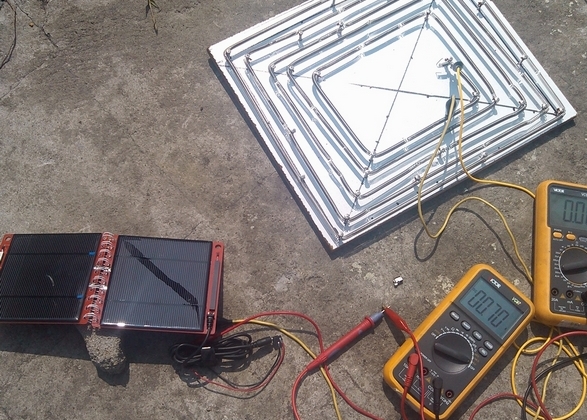

以上为测试现场图（电压表没有多余的手搭测试了）
说明：在输出为700mA时，电压为：3.81V，功率达到最大值：约2.67W，因移动电源内部有电源管理芯片，所以3.81V时，仍可正常充电。

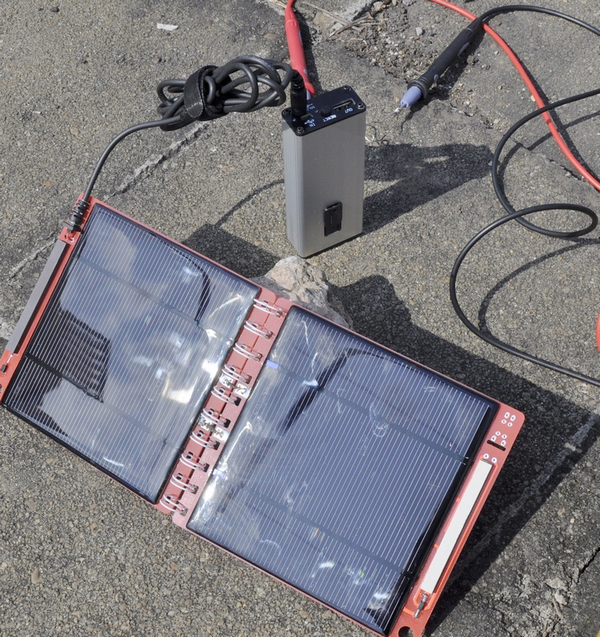

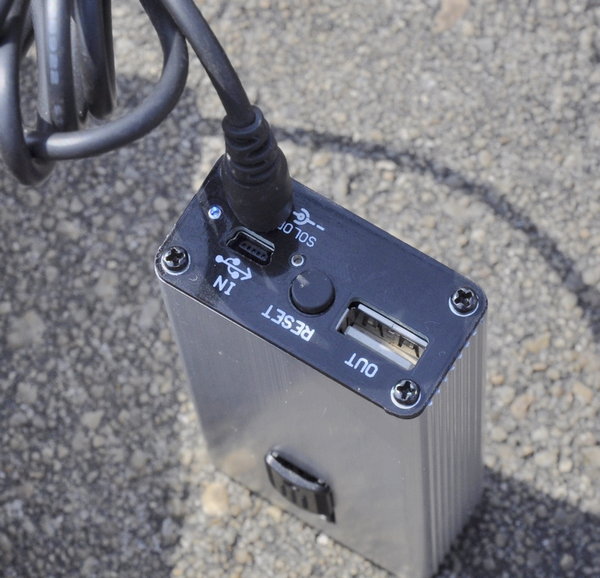

太阳能板给移动电源充电（手电筒式），插头旁有个蓝色的小灯，亮表示正在充电。

移动电源给手机等充电就没拍照片啦，这个很简单，为了能拖再多的用电设备，比如充两部手机，我改制了一个1拖4的USB扩展器，只要满足小塘的储水量最好大于取水量1.2倍以上，接4个充电设备都没问题。

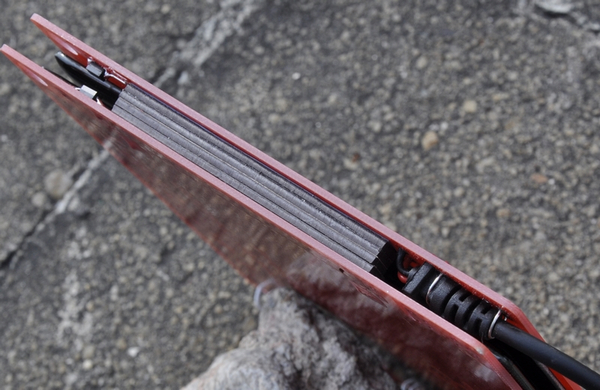

闭合后的太阳能板，两块太阳能板之间有缝隙，保证不会将滴胶面擦花，影响光电转换效率

下面介结下手电筒式移动电源（非DIY部分），因购于TB，为了避免广告嫌疑，不公开网址，需要的可悄悄，或通过图处的细节处自已寻找。

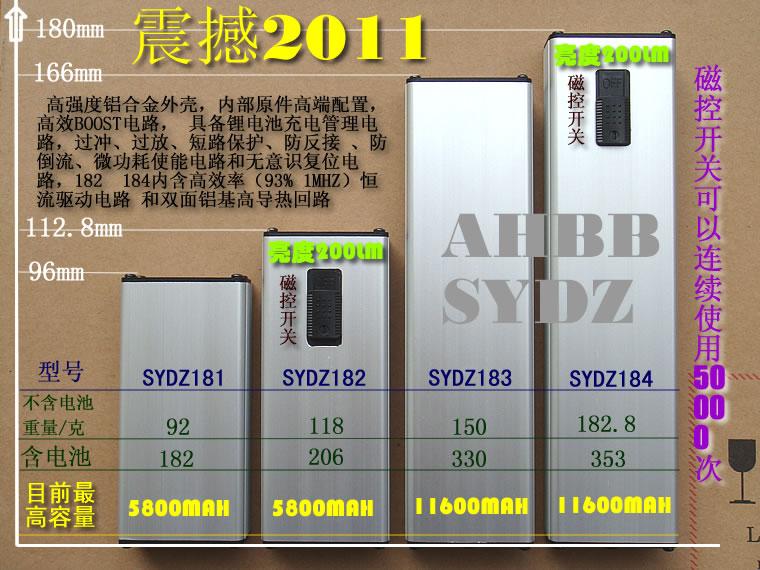

有几款可以选择，我选择的是182这一款
SYDZ182 在181基础上增加了高亮双头LED，亮度高达200流明，开关采用磁感应控制，循环使用寿命50000次，手感非常好，可以装2节18650电池，根据目前松下单体29000的来算，容量可以做到5800MAH 电池充满，灯可以连续亮6-9小时，内部采用双面铝基，高导热处理，可放心使用。其功能等于优秀的移动电源+可充放电管理的高亮电筒。

锂电池升压管理做得非常紧凑和巧妙，功能很多，充电部分可以兼容所有MINI USB 小口的充电器，也可以通过电脑USB充电或者外挂太阳能电池板进行充电。
带有短路保护，过充保护，恒流500MA充电，还有大电流DC充电接口
锂电池升压效率非常高，最高是94%，最低80%，电源可以在2.6V下稳定输出。

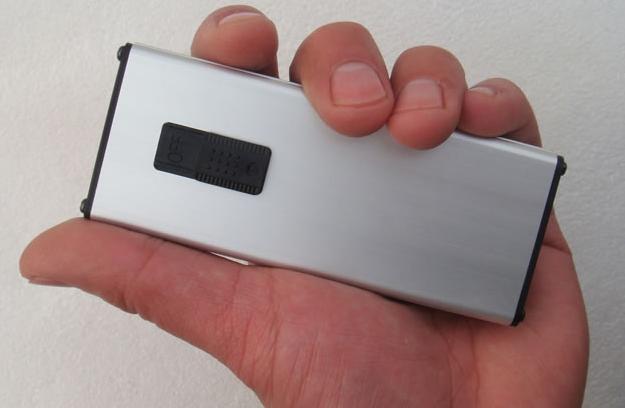

手感与外观

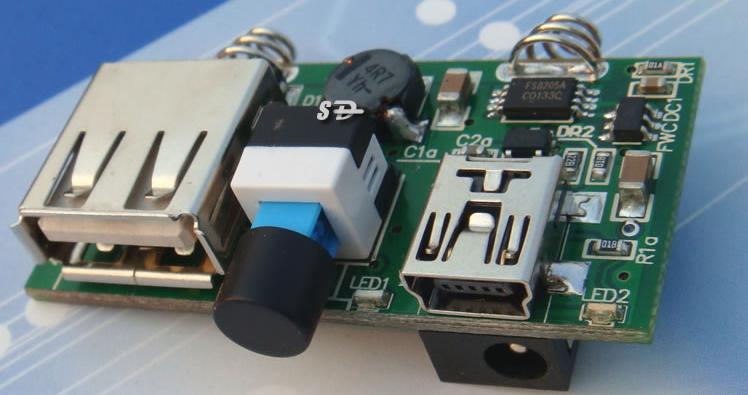

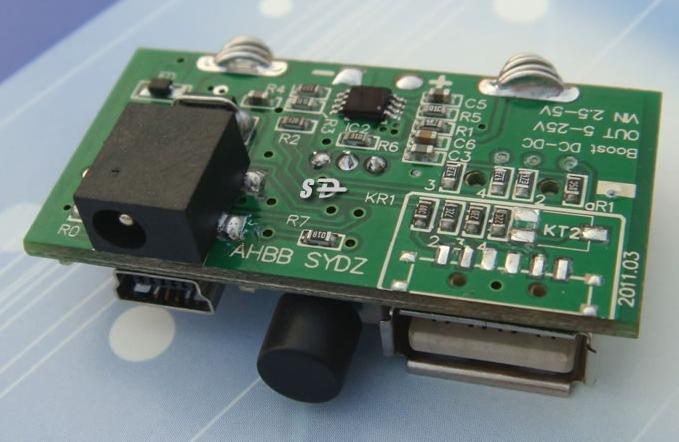

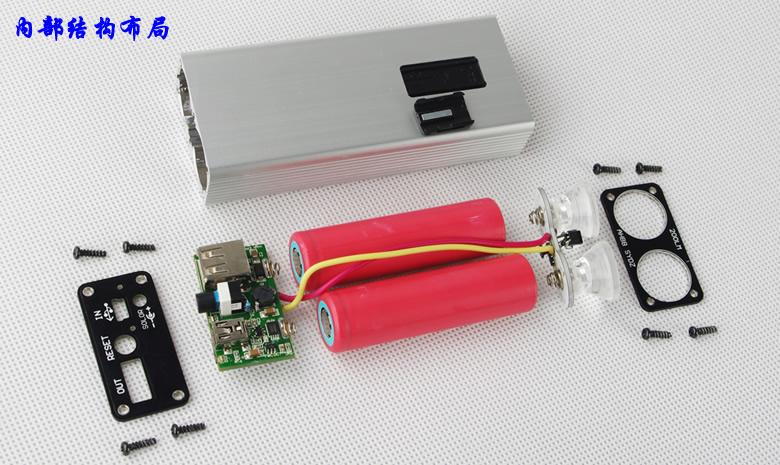

线路板细节图

灯头
一个好的电筒必须具备几个条件 1 好的灯珠，低光衰，高亮度 2 有良好的导热散热条件 3 好的透镜 4 高效率的驱动电路， 此款采用的是高导双面铝基板， 上面有高效率92%以上的驱动电路和磁感应电路。

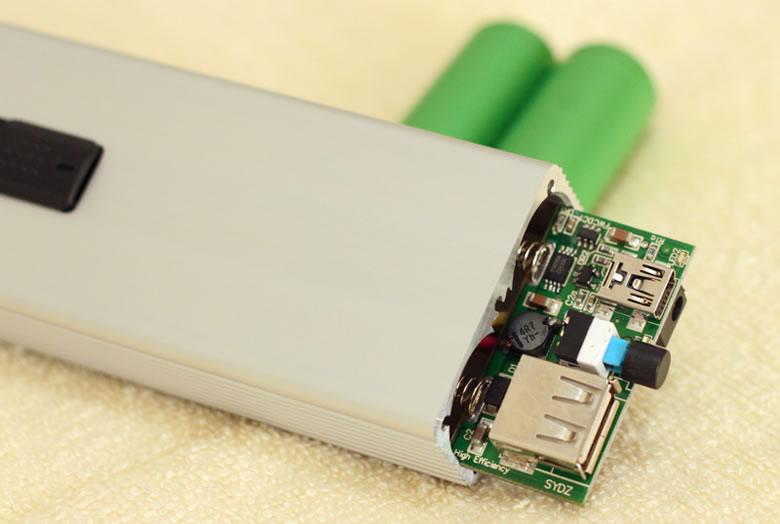

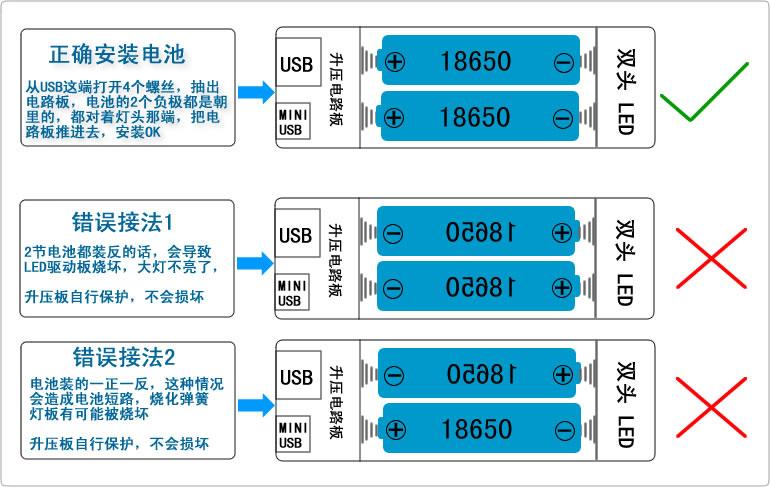

产品接口与使用

电路为UA级设计，按钮弹出，USB输出端空载的情况下，2节电池按5800MA的容量，可以待机600天，如果是长期不用，可以按下，待机1510天，也就是4年。 4节电池的待机翻倍。当然以上都是计算出来的，不可能那么久不用，我们想表达的意思是说这么小的静态电流，无需频繁按压开关。给手机充电就插上插头，不充电就拔下插头。

结尾篇

手电筒式移动电源，已用了近1个月，我的小米手机也用它充了数次电，电筒光线不错，因双灯设计，照射面积比较意。
要说缺点，1：不防水，解决办法，可用TT来解决； 2：形状为长方形，不太好固定在车把上。解决办法：用8字形多功能硅胶环固定。3：没有弱光或单灯模式。解决办法，有时间开打琢磨下，看是否可以实现。

太阳能充电板才刚刚开始用，目前测试结果还不完整，待后面测试后发现问题，再改善。

感兴趣的XDJM可以共同交流，挤了点时间来码字，现在是0：47分，该睡了。

-----------------------------END------------------------------

补充篇
对于不用太阳能的同学，下面东东用的到，特做补充！
现在旅店大多电源排插件有限，如果几个骑友同住，光充电就要排队，所以动手将1拖4USB转换器改装，变成1拖4个充电口（必须改装，直接用，手机可能会不认，并且输出电流不足，对于IPONE手机，还要匹配识别电阻，本人没有苹果，只用小米，所以没有制做与测试）

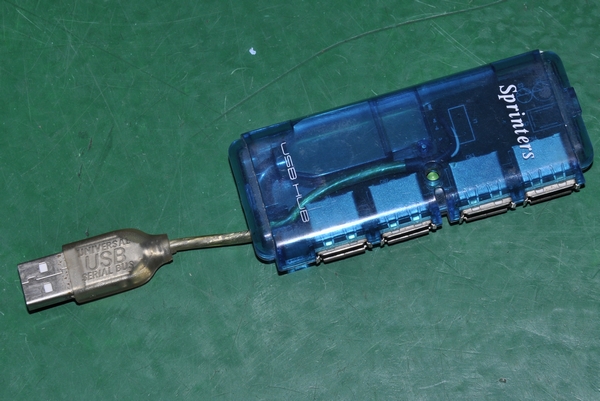

改装后的USB

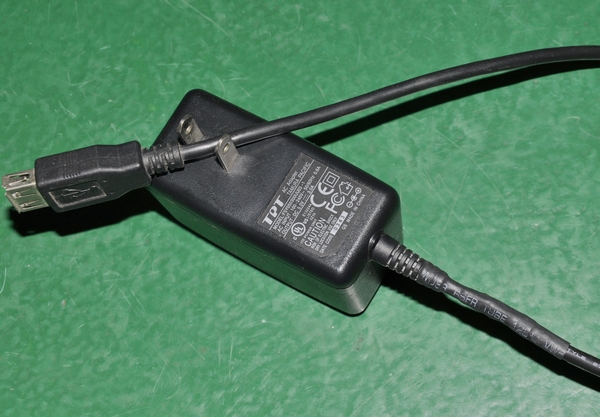

电源适配器

电源适配器参数，注意，为了认4个USB口都使用时，有足够的电流输出（>500mA），一般的手机电源适配器5V/0.5A或5V/1A就不够力了，我用的是5V/3A，可以同时充4部手机或其它用锂电设备。

手电筒常用的锂电18650充电器，用废弃的手机座充DIY改制，样了有些粗糙。

接了两台充电设备，小米手机与18650充电器，接4个也测试过，没有任何问题。

太阳能+手电筒+移动电源+1拖4USB，再配合电源适配器，那就无敌了！
用中午的时间更新下，哈哈。
