【装备测评报告】Fenix HL30高亮度双光源泛光型头灯测评报告

一抹清水 · 2012-04-08 04:12

解析产品名称：
Fenix HL30 2*AA 高亮度双光源泛光型头灯

Fenix代表厂家名称

HL30代表这款头灯的型号

2*AA意为本款头灯的供电电源使用的是 2节AA电池

双光源代表本款头灯的发光体设计采用了Cree XP-G，R5 LED，Nichia 5mm 红光LED两个LED
鉴于LED发光二极管是比较重要的元件，在此多言几句。
1. Cree 意为美国科瑞公司，XP-G是型号，R5是LED型号
2. Nichia意为日本日亚公司，5mm代表LED大小，红光意为该LED发出的颜色色别
简单点说：该款头灯设计使用了1枚美国科瑞公司XP-G型号的R5LED和一枚日本日亚公司5mmLED红色LED。

泛光型代表光亮是向四周散开的，非聚光型。
泛光型头灯便于识别四周的物体。
但散光型头灯有个弊端：
在雨和雾气环境中，会分散光线，降低可见度。较难看清路线情况，影响安全。
我个人比较喜欢兼顾聚光和泛光功能头灯。

一抹清水 · 2012-04-08 04:27

收到的物品：
1. 拆开快递包裹后的包装盒，白色盒内 内装头灯一只，一份说明书，2个撬瓶器。
1.1 包装盒是临时的，非彩盒包装。
1.2 说明书是临时用A4纸复印的。
1.3 翻看说明书随包装除头灯还应有，正式说明书，保修卡，彩盒。吸塑，防水圈各1PC的。
分析由于本次提供测评的是工厂测试工机的缘故，这些都省了。结果头灯防水圈断了后，市场上也没有找到配套，不免为以后的雨天山野活动担忧。

我个人而言，对于头灯重量这个指标比较看重，谁也不喜欢绑块石头在额头

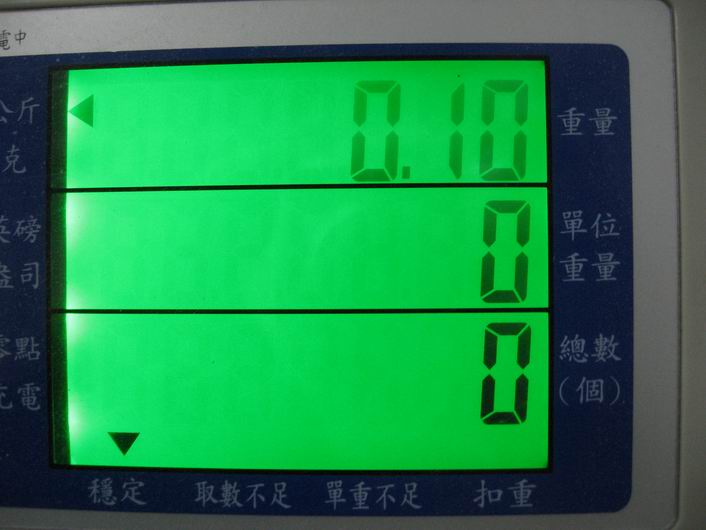

厂家净重标称70G，实际称重100，考虑到称的精度问题，有偏差。

24MM的带宽，佩戴时可以提供良好的稳定性。

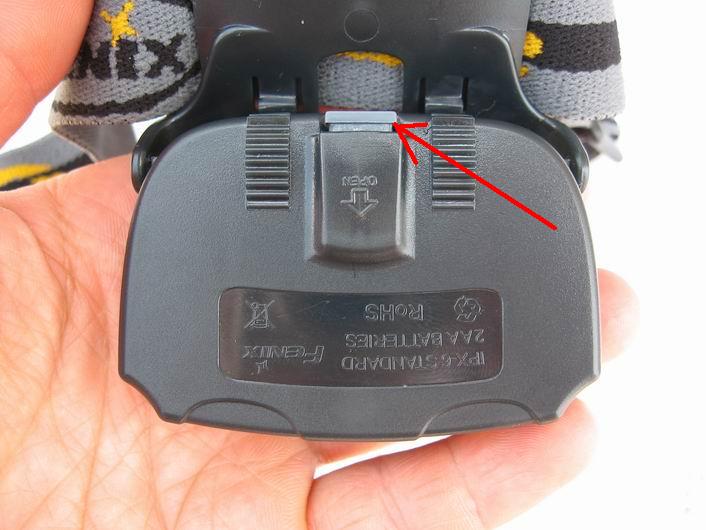

按照说明书操作，向下按动该按钮即可打开电池仓，实际情况根本无法从容的打开。
看到其它测评报告也有这种情况，应不是个案。
后面拆开后也没发现有毛刺，披峰类外观不良，因此推断为结构组合问题。希望厂家后续改善该问题。

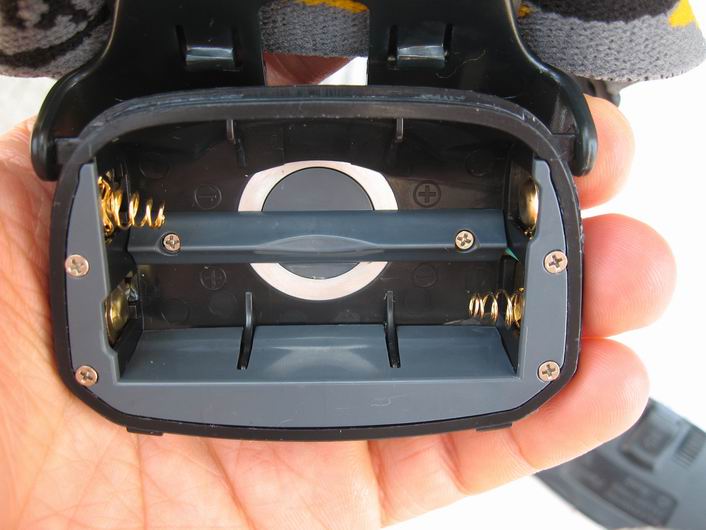

无法在进一步拆分，细看电路

一抹清水 · 2012-04-08 04:28

给你洗个冷冻桑拿，别想歪了

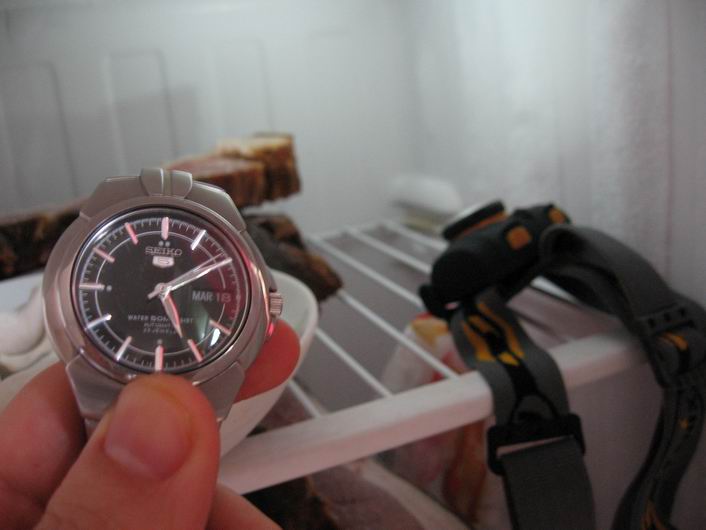

低温试验
试验地点：家里
试验装置：普通家用冰箱上层冰冻层
试验电池：杂牌镍氢 电量约为50%左右
试验时间：上午11：40-下午17；10分
试验温度：
由于当时未携带测温类仪器。按照普通家用冰箱冰冻层温度约为3℃，拟定为3℃

开始冷冻桑拿试验，预备，开始，“脱，裸奔，，，，

结束裸奔，因为时间关系，下午17；10分就收尾了，期间没有打开过冰箱。

在北方寒冷的冬季低温下应能保证一定的续航能力

防水性能：
从厂家的描述得知该款头灯具备IPX6级别的防水能力，
申请前本想实行恶意的喷淋试验，岂料第一次打开后盖时候无法用手掰开，只能强行用小剪刀撬开。
谁知把防水O圈给弄断了，厂家没有提供备用防水O圈。
不敢贸然在做防水试验。
看样子，第一次 都是很“紧”的啊

附带防水级别划分
IP防水等級詳細劃分

以下防水等級參考標準IEC 60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、
ISO16750等國際適用標準：

1．范圍
防水試驗包括第二伴特征數字為1至8，即防護等級代碼為IPX1至IPX8
2．各種等級的防水試驗內容。

（1）IPX1
方法名稱：垂直滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm
試驗條件：滴水量為1.0+0.5mm/min
試驗持續：10min

(2) IPX2
方法名稱：傾斜15°滴水試驗
試驗設備：滴水試驗裝置及其試驗方法
試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.
試驗條件：滴水量為3.0+0.5mm/min
試驗持續：4×2.5min 共10min

(3) IPX3
方法名稱：淋雨試驗
a.擺管式淋水試驗
試驗設備：擺管式淋水濺水試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°) 約4s 。
試驗壓力：400kPa
試驗時間：連續淋水10 min；試驗5min后樣品旋轉90°

b. 噴頭式淋水試驗
試驗設備：手持式淋水濺水試驗裝置，
試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min
試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min(不包括安裝面積)，最少5 min 。

(4）IPX4
方法名稱：濺水試驗；
a．擺管式濺水試驗
試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07 L/min ； 噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗時間：與上述第（3）條IPX3 之a 款均相同 (即10 min ) 。

b．噴頭式濺水試驗
試驗設備：手持式淋水濺水試驗裝置，
試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min
試驗時間： 即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min 。

(4)(4) IPX4K
試驗名稱:加壓擺管淋雨試驗
試驗設備：擺管式淋雨試驗
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。
試驗壓力：400kPa
試驗時間：試驗5min后樣品旋轉90°

其中：
1 直徑D的孔；2 受試樣品；3 轉盤；4平衡量； 5流量指示器和壓力計；r200,400,600或800；按受試樣品尺寸選擇最小的半徑； D = 0.4防水防護等級3和4；D = 0.8防水防護等級4K； 受試樣品的速度（1~3）min-1。

圖4 – 灑水（灑水管）理體制試驗裝置，防水防護等級3、4和4K

其中：
1 可移動置；2 噴淋管；3 軟管；4 流量指示器和壓力計；5 旋塞閥；6 受試樣品；7 平衡量；8 裝置的孔徑；
注：噴淋管有121個直徑為0.5mm的孔；
-- 中心1個孔
-- 核心區2層（每層12個孔，30度分布）
-- 外圈4圈（每圈24孔，15度分布）；
-- 可移動的罩蓋。
噴淋管應用銅鋅合金（黃銅）制成。
圖5– 手持灑水（灑水管）試驗裝置，防水防護等級3和4

（5）IPX5
方法名稱：噴水試驗
試驗設備：噴嘴的噴水口內徑為6.3mm
試驗條件：使試驗樣品至噴水口相距為2.5~3m ，水流量為12.5L/min (750L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min( 不包括安裝面積)最少3min 。

（6）IPX6
方法名稱：強烈噴水試驗；
試驗設備：噴嘴的噴水口內徑為12.5 mm ；
試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少3min 。

D=6.3mm 防水防護等級5和6K；

D=12.5mm 防水防護等級6。
圖6—噴嘴高速水流試驗裝置，防水防護等級5、6和6K

（7）IPX7
方法名稱：短時浸水試驗；
試驗設備：浸水箱。
試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距
離至少為0.15 m 。試驗時間:30min 。

（8）IPX8
方法名稱: 持續潛水試驗；
試驗設備試驗條件和試驗時間: 由供需（買賣）雙方商定.其嚴酷程度應比IPX7 高。

(9) IPX9K
方法名稱：高壓噴射試驗
試驗設備：噴嘴的噴水口內徑為12.5 mm ；
試驗條件：噴水角度:0°，30°，60°，90°(4個位置）；噴水孔數:4 個；樣品臺轉速:5 ±1r.p.m；距離為100 ～150mm，每個位置30 秒；流量為14～16 L/ min，噴水壓力8000～
10000kPa ,水溫要求80±5℃
試驗時間：。每個位置30 秒×4 共120秒

其中：
1 鼓風噴射； 壓力（1005）bar； 流量（151）l/min；2 蓋板；
3 撞擊盤2×30mm（2mm行程）；4 減震器； 5 工作寬度。
圖7—按防水防護9K等級用于防護高壓/噴射清選設備的水噴射撞擊力測量

其中：
1 鼓風噴射噴嘴；2 受試樣品；3 轉臺；4 轉軸； 5 參考點（0°，30°，60°，90°）對受試樣品柱面分面；6 位置1；7 位置2；8 位置3；9 位置4；
圖8 防水防護9K等級用于防護高壓/噴射清洗試驗裝置

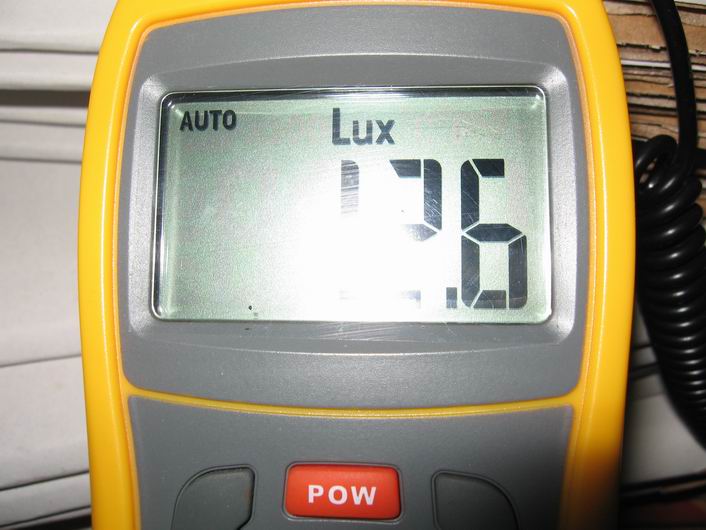

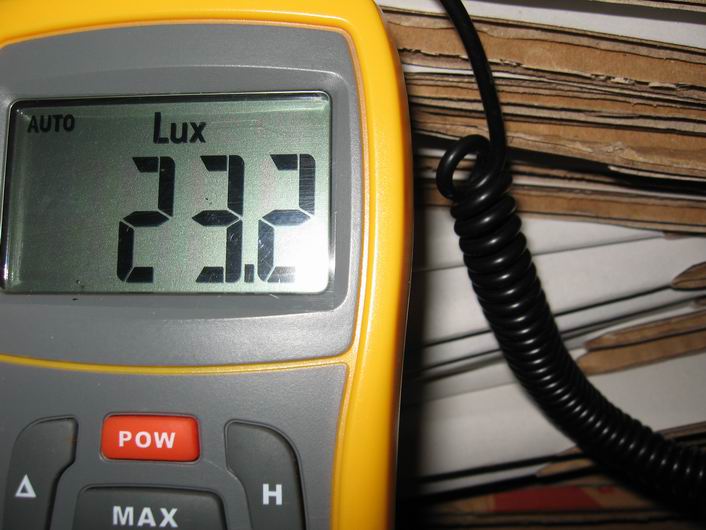

照度仪测试：
使用仪器：国产某普通品牌照度仪
单位：LUX，勒克斯
低亮档流明：

中亮档流明：

高亮档流明：

极亮档流明：

得出数据不进一步分析

一抹清水 · 2012-04-08 05:43

初期测评
1. 磨房深圳百公里报名的是体验组，大白天的人山人海打了一下酱油就撤退了，头灯未派上用场
2. 清明节3天假期，工作上突然有事，未能在山野测评

初期实地测评：
测评地点：某公园
路面情况：鹅卵石路，普通泥地

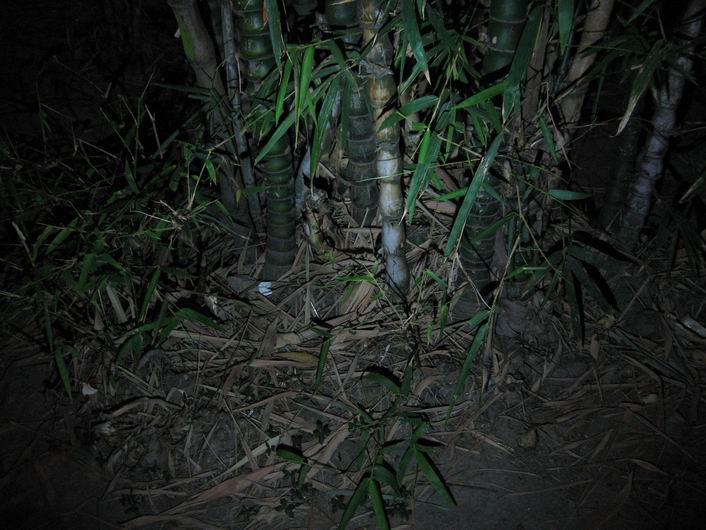

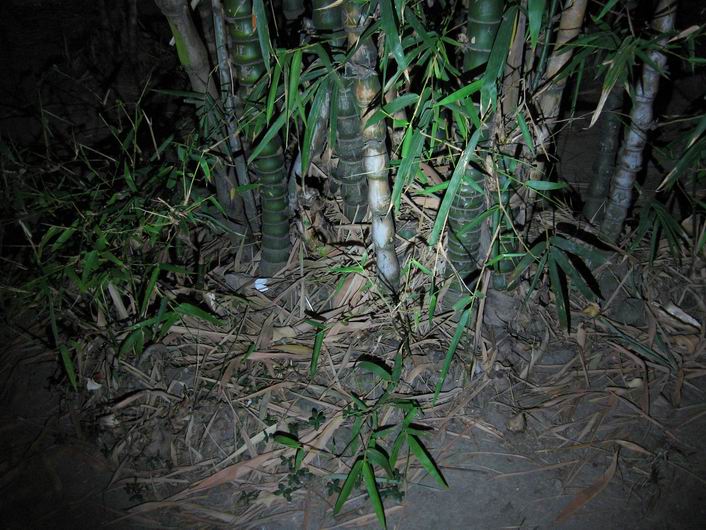

植被情况：竹林，灌木丛等
人数;2人
活动性质：饭后散步

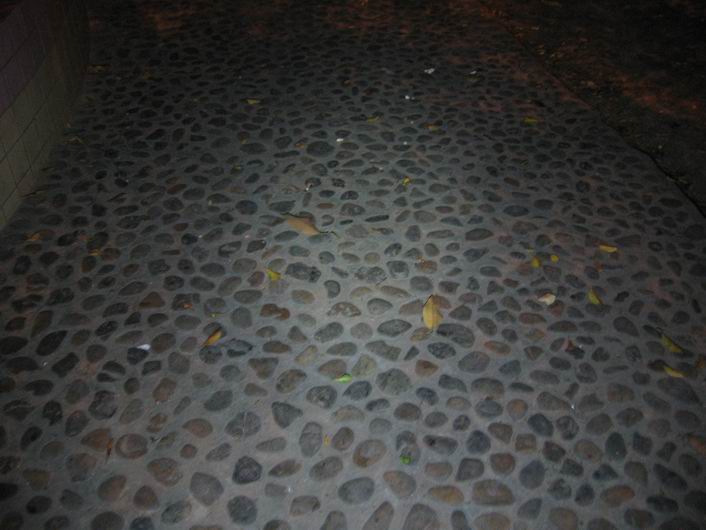

使用低亮档，距离拍摄物体1M左右的实图
拍摄物体的颜色还原性较好

总结：
1. 红灯模式不是闪烁型。
2. 头灯主体和电池仓一体的设计，感觉偏重。

慢慢完善。
