那些年我做的酒精炉（43楼又更新两款炉子的说）

寂寞帝 · 2012-11-22 10:58

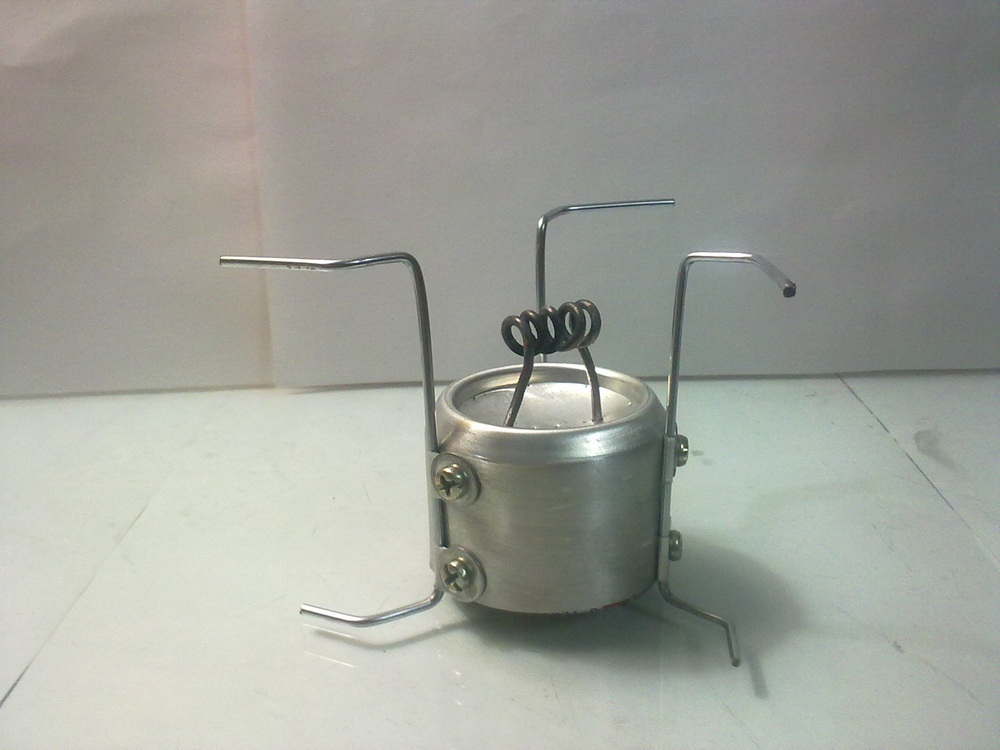

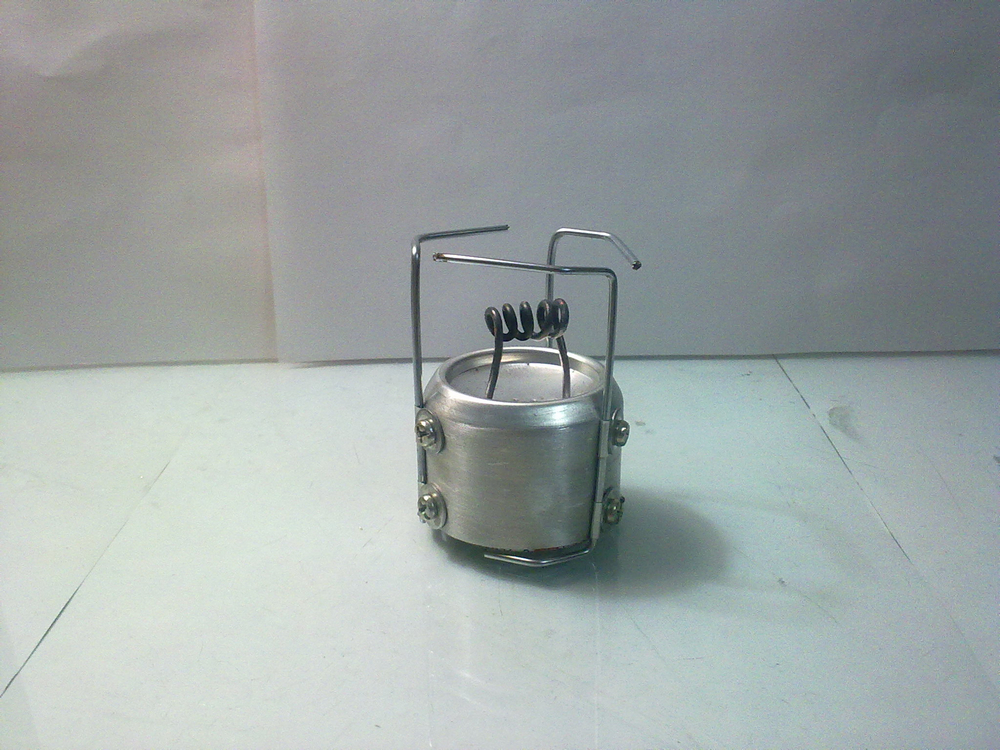

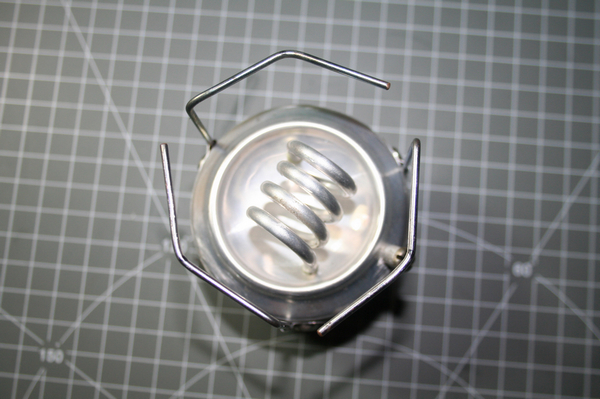

第一个试手的作品，灵感来自facebook上tetkoba大神的作品。感觉他的炉架恰到好处的配合住了酒精炉的使用就果断引用了。

寂寞帝 · 2012-11-22 11:02

原理很简单通过对螺旋铜丝的加热来间接汽化炉内酒精，算是个压力炉吧。

寂寞帝 · 2012-11-22 11:04

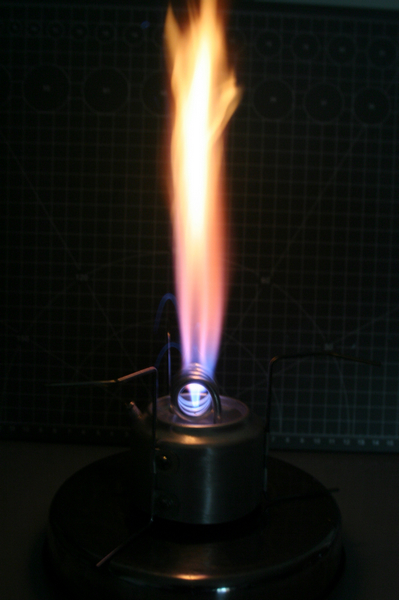

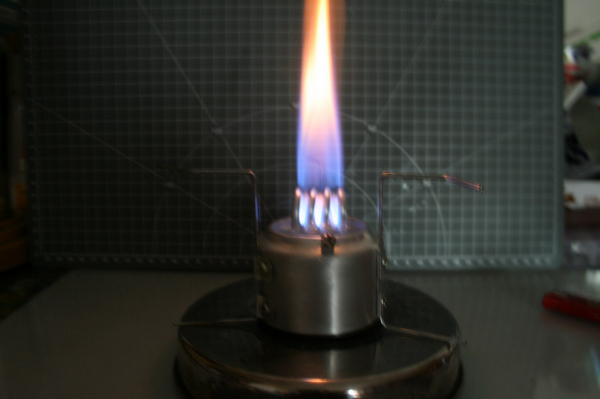

火焰很完美，喷出的基本上是蓝焰由于要加热螺旋铜丝因而偏黄。

寂寞帝 · 2012-11-22 11:07

实测，烧水时拍的。用的是火枫的集热咖啡壶，大概三分半就烧开了。算是蛮快的

寂寞帝 · 2012-11-22 11:09

做的第二个，带热交换片的半开放微压炉。本来想做个能产生龙卷火焰的炉子，这个是个失败的作品。不过效率还是很不错的，500ML水也是大概三分半左右就能开。

寂寞帝 · 2012-11-22 11:11

炉子都是用的铝制易拉罐做的，但都经过的别压制。第一方便收纳，第二增加点容量。

寂寞帝 · 2012-11-22 11:12

火焰很大不过不太稳定

寂寞帝 · 2012-11-22 11:14

烧水测试，都是在家里。三分半大概都是这个用时，到了户外的话得看环境了风大风小很重要有了挡风板风的影响还是很大。不过户外用500ml水大概也就5分钟左右。

寂寞帝 · 2012-11-22 11:16

不知为何~觉得龙卷火焰很漂亮，一直想做个能冒出龙卷的炉子。经过一番良久的思考和设计终于还是出来了。

寂寞帝 · 2012-11-22 11:17

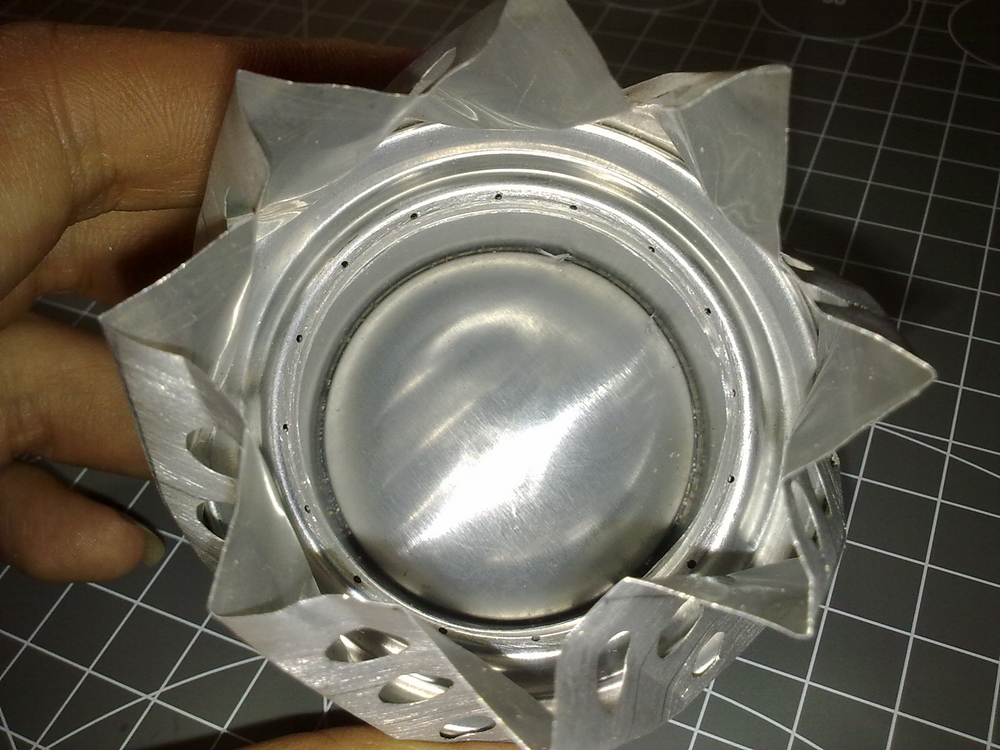

外观造型很诡异的说~

寂寞帝 · 2012-11-22 11:21

看起来像个菠萝。。。。。。

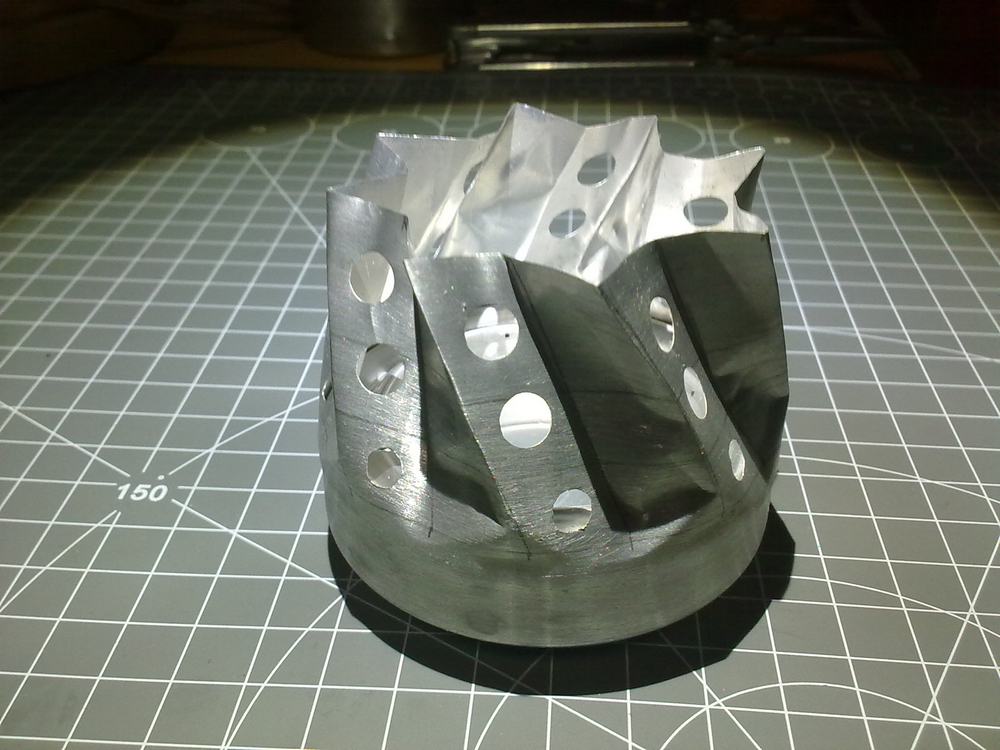

龙卷风的原理很简单火焰燃烧加热周围空气，通过热空气上升带动火苗的燃烧方向。看这侧螺旋炉壁，热空气被这样螺旋形的孔疏导后螺旋式的上升同时引导火焰旋转行程龙卷状。

寂寞帝 · 2012-11-22 11:22

龙卷风内部和普通微压炉一样的结构

寂寞帝 · 2012-11-22 11:23

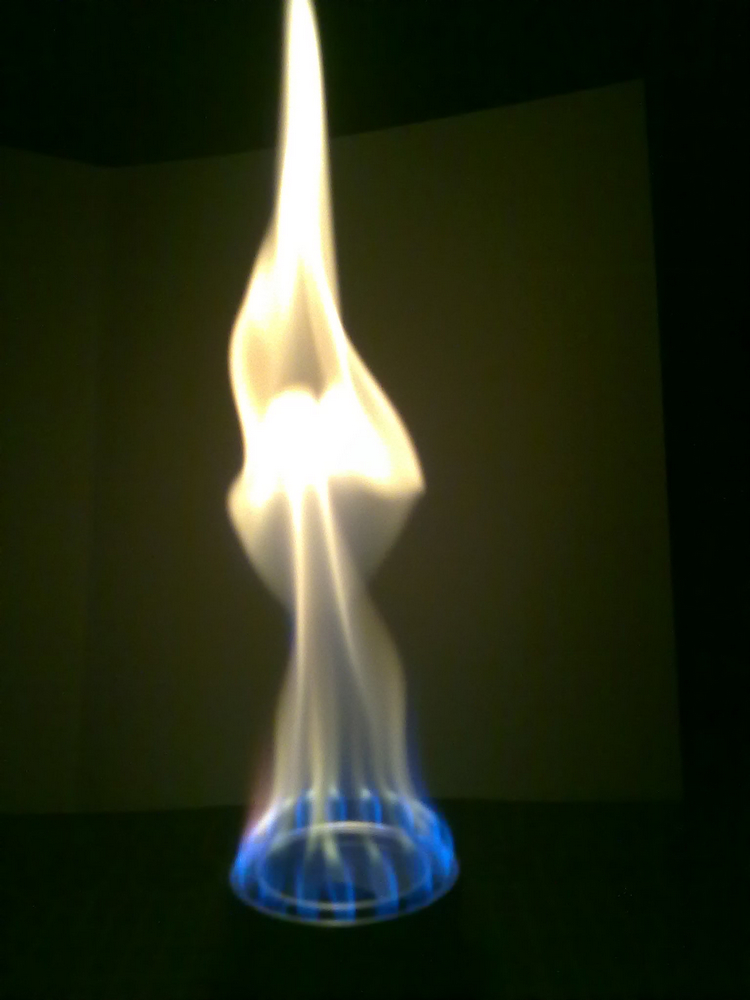

火焰很稳定而且集中

寂寞帝 · 2012-11-22 11:24

渣手机拍不出效果吖~不然完美的龙卷将在眼前呈现

寂寞帝 · 2012-11-22 11:36

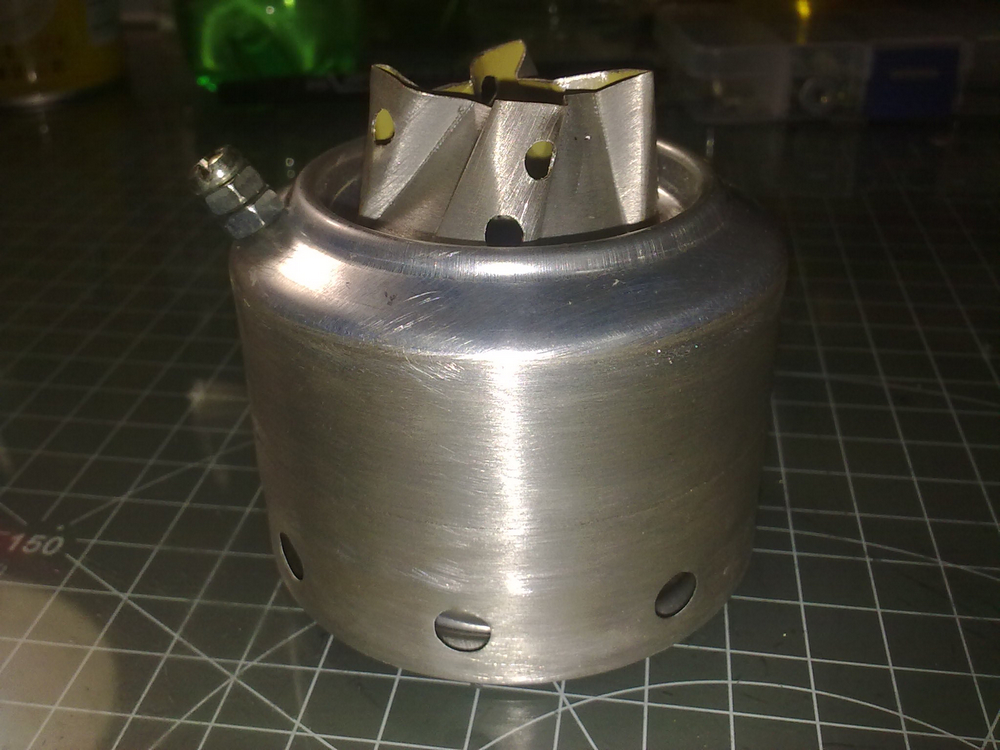

这个是龙卷风的升级版，全封闭压力炉又称小炸弹。。。。。。

寂寞帝 · 2012-11-22 11:37

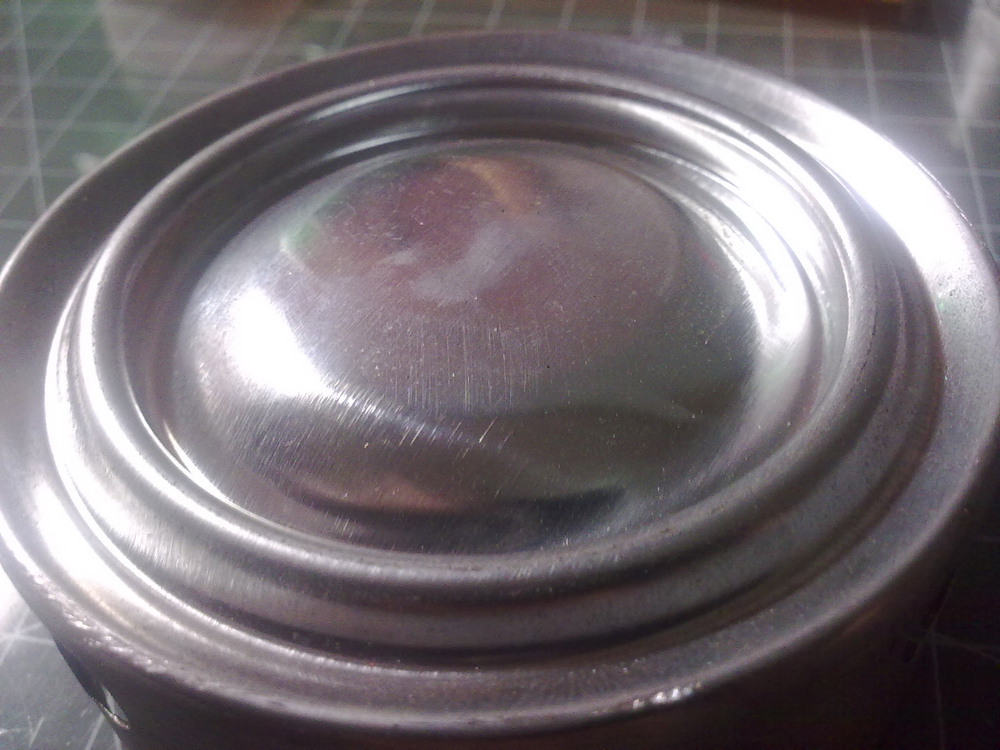

炉子底部~

寂寞帝 · 2012-11-22 11:38

路口，炉子是中央侧喷式的

寂寞帝 · 2012-11-24 18:38

这个问题我也想过，不过后来觉得不好操作放弃了。其实炉子容量都挺大的基本都70ml以上，我一般都用来烧水在户外有风的环境用20ml就可以烧开500ml水了，因此用酒精炉都会带上个注射器来取用酒精。酒精炉功率比较小不建议用来烧火锅什么的，太大锅的东西真心不给力。煮500ml以下的液体或者煮饭现在的炉子50ml的容量足够了。

寂寞帝 · 2012-12-21 16:49

话说这个月流量又回来了，继续更的说

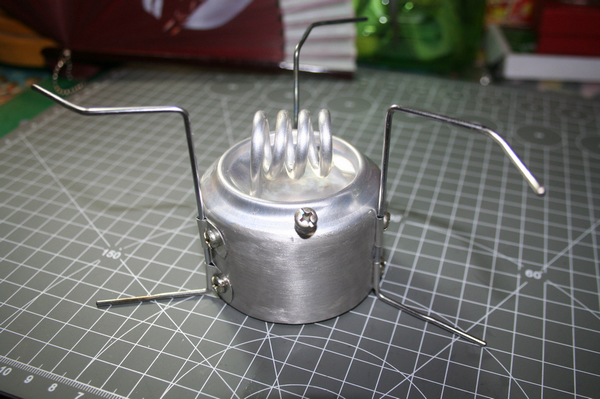

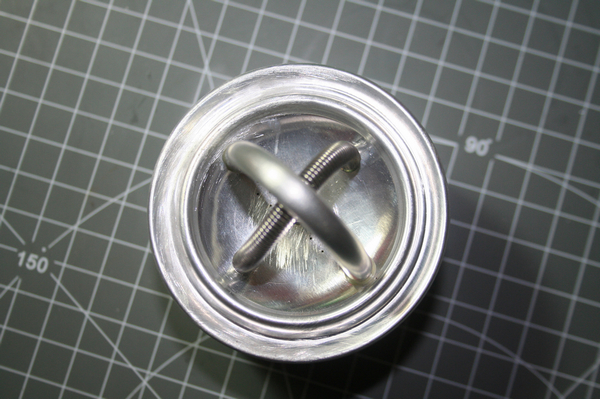

这个也是压力炉，通过上部铝管加热炉内酒精。特殊的地方在于炉顶喷口处架设了更金属丝对喷口酒精蒸汽进行二次加热，以便提高酒精利用率。

寂寞帝 · 2012-12-21 16:51

炉子也是用铝制易拉罐做的，表面进行了打磨和压制处理。虽然不打磨也能使用，但易拉罐表面涂层并不耐高温烧久了变色会黑。有些易拉罐表面涂层经高温后会发出有害气体，比如燃烧时有异味原因就是它了。因此我是比较讨厌涂层的，打磨后炉子也比原来好看多了。

寂寞帝 · 2012-12-21 16:56

炉子功率还是很不错的~室内烧开500ml水用时大概也就三分半至四分钟左右

寂寞帝 · 2012-12-21 16:58

当然压力炉的通病它还是避免不了的，很费酒精一次加22ml左右的酒精也就够烧开500ml水。因此金属丝的二次加热很不明显，或许只能说是个摆设好看罢了。

寂寞帝 · 2012-12-21 17:01

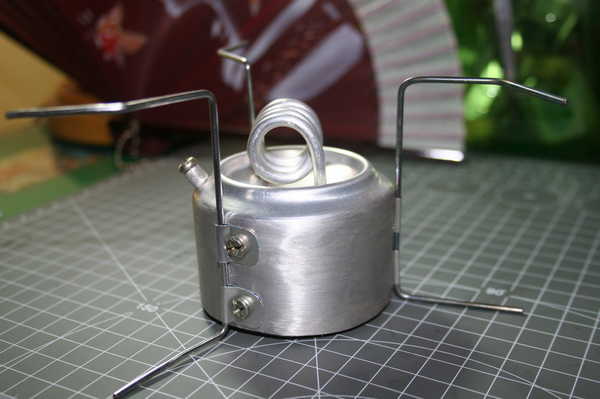

这个是九月份的作品，铝管酒精炉。可以说是我所做这么多以来最精致的一个了。不过小看它的功率了，刚开始用还觉得不错。但烧久了铝管就熔了。。。。。。。。因此建议玩酒精炉DIY的朋友最好还是选用铜管这类熔点高的材料作为导热材料比较安全。

寂寞帝 · 2012-12-21 17:04

自带炉架，紧固件结合处都用705硅胶密封了。实验了挺久除了铝管熔了以外没漏过。。。。。。。。

寂寞帝 · 2012-12-21 17:05

铝管处弯曲了三圈，同样的喷口也开了三个直径都是0.5mm。

寂寞帝 · 2012-12-21 17:10

压力炉的通病之二就是预热问题，刚开始温度低酒精汽化慢是一定的。为了加快预热速度，铝管内都塞满了钢丝材料。以便酒精更容易吸入铝管，这样顶部凹槽内点燃的酒精就能隔着铝管直接加热使管内酒精迅速汽化达到快速加热目的。很明显~这样的设计使得预热过程只需十多秒就能完成~

寂寞帝 · 2012-12-21 17:11

完美蓝焰~炉子的效率比一般的半开放式微压炉还是高挺多的~

寂寞帝 · 2012-12-21 17:13

当然功率也不错，室内三分半左右就能烧开500ml水。
