昨晚熬到11点多DIY的太阳能充电器。申请加精

我是只穷驴，所以旅途中注定不能腐败。住店要花钱，又不想做沙发客借宿别人家。所以我只能住帐篷了。苦于没有地方充电，移动电源容量再大也有用完的时候。遂决定做一个太阳能充电器。既然要做就要做好，这是我的原则，废话不多说，上图。

一堆东西。

焊接二极管，而且一定要焊接二极管防止烧坏太阳能电板。选择二极管一定要选阻值小的。

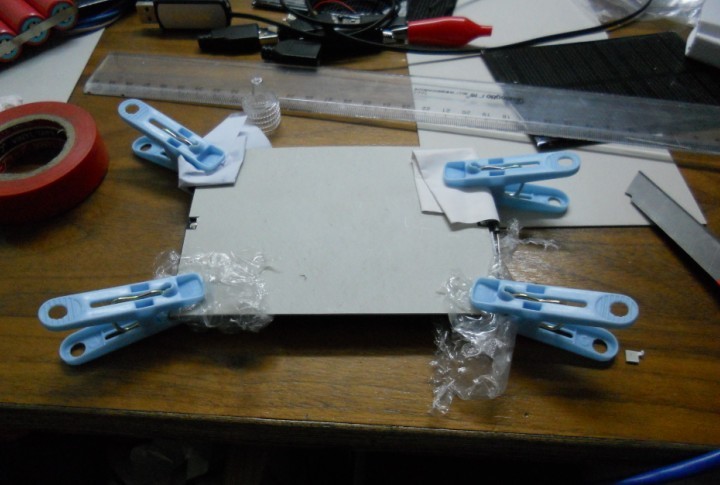

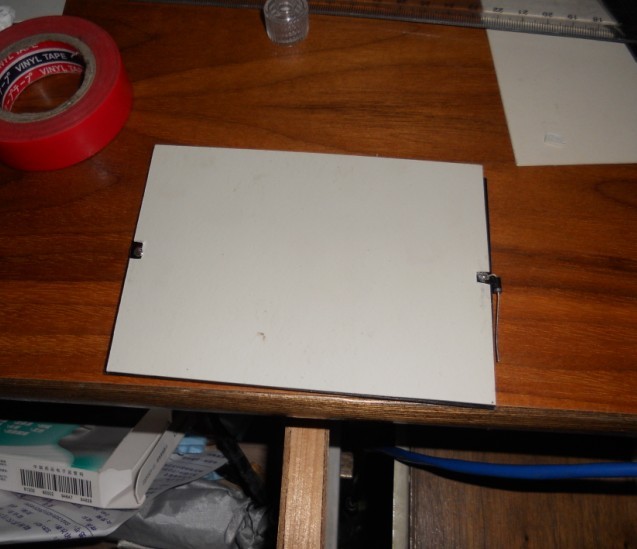

切割减震板并把正负极露出来。

粘贴减震板

连接线，线一定要选纯铜粗的。减少电流传输中的损耗。

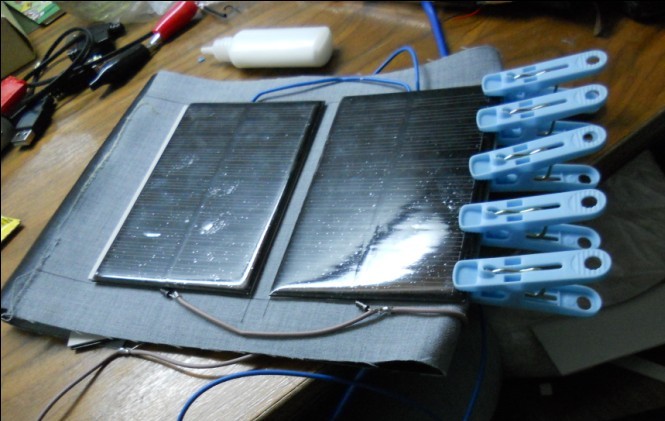

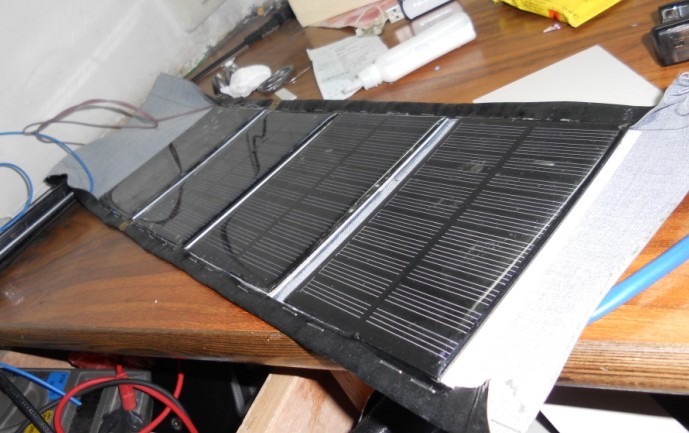

固定电板在PU皮上面。

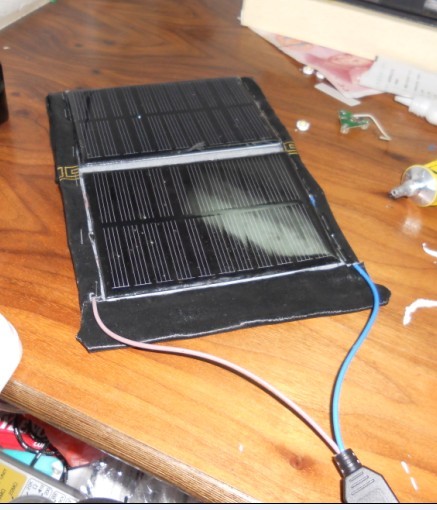

继续固定

固定完成，收边，把线封到两边包起来。这个位置是订书机订的，屋里没有针线。

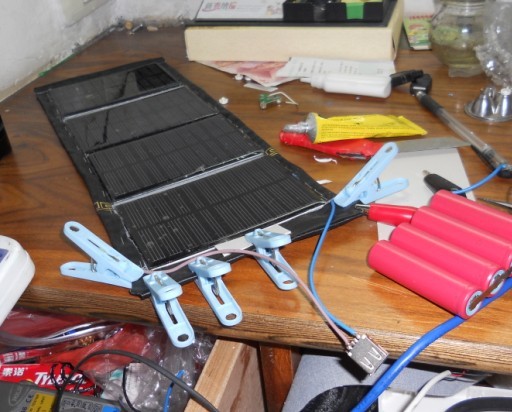

收两头的边并焊接USB母头。装上强磁。

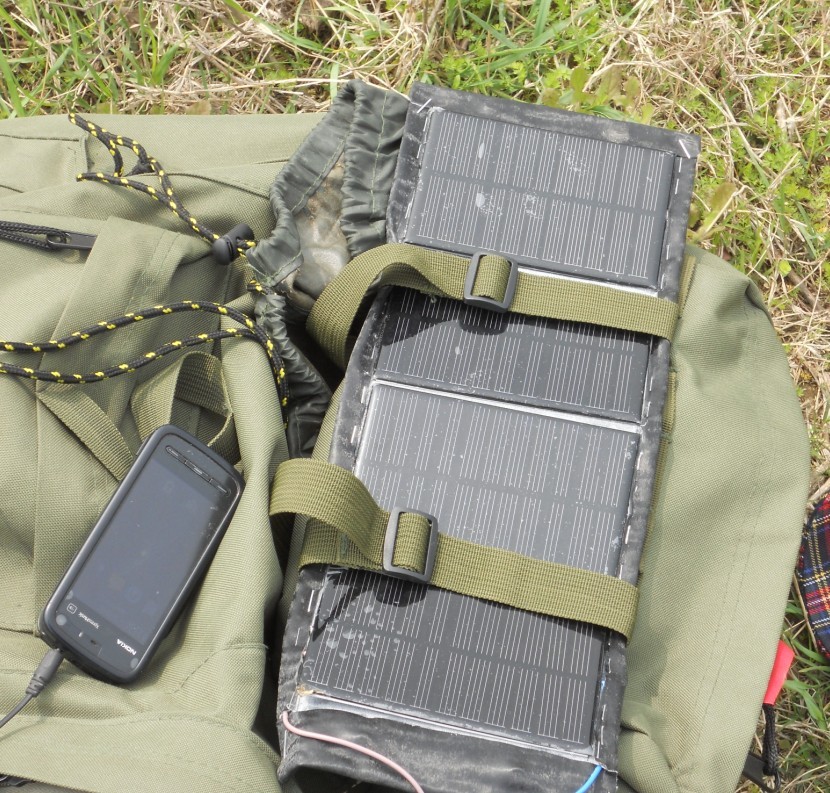

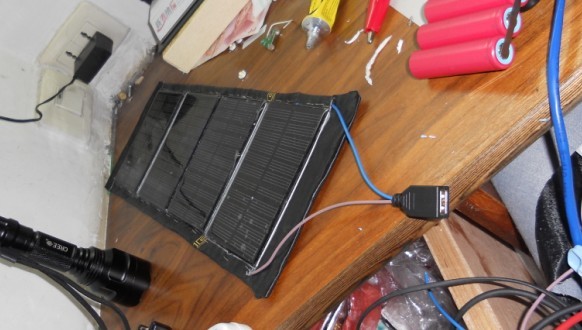

完工。

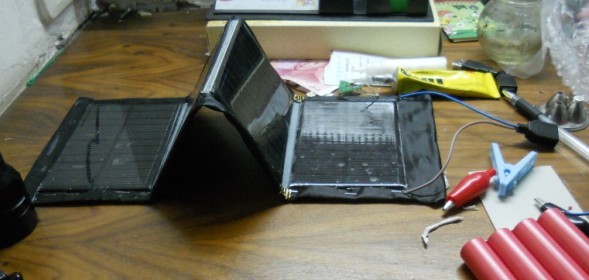

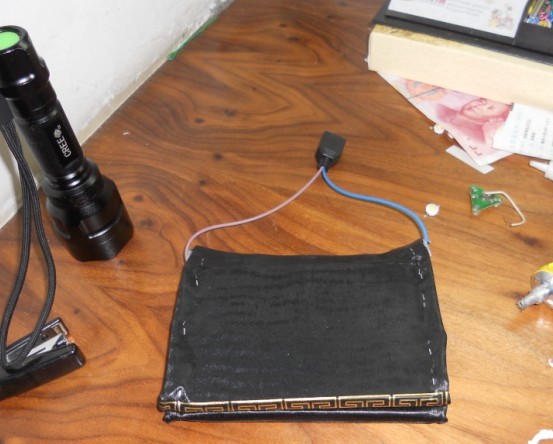

折叠展示。

半折叠展示。

几何折叠

等胶干的时候做配套的移动电源。

怕电池爆炸，带了个泳镜保护眼镜。

准备用4个三洋18650 3.7v 2600ma锂电池做移动电源。最后不小心把正负极反接了。一阵青烟，电路板报废了。今天已经在淘宝买了板，要3天后才能到货，太阳能配套的移动电源等电路板到货了再D吧。

下面说说这些东西的一些参数。
太阳能电板：单晶硅 5.5v 200ma输出 4块并联 5.5v 800ma 输出。寿命一般在15年左右。完全足够手机数码相机等各种电子设备充电。不要选择多晶硅太阳能电板。至于为什么百度一下吧。

二极管：二极管没什么参数，主要作用防止电流倒流烧坏电板，尽量选用质量好阻值小的二极管减少电流损耗。

导线：我用的是机顶盒的220V纯铜线。够粗。硬度也合适。比USB线电流损耗更低。

USB母头千万不要接反了，不然会烧手机或者接上去的任何设备。

太阳能充电器基本讲完了，还有很多细节要注意的，这里我也说不出来。
现在提前说说我准备D的移动电源。初步确定4个三洋18650 3.7v 2600ma 锂电池，生产日期 2012年12月。我还有两个国产18650电池留作备用。电路板选的是淘宝的一款单pcb 之前考虑过双pcb 但我看这这款单pcb后就没选双pcb了，因为这款单pcb保护电路做的很好，。这东西最关键的就是保护电池。锂电池爆炸还是很恐怖的。加一个十级电量指示电路板。更精确的判断电池所剩电量。起到控制充放电次数。延长电池寿命。

先扯到这里吧，等移动电源做完了再上图上步骤。

王kk · 2013-03-23 12:25

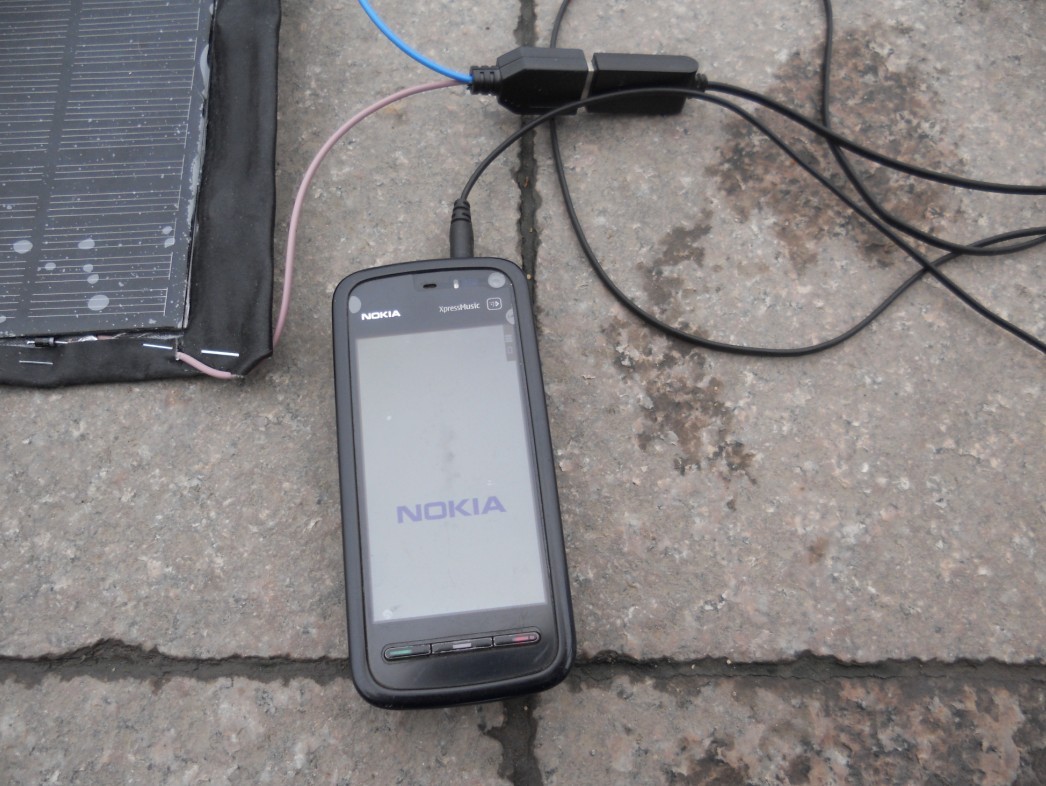

测试报告：时间今天上午十点地点室外人物我自己天气小雨输出电压5v 接手机可以充电。火堆边可以充电。下午4点阴输出5v 接手机可以充电。万用表不能精确小数点，所以测得5v电压是5v 到5v以上。电流没测。找个专业点的万用表后再发详细测试报告。

王kk · 2013-03-24 11:27

早上带了一块没电开不了机的电池测试。测试结果比较满意。

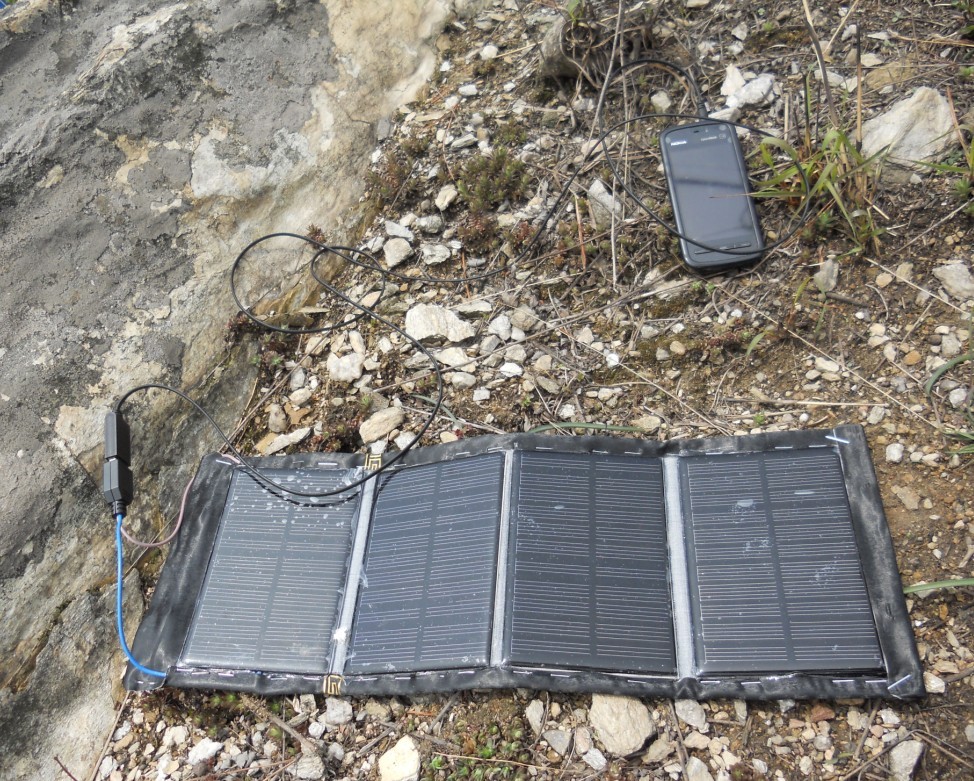

早上 8：08 天气：没看到太阳地点：新荣村客运站广场可以充电。

上午 9：49天气：微弱阳光地点：巴士上面靠近走道边的座位可以充电
上午 10：40左右下车，拔了充电器。电量显示一格。我手机电量显示共7格
下车后转麻木没有充，爬山的时候树枝把线挂掉了，就没有充了。

中午 12：24 天气：阳光不错地点：龙王尖山顶可以充电再次开始充电，目前电量显示1格

下午13：25 天气：阳光不强地点：下山路上挂背包上可以充电。

下午 13：38 天气：阳光不错地点：山脚休息处手机提示电量充满。

王kk · 2013-03-25 13:58

刚刚完成的移动电源。
亮点一：大容量10400ma 。（真实容量，不是外面卖的1000ma虚假容量）
亮点二：安全采用日本进口三洋锂离子电池。加上PCB双重保护电路（虽然小日本人不怎么样。但东西质量没话说）

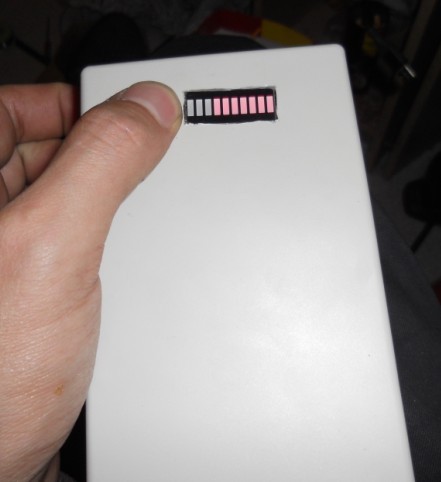

亮点三：剩余电量详细采用了十级电量显示装置随时随地可以知道剩余详细电量（电压）
亮点四：可以和之前DIY的太阳能充电器结合使用。（专门挑选的PCB电路板输入电压5-5.5v）

材料：盒子 4块三洋18650 2600ma 生产日期12年12月 PCB保护电路板十级电量显示

过程：

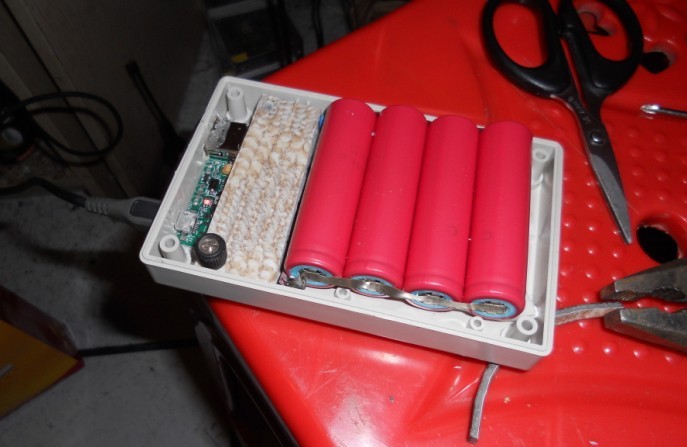

1.先用pcb保护电路板对应盒子开口，露出运行指示灯 USB输出 MICRO USB输入接口。
2.将电池并联并连接到PCB保护电路板上。（注意正负极）

3.安装散热板

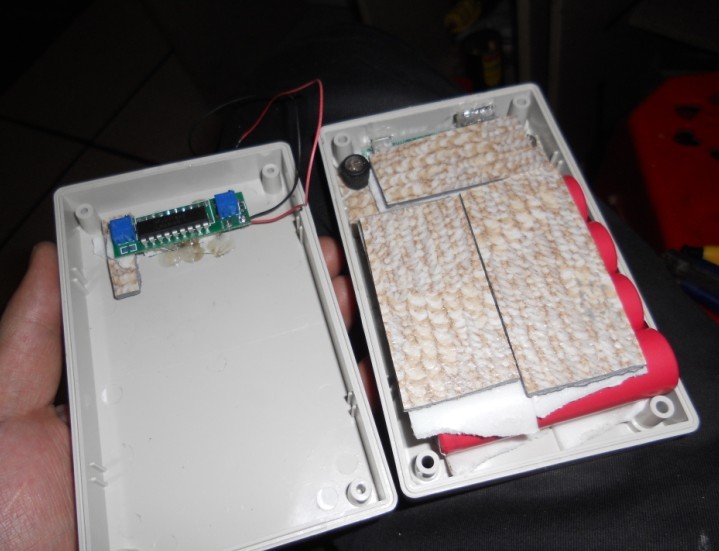

4.根据剩余空间安排十级电量显示位置并在盒子上开口。
5.固定电量显示

6.在电池上安装散热板，并连接电量显示。
7.合上盖子。充电测试及电量显示测试。

十级电量显示,没加一级电量增加0.13V 第一级是3.0v 第十级是4.2V。可调节。
这块pcb保护板是根据前面做的太阳能充电器选的。两者搭配，出门一年都不需要220v了。
总容量：10400ma 电池低压保护：3.0v 电池高压保护：4.2v USB输出5V 1A MICRO USB输入：5-6V 1A

总结：缺点一：有点小重，已经超过一斤了。不过做成这么大容量低于一斤的都是次品。

二：体积大 125*80*35 mm

忠告：
购买移动电源后开盖检查如果低于4块电池肯定没有10000ma
检查电池品牌生产日期及真假不是我说国产不好，你们懂的。生产日期也很重要，锂电池就算放着不用，容量也会慢慢变小，所以尽量选择生产日期近的。散热也对电池寿命有影响。
外面卖的移动电源10000ma的低于一斤就不要买了。
